Изготовление ферм для навеса из профильной трубы: от расчёта до приёмки

Изготовление ферм для навеса начинается не со сварки, а с расчёта. Сначала определяют пролёт, шаг ферм, форму кровли, снеговые и ветровые воздействия. Затем подбирают сталь и сечения, разрабатывают узлы, нарезают детали, собирают конструкцию в шаблоне, сваривают и проверяют её. Последние этапы — защита от коррозии и монтаж с предусмотренными связями.

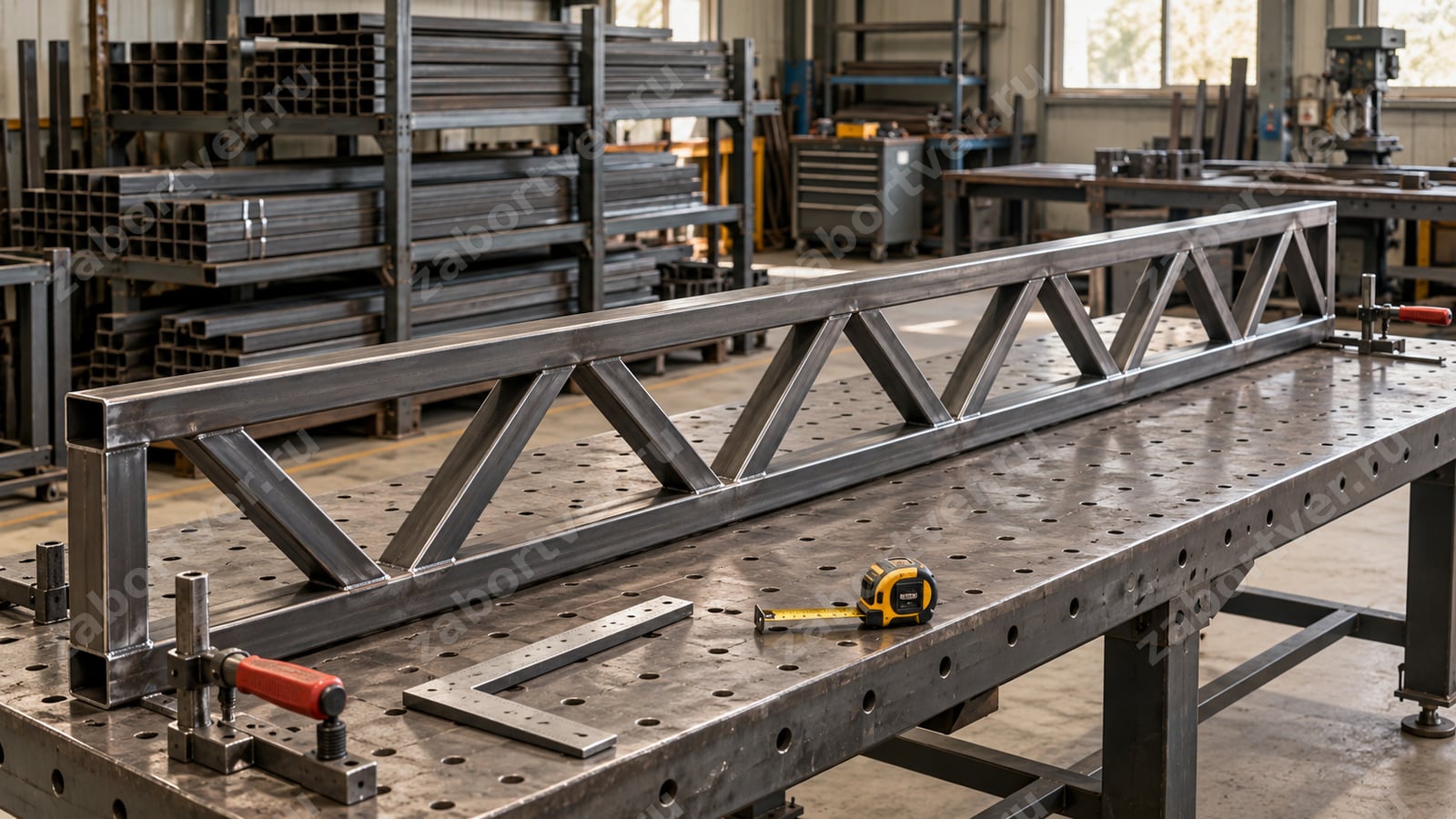

Обложка — AI-иллюстрация сборки фермы, не фотография производства компании и не рабочий чертёж.

По одной фразе «навес шириной 6 метров» нельзя безопасно выбрать трубу. Две одинаковые по размеру фермы могут работать в разных условиях: одна несёт полосу кровли шириной 1 метр, другая — 2 метра; одна стоит отдельно, другая — рядом с высокой крышей, с которой падает снег.

В этом руководстве разберём, какие данные нужны до изготовления, как устроена ферма, что проверить на производстве и какие вопросы задать подрядчику.

Важно: материал помогает подготовить техническое задание и проверить организацию работ, но не заменяет проект. Здесь нет универсального чертежа или подбора трубы для строительства. Пример ниже показывает передачу нагрузки, а не доказывает несущую способность конкретной конструкции.

Что такое ферма и чем она отличается от балки

Ферма — несущая конструкция из поясов и соединяющей их решётки. В идеализированной расчётной модели её стержни преимущественно работают на растяжение или сжатие. В реальной сварной ферме могут возникать и изгибающие моменты: например, из-за приложения нагрузки между узлами или смещения осей элементов.

Балка воспринимает нагрузку главным образом изгибом. Ферма позволяет разнести верхний и нижний пояса по высоте и использовать материал иначе, но она не всегда выгоднее балки: нужно сравнивать расход стали, высоту конструкции, количество соединений, трудоёмкость и монтаж.

Основные элементы

Ферма — не весь навес. Помимо неё, в несущую систему входят прогоны, колонны, связи, крепления и фундаменты. Надёжная отдельно взятая ферма не исправляет слабое основание или отсутствие связей.

Обычный путь нагрузки выглядит так:

Кровля → прогоны → узлы и пояса фермы → опорные узлы → колонны → фундамент → грунт.

Если прогоны опираются между узлами, соответствующий изгиб пояса необходимо учитывать в расчёте.

Какие данные нужны до изготовления

Подготовьте сведения не только о размерах изделия, но и об условиях его работы.

Если шаг ферм или кровля ещё не выбраны, обозначьте это. Лучше согласовать несколько расчётных вариантов, чем выдать предположение за готовое техническое задание.

Какую форму фермы выбрать

Форма зависит от архитектуры, высоты, кровельного материала, нагрузок и возможностей производства. Название формы само по себе не гарантирует прочность.

Арочная ферма не «сбрасывает весь снег» автоматически. На ней также возможны неравномерные снеговые отложения. Аналогично двускатная крыша не освобождает от снегового расчёта.

Высоту фермы нельзя назначить только по пропорции к пролёту. Предварительные отношения высоты к длине помогают сравнить компоновки, но окончательная геометрия определяется расчётом, ограничениями по высоте и узлами.

Расчёт: что проверяют кроме веса снега

Для проекта в России базовыми документами по этой теме служат СП 20.13330.2016 «Нагрузки и воздействия» и СП 16.13330.2017 «Стальные конструкции». Для конкретного проекта необходимо проверить действующие редакции, изменения и применимость других норм. Эти документы нельзя заменить таблицей сечения труб из рекламной статьи.

Нагрузки и их сочетания

Учитывают:

• вес покрытия, прогонов, ферм и предусмотренного оборудования;
• снеговые воздействия, включая применимые неравномерные схемы;
• ветровое давление и отсос, способный действовать вверх;
• нагрузки обслуживания и другие воздействия, если они предусмотрены условиями эксплуатации;
• условия транспортирования и монтажа.

Нормативное значение — базовая величина нагрузки. Расчётное значение получают с учётом соответствующих коэффициентов. Затем рассматривают неблагоприятные сочетания. Нельзя просто сложить случайные цифры из разных таблиц или применить один коэффициент «запаса» ко всему проекту.

Для лёгкого открытого навеса ветер особенно важен: малый собственный вес не гарантирует устойчивость против отрыва. Проверяют не только фермы, но и крепление кровли, опорные соединения, анкеры и фундамент.

Прочность, устойчивость и прогиб

Расчёт должен ответить на несколько разных вопросов:

1. Выдерживают ли элементы действующие усилия?
2. Не потеряют ли устойчивость сжатые стержни и пояса?
3. Достаточно ли раскрепление из плоскости фермы?
4. Допустимы ли прогибы и перемещения?
5. Выдерживают ли узлы, сварные швы и болтовые соединения?
6. Соответствуют ли опоры, колонны и основание усилиям от каркаса?

Устойчивость — способность элемента или системы сохранять рабочую форму. Длинный сжатый стержень может потерять устойчивость раньше, чем материал достигнет предела прочности. Поэтому одинаковая площадь сечения не означает одинаковую работу разных профилей.

Учебный пример: почему шаг ферм меняет нагрузку

Рассмотрим условную промежуточную ферму с горизонтальным пролётом 6 м и шагом ферм 2 м с обеих сторон. Для объяснения примем равномерную вертикальную нагрузку на горизонтальную проекцию крыши 1,5 кН/м². Это произвольное учебное значение, не снеговая нагрузка для конкретного города и не готовое расчётное сочетание.

При упрощённом распределении грузовая площадь промежуточной фермы:

A = L × a = 6 × 2 = 12 м².

Здесь L — горизонтальный пролёт, a — шаг ферм. Предполагается, что прогоны передают нагрузку с половины расстояния до соседней фермы с каждой стороны; реальная схема может отличаться.

Результирующая нагрузка от этой площади:

Q = p × A = 1,5 × 12 = 18 кН.

Эквивалентная погонная нагрузка на метр горизонтальной проекции:

q = p × a = 1,5 × 2 = 3 кН/м.

Это не нагрузка на метр наклонного пояса: при переходе к его длине нужно учитывать геометрию ската.

Для симметричной схемы с двумя опорами вертикальные реакции от этой условной нагрузки составят по 9 кН. Если увеличить шаг ферм до 3 м при прочих равных, грузовая площадь одной промежуточной фермы станет 18 м², а нагрузка на неё — 27 кН, то есть вырастет на 50%. Давление и общая нагрузка на крышу той же площади при этом не изменяются.

Что показывает пример: шаг ферм непосредственно влияет на передаваемую нагрузку.

Чего он не показывает: усилия в отдельных стержнях, местную работу узлов, устойчивость, прогиб, пригодность сечения, влияние ветра и достаточность фундамента. Собственный вес фермы также нужно учитывать отдельно, если он не включён в принятую нагрузку.

По этим трём формулам нельзя разрешить изготовление или выбрать трубу.

Как выбирают профильную трубу

Размер записывают тремя величинами, например 60 × 40 × 3 мм: наружные размеры и толщина стенки. Запись «труба 60 × 40» неполна.

Для выбора нужны:

• марка стали и подтверждённые характеристики материала;
• усилия в поясах, раскосах и стойках;
• длины и раскрепление сжатых элементов;
• ориентация прямоугольного профиля;
• конструкция узлов и способы соединения;
• требования по прогибу, коррозионной защите и условиям эксплуатации.

Пояса и решётка не обязаны выполняться из одинаковой трубы. Но уменьшать сечение раскоса «потому что он короткий» без расчёта также нельзя.

Почему таблица «пролёт — труба» может вводить в заблуждение

В полезной типовой таблице должны быть указаны хотя бы форма и высота фермы, шаг, сталь, кровля, нагрузки, схема раскрепления и ограничения применения. Без этих условий таблица показывает ассортимент, а не подтверждённую несущую способность.

Труба с большей толщиной стенки не всегда решает проблему. Слабым местом могут быть узел, длинный нераскреплённый пояс, колонна или анкер.

Что должно быть в чертеже

Эскиз внешнего контура помогает обсуждать внешний вид. Для производства нужен рабочий чертёж, по которому можно изготовить, проверить и смонтировать изделие.

Проверьте наличие:

• марки изделия и количества одинаковых ферм;
• пролёта, общей длины, высот и опорных привязок;
• узловых координат или размеров панелей;
• сечений, толщин стенки и марок стали;
• спецификации и ведомости деталей;
• исполнения стыков, опорных пластин и отверстий;
• типа, расположения и размеров сварных швов;
• болтов и требований к их установке, если они предусмотрены;
• допусков, методов и объёма контроля;
• антикоррозионной системы;
• связей, крепления прогонов и требований к монтажу.

КМ — документация о металлических конструкциях, их решениях и требованиях. КМД — деталировочная документация для изготовления. Состав документов зависит от проекта, но производитель не должен угадывать размеры соединений по фотографии.

Изготовление фермы: последовательность работ

1. Проверка документации и материала

Сверяют заказ, чертежи и спецификацию. Проверяют маркировку проката, документы на материал, состояние поверхности, геометрию и соответствие толщины стенки требованиям.

Если фактический профиль отличается от предусмотренного, замену согласуют до изготовления. Формулировка «похожая труба» не является основанием для замены.

2. Разметка и раскрой

Детали нарезают по ведомости. Углы и длины раскосов определяют по рабочей геометрии узла, а не только по расстоянию между теоретическими точками пересечения осей.

После резки удаляют заусенцы, подготавливают кромки и зоны сварки. Загрязнения, масло, ржавчина и покрытия в зоне соединения могут ухудшить качество шва.

Для арочных элементов дополнительно контролируют радиус и состояние сечения после гибки. Деформированный профиль нельзя считать равноценным исходному без оценки.

3. Сборка в шаблоне или кондукторе

Кондуктор — приспособление с упорами, удерживающее детали в заданном положении. При серийном изготовлении он помогает повторять геометрию, но сам по себе не гарантирует правильность конструкции.

До окончательной сварки проверяют:

• длину и высоты по чертежу;
• положение узлов;
• опорные привязки и отверстия;
• прямолинейность и отсутствие скручивания;
• сборочные зазоры и доступность соединений.

Для треугольной или арочной фермы нужны контрольные размеры её формы. Сравнение диагоналей прямоугольной рамки не заменяет такую проверку.

4. Прихватки и повторный контроль

Прихватки фиксируют детали перед выполнением основных швов. После них проверяют геометрию повторно: исправлять ошибки проще до окончательной сварки.

Прихватки, включаемые в соединение, должны соответствовать требованиям принятой технологии. Повреждённые или дефектные участки нельзя просто закрывать краской.

5. Сварка по технологии

Метод сварки, расходные материалы, параметры, подготовку соединения и последовательность работ выбирают под сталь, толщину стенки, положение шва и рабочую документацию.

Ручная дуговая сварка и полуавтоматическая сварка могут применяться при соответствующей технологии и квалификации. Название аппарата не доказывает качество соединения.

Для тонкостенных труб особенно важны предотвращение прожогов, непроваров и деформаций. Не переносите ток и диаметр электрода из инструкции для металла толщиной 5 мм на трубу со стенкой 2 мм.

Последовательность швов должна ограничивать сварочные деформации. Универсальное правило «всегда варить от центра к краям» подходит не любой геометрии: порядок определяют для конкретного изделия.

При нагреве замкнутой полости газ внутри расширяется, а давление может опасно возрасти. Поэтому герметизацию и последовательность сварки выполняют только по предусмотренному безопасному технологическому решению. Не сверлите отверстия в несущем элементе произвольно: их положение согласуют с проектом и последующей обработкой.

6. Контроль после сварки

Проверяют швы, размеры, плоскостность, опорные узлы и положение отверстий. Визуально-измерительный контроль — осмотр и измерения доступных параметров — не заменяет все остальные предусмотренные способы контроля.

Трещины, прожоги, непровары и другие дефекты оценивают по требованиям документации. Дополнительные методы назначают под соединение и задачу. Например, ультразвуковой контроль нельзя считать универсальной проверкой любого тонкостенного трубного узла.

Не стачивайте несущий шов ради гладкого вида, если такая обработка не предусмотрена. Можно снять металл, необходимый для расчётного сечения соединения.

7. Защита от коррозии

Систему защиты выбирают для условий эксплуатации. Это может быть подготовка поверхности с лакокрасочным покрытием, горячее цинкование или другая проектная система.

Для окраски важны:

• степень подготовки поверхности;
• совместимость грунта и финишного покрытия;
• допустимые температура и влажность нанесения;
• толщины слоёв, интервалы сушки и ремонт повреждений;
• доступность трудных участков у узлов.

Порошковая окраска не означает автоматически подходящую защиту для улицы: значение имеют подготовка, состав и вся система покрытия.

При горячем цинковании замкнутых профилей технологические вентиляционные и сливные отверстия согласуют с предприятием до сварки. Нагрев герметичной полости и испарение оставшейся внутри влаги могут привести к резкому росту давления, разрыву изделия и выбросу расплава. Поэтому отправлять такие полости в ванну без согласованного решения опасно. После обработки отверстия, закрытие торцов и защита внутренней полости должны соответствовать проекту, а не оставлять случайные пути для накопления воды.

Монтаж: почему нельзя остановиться на установке ферм

До подъёма проверяют опоры, отметки, анкеры, монтажную схему и средства временного закрепления. Масса и длина конструкции определяют способ безопасного подъёма, а точки строповки должны быть предусмотрены.

На монтаже важно:

1. Поднимать изделие в соответствии с монтажной схемой, не создавая непредусмотренных усилий.
2. Закрепить ферму на опорах и обеспечить временную устойчивость до освобождения от подъёмного средства.
3. Установить предусмотренные постоянные связи и прогоны в согласованной последовательности.
4. Проверить геометрию каркаса и выполнить опорные соединения по проекту.
5. Восстановить повреждённую антикоррозионную защиту.
6. Укладывать кровлю после выполнения необходимых креплений и проверок.

Кровельный лист нельзя автоматически считать заменой связей. Его участие в пространственной работе должно быть обосновано вместе с креплениями.

Болтовой монтаж не хуже сварного по определению. Безопасность зависит от расчёта, исполнения соединений и контроля. Для монтажного стыка нужны расчётные пластины, болты или швы, а не соединение «как получилось» на площадке.

Поднимать длинные фермы вручную без подготовленной схемы опасно. Работы на высоте и подъём выполняют с подходящим оборудованием, средствами защиты и организацией безопасной зоны.

От чего зависит цена изготовления

Стоимость нельзя честно определить только по квадратным метрам крыши. Сравнивайте предложения на одинаковый состав работ.

Цена «за килограмм» удобна лишь при понятном составе. Она не позволяет напрямую сравнить сварку из материала заказчика с изделием, включающим металл и покраску.

Запрашивайте отдельно стоимость комплекта ферм и стоимость готовой несущей системы. Тогда дешевизна одного изделия не скроет отсутствующие связи, крепёж или проектирование.

Сделать своими руками или заказать

Самостоятельную организацию изготовления можно рассматривать, если есть подходящие рабочие чертежи, подтверждённая расчётная пригодность, место для точной сборки и возможность необходимого контроля. Несущие сварные соединения поручают сварщику с квалификацией, соответствующей работам, по разработанной технологии. Требования к документальному подтверждению квалификации и аттестации определяют по применимым нормам и условиям проекта; бытовых навыков сварки недостаточно. Сам факт небольшого размера навеса не делает ошибку безопасной.

Разумнее заказать изготовление и проектирование, если нет проверенного проекта, нужны монтажные стыки, сложная гибка, большая серия или нет оборудования для контроля и безопасного монтажа. Особенно внимательно подходят к примыканию к дому, большим пролётам и участкам с возможным скоплением снега.

При покупке готовых ферм спросите, на какие нагрузки и шаг рассчитано изделие. Если продавец сообщает только длину, цвет и размеры трубы, данных для подтверждения пригодности недостаточно.

Чек-лист приёмки

До доставки или монтажа проверьте:

• Марка изделия, количество и комплектация соответствуют заказу.
• Есть рабочие чертежи и понятные условия расчётной применимости.
• Материал и сечения соответствуют спецификации.
• Размеры, плоскостность, опорные узлы и отверстия проверены по установленным допускам.
• Предусмотренный контроль швов выполнен; выявленные дефекты устранены и перепроверены.
• Несущие швы не уменьшены непредусмотренной зачисткой.
• Защитное покрытие соответствует согласованной системе.
• Есть решения по связям, прогонам и креплению к опорам.
• Согласованы доставка, разгрузка, подъём и временное закрепление.
• Получены документы и условия гарантии, предусмотренные договором.

Не назначайте допустимые отклонения «на глаз». Допуски должны следовать из документации и применимых требований. Универсальные обещания вроде «точность плюс-минус два миллиметра для любой фермы» не заменяют критерии приёмки.

Не проверяйте прочность, прыгая на ферме, подвешивая случайный груз или нагружая установленный навес автомобилем. Если испытание требуется, его проводят по разработанной программе.

Частые вопросы

Какая труба нужна для фермы пролётом 6 метров?

Одного пролёта недостаточно. Нужны шаг ферм, геометрия, сталь, кровля, нагрузки, узлы и раскрепление. Чужое сечение можно использовать для обсуждения с инженером, но не как готовое разрешение на изготовление.

Можно ли увеличить расстояние между фермами?

Только после проверки. Возрастает грузовая площадь каждой промежуточной фермы, изменяется работа прогонов, покрытия и креплений. В учебном примере увеличение шага с 2 до 3 м повышает нагрузку на одну такую ферму от одинакового давления на 50%.

Что прочнее: арочная или треугольная ферма?

Без одинаковых исходных данных вопрос не имеет однозначного ответа. Сравнивают конкретные рассчитанные варианты по несущей способности, прогибу, устойчивости, массе и стоимости.

Можно ли варить из оцинкованной трубы?

Это требует подходящей технологии, подготовки зоны соединения, защиты от вредных аэрозолей и восстановления покрытия. Обычное проветривание не следует считать достаточным решением без оценки условий. Не переносите технологию чёрной стали на оцинкованную автоматически.

Можно ли покрасить ферму сразу после сварки?

После предусмотренного контроля, устранения дефектов и подготовки поверхности. Краска не является способом исправить шов и может затруднить его осмотр.

Нужен ли расчёт, если есть онлайн-калькулятор?

Нужно понять, что именно считает сервис. Цена, длины деталей или масса металла — не проверка несущей способности. Расчётный инструмент должен учитывать нагрузки, схему, устойчивость, прогибы и соединения; его результат должен быть применим к вашему проекту.

Можно ли использовать чертёж другого навеса?

Только после проверки совпадения исходных данных и пригодности конструкции. Одинаковый внешний размер не означает одинаковые нагрузки, опоры и условия эксплуатации.

Шаблон заявки на изготовление ферм

Скопируйте и заполните:

Нужны фермы для навеса в населённом пункте ______. Назначение и размеры навеса: ______. Пролёт между опорами: ______ м. Длина навеса: ______ м; свесы: ______. Форма крыши, уклон и высоты: ______. Количество ферм и предполагаемый шаг: ______. Кровельный материал, профиль и толщина: ______. Прогоны и их расположение: ______ / требуется подбор. Опоры, фундамент и примыкание к зданию: ______. Соседние крыши, возможное падение снега: ______. Дополнительные подвесы или оборудование: ______. Рабочий проект есть / требуется проектирование. Требуемая защита от коррозии: ______ / требуется подбор. Адрес доставки, подъезд и способ разгрузки: ______. Нужен комплект изделий / изготовление с монтажом. Просьба указать состав расчёта, документы, комплектацию, контроль, условия гарантии и полную стоимость.

Главный принцип: выбирать нужно не самую толстую трубу и не самый красивый контур, а согласованную несущую систему. Её качество начинается с исходных данных и подтверждается расчётом, рабочими чертежами, контролем изготовления и правильным монтажом.

Технические источники

• СП 16.13330.2017 «Стальные конструкции» — текст в системе ГАРАНТ: область применения, разделы 4.1 и 4.2 о документации, прочности, устойчивости и условиях работы.
• СП 20.13330.2016 «Нагрузки и воздействия» — карточка документа.
• Копия СП 20.13330.2016 на сайте МЧС России: просмотренная редакция от 30.12.2020; полезна для понимания терминов и принципов, но не подтверждает полноту изменений на дату нового проекта.
