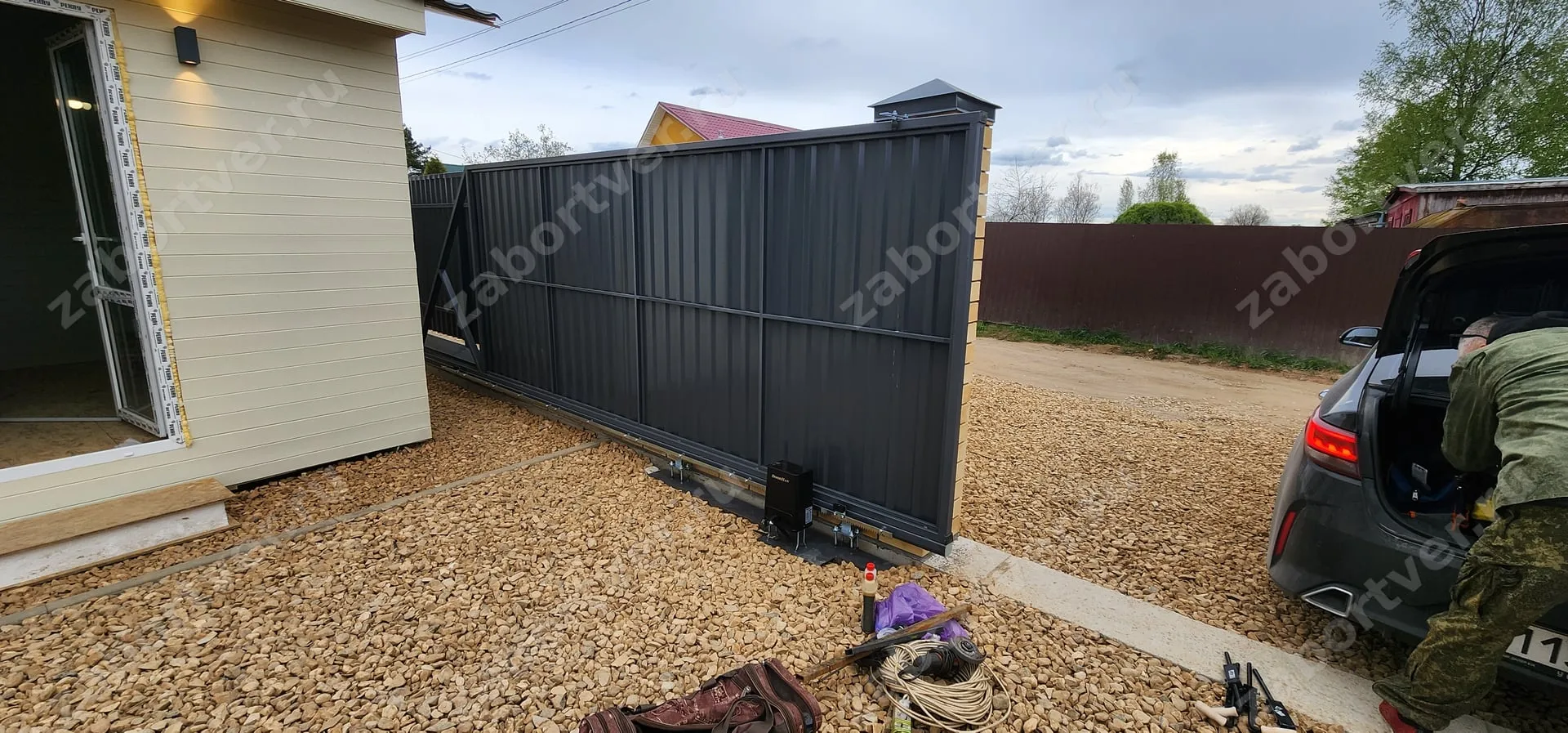

Каркас откатных ворот — размеры, профиль, расчёт материалов
Каркас откатных ворот — это сварная металлическая рама, которая удерживает полотно и перемещается по направляющей балке. Правильный каркас не деформируется под ветром и снегом, не провисает и служит десятилетиями. Разбираемся в размерах, профилях и расчёте материалов.
Конструкция каркаса
Каркас откатных ворот состоит из:
Внешняя рама — замкнутый контур по периметру полотна. Варится из профильной трубы 60×40 мм (стандарт) или 60×60 мм (усиленный).
Внутренние рёбра — горизонтальные и вертикальные перемычки из трубы 40×20 мм. Не дают полотну «играть» и распределяют нагрузку.
Направляющая балка — приварена снизу, по ней катятся ролики. Это самый нагруженный элемент.
Противовес (хвост) — треугольная часть позади проёма, уравновешивает полотно. Длина хвоста = 40–50% от ширины проёма.
Как рассчитать размеры
Главные параметры для расчёта:
- L — ширина проёма (пролёт, который перекрывают ворота)
- H — высота полотна (обычно = высота забора)
- Хвост — противовес, L × 0.4...0.5
Общая длина ворот = L + хвост. Например, для проёма 3000 мм с противовесом 50%: общая длина = 3000 + 1500 = 4500 мм.
Точные размеры и карту раскроя для ваших параметров получите в калькуляторе откатных ворот — бесплатно, с чертежом.
Выбор профиля
| Профиль | Сечение | Назначение |
|---|---|---|
| 60×40×2 мм | Внешняя рама | Стандарт для проёмов до 4 м |
| 60×60×2 мм | Внешняя рама | Усиленный, для проёмов 4–6 м |
| 40×20×1.5 мм | Внутренние рёбра | Перемычки и раскосы |
| 30×20×1.5 мм | Декоративные элементы | Обрешётка под профлист/штакетник |
Для Т-профиля (уголок 50×50): варится под 45° снаружи рамы — даёт дополнительную жёсткость без увеличения веса. Рекомендуется для ворот шире 4 метров.
Расчёт материалов — пример
Ворота 4000 × 2000 мм, обычный профиль:
- Внешняя рама: 60×40 — 2×(4000+2000) + треугольник хвоста ≈ 16 м
- Внутренние рёбра: 40×20 — 3 горизонтальных + 4 вертикальных ≈ 20 м
- Направляющая балка: 6 м (одна секция)
- Итого металлопрокат: ≈ 42 м
Точную карту раскроя с размерами каждой детали получите в калькуляторе.
Покрытие каркаса
Грунт-эмаль по ржавчине (3-в-1) — базовый вариант. Подходит для Твери и области.
Порошковая покраска — премиум. Дороже, но цвет сохраняется 10+ лет. Доступен в любом RAL.
Купить готовый каркас или заказать?
Готовый каркас из интернета дешевле, но:
- Не учитывает неровности вашего участка
- Может не подойти по высоте забора
- Нет гарантии на геометрию
Заказ у нас — каркас сваривается точно под ваш проём, с учётом перепада высот и материала заполнения. Гарантия 2 года.
Рассчитайте и закажите в калькуляторе откатных ворот.
