Что умеет калькулятор ферм
Это не просто калькулятор «цена за м²». Это полноценный инженерный конструктор навеса с 3D-моделью:
| Функция | Описание |
|---|---|
| 4 типа фермы | Треугольная, параллельная, арочная, полуарочная |
| 2 типа решётки | Простая и усиленная — под разную снеговую нагрузку |
| 5 параметров размеров | Ширина пролёта, вылеты, высота конька, длина навеса |
| 4 вида кровли | Без покрытия, монолитный поликарбонат, сотовый поликарбонат, профнастил |
| 9 цветов RAL | Подбор цвета кровли под фасад или забор |
| Детальная смета | Переключитесь на вкладку «Расчёт» — все материалы с количеством |
Пошаговая инструкция: рассчитайте навес за 5 минут

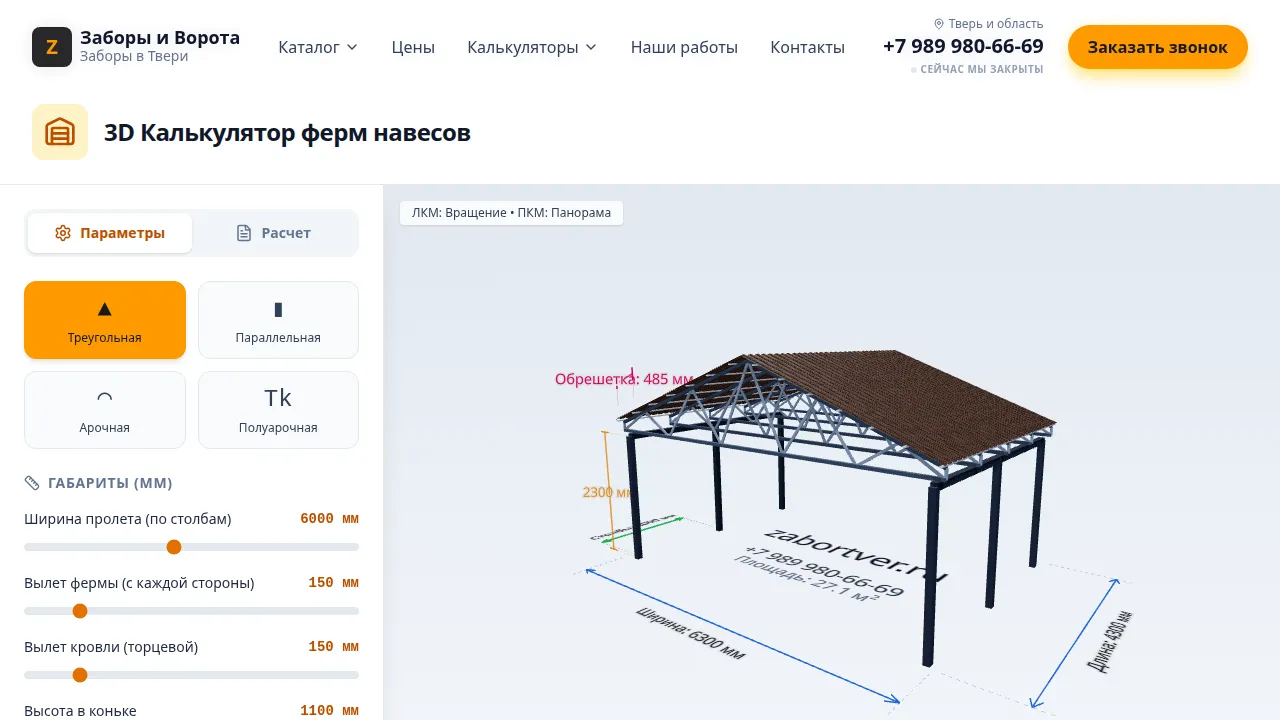

Калькулятор доступен по адресу zabortver.ru/truss-calculator.
Шаг 1. Выберите тип фермы
Тип фермы определяет форму каркаса и его несущую способность:
| Тип | Форма | Когда выбрать |
|---|---|---|
| ▲ Треугольная | Классическая двускатная форма | Навесы над крыльцом, козырьки, небольшие навесы. Вода и снег скатываются с двух сторон. |
| ▮ Параллельная | Плоская ферма с параллельными поясами | Плоские навесы, козырьки над входом, навесы для техники. Минимальная высота. |
| ◠ Арочная | Полукруглая (арочная) форма | Навесы для автомобилей, террасы, зоны отдыха. Эффектный внешний вид, снег скатывается по дуге. |
| Tk Полуарочная | Односкатная с изгибом | Навесы, пристроенные к стене дома. Вода стекает в одну сторону. |
Совет: для навеса над авто — арочная. Для козырька над крыльцом — треугольная. Для навеса вдоль стены — полуарочная. Для хозяйственного навеса — параллельная.
Шаг 2. Задайте размеры
Пять параметров с точностью до миллиметра:
| Параметр | Описание | Рекомендация |
|---|---|---|
| Ширина пролёта (по столбам) | Расстояние между опорными столбами, мм | Для 1 авто: 3000–3500 мм. Для 2 авто: 5500–6000 мм |
| Вылет фермы (с каждой стороны) | Свес фермы за пределы столбов, мм | 150–300 мм — защита столбов от дождя |
| Вылет кровли (торцевой) | Свес кровли с торцов навеса, мм | 150–200 мм — защита от бокового дождя |
| Высота в коньке | Высота фермы от нижнего пояса до верхней точки, мм | Для пролёта 6 м — 800–1200 мм |
| Длина навеса | Общая длина навеса вдоль столбов, мм | Для 1 авто: 5000–6000 мм. Для 2 авто: 6000–8000 мм |
Шаг 3. Настройте конструкцию
Количество ферм вводится вручную. Калькулятор показывает примерный шаг между фермами. Приведенные ниже интервалы можно использовать только для первичного сравнения вариантов: окончательный шаг зависит от покрытия, прогонов, нагрузок и расчета всей системы.
| Шаг ферм | Когда использовать |
|---|---|
| 600–800 мм | Тяжёлая кровля (профнастил), большие снеговые нагрузки |
| 1000 мм | Стандартный шаг для поликарбоната |
| 1200–1500 мм | Лёгкая кровля, небольшие пролёты |
Тип решётки фермы:
- Простая — стандартная зигзагообразная решётка из профильной трубы. Достаточно для большинства бытовых навесов.
- Усиленная — более частая решётка с дополнительными раскосами. Нужна при больших пролётах (6+ м), высокой снеговой нагрузке или тяжёлой кровле.
Шаг 4. Выберите кровельное покрытие
| Материал | Особенности | Для чего |
|---|---|---|
| Без покрытия | Только каркас фермы. Без кровли. | Если нужна только ферма для дальнейшей комплектации |
| Монолитный поликарбонат | Прозрачный, прочный лист (как стекло, но не бьётся) | Козырьки, навесы над террасами, где нужен свет |
| Сотовый поликарбонат | Лист с воздушными камерами, легче и дешевле монолитного | Навесы для авто, теплицы, беседки. Хорошая теплоизоляция. |
| Профнастил (Металл) | Профилированный лист из оцинкованной стали с полимерным покрытием | Хозяйственные навесы, парковки, склады. Максимальная прочность. |
💡 Профили поликарбоната
Для поликарбоната можно выбрать толщину и цвет:
- Толщина: 4 мм, 6 мм, 8 мм, 10 мм, 16 мм
- Цвет: прозрачный, бронзовый, синий, зелёный, опал и др.
Совет: для навеса над авто достаточно сотового поликарбоната 6–8 мм. Для козырька над крыльцом — монолитный 3–4 мм для максимальной прозрачности.
Шаг 5. Выберите цвет
9 цветов RAL — под цвет дома, забора или крыши:
- 9005 — чёрный
- 7024 — графит
- 8017 — шоколад
- 8019 — тёмно-коричневый
- 6005 — зелёный мох
- 3005 — винно-красный
- 5002 — ультрамарин
- 1015 — слоновая кость
- 9003 — белый
Комбинация «графит + прозрачный поликарбонат» — самый стильный вариант для современного дома.
Шаг 6. Посмотрите результаты
Вкладка «Расчёт» содержит детальную смету:
| Показатель | Что показывает |
|---|---|
| Общий вес конструкции | Масса металла в кг |
| Длина профилей | Погонные метры каждого размера трубы |
| Площадь кровли | М² поликарбоната или профнастила |
| Количество ферм | Штук ферм с заданным шагом |
| Стоимость | Итоговая цена с материалами и работами |
Нажмите «Отправить на расчёт» — ваша конфигурация уйдёт менеджеру для уточнения цены и сроков.
Как проверить нагрузку на отдельную ферму
После подбора общей геометрии откройте калькулятор нагрузки фермы:
- Перенесите пролет, высоту и форму фермы из модели навеса.
- Выберите профили поясов и решетки.
- Включите физический расчет и задайте снеговую либо точечную нагрузку.
- Проверьте максимальный прогиб, напряжения и запас прочности.
- Если результат близок к пределу, сравните большую высоту фермы, усиленную решетку или другой профиль.
В текущей физической модели распределенная нагрузка передается на ферму с расчетной полосы покрытия шириной 1,5 м. Если фактический шаг ферм отличается, нагрузку нельзя переносить без приведения к нужной грузовой ширине. Подробный пример приведен в статье «Онлайн-расчет нагрузки фермы».
Проверка в браузере не охватывает все проектные факторы: ветровой отсос, снеговые мешки, пространственные связи, устойчивость из плоскости, сварные узлы, анкеры и фундамент должны проверяться отдельно.
Типовые конфигурации навесов
Навес для одной машины
| Параметр | Значение |
|---|---|
| Тип фермы | Арочная |
| Ширина пролёта | 3500 мм |
| Длина навеса | 6000 мм |
| Высота конька | 800 мм |
| Кол-во ферм | 5–6 шт |
| Кровля | Сотовый поликарбонат 6 мм |
| Решётка | Простая |
Навес для двух машин
| Параметр | Значение |
|---|---|
| Тип фермы | Арочная |
| Ширина пролёта | 6000 мм |
| Длина навеса | 6000 мм |
| Высота конька | 1100 мм |
| Кол-во ферм | 5–7 шт |
| Кровля | Сотовый поликарбонат 8 мм или профнастил |
| Решётка | Усиленная |
Козырёк над крыльцом
| Параметр | Значение |
|---|---|
| Тип фермы | Треугольная или полуарочная |
| Ширина пролёта | 1500–2000 мм |
| Длина навеса | 1200–1500 мм |
| Высота конька | 300–500 мм |
| Кровля | Монолитный поликарбонат 4 мм |
| Решётка | Простая |
Хозяйственный навес
| Параметр | Значение |
|---|---|
| Тип фермы | Параллельная |
| Ширина пролёта | 4000 мм |
| Длина навеса | 8000 мм |
| Высота конька | 400 мм |
| Кровля | Профнастил С-8 |
| Решётка | Простая или усиленная |
Виды навесов и их применение
Навесы для автомобилей (автонавесы)
Замена гаражу или дополнение к нему. Защищает машину от дождя, снега, града, ультрафиолета.
Материалы: профнастил — надёжно и недорого. Поликарбонат — красиво, пропускает свет.
Навесы над террасой
Зона отдыха с крышей. Можно использовать с мая по октябрь.
Материалы: монолитный поликарбонат (прозрачный) — свет и защита от дождя.
Козырьки над входом
Защита крыльца и входной двери от осадков.
Материалы: поликарбонат + кованые элементы или профильная труба.
Хозяйственные навесы
Хранение дров, стройматериалов, садовой техники.
Материалы: профнастил — прочно и долговечно.
Как выбрать между поликарбонатом и профнастилом
| Параметр | Поликарбонат | Профнастил |
|---|---|---|
| Прозрачность | Пропускает свет (до 85%) | Непрозрачный |
| Вес | Лёгкий (1.2–2.5 кг/м²) | Средний (4–6 кг/м²) |
| Прочность | Ударопрочный, но царапается | Максимальная прочность |
| Шум при дожде | Тихий | Слышен дождь |
| Цена | Средний/высокий | Низкий/средний |
| Срок службы | 15–20 лет | 25–50 лет |
Итог: для автонавеса — оба варианта хороши. Для террасы — поликарбонат. Для хозблока — профнастил.
Особенности навесов в Твери и области
Для Твери и области снеговую и ветровую нагрузку определяют по месту строительства и расчетной схеме в соответствии с СП 20.13330.2016 «Нагрузки и воздействия». Одного номера снегового района недостаточно: необходимо различать нормативное и расчетное значение, учитывать форму и уклон покрытия, коэффициенты надежности, снос снега и возможные снеговые мешки.
Поэтому нельзя назначать универсальный шаг ферм, профиль или тип решетки только по пролету. На результат также влияют шаг прогонов, кровельный пирог, высота фермы, раскрепление сжатого пояса и опорные узлы. Арочная форма не является автоматически более надежной, чем треугольная: каждую схему проверяют под своими сочетаниями нагрузок.
Калькуляторы помогают сравнить варианты, но исходную климатическую нагрузку пользователь задает на основании данных конкретного объекта.
