Калькулятор откатных ворот: расчет материалов и карты раскроя онлайн
Бесплатный инженерный калькулятор откатных ворот: задайте ширину проема, получите точную карту раскроя профилей, 3D-модель и чертеж.
Откатные ворота — это удобно, надёжно и эстетично. Но если вы когда-нибудь пробовали рассчитать их самостоятельно, то знаете: нужно учесть ширину проёма, противовес, длину хвостовой части, зазор, высоту каркаса, и составить карту раскроя каждого профиля.
Мы сделали для вас бесплатный калькулятор откатных ворот — это полноценный инженерный инструмент, который превращает проектирование в несколько кликов. Вы задаёте ширину проёма, а калькулятор рассчитает всё остальное: от длины хвоста до количества трубок с точностью до миллиметра.

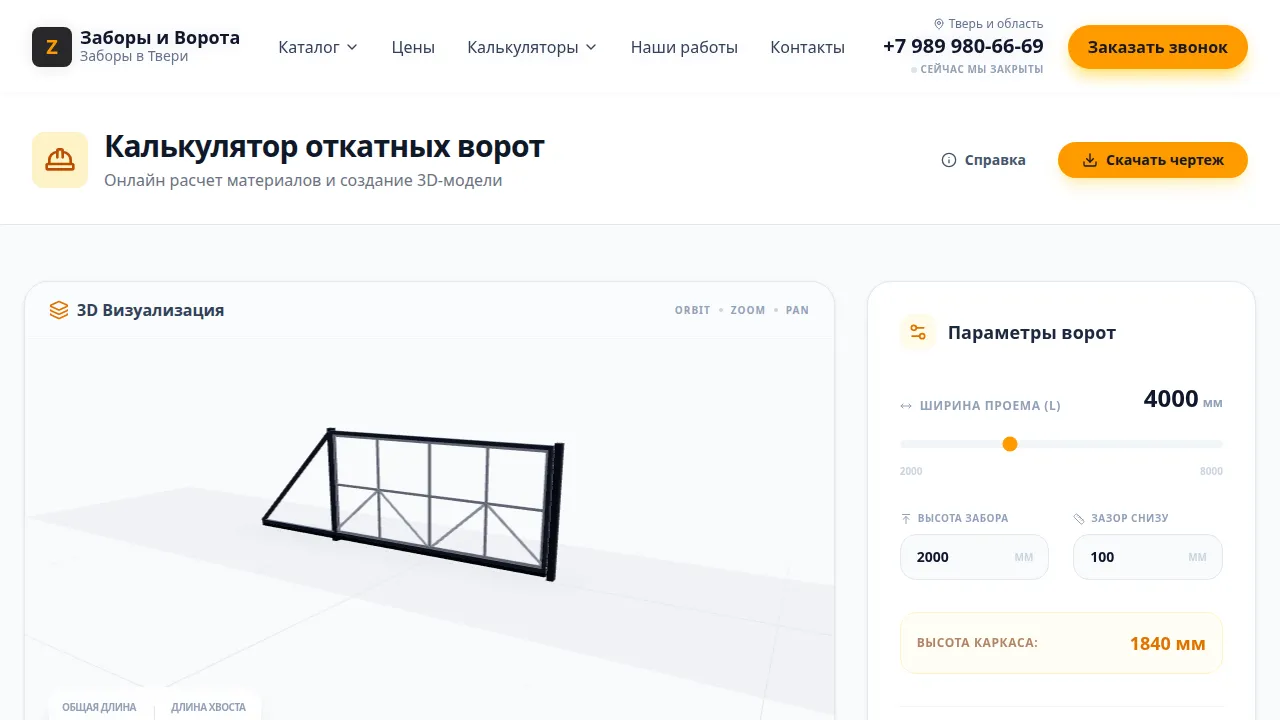

Попробовать прямо сейчас: Калькулятор откатных ворот →
Почему откатные ворота лучше распашных?
| Параметр | Откатные | Распашные |
|---|---|---|
| Место для открывания | Вдоль забора (не нужно место перед воротами) | Требуют свободное пространство спереди и сзади |
| Ветровая нагрузка | Устойчивы — нет площади «парусности» | Высокая — створки работают как парус |
| Удобство зимой | Открываются даже при снежных наносах | Часто блокируются сугробами |
| Автоматика | Один привод, простая установка | Два привода (по одному на каждую створку) |
| Долговечность | Нет петель — нечего регулировать | Петли провисают, требуют подтяжки |
Что умеет калькулятор откатных ворот
Это не просто калькулятор цены. Это инженерный инструмент проектирования, который создаёт полную спецификацию материалов.
Основные возможности:
- 3D-визуализация — вращайте модель, рассматривайте каркас со всех сторон.
- Расчёт противовеса — оптимальное соотношение длины хвоста к проёму.
- Карта раскроя — точная нарезка каждого профиля на детали.
- Чертеж — скачайте PDF-чертёж для мастера или для себя.
- Два режима раскроя — 90° (встык) и 45° (под углом).
Пошаговая инструкция: спроектируйте откатные ворота
Калькулятор доступен по адресу zabortver.ru/gate-calculator.
Шаг 1. Задайте ширину проёма
Главный параметр — ширина проёма (L), то есть расстояние между столбами, через которое будут проезжать автомобили.
Диапазон: от 2000 мм до 8000 мм.
| Тип ворот | Ширина проёма | Для чего |
|---|---|---|
| Пешеходные | 2 000–2 500 мм | Въезд для пешеходов, велосипедов |
| Стандартные | 3 500–4 000 мм | Легковые автомобили |
| Широкие | 4 500–5 000 мм | Внедорожники, микроавтобусы |
| Промышленные | 6 000–8 000 мм | Грузовики, спецтехника |
Шаг 2. Настройте параметры каркаса
| Параметр | Описание |
|---|---|
| Высота забора | Высота обшивки ворот в мм. Обычно 1800–2200 мм под высоту забора. |
| Зазор снизу | Расстояние от земли до нижнего края каркаса (обычно 70–150 мм). Больше зазор — легче чистить снег. |
| Высота каркаса | Рассчитывается автоматически: высота забора минус зазор. Вы можете скорректировать вручную. |
| Противовес | Длина хвостовой части в % от ширины проёма. Минимум 30%, рекомендация 45%. |
Важно: противовес — это ключевой параметр откатных ворот. Хвостовая часть уравновешивает вес створки над проёмом. При слишком маленьком противовесе ворота будут «клевать» — нижний край будет опускаться, ролики быстрее износятся.
Шаг 3. Посмотрите результаты
Калькулятор мгновенно показывает:
- Длина хвоста — в миллиметрах (например, при проёме 4000 мм и противовесе 45% = 1800 мм)
- Общая длина — сумма ширины проёма и длины хвоста (4000 + 1800 = 5800 мм)
- Высота каркаса — автоматически
Шаг 4. Изучите карту раскроя
Это самая ценная часть калькулятора. Карта раскроя показывает, как нарезать каждый профильный труб на детали каркаса.
Два режима:
- 90° (Встык) — все резы под прямым углом. Проще в изготовлении, но менее эстетично.
- 45° (Угол) — угловые резы под 45°. Требует торцовочной пилы, но стыки выглядят профессионально.
Карта раскроя включает таблицу:
| Столбец | Что означает |
|---|---|
| Деталь | Название элемента (нижняя направляющая, верхняя труба, стойки, раскосы и т.д.) |
| Шт | Количество одинаковых деталей |
| Длина (мм) | Размер каждой детали в миллиметрах |
| Расчёт / Прим. | Формула расчёта или примечание |
Это готовая инструкция для мастера: берёте профиль, режете по карте — получаете готовый каркас без ошибок и перерасхода материала.
Шаг 5. Скачайте чертёж
Кнопка «Скачать чертеж» генерирует PDF-документ с:
- Схемой каркаса с размерами
- Картой раскроя профилей
- Спецификацией материалов
Распечатайте и передайте мастеру — или делайте сами.
Устройство откатных ворот: из чего состоит каркас
Понимание конструкции поможет вам лучше разобраться в карте раскроя.
Основные элементы каркаса:
- Нижняя направляющая (рельс) — главный несущий элемент. По ней катаются ролики. Длина = общая длина ворот.
- Верхняя горизонтальная труба — верхняя перекладина каркаса.
- Вертикальные стойки — задняя и передняя стойки каркаса.
- Диагональные связи (раскосы) — диагональные элементы, придающие каркасу жёсткость. Без них ворота «гуляют».
- Вспомогательные трубы — дополнительные элементы жёсткости для больших ворот.
Каркас имеет форму консольной балки: большая часть полотна находится в «вылетной» части над проёмом, а хвостовая часть уравновешивает её.
Как правильно выбрать параметры
Какой противовес выбрать?
| Противовес | Длина хвоста (при проёме 4000 мм) | Когда использовать |
|---|---|---|
| 30% (минимум) | 1200 мм | Если мало места вдоль забора |
| 40% | 1600 мм | Компромисс между местом и стабильностью |
| 45% (рекомендация) | 1800 мм | Оптимальный баланс для стандартных ворот |
| 50% | 2000 мм | Максимальная стабильность, но нужно больше места |
Правило: чем больше противовес — тем стабильнее ворота. Но для хвостовой части нужно свободное место вдоль забора при открывании.
Какой зазор снизу выбрать?
| Зазор | Для чего |
|---|---|
| 70–80 мм | Ровный участок без снега |
| 100 мм (стандарт) | Универсальный вариант |
| 120–150 мм | Снежные зимы, неровный грунт |
Какой профиль выбрать для каркаса?
Стандартная конфигурация для ворот шириной до 5 метров:
- Нижняя направляющая: специализированный швеллер для откатных ворот
- Несущие трубы: 60×40×2 мм
- Внутренние элементы: 40×20×1.5–2 мм
Для ворот шире 5 метров — увеличьте сечение до 80×40 или 100×50.
Типовые размеры откатных ворот
Легковые ворота
- Проем: 3500–4000 мм
- Высота каркаса: 1800–1900 мм
- Противовес: 45%
- Общая длина: ~5600–5800 мм
- Для: заезд легкового автомобиля
Широкие ворота
- Проем: 4500–5000 мм
- Высота каркаса: 1900–2100 мм
- Противовес: 45%
- Общая длина: ~6500–7250 мм
- Для: внедорожники, минивэны, микроавтобусы
Промышленные ворота
- Проем: 6000–8000 мм
- Высота каркаса: 2200–2500 мм
- Противовес: 45–50%
- Общая длина: 9000–12000 мм
- Для: грузовики, спецтехника, склады
Установка откатных ворот: что ещё нужно
Каркас — это только часть. Для полноценных откатных ворот понадобятся:
- Фундамент откатных ворот — бетонное основание с закладной деталью, на которое крепятся роликовые опоры. Обычно 500×500×1200 мм.
- Роликовые опоры (2 шт.) — каретки с роликами, по которым движется направляющая.
- Верхний ограничитель — скоба сверху с роликами, которая держит ворота от раскачивания.
- Уловители — нижний и верхний. Нижний принимает вес закрытых ворот, верхний фиксирует створку.
- Направляющий рельс — по нему катятся ролики. Длина = общая длина ворот.
- Заглушки — защищают направляющую от мусора и воды.
- Автоматика (опционально) — электропривод, зубчатая рейка, пульты ДУ.
Часто задаваемые вопросы
Можно ли сделать откатные ворота самому?
Да, особенно если у вас есть сварочный аппарат и болгарка. Калькулятор даёт точную карту раскроя — вы знаете, как резать каждый профиль. Останется сварить каркас и установить фурнитуру.
Нужен ли фундамент для откатных ворот?
Да. Бетонное основание (закладная) — обязательно. Без него ролики просядут, ворота перекосит. Размер фундамента зависит от веса ворот и грунта.
Какую автоматику выбрать?
Для стандартных ворот (до 400 кг) — приводы мощностью 600–800 Н. Популярные бренды: Nice, Came, DoorHan. Калькулятор не включает автоматику в расчёт — добавьте её отдельно.
Можно ли обшить ворота профнастилом?
Да, это самый популярный вариант. Профнастил C-8, C-10 или C-20. Калькулятор рассчитывает металлический каркас — обшивку выбираете под цвет забора.
Работает ли калькулятор на телефоне?
Да! Калькулятор адаптирован под мобильные устройства. Проектируйте ворота прямо на участке, стоя перед проёмом.
