3D Конструктор ленточного фундамента: расчет бетона и арматуры онлайн
Бесплатный онлайн-калькулятор ленточного фундамента с 3D-визуализацией: точный расчёт объёма бетона, длины арматуры, количества досок для опалубки и параметров свай.
Любое строительство начинается с фундамента. И если вы планируете забор на ленточном фундаменте, лёгкий ангар, гараж, баню или каркасный дом — важно точно рассчитать объём бетона, арматуры и опалубки до начала работ.
Ошибка в расчёте фундамента — это либо лишний бетон, который вы оплатили зря (обычно 10–30% перерасхода), либо недостаточно прочная конструкция, которая пойдёт трещинами через год.
Мы на Заборы и Ворота сделали бесплатный 3D конструктор ленточного фундамента, который рассчитывает все материалы с точностью до миллиметра.
Попробовать прямо сейчас: 3D Конструктор фундамента →

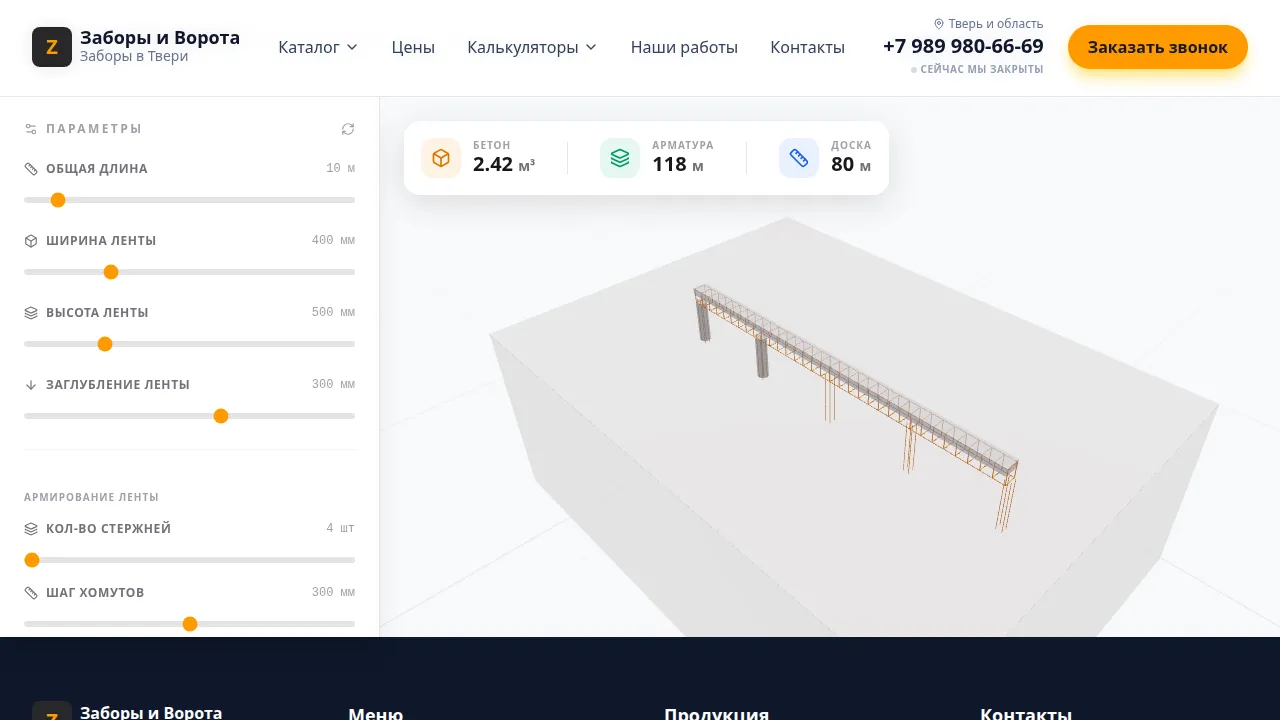

Что показывает калькулятор фундамента
Три главных показателя сразу на странице:
| Показатель | Пример | Что означает |
|---|---|---|
| Бетон | 2.42 м³ | Объём бетонной смеси M200–M300 для заливки |
| Арматура | 118 м | Общая длина арматурных стержней для армирования |
| Доска | 80 м | Погонные метры доски для опалубки |
И это ещё не всё. Калькулятор учитывает свайное усиление — столбы под лентой, которые работают как дополнительный фундамент при плохих грунтах.
Пошаговая инструкция: рассчитайте фундамент за 3 минуты
Калькулятор доступен по адресу zabortver.ru/strip-calculator.
Шаг 1. Задайте размеры ленты
| Параметр | Описание | Рекомендация |
|---|---|---|
| Общая длина | Периметр или суммарная длина всех стен, м | Для забора = периметр участка |
| Ширина ленты | Ширина бетонной полосы, мм | 300–500 мм для забора/лёгких строений |
| Высота ленты | Высота надземной части (цоколь), мм | 400–600 мм — стандарт |
| Заглубление ленты | Глубина подземной части, мм | 300–800 мм, в зависимости от грунта |
Важно: общая высота фундамента = высота ленты + заглубление. Для забора из профнастила обычно достаточно 400 мм высоты + 300 мм заглубления = 700 мм.
Шаг 2. Настройте армирование
Армирование — это «скелет» внутри бетона. Без него лента трескается при нагрузке и морозном пучении.
| Параметр | Описание | Рекомендация |
|---|---|---|
| Кол-во стержней | Количество продольных арматурных стержней | 4 шт — стандарт (2 сверху + 2 снизу) |
| Шаг хомутов | Расстояние между поперечными хомутами, мм | 300 мм — стандарт, 200 мм для тяжёлых конструкций |
Арматура: для забора подойдёт арматура A-III (А400) диаметром 10–12 мм. Для более тяжёлых конструкций — 14–16 мм.
Шаг 3. Настройте сваи (точечное усиление)
Если грунт слабый (торф, глина, высокий уровень грунтовых вод), ленту усиливают бетонными столбами — они уходят глубже промерзания и опираются на несущий слой грунта.
| Параметр | Описание | Рекомендация |
|---|---|---|
| Глубина столбов | Глубина бурения/заглубления свай, мм | 1200 мм — ниже глубины промерзания |
| Диаметр столбов | Диаметр бурения, мм | 300 мм — стандарт |
| Шаг столбов | Расстояние между сваями по длине ленты, м | 2.0–3.0 м, в зависимости от нагрузки |
Для забора в Тверской области (промерзание грунта ~1500 мм) рекомендуем глубину столбов 1200–1500 мм с шагом 2–3 метра.
Шаг 4. Посмотрите результаты
Калькулятор мгновенно показывает:
| Результат | Что вы получаете |
|---|---|
| Объём бетона | В кубометрах (м³). Заказываете у поставщика именно это количество. |
| Длина арматуры | Общая погонная длина всех стержней + хомутов. Закупаете стержни по 6 или 11.7 м. |
| Доска для опалубки | Погонные метры доски для сборки опалубочных щитов. |
Все значения обновляются в реальном времени при изменении любого параметра.
Типовые расчёты фундамента
Фундамент под забор из профнастила (100 м периметр)
| Параметр | Значение |
|---|---|
| Общая длина | 100 м |
| Ширина ленты | 300 мм |
| Высота ленты | 400 мм |
| Заглубление | 300 мм |
| Стержней | 4 шт (арматура 10 мм) |
| Шаг хомутов | 300 мм |
| Глубина столбов | 1200 мм |
| Диаметр столбов | 300 мм |
| Шаг столбов | 2.5 м |
Результат: ≈ 21.6 м³ бетона, ≈ 1000+ м арматуры, ≈ 600+ м доски
Фундамент под гараж 6×8 м
| Параметр | Значение |
|---|---|
| Периметр | 28 м |
| Ширина ленты | 400 мм |
| Высота ленты | 500 мм |
| Заглубление | 500 мм |
| Стержней | 6 шт |
| Шаг хомутов | 300 мм |
| Глубина столбов | 1500 мм |
| Шаг столбов | 2.5 м |
Результат: ≈ 8.4 м³ бетона + арматура + опалубка (точные значения — в калькуляторе)
Ленточный фундамент под баню 4×5 м
| Параметр | Значение |
|---|---|
| Периметр | 18 м |
| Ширина ленты | 350 мм |
| Высота ленты | 400 мм |
| Заглубление | 400 мм |
| Глубина столбов | 1200 мм |
| Шаг столбов | 3.0 м |
Что такое ленточный фундамент и когда его применяют
Ленточный фундамент — это бетонная полоса, которая идёт под всеми несущими стенами конструкции. Она передаёт нагрузку от здания на грунт, обеспечивая устойчивость.
Тип заглубления
| Тип | Глубина | Когда применять |
|---|---|---|
| Незаглублённый | 0–100 мм | Лёгкие хозпостройки, заборы |
| Мелкозаглублённый | 300–500 мм | Заборы, гаражи, бани, каркасные дома |
| Заглублённый | 700+ мм (ниже промерзания) | Кирпичные дома, 2+ этажа, тяжёлые конструкции |
Для забора на участке в Твери и области достаточно мелкозаглублённого фундамента с усилением сваями.
Зачем нужно армирование?
Бетон отлично выдерживает сжатие, но плохо работает на растяжение. Арматурный каркас внутри ленты компенсирует это:
- Предотвращает трещины при морозном пучении
- Распределяет неравномерные нагрузки
- Связывает ленту в единую жёсткую конструкцию
Как рассчитать количество материалов для заказа
Бетон
Калькулятор показывает объём в м³. Заказывая бетон, добавьте 5–10% запаса на потери при транспортировке и неровности опалубки.
| Марка бетона | Для чего |
|---|---|
| М200 (В15) | Лёгкие конструкции, заборы, дорожки |
| М250 (В20) | Бани, гаражи, каркасные дома |
| М300 (В22.5) | Кирпичные дома, более тяжёлые строения |
Арматура
Калькулятор показывает общую длину в метрах. Стандартная длина стержня — 11.7 м.
Формула для заказа: общая длина арматуры ÷ 11.7 = количество стержней (округлите вверх).
Диаметр арматуры:
- 10 мм — заборы, лёгкие постройки
- 12 мм — гаражи, бани, каркасные дома
- 14–16 мм — кирпичные дома, тяжёлые конструкции
Хомуты — поперечные элементы каркаса, обычно из арматуры 6–8 мм.
Доска для опалубки
Калькулятор показывает погонные метры доски. Обычно используется доска 25×150 мм или 30×150 мм.
Для расчёта количества досок: погонные метры ÷ длина доски (обычно 6 м) = количество досок.
Совет: опалубочную доску можно использовать повторно — после демонтажа она подойдёт для черновых работ.
Свайное усиление: когда и зачем
Наш калькулятор автоматически рассчитывает бетонные столбы под лентом фундаментом. Это особенно актуально для:
| Ситуация | Зачем нужны сваи |
|---|---|
| Слабый грунт (торф, глина, насыпной) | Сваи доходят до несущего слоя, лента передаёт нагрузку через них |
| Высокий УГВ (уровень грунтовых вод) | Сваи уходят ниже зоны насыщения водой |
| Пучинистые грунты | Сваи ниже глубины промерзания не «выталкиваются» морозом |
| Заборы на склонах | Равномерное распределение нагрузки на неровном рельефе |
Сваи в нашем калькуляторе — это буронабивные сваи: бурится отверстие, устанавливается арматурный каркас, заливается бетоном.
Часто задаваемые вопросы
Можно ли залить фундамент одному?
Да, если объём бетона небольшой (до 3–5 м³). Для больших объёмов лучше заказать миксер и бетононасос — быстрее и качественнее.
Когда можно ставить забор после заливки?
Бетон набирает 70% прочности за 7 дней, 100% — за 28 дней. Забор можно монтировать через 7–14 дней после заливки (при температуре выше +15°C).
Нужна ли гидроизоляция фундамента?
Рекомендуется. Рубероид или плёнка между лентой и конструкцией защищает от капиллярной влаги. Стоит недорого, но продлевает срок службы.
Можно ли заливать фундамент зимой?
Технически — да, с противоморозными добавками и утеплением. Но лучше заливать при температуре выше +5°C. Летний сезон — идеальное время.
Рассчитывает ли калькулятор стоимость?
Калькулятор показывает объёмы материалов (бетон, арматура, доска). Для расчёта стоимости работ и материалов с текущими ценами — свяжитесь с нами.
3D Конструктор ленточного фундамента — бесплатный инструмент от компании Заборы и Ворота. Фундаменты, заборы, ворота, ангары и металлоконструкции в Твери и области.
