Виды: Распашные ворота
Индивидуальный расчёт · № 3589

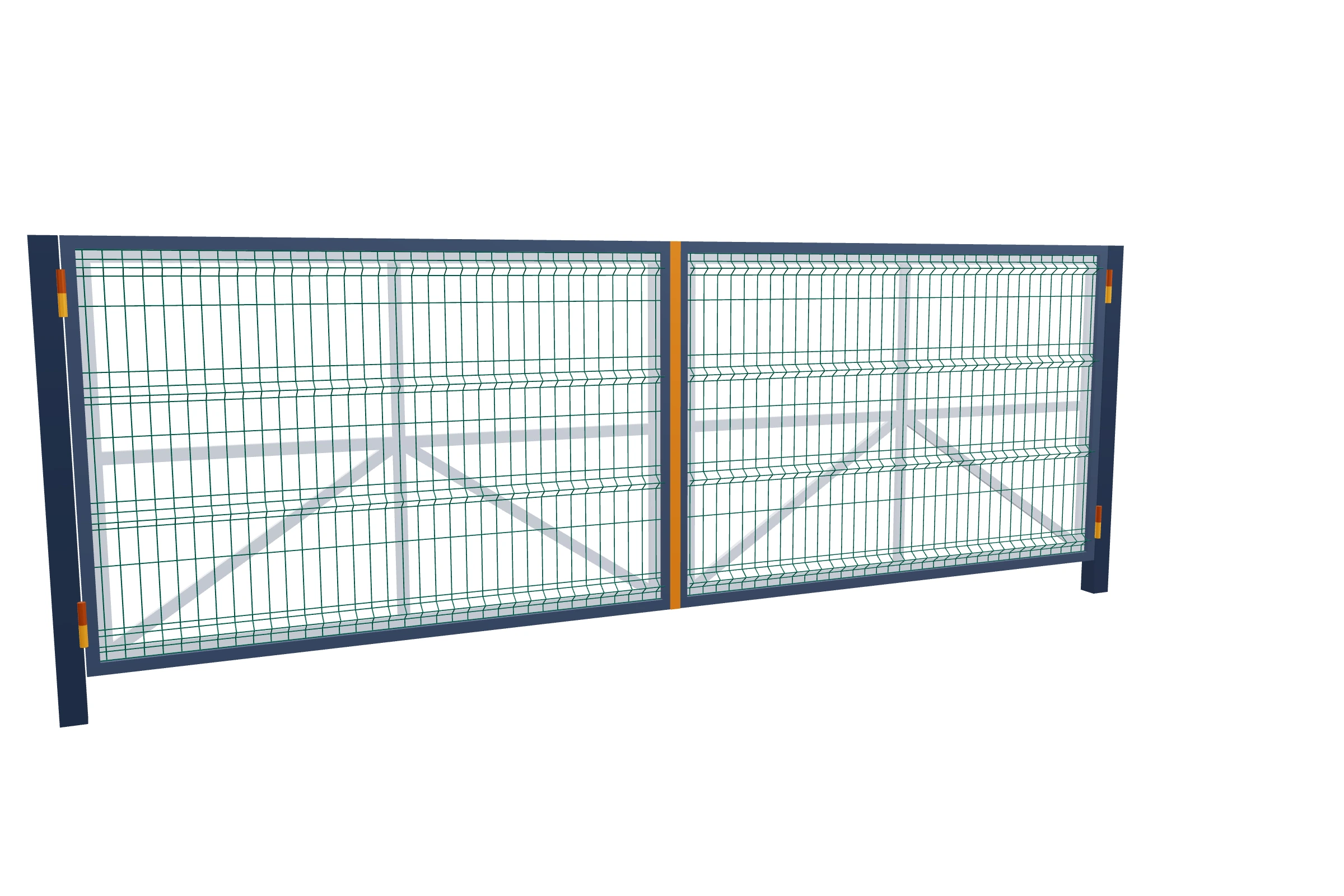

Распашные ворота4005 × 1500 мм
Детальная стоимость, карта раскроя и производственный чертёж для выбранной конфигурации в Твери.
Проём
4005 × 1500 мм
Две створки
1988 × 1350 мм
Каркас
Труба 60×40
Без монтажа
Для самостоятельной установки
Основные характеристики
- Ширина проёма
- 4005 мм
- Высота конструкции
- 1500 мм
- Размер створки
- 1988 × 1350 мм
- Каркас
- Труба 60×40
- Зазоры
- 150 мм снизу; по 5 мм у столбов; между створками: 20 мм
- Вес каркаса
- ≈ 68 кг
- Труба 60×40
- 12,95 м
- Профиль 40×20
- 22,7 м
- Хлысты 6 м для каркаса
- 7 шт.
- Столбы 80×80
- 2 шт. × 3 м
- Заглубление столбов
- 1500 мм от уровня земли
- Всего профиля 80×80
- 6 м
Комплектация
Выбранные материалы и фурнитура
Удобное получение
Самовывоз или доставка по расчёту
Самостоятельный монтаж
Стоимость работ не включена
Чертёж и раскрой
SVG и PNG для просмотра и скачивания
Измените параметры под свой проект
Выберите размеры и комплектацию распашные ворота.
Ваша комплектация
Выбранные материалы, фурнитура и работы для этого проекта.
- Каркас
- Труба 60×40
- Заполнение
- Сетка 3D
- Створки
- Две створки
- Петли
- Включены
- Столбы
- Включены
- Центральный засов
- Не включён
- Нижние засовы
- Не включены
- Автоматика
- Не включена
- Грунтование
- Включено
- Монтаж
- Не включён
Подробная смета
Стоимость каждой позиции
| Позиция | Количество | Цена за ед. | Сумма |
|---|---|---|---|
| Распашные ворота | |||
| Изготовление и сварка1 усл. · 6 000 ₽ за ед. | 1 усл. | 6 000 ₽ | 6 000 ₽ |
| Зачистка, грунтование и окраска металла7,234 м² · 500 ₽ за ед. | 7,234 м² | 500 ₽ | 3 617,2 ₽ |
| Профиль рамы створок (Труба 60×40)18 м · 231 ₽ за ед. | 18 м | 231 ₽ | 4 158 ₽ |
| Внутренний профиль 40×2024 м · 109,08 ₽ за ед. | 24 м | 109,08 ₽ | 2 617,92 ₽ |
| Притворная полоса 40 мм6 м · 180 ₽ за ед. | 6 м | 180 ₽ | 1 080 ₽ |
| Столбы 80×80 (2 шт × 3.0 м)6 м · 511,94 ₽ за ед. | 6 м | 511,94 ₽ | 3 071,64 ₽ |
| Комплект петель (4 шт)1 компл. · 1 000 ₽ за ед. | 1 компл. | 1 000 ₽ | 1 000 ₽ |
| Грунт-эмаль по металлу1,809 кг · 600 ₽ за ед. | 1,809 кг | 600 ₽ | 1 085,16 ₽ |
| Заполнение: Сетка 3D4,845 м² · 558,42 ₽ за ед. | 4,845 м² | 558,42 ₽ | 2 705,57 ₽ |
Округление расчёта-35,49 ₽ | |||
Итого по разделу «Распашные ворота»25 300 ₽ | |||
Итого по смете25 300 ₽ | |||
Доставка, если выбрана, показана отдельной позицией и входит в итоговую сумму.
Чертёж и карта раскроя
Размеры сформированы из сохранённой конфигурации. Перед изготовлением проём проверяет специалист.
Посмотреть карту раскроя
| Деталь | Шт. | Длина | Примечание |
|---|---|---|---|
| Верх и низ створок (Труба 60×40) | 4 | 1988 мм | По две горизонтали на каждую створку |
| Боковые стойки створок (Труба 60×40) | 4 | 1250 мм | H(1350) − 60 мм (верх) − 40 мм (низ) |
| Горизонтали 40×20 | 6 | 1868 мм | Внутренний контур и 1 перемыч. на створку |
| Вертикальные стойки 40×20 | 6 | 1170 мм | Боковые внутренние и 1 средн. стойк. на створку |
| Диагональные раскосы 40×20 | 4 | 1118 мм | Одинаковый зигзаг в нижнем поясе обеих створок |
| Притворная полоса шириной 40 мм | 1 | 1350 мм | На левой створке: 10 мм под сварку, выпуск за раму 30 мм |
| Столб 80×80 | 2 | 3000 мм | 1500 мм над землёй + 1500 мм в грунте |
| Петли | 4 | 140 мм | Вертикальные |
Получение заказа
Самовывоз со склада в Твери
Доставка не выбрана и в стоимость не включена.
Об этом расчёте
Можно ли изменить размеры после получения расчёта?
Да. Кнопка «Изменить параметры» вернёт точную конфигурацию в калькулятор распашных ворот: ширину проёма, высоту, зазоры, профиль каркаса и комплектацию. После изменений можно получить обновлённый расчёт.
Что входит в скачиваемый чертёж распашных ворот?
На чертеже показаны обе створки с размерами, зазоры у столбов и между створками, положение петель и притворной полосы, а также карта раскроя всех деталей для изготовления.
Какой профиль выбрать для створок?
Для проёма до 3,5 м обычно достаточно трубы 60×40, для широких створок берут 60×60 или Т-профиль — он жёстче и даёт ровную плоскость под заполнение. Профиль можно переключить в калькуляторе, цена пересчитается автоматически.
Можно ли поставить автоматику на распашные ворота?
Да. Автоматика — отдельная опция расчёта: два привода (по одному на створку) и два пульта. Она выбирается независимо от заполнения, фурнитуры и монтажа. Для узких столбов и створок шире 2 м подбор привода подтверждает специалист.
Цена на странице окончательная?
Это предварительная стоимость по актуальным ценам из калькулятора. Менеджер подтверждает итог после проверки комплектации, доставки и условий монтажа.
