Виды: Распашные ворота
Индивидуальный расчёт · № 1478

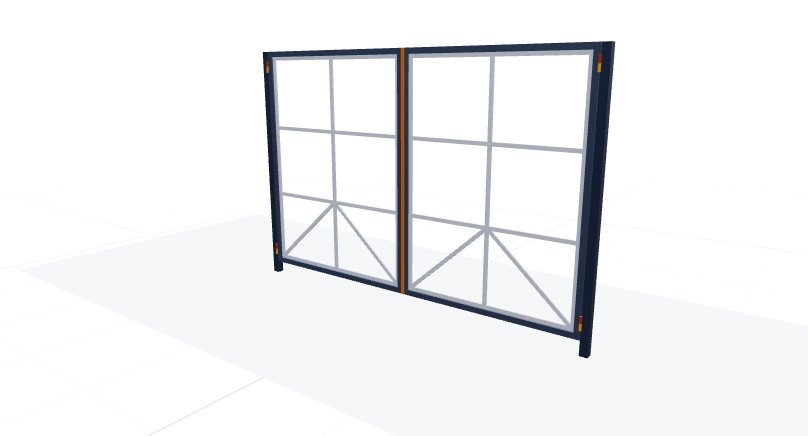

Каркас распашных ворот4000 × 2750 мм
Детальная стоимость, карта раскроя и производственный чертёж для выбранной конфигурации в Твери.
Проём
4000 × 2750 мм
Две створки
1990 × 2600 мм
Каркас
Труба 60×60
Без монтажа
Для самостоятельной установки
Основные характеристики
- Ширина проёма
- 4000 мм
- Высота конструкции
- 2750 мм
- Размер створки
- 1990 × 2600 мм
- Каркас
- Труба 60×60
- Зазоры
- 150 мм снизу; между створками: 10 мм
- Вес каркаса
- ≈ 103 кг
Комплектация
Выбранные материалы и фурнитура
Удобное получение
Самовывоз или доставка по расчёту
Самостоятельный монтаж
Стоимость работ не включена
Чертёж и раскрой
SVG и PNG для просмотра и скачивания
Измените параметры под свой проект
Выберите размеры и комплектацию распашные ворота.
Ваша комплектация
Выбранные материалы, фурнитура и работы для этого проекта.
- Режим заказа
- Каркас
- Каркас
- Труба 60×60
- Заполнение
- Без заполнения
- Створки
- Две створки
- Петли
- Включены
- Столбы
- Включены
- Замок
- Включён
- Автоматика
- Не включена
- Грунтование
- Включено
- Монтаж
- Не включён
Подробная смета
Стоимость каждой позиции
| Позиция | Количество | Цена за ед. | Сумма |
|---|---|---|---|
| Каркас и материалы | |||
| Профиль рамы створок (Труба 60×60) | — | — | 5 055 ₽ |
| Заполнение каркаса 40×20 | — | — | 3 741 ₽ |
| Притворная полоса 40 мм, 2.6 м | — | — | 468 ₽ |
| Столбы 80×80 (2 шт × 3.0 м) | — | — | 3 072 ₽ |
| Комплект петель (4 шт) | — | — | 1 000 ₽ |
| Замок, ручки и засов | — | — | 3 500 ₽ |
| Изготовление и монтаж | |||
| Изготовление, сварка и зачистка | — | — | 12 000 ₽ |
| Грунтование каркаса | — | — | 3 500 ₽ |
Итого по смете32 300 ₽ | |||
Доставка, если выбрана, показана отдельной позицией и входит в итоговую сумму.

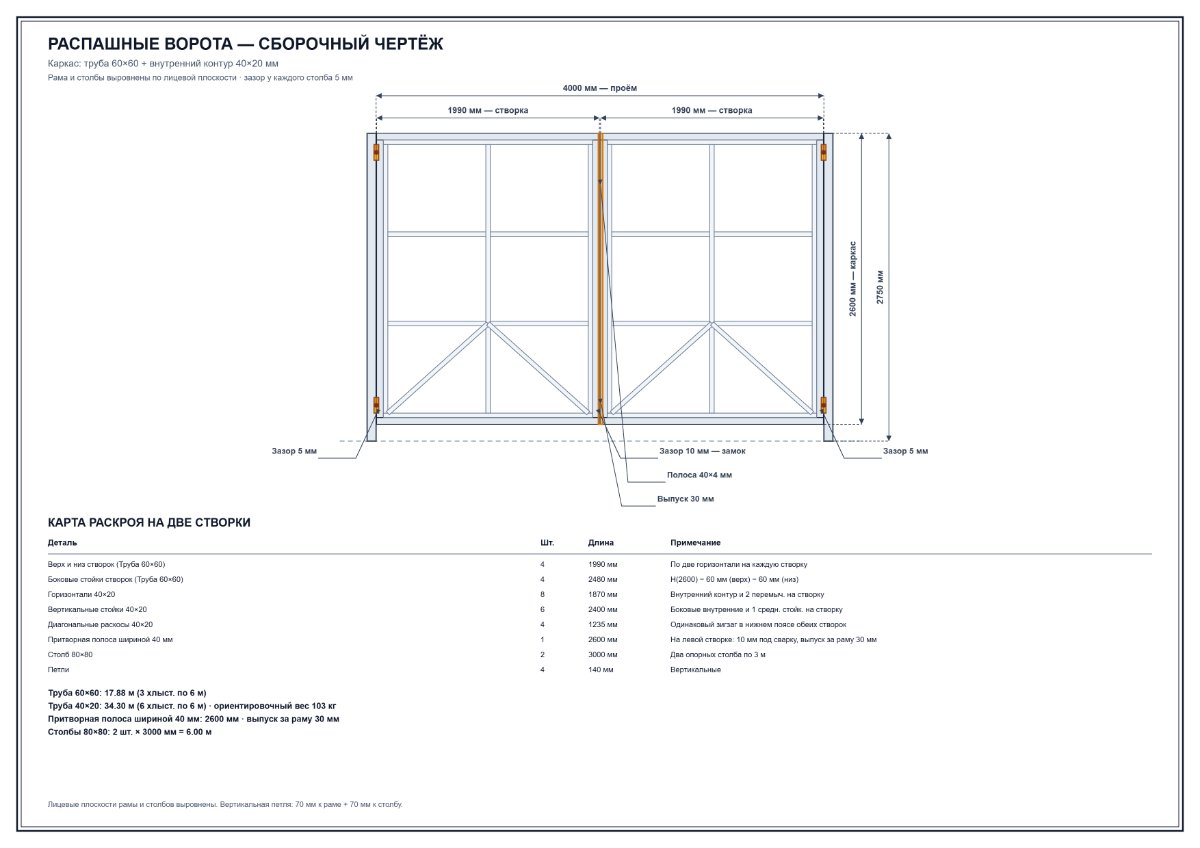

Чертёж и карта раскроя
Размеры сформированы из сохранённой конфигурации. Перед изготовлением проём проверяет специалист.
Посмотреть карту раскроя
| Деталь | Шт. | Длина | Примечание |
|---|---|---|---|
| Верх и низ створок (Труба 60×60) | 4 | 1990 мм | По две горизонтали на каждую створку |
| Боковые стойки створок (Труба 60×60) | 4 | 2480 мм | H(2600) − 60 мм (верх) − 60 мм (низ) |
| Горизонтали 40×20 | 8 | 1870 мм | Внутренний контур и 2 перемыч. на створку |
| Вертикальные стойки 40×20 | 6 | 2400 мм | Боковые внутренние и 1 средн. стойк. на створку |
| Диагональные раскосы 40×20 | 4 | 1235 мм | Одинаковый зигзаг в нижнем поясе обеих створок |
| Притворная полоса шириной 40 мм | 1 | 2600 мм | На левой створке: 10 мм под сварку, выпуск за раму 30 мм |
| Столб 80×80 | 2 | 3000 мм | Два опорных столба по 3 м |
| Петли | 4 | 140 мм | Вертикальные |
Получение заказа
Самовывоз со склада в Твери
Доставка не выбрана и в стоимость не включена.
Об этом расчёте
Можно ли изменить размеры после получения расчёта?
Да. Кнопка «Изменить параметры» вернёт точную конфигурацию в калькулятор распашных ворот: ширину проёма, высоту, зазоры, профиль каркаса и комплектацию. После изменений можно получить обновлённый расчёт.
Что входит в скачиваемый чертёж распашных ворот?
На чертеже показаны обе створки с размерами, зазоры у столбов и между створками, положение петель и притворной полосы, а также карта раскроя всех деталей для изготовления.
Какой профиль выбрать для створок?
Для проёма до 3,5 м обычно достаточно трубы 60×40, для широких створок берут 60×60 или Т-профиль — он жёстче и даёт ровную плоскость под заполнение. Профиль можно переключить в калькуляторе, цена пересчитается автоматически.
Можно ли поставить автоматику на распашные ворота?
Да. Автоматика — отдельная опция расчёта: два привода (по одному на створку) и два пульта. Её можно добавить и к каркасу, и к варианту «под ключ». Для узких столбов и створок шире 2 м подбор привода подтверждает специалист.
Цена на странице окончательная?
Это предварительная стоимость по актуальным ценам из калькулятора. Менеджер подтверждает итог после проверки комплектации, доставки и условий монтажа.
