Виды: Распашные ворота
Индивидуальный расчёт · № 2101

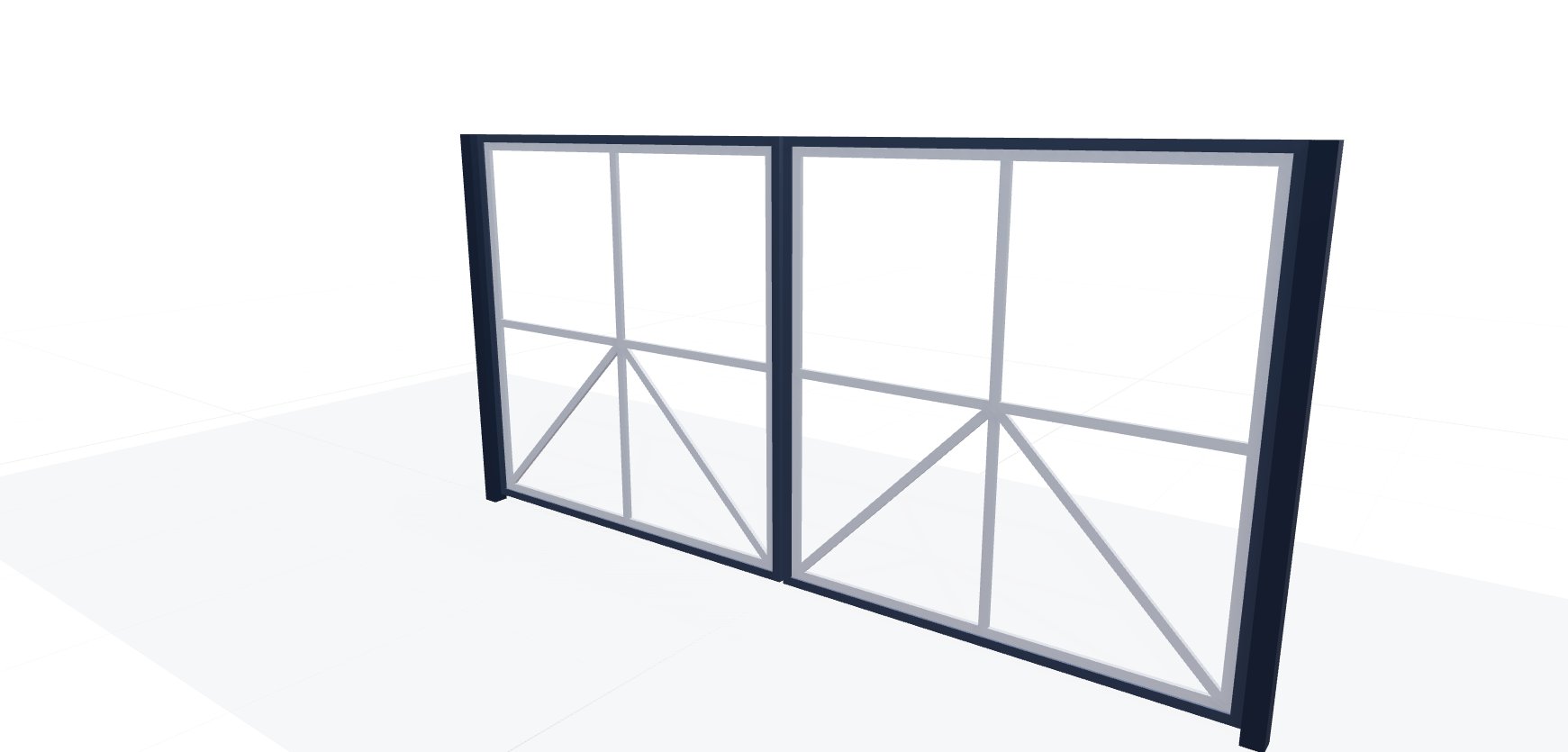

Распашные ворота3940 × 2010 мм
Детальная стоимость, карта раскроя и производственный чертёж для выбранной конфигурации в Твери.
Проём
3940 × 2010 мм
Две створки
1955 × 1970 мм
Каркас
Труба 40×40
Без монтажа
Для самостоятельной установки
Основные характеристики
- Ширина проёма
- 3940 мм
- Высота конструкции
- 2010 мм
- Размер створки
- 1955 × 1970 мм
- Каркас
- Труба 40×40
- Зазоры
- 40 мм снизу; по 5 мм у столбов; между створками: 20 мм
- Вес каркаса
- ≈ 72 кг
- Труба 40×40
- 15,38 м
- Профиль 40×20
- 27,43 м
- Хлысты 6 м для каркаса
- 8 шт.
Комплектация
Выбранные материалы и фурнитура
Удобное получение
Самовывоз или доставка по расчёту
Самостоятельный монтаж
Стоимость работ не включена
Чертёж и раскрой
SVG и PNG для просмотра и скачивания
Измените параметры под свой проект
Выберите размеры и комплектацию распашные ворота.
Ваша комплектация
Выбранные материалы, фурнитура и работы для этого проекта.
- Каркас
- Труба 40×40
- Заполнение
- Без заполнения
- Створки
- Две створки
- Петли
- Включены
- Столбы
- Не включены
- Центральный засов
- Не включён
- Нижние засовы
- Не включены
- Автоматика
- Не включена
- Грунтование
- Не включено
- Монтаж
- Не включён
Подробная смета
Стоимость каждой позиции
| Позиция | Количество | Цена за ед. | Сумма |
|---|---|---|---|
| Распашные ворота | |||
| Изготовление и сварка1 усл. · 12 000 ₽ за ед. | 1 усл. | 12 000 ₽ | 12 000 ₽ |
| Зачистка металла5,753 м² · 150 ₽ за ед. | 5,753 м² | 150 ₽ | 862,93 ₽ |
| Профиль рамы створок (Труба 40×40)18 м · 184,32 ₽ за ед. | 18 м | 184,32 ₽ | 3 317,76 ₽ |
| Внутренний профиль 40×2030 м · 109,08 ₽ за ед. | 30 м | 109,08 ₽ | 3 272,4 ₽ |
| Притворная полоса 40 мм6 м · 180 ₽ за ед. | 6 м | 180 ₽ | 1 080 ₽ |
| Комплект петель (4 шт)1 компл. · 3 200 ₽ за ед. | 1 компл. | 3 200 ₽ | 3 200 ₽ |
Округление расчёта-33,09 ₽ | |||
Итого по разделу «Распашные ворота»23 700 ₽ | |||
Итого по смете23 700 ₽ | |||
Доставка, если выбрана, показана отдельной позицией и входит в итоговую сумму.

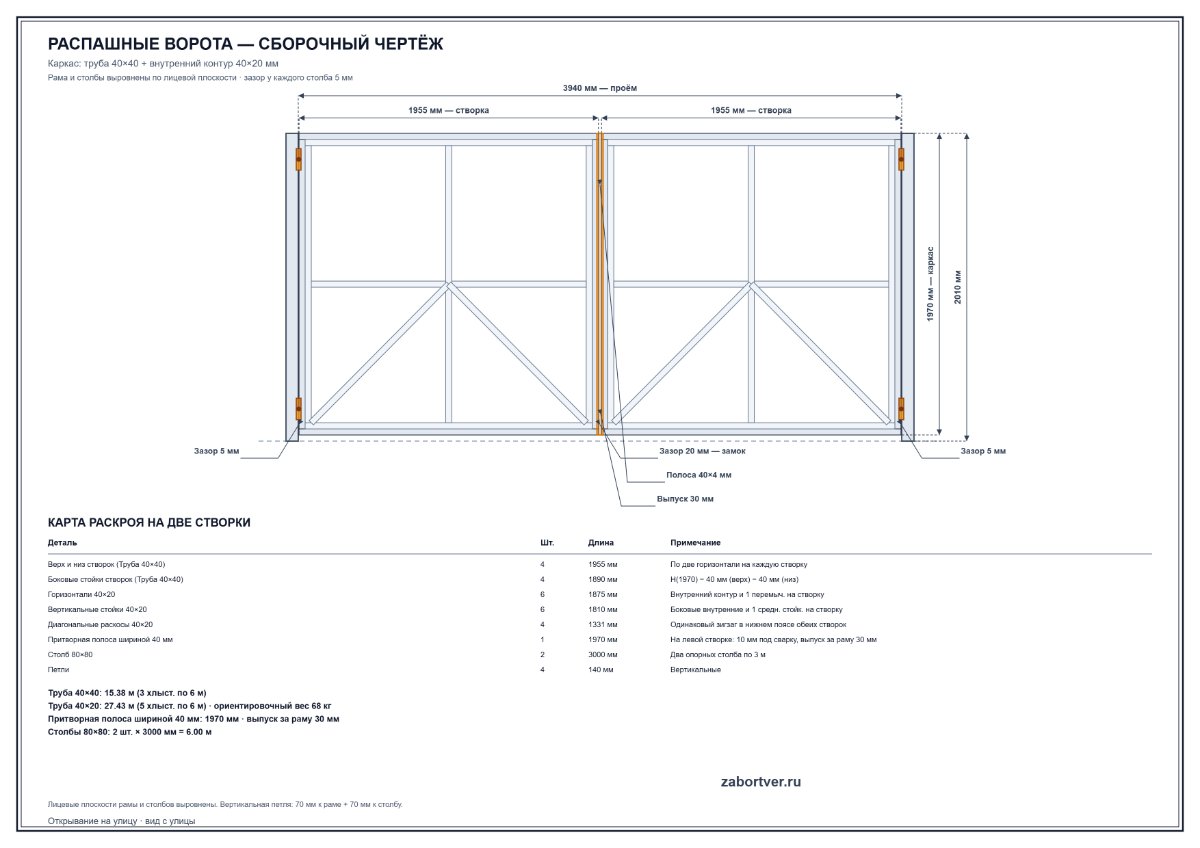

Чертёж и карта раскроя
Размеры сформированы из сохранённой конфигурации. Перед изготовлением проём проверяет специалист.
Посмотреть карту раскроя
| Деталь | Шт. | Длина | Примечание |
|---|---|---|---|
| Верх и низ створок (Труба 40×40) | 4 | 1955 мм | По две горизонтали на каждую створку |
| Боковые стойки створок (Труба 40×40) | 4 | 1890 мм | H(1970) − 40 мм (верх) − 40 мм (низ) |
| Горизонтали 40×20 | 6 | 1875 мм | Внутренний контур и 1 перемыч. на створку |
| Вертикальные стойки 40×20 | 6 | 1810 мм | Боковые внутренние и 1 средн. стойк. на створку |
| Диагональные раскосы 40×20 | 4 | 1331 мм | Одинаковый зигзаг в нижнем поясе обеих створок |
| Притворная полоса шириной 40 мм | 1 | 1970 мм | На левой створке: 10 мм под сварку, выпуск за раму 30 мм |
| Столб 80×80 | 2 | 3510 мм | 2010 мм над землёй + 1500 мм в грунте |
| Петли | 4 | 140 мм | Вертикальные |
Получение заказа
Самовывоз со склада в Твери
Доставка не выбрана и в стоимость не включена.
Об этом расчёте
Можно ли изменить размеры после получения расчёта?
Да. Кнопка «Изменить параметры» вернёт точную конфигурацию в калькулятор распашных ворот: ширину проёма, высоту, зазоры, профиль каркаса и комплектацию. После изменений можно получить обновлённый расчёт.
Что входит в скачиваемый чертёж распашных ворот?
На чертеже показаны обе створки с размерами, зазоры у столбов и между створками, положение петель и притворной полосы, а также карта раскроя всех деталей для изготовления.
Какой профиль выбрать для створок?
Для проёма до 3,5 м обычно достаточно трубы 60×40, для широких створок берут 60×60 или Т-профиль — он жёстче и даёт ровную плоскость под заполнение. Профиль можно переключить в калькуляторе, цена пересчитается автоматически.
Можно ли поставить автоматику на распашные ворота?
Да. Автоматика — отдельная опция расчёта: два привода (по одному на створку) и два пульта. Она выбирается независимо от заполнения, фурнитуры и монтажа. Для узких столбов и створок шире 2 м подбор привода подтверждает специалист.
Цена на странице окончательная?
Это предварительная стоимость по актуальным ценам из калькулятора. Менеджер подтверждает итог после проверки комплектации, доставки и условий монтажа.
