Расчёт по актуальным ценам
Откатные ворота с монтажом для проёма 5930×2020 мм
Детальная стоимость, точная карта раскроя и производственный чертёж для выбранной конфигурации.
Предварительная стоимость
229 900 ₽

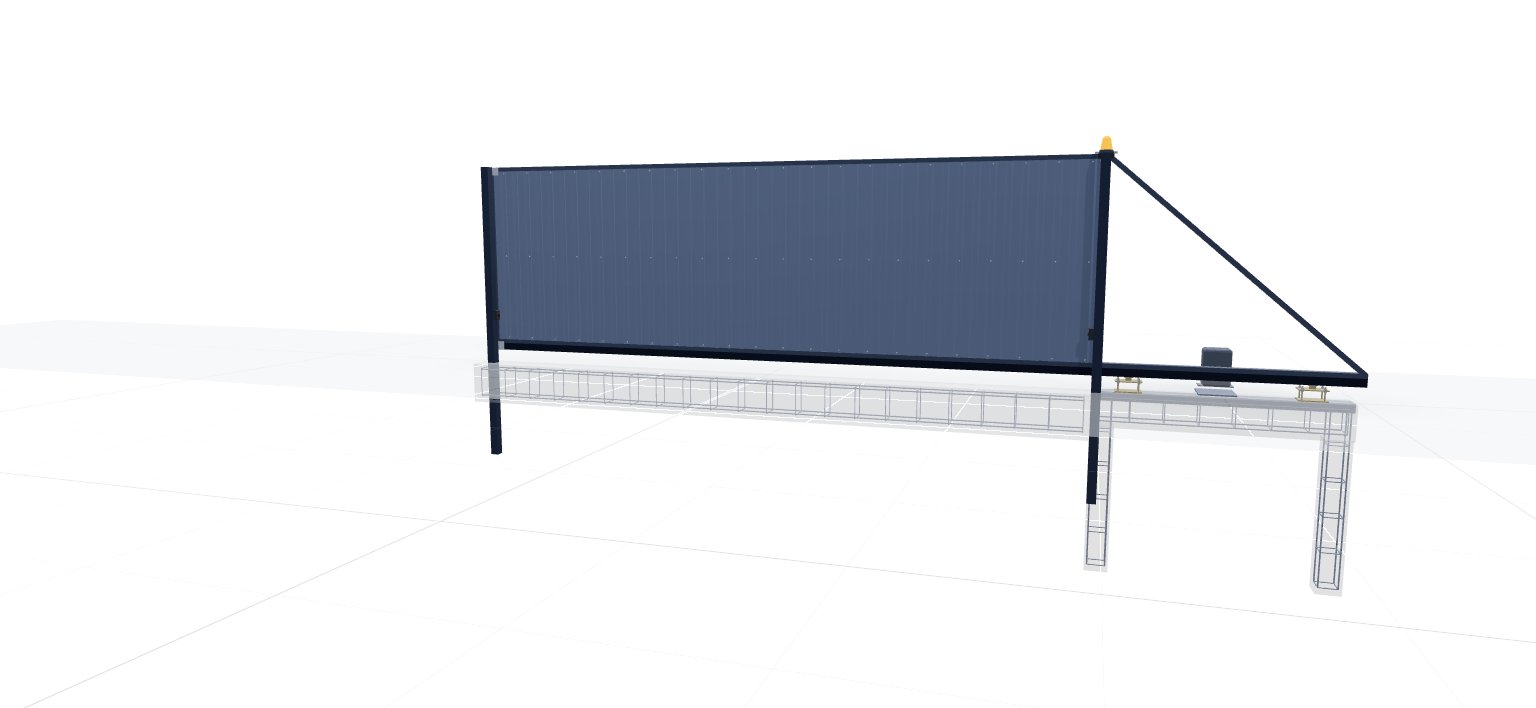

Ваши откатные ворота 5930×2020 мм — фото из 3D-проекта калькулятора

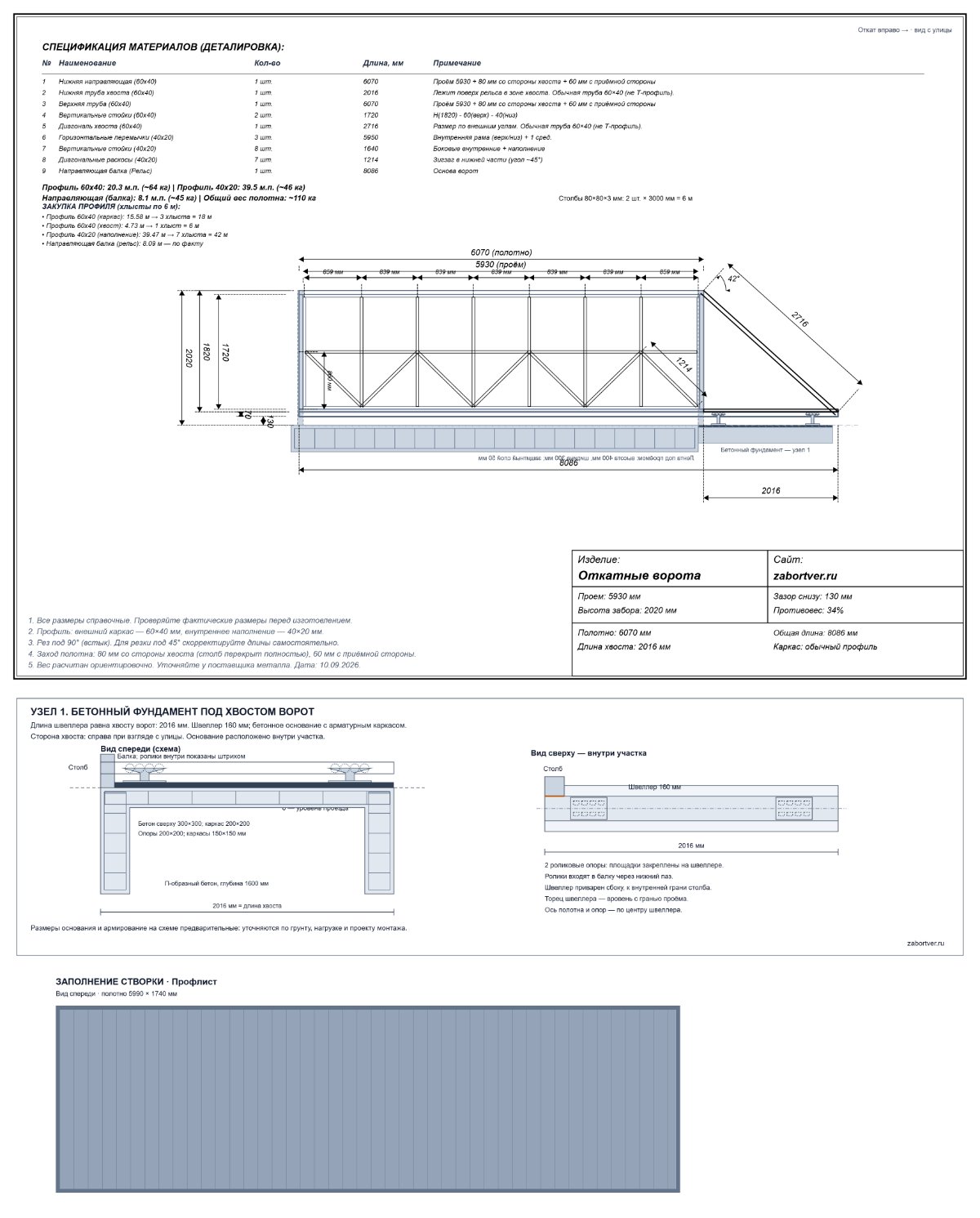

Чертёж откатных ворот 5930×2020 мм — вид спереди и карта раскроя
Параметры конструкции
Проём
5930×2020 мм
Каркас
Профиль 60×40
Противовес
34%
Общая длина
8086 мм
Детальная смета
Материалы, изготовление и выбранная комплектация
| Позиция | Стоимость |
|---|---|
| Профиль 60×40 (каркас и хвост) | 5 027 ₽ |
| Внутренний профиль 40×20 | 4 421 ₽ |
| Направляющая балка | 9 703 ₽ |
| Изготовление, сварка и зачистка | 15 000 ₽ |
| Комплект роликов | 4 500 ₽ |
| Грунтование каркаса | 4 500 ₽ |
| Столбы 80×80×3 мм — 2 шт. по 3 м | 3 213 ₽ |
| Заполнение: Профлист | 15 634 ₽ |
| Автоматика | 30 000 ₽ |
| Зубчатая рейка 6.93 м | 5 198 ₽ |
| Пульты (2 шт) | 1 400 ₽ |
| Датчики безопасности | 6 500 ₽ |
| Сигнальная лампа (мигалка) | 1 200 ₽ |
| Монтаж и регулировка ворот | 12 500 ₽ |
| Монтаж основания ворот (базовая работа) | 6 000 ₽ |
| Доплата за бетонный фундамент | 35 000 ₽ |
| Установка и настройка двигателя ворот | 3 599 ₽ |
| Установка датчиков безопасности (пара) | 2 500 ₽ |
| Установка сигнальной лампы (мигалки) | 1 200 ₽ |
| Лента под проёмом ворот 400×300 мм (материалы и работа) — 5.93 м | 59 300 ₽ |
| Доставка по Твери | 3 500 ₽ |
| ИТОГО | 229 900 ₽ |
Карта раскроя
Точные детали сохранённого расчёта
| Деталь | Шт. | Длина | Примечание |
|---|---|---|---|
| Нижняя направляющая (60x40) | 1 | 6070 мм | Проём 5930 + 80 мм со стороны хвоста + 60 мм с приёмной стороны |
| Нижняя труба хвоста (60x40) | 1 | 2016 мм | Лежит поверх рельса в зоне хвоста. Обычная труба 60×40 (не Т-профиль). |
| Верхняя труба (60x40) | 1 | 6070 мм | Проём 5930 + 80 мм со стороны хвоста + 60 мм с приёмной стороны |
| Вертикальные стойки (60x40) | 2 | 1720 мм | H(1820) - 60(верх) - 40(низ) |
| Диагональ хвоста (60x40) | 1 | 2716 мм | Размер по внешним углам. Обычная труба 60×40 (не Т-профиль). |
| Горизонтальные перемычки (40x20) | 3 | 5950 мм | Внутренняя рама (верх/низ) + 1 сред. |
| Вертикальные стойки (40x20) | 8 | 1640 мм | Боковые внутренние + наполнение |
| Диагональные раскосы (40x20) | 7 | 1214 мм | Зигзаг в нижней части (угол ~45°) |
| Направляющая балка (Рельс) | 1 | 8086 мм | Основа ворот |
Что учтено
Проём, высота, нижний зазор, длина противовеса, выбранный профиль, ролики, грунт, автоматика и доставка.
Для производства
Размеры каркаса и раскрой синхронизированы с чертежом. Перед изготовлением размеры проёма проверяет специалист.
Актуальная цена
Стоимость рассчитывается по актуальным ценам на момент расчёта.
Вопросы по этому расчёту
Можно ли изменить размеры после получения расчёта?
Да. Кнопка «Изменить параметры» вернёт точную конфигурацию в калькулятор ворот. После изменений можно получить обновлённый расчёт.
Что входит в скачиваемый чертёж?
На чертеже показаны основные размеры полотна, хвоста и проёма, профиль каркаса, узлы и карта раскроя деталей для изготовления.
Цена на странице окончательная?
Это предварительная стоимость по актуальным ценам из калькулятора. Менеджер подтверждает итог после проверки комплектации, доставки и условий монтажа.
Проверить расчёт перед изготовлением
Уточним комплектацию, условия доставки или монтажа и подтвердим стоимость.
