Каркас откатных ворот для проёма 5100×1700 мм
Детальная стоимость, точная карта раскроя и производственный чертёж для выбранной конфигурации.
Предварительная стоимость
44 200 ₽

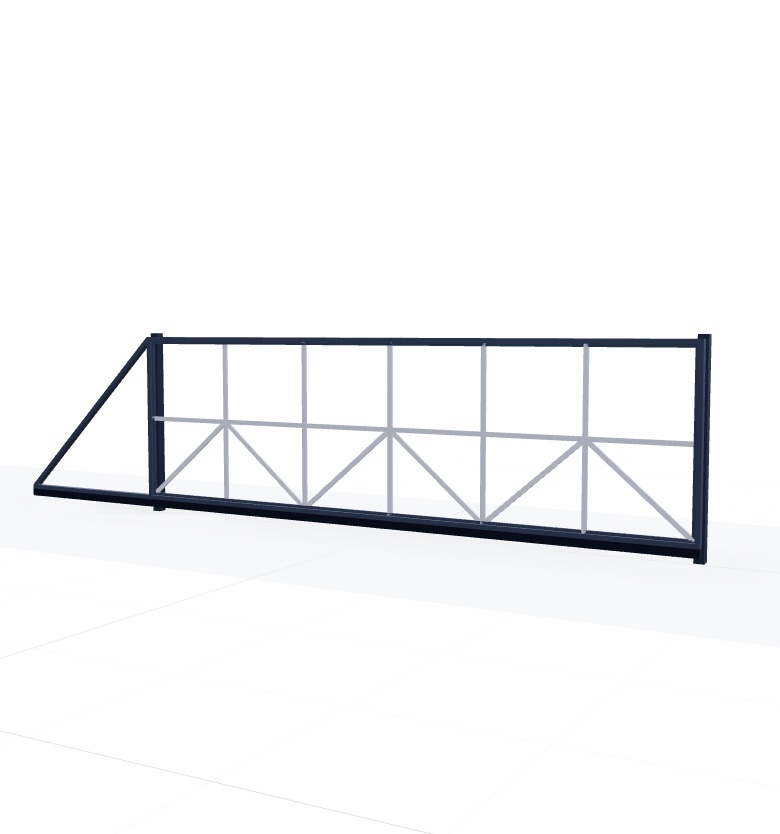

Ваши откатные ворота 5100×1700 мм — фото из 3D-проекта калькулятора

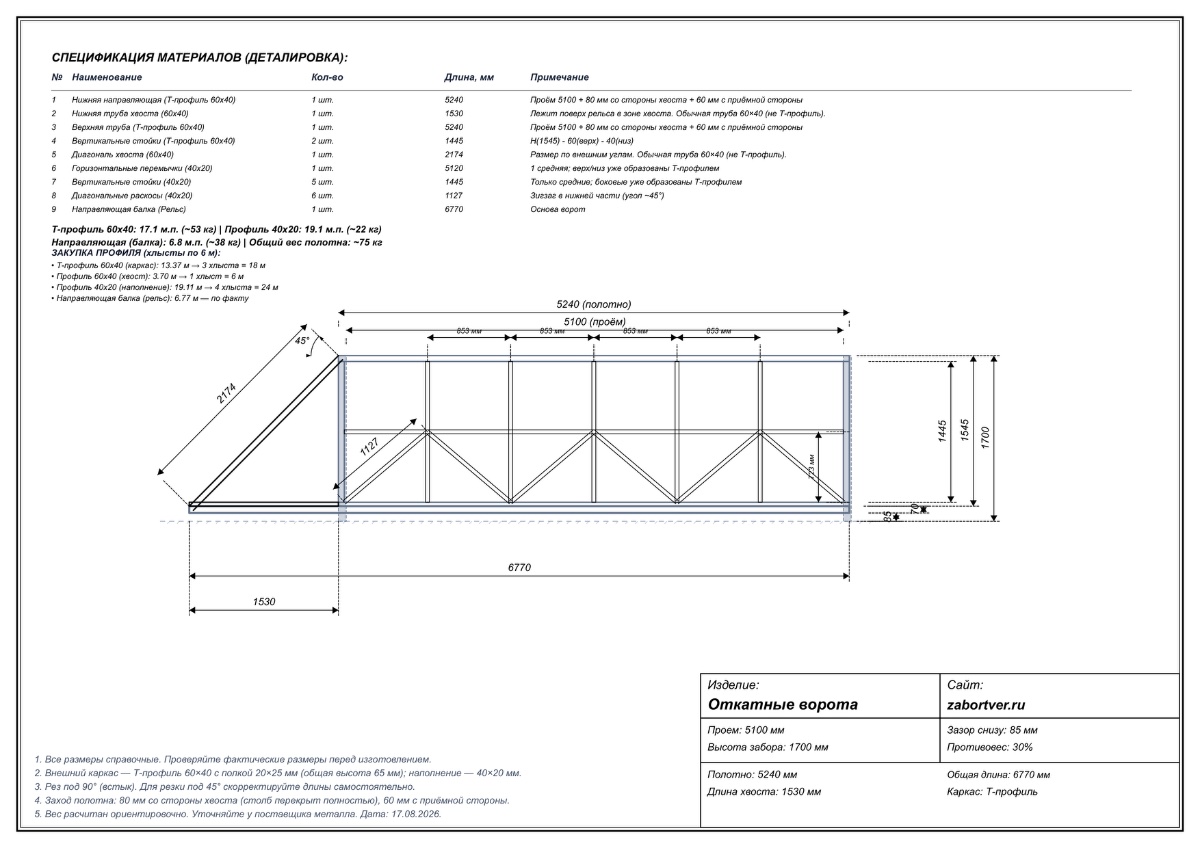

Чертёж откатных ворот 5100×1700 мм — вид спереди и карта раскроя
Параметры конструкции
Проём
5100×1700 мм
Каркас
Т-профиль 60×40
Противовес
30%
Общая длина
6770 мм
Детальная смета
Материалы, изготовление и выбранная комплектация
| Позиция | Стоимость |
|---|---|
| Т-профиль каркаса | 10 028 ₽ |
| Профиль 60×40 (хвост: диагональ + нижняя труба) | 917 ₽ |
| Внутренний профиль 40×20 | 2 140 ₽ |
| Направляющая балка | 8 124 ₽ |
| Изготовление, сварка и зачистка | 15 000 ₽ |
| Комплект роликов | 4 500 ₽ |
| Грунтование каркаса | 3 500 ₽ |
| ИТОГО | 44 200 ₽ |
Карта раскроя
Точные детали сохранённого расчёта
| Деталь | Шт. | Длина | Примечание |
|---|---|---|---|
| Нижняя направляющая (Т-профиль 60x40) | 1 | 5240 мм | Проём 5100 + 80 мм со стороны хвоста + 60 мм с приёмной стороны |
| Нижняя труба хвоста (60x40) | 1 | 1530 мм | Лежит поверх рельса в зоне хвоста. Обычная труба 60×40 (не Т-профиль). |
| Верхняя труба (Т-профиль 60x40) | 1 | 5240 мм | Проём 5100 + 80 мм со стороны хвоста + 60 мм с приёмной стороны |
| Вертикальные стойки (Т-профиль 60x40) | 2 | 1445 мм | H(1545) - 60(верх) - 40(низ) |
| Диагональ хвоста (60x40) | 1 | 2174 мм | Размер по внешним углам. Обычная труба 60×40 (не Т-профиль). |
| Горизонтальные перемычки (40x20) | 1 | 5120 мм | 1 средняя; верх/низ уже образованы Т-профилем |
| Вертикальные стойки (40x20) | 5 | 1445 мм | Только средние; боковые уже образованы Т-профилем |
| Диагональные раскосы (40x20) | 6 | 1127 мм | Зигзаг в нижней части (угол ~45°) |
| Направляющая балка (Рельс) | 1 | 6770 мм | Основа ворот |
Что учтено
Проём, высота, нижний зазор, длина противовеса, выбранный профиль, ролики, грунт, автоматика и доставка.
Для производства
Размеры каркаса и раскрой синхронизированы с чертежом. Перед изготовлением размеры проёма проверяет специалист.
Актуальная цена
Стоимость рассчитывается по актуальным ценам на момент расчёта.
