Каркас откатных ворот для проёма 5000×2200 мм
Детальная стоимость, точная карта раскроя и производственный чертёж для выбранной конфигурации.
Предварительная стоимость
41 500 ₽

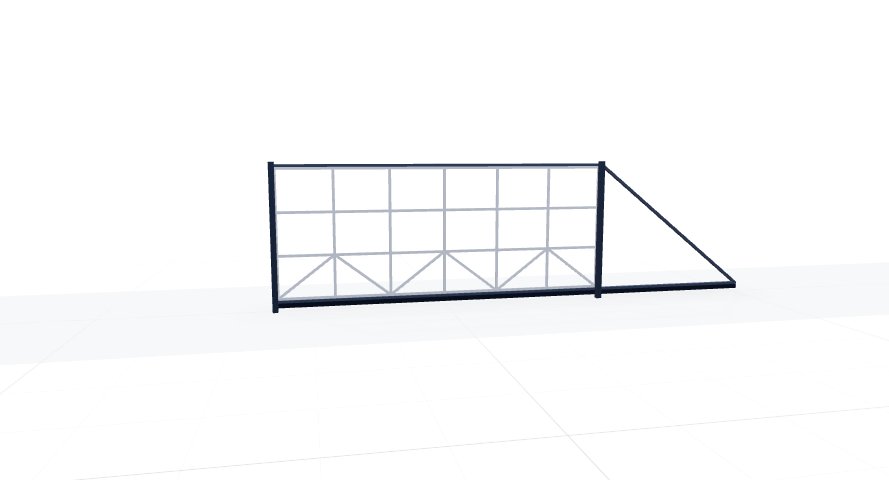

Ваши откатные ворота 5000×2200 мм — фото из 3D-проекта калькулятора

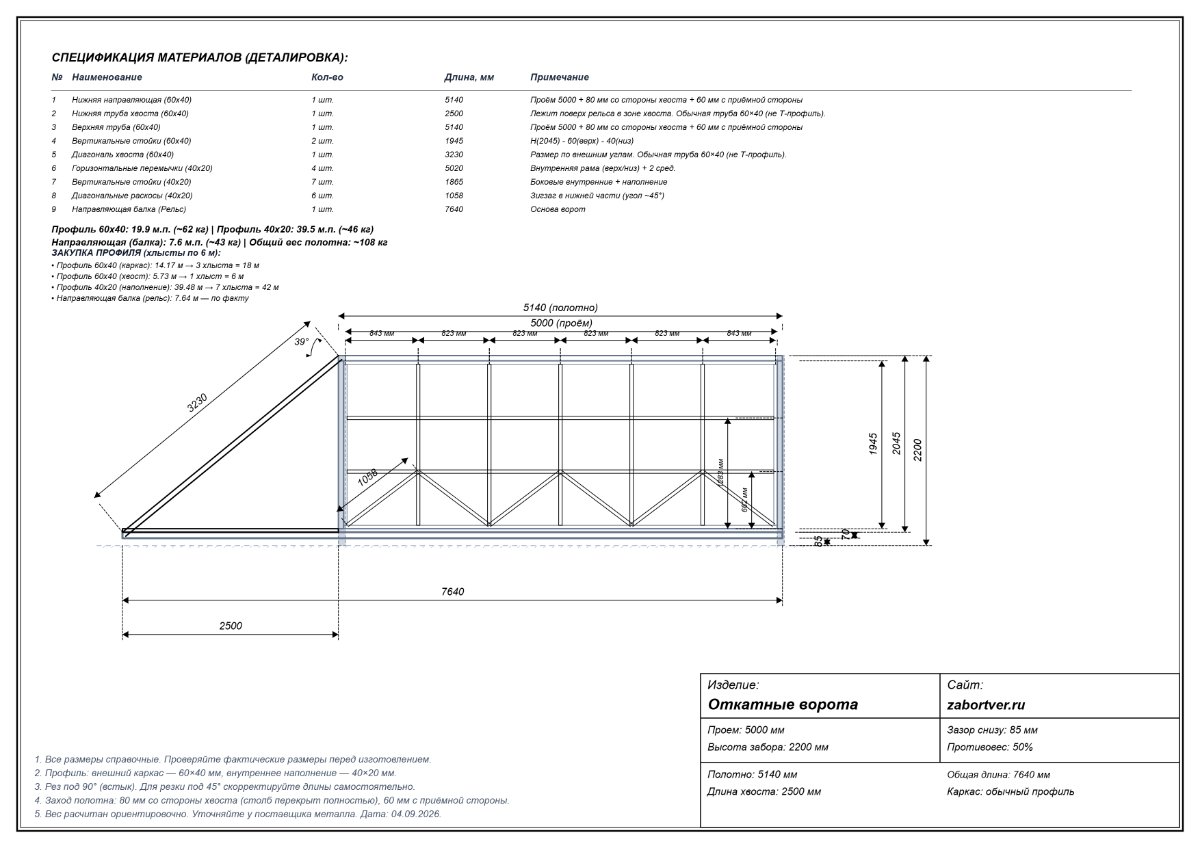

Чертёж откатных ворот 5000×2200 мм — вид спереди и карта раскроя
Параметры конструкции
Проём
5000×2200 мм
Каркас
Профиль 60×40
Противовес
50%
Общая длина
7640 мм
Детальная смета
Материалы, изготовление и выбранная комплектация
| Позиция | Стоимость |
|---|---|
| Профиль каркаса 60×40 | 3 507 ₽ |
| Профиль 60×40 (хвост: диагональ + нижняя труба) | 1 418 ₽ |
| Внутренний профиль 40×20 | 4 423 ₽ |
| Направляющая балка | 9 168 ₽ |
| Изготовление, сварка и зачистка | 15 000 ₽ |
| Комплект роликов | 4 500 ₽ |
| Грунтование каркаса | 3 500 ₽ |
| ИТОГО | 41 500 ₽ |
Карта раскроя
Точные детали сохранённого расчёта
| Деталь | Шт. | Длина | Примечание |
|---|---|---|---|
| Нижняя направляющая (60x40) | 1 | 5140 мм | Проём 5000 + 80 мм со стороны хвоста + 60 мм с приёмной стороны |
| Нижняя труба хвоста (60x40) | 1 | 2500 мм | Лежит поверх рельса в зоне хвоста. Обычная труба 60×40 (не Т-профиль). |
| Верхняя труба (60x40) | 1 | 5140 мм | Проём 5000 + 80 мм со стороны хвоста + 60 мм с приёмной стороны |
| Вертикальные стойки (60x40) | 2 | 1945 мм | H(2045) - 60(верх) - 40(низ) |
| Диагональ хвоста (60x40) | 1 | 3230 мм | Размер по внешним углам. Обычная труба 60×40 (не Т-профиль). |
| Горизонтальные перемычки (40x20) | 4 | 5020 мм | Внутренняя рама (верх/низ) + 2 сред. |
| Вертикальные стойки (40x20) | 7 | 1865 мм | Боковые внутренние + наполнение |
| Диагональные раскосы (40x20) | 6 | 1058 мм | Зигзаг в нижней части (угол ~45°) |
| Направляющая балка (Рельс) | 1 | 7640 мм | Основа ворот |
Что учтено
Проём, высота, нижний зазор, длина противовеса, выбранный профиль, ролики, грунт, автоматика и доставка.
Для производства
Размеры каркаса и раскрой синхронизированы с чертежом. Перед изготовлением размеры проёма проверяет специалист.
Актуальная цена
Стоимость рассчитывается по актуальным ценам на момент расчёта.
Вопросы по этому расчёту
Можно ли изменить размеры после получения расчёта?
Да. Кнопка «Изменить параметры» вернёт точную конфигурацию в калькулятор ворот. После изменений можно получить обновлённый расчёт.
Что входит в скачиваемый чертёж?
На чертеже показаны основные размеры полотна, хвоста и проёма, профиль каркаса, узлы и карта раскроя деталей для изготовления.
Цена на странице окончательная?
Это предварительная стоимость по актуальным ценам из калькулятора. Менеджер подтверждает итог после проверки комплектации, доставки и условий монтажа.
