Расчёт по актуальным ценам
Каркас откатных ворот без монтажа для проёма 4810×2500 мм
Детальная стоимость, точная карта раскроя и производственный чертёж для выбранной конфигурации.
Предварительная стоимость
38 700 ₽

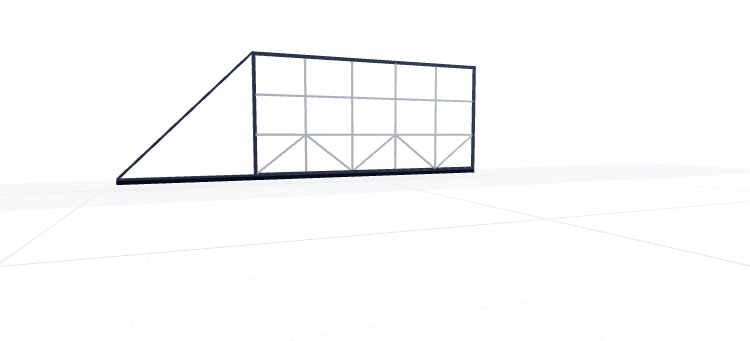

Ваши откатные ворота 4810×2500 мм — фото из 3D-проекта калькулятора

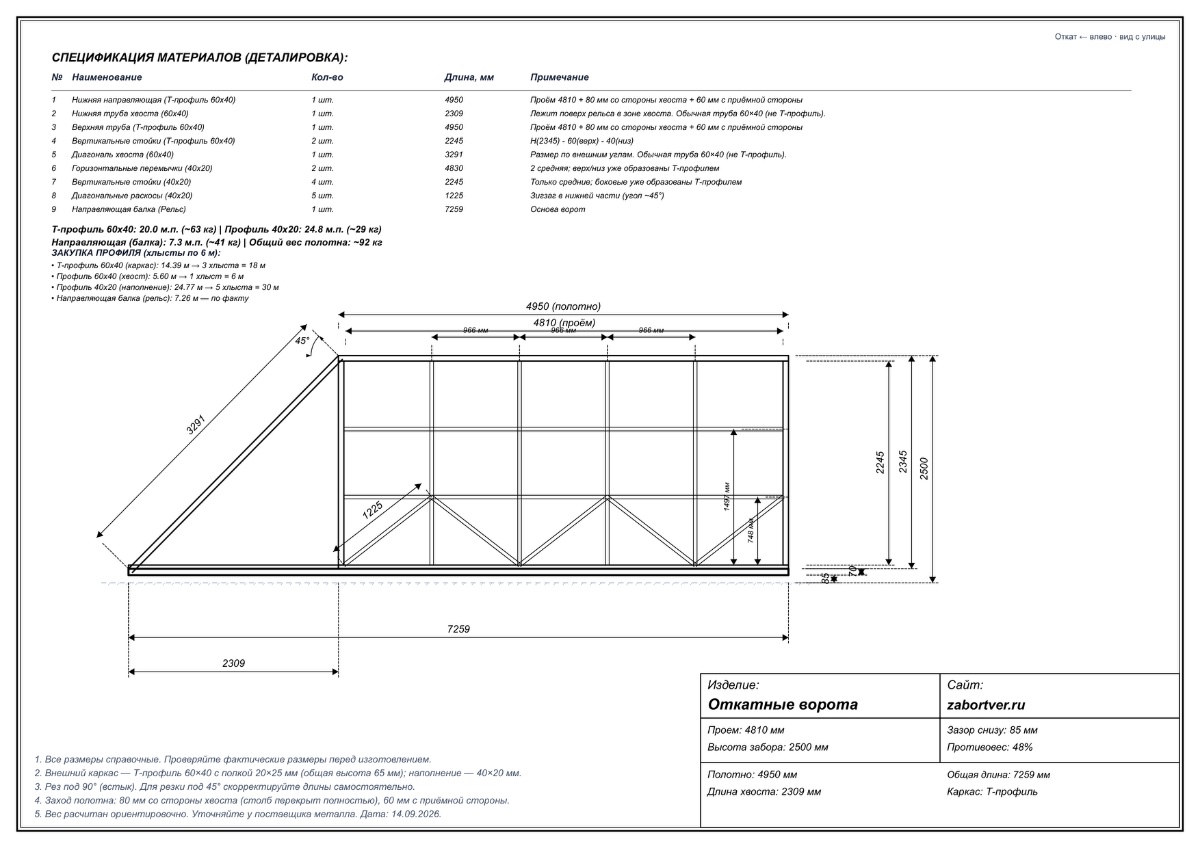

Чертёж откатных ворот 4810×2500 мм — вид спереди и карта раскроя
Параметры конструкции
Проём
4810×2500 мм
Каркас
Т-профиль 60×40
Противовес
48%
Общая длина
7259 мм
Детальная смета
Материалы, изготовление и выбранная комплектация
| Позиция | Стоимость |
|---|---|
| Т-профиль каркаса | 10 793 ₽ |
| Профиль 60×40 (хвост: диагональ + нижняя труба) | 1 386 ₽ |
| Внутренний профиль 40×20 | 2 774 ₽ |
| Направляющая балка | 8 711 ₽ |
| Изготовление, сварка и зачистка | 15 000 ₽ |
| ИТОГО | 38 700 ₽ |
Карта раскроя
Точные детали сохранённого расчёта
| Деталь | Шт. | Длина | Примечание |
|---|---|---|---|
| Нижняя направляющая (Т-профиль 60x40) | 1 | 4950 мм | Проём 4810 + 80 мм со стороны хвоста + 60 мм с приёмной стороны |
| Нижняя труба хвоста (60x40) | 1 | 2309 мм | Лежит поверх рельса в зоне хвоста. Обычная труба 60×40 (не Т-профиль). |
| Верхняя труба (Т-профиль 60x40) | 1 | 4950 мм | Проём 4810 + 80 мм со стороны хвоста + 60 мм с приёмной стороны |
| Вертикальные стойки (Т-профиль 60x40) | 2 | 2245 мм | H(2345) - 60(верх) - 40(низ) |
| Диагональ хвоста (60x40) | 1 | 3291 мм | Размер по внешним углам. Обычная труба 60×40 (не Т-профиль). |
| Горизонтальные перемычки (40x20) | 2 | 4830 мм | 2 средняя; верх/низ уже образованы Т-профилем |
| Вертикальные стойки (40x20) | 4 | 2245 мм | Только средние; боковые уже образованы Т-профилем |
| Диагональные раскосы (40x20) | 5 | 1225 мм | Зигзаг в нижней части (угол ~45°) |
| Направляющая балка (Рельс) | 1 | 7259 мм | Основа ворот |
Что учтено
Проём, высота, нижний зазор, длина противовеса, выбранный профиль, ролики, грунт, автоматика и доставка.
Для производства
Размеры каркаса и раскрой синхронизированы с чертежом. Перед изготовлением размеры проёма проверяет специалист.
Актуальная цена
Стоимость рассчитывается по актуальным ценам на момент расчёта.
Вопросы по этому расчёту
Можно ли изменить размеры после получения расчёта?
Да. Кнопка «Изменить параметры» вернёт точную конфигурацию в калькулятор ворот. После изменений можно получить обновлённый расчёт.
Что входит в скачиваемый чертёж?
На чертеже показаны основные размеры полотна, хвоста и проёма, профиль каркаса, узлы и карта раскроя деталей для изготовления.
Цена на странице окончательная?
Это предварительная стоимость по актуальным ценам из калькулятора. Менеджер подтверждает итог после проверки комплектации, доставки и условий монтажа.
Проверить расчёт перед изготовлением
Уточним комплектацию, условия доставки или монтажа и подтвердим стоимость.
