Каркас откатных ворот для проёма 4600×2000 мм
Детальная стоимость, точная карта раскроя и производственный чертёж для выбранной конфигурации.
Предварительная стоимость
41 100 ₽

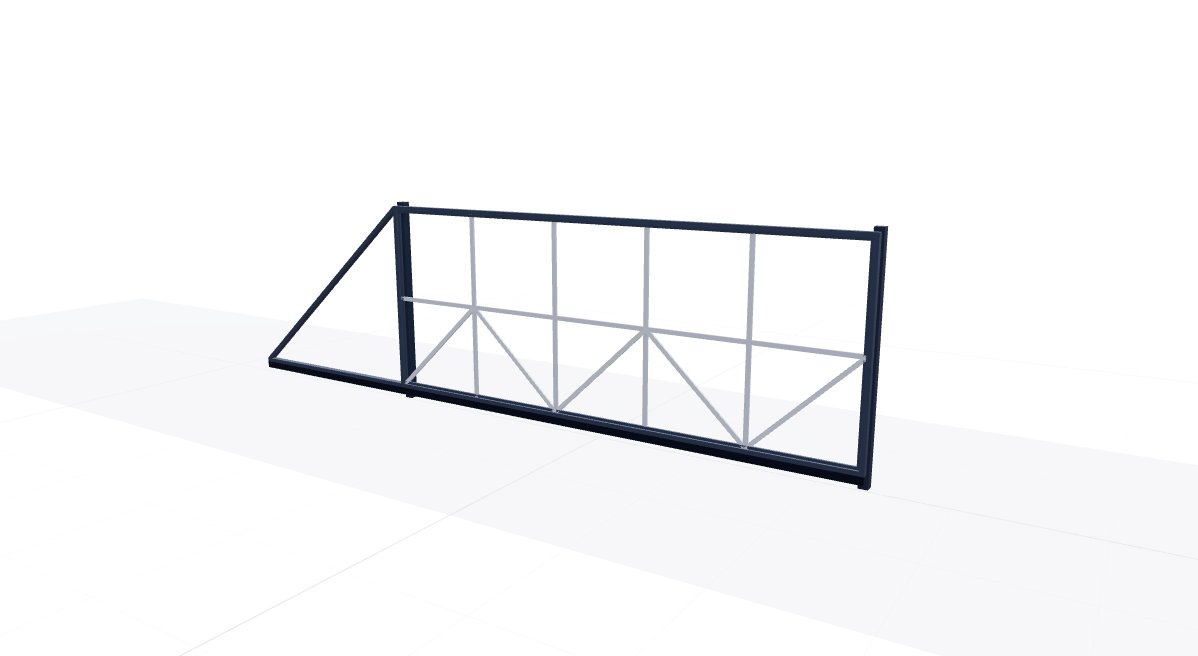

Ваши откатные ворота 4600×2000 мм — фото из 3D-проекта калькулятора

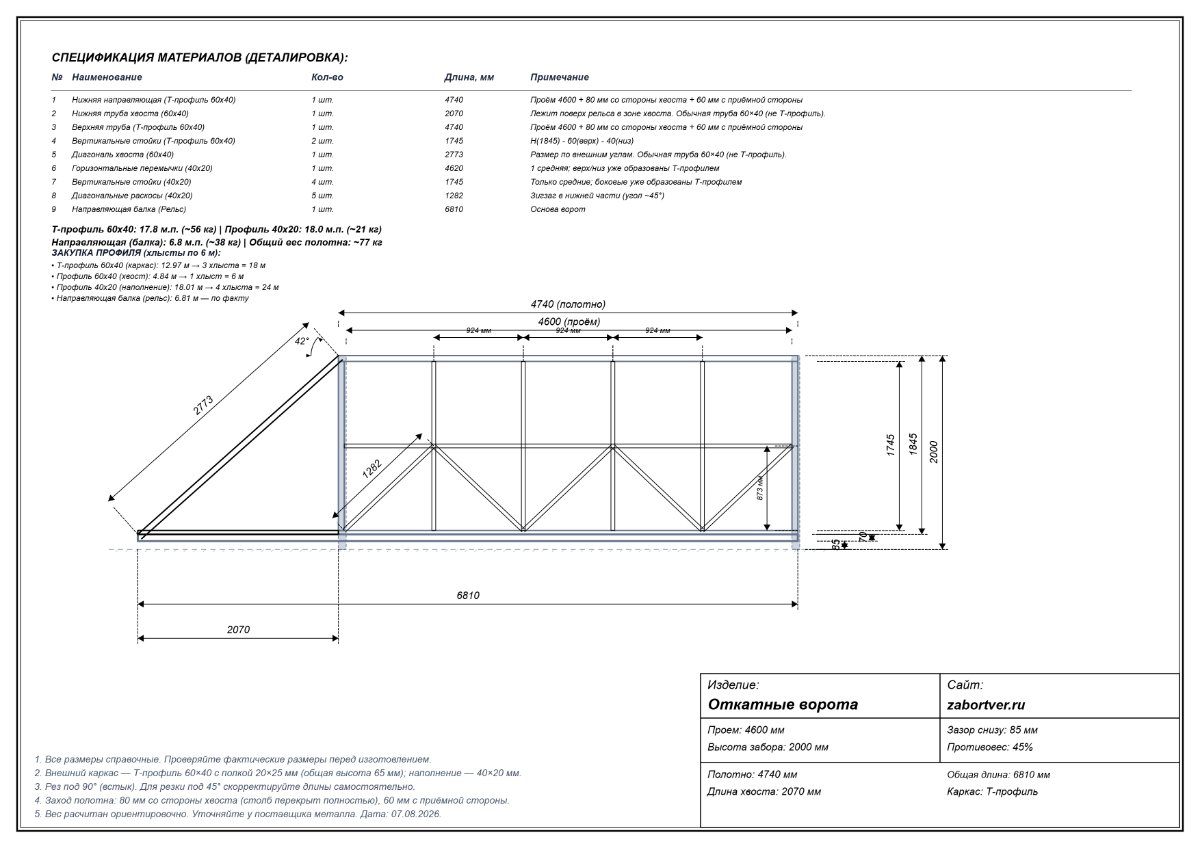

Чертёж откатных ворот 4600×2000 мм — вид спереди и карта раскроя
Параметры конструкции
Проём
4600×2000 мм
Каркас
Т-профиль 60×40
Противовес
45%
Общая длина
6810 мм
Детальная смета
Материалы, изготовление и выбранная комплектация
| Позиция | Стоимость |
|---|---|
| Т-профиль каркаса | 11 025 ₽ |
| Профиль 60×40 (хвост: диагональ + нижняя труба) | 2 422 ₽ |
| Внутренний профиль 40×20 | 4 503 ₽ |
| Направляющая балка | 8 172 ₽ |
| Изготовление, сварка и зачистка | 15 000 ₽ |
| ИТОГО | 41 100 ₽ |
Карта раскроя
Точные детали сохранённого расчёта
| Деталь | Шт. | Длина | Примечание |
|---|---|---|---|
| Нижняя направляющая (Т-профиль 60x40) | 1 | 4740 мм | Проём 4600 + 80 мм со стороны хвоста + 60 мм с приёмной стороны |
| Нижняя труба хвоста (60x40) | 1 | 2070 мм | Лежит поверх рельса в зоне хвоста. Обычная труба 60×40 (не Т-профиль). |
| Верхняя труба (Т-профиль 60x40) | 1 | 4740 мм | Проём 4600 + 80 мм со стороны хвоста + 60 мм с приёмной стороны |
| Вертикальные стойки (Т-профиль 60x40) | 2 | 1745 мм | H(1845) - 60(верх) - 40(низ) |
| Диагональ хвоста (60x40) | 1 | 2773 мм | Размер по внешним углам. Обычная труба 60×40 (не Т-профиль). |
| Горизонтальные перемычки (40x20) | 1 | 4620 мм | 1 средняя; верх/низ уже образованы Т-профилем |
| Вертикальные стойки (40x20) | 4 | 1745 мм | Только средние; боковые уже образованы Т-профилем |
| Диагональные раскосы (40x20) | 5 | 1282 мм | Зигзаг в нижней части (угол ~45°) |
| Направляющая балка (Рельс) | 1 | 6810 мм | Основа ворот |
Что учтено
Проём, высота, нижний зазор, длина противовеса, выбранный профиль, ролики, грунт, автоматика и доставка.
Для производства
Размеры каркаса и раскрой синхронизированы с чертежом. Перед изготовлением размеры проёма проверяет специалист.
Актуальная цена
Стоимость пересчитывается по текущим ценам из административной панели, поэтому лендинг не хранит устаревший итог.
Вопросы по этому расчёту
Можно ли изменить размеры после получения расчёта?
Да. Кнопка «Изменить параметры» вернёт точную конфигурацию в калькулятор ворот. После изменений можно получить обновлённый расчёт.
Что входит в скачиваемый чертёж?
На чертеже показаны основные размеры полотна, хвоста и проёма, профиль каркаса, узлы и карта раскроя деталей для изготовления.
Цена на странице окончательная?
Это предварительная стоимость по актуальным ценам из калькулятора. Менеджер подтверждает итог после проверки комплектации, доставки и условий монтажа.
