Каркас откатных ворот 4300×2000 мм в Твери

Основные характеристики

Материалы и оснащение учтены в смете

Самовывоз или доставка по расчёту

Стоимость работ не включена

SVG для просмотра, PNG для скачивания

Выберите размеры и комплектацию ворот

Выбранные материалы, оснащение и работы для этого проекта.

Количество, цена и стоимость каждой позиции

Стоимость требует уточнения. Откройте калькулятор, чтобы обновить расчёт.

Если выбрана доставка, она показана отдельной позицией и входит в итоговую сумму.

Самовывоз со склада в Твери

Доставка не выбрана и в стоимость не включена. Её можно добавить в калькуляторе.

Противовес — 45%. Общая длина створки — 6375 мм. Размеры проёма перед изготовлением проверяет специалист.

Для чертежа нужен новый расчёт. Откройте калькулятор и сохраните параметры.

Посмотреть карту раскроя

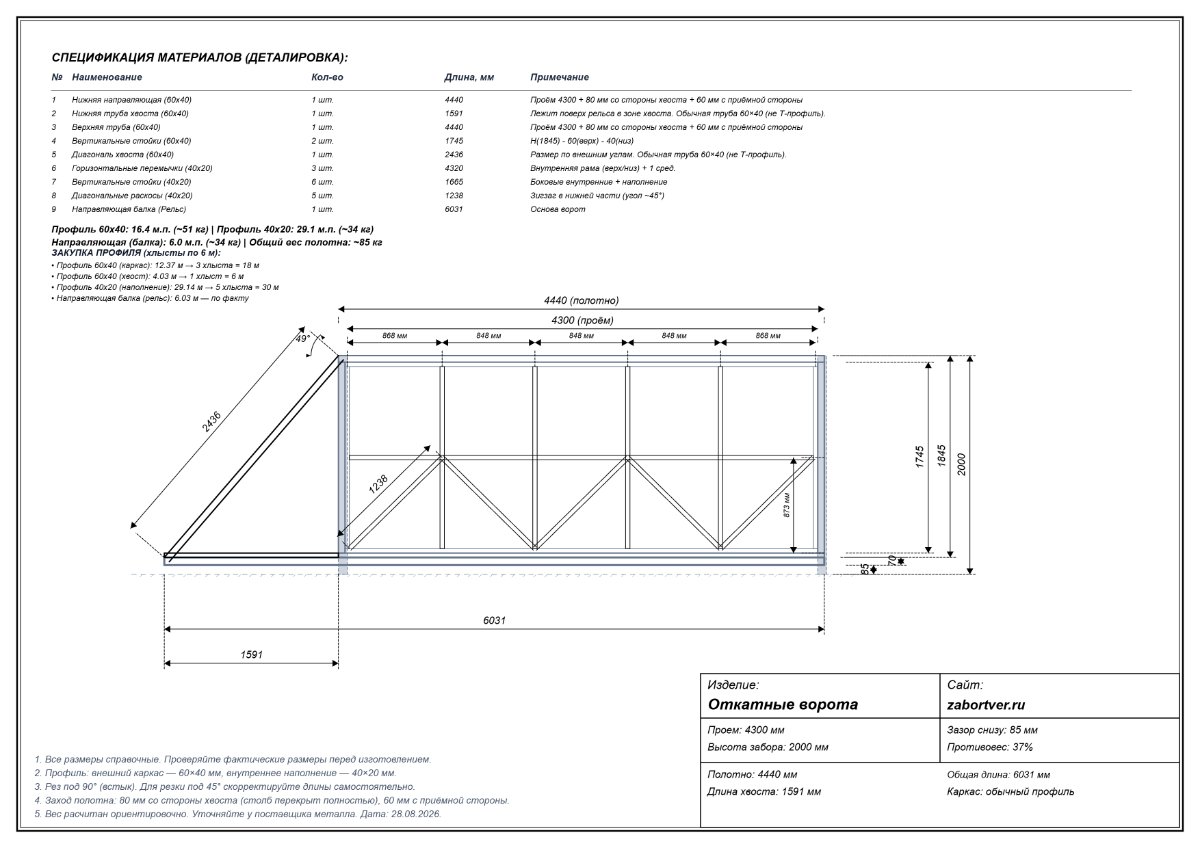

Векторный чертёж — размеры остаются чёткими при увеличении.

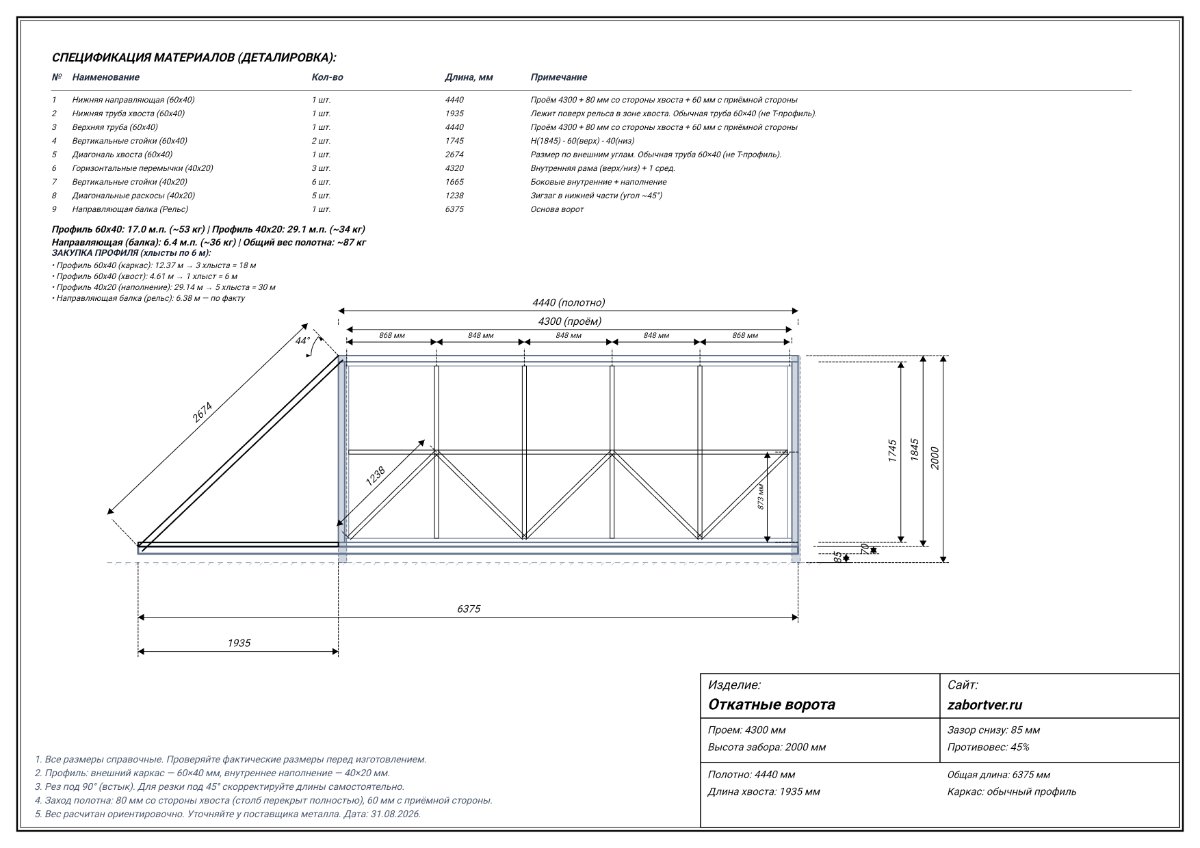

Карта раскроя деталей ворот
Деталь	Шт.	Длина
Нижняя направляющая (60x40)Проём 4300 + 80 мм со стороны хвоста + 60 мм с приёмной стороны	1	4440 мм
Нижняя труба хвоста (60x40)Лежит поверх рельса в зоне хвоста. Обычная труба 60×40 (не Т-профиль).	1	1935 мм
Верхняя труба (60x40)Проём 4300 + 80 мм со стороны хвоста + 60 мм с приёмной стороны	1	4440 мм
Вертикальные стойки (60x40)H(1845) - 60(верх) - 40(низ)	2	1745 мм
Диагональ хвоста (60x40)Размер по внешним углам. Обычная труба 60×40 (не Т-профиль).	1	2674 мм
Горизонтальные перемычки (40x20)Внутренняя рама (верх/низ) + 1 сред.	3	4320 мм
Вертикальные стойки (40x20)Боковые внутренние + наполнение	6	1665 мм
Диагональные раскосы (40x20)Зигзаг в нижней части (угол ~45°)	5	1238 мм
Направляющая балка (Рельс)Основа ворот	1	6375 мм

Каркас: труба 60×40. Хвост: труба 60×40. Наполнение: труба 40×20. Направляющий рельс указан отдельной деталью.

При комбинировании резов (верх 45°, низ 90°) для нижней части вычитают 40 мм, для верхней используют полную длину.

Какие размеры указаны в расчёте?

Проём 4300×2000 мм, нижний зазор 85 мм, противовес 45%.
