Расчёт по актуальным ценам
Откатные ворота под ключ для проёма 4020×2000 мм
Детальная стоимость, точная карта раскроя и производственный чертёж для выбранной конфигурации.
Предварительная стоимость
109 100 ₽

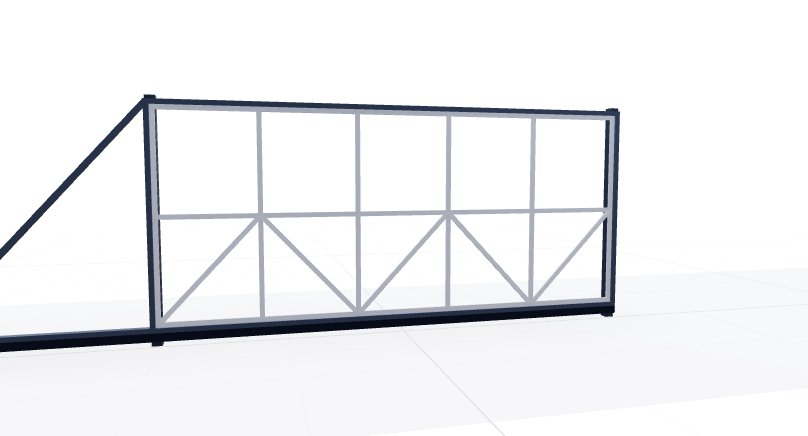

Ваши откатные ворота 4020×2000 мм — фото из 3D-проекта калькулятора

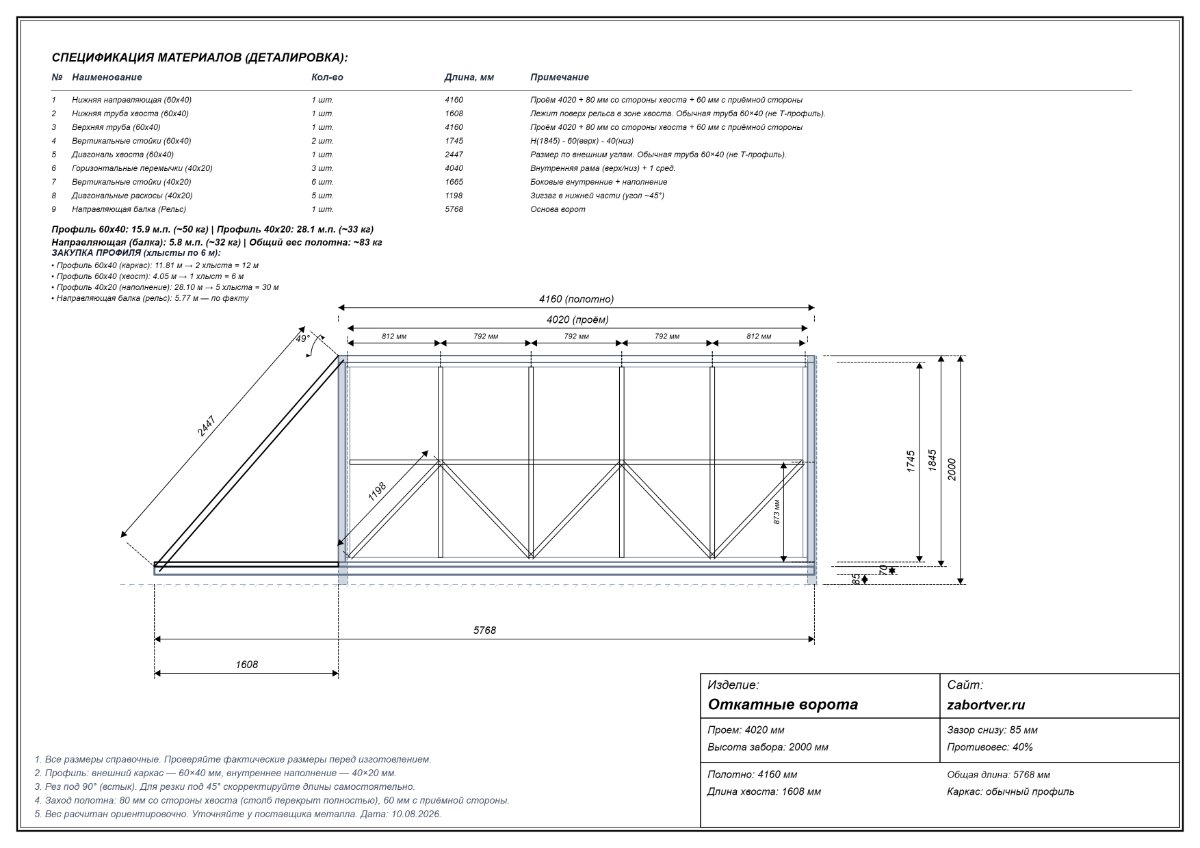

Чертёж откатных ворот 4020×2000 мм — вид спереди и карта раскроя
Параметры конструкции
Проём
4020×2000 мм
Каркас
Профиль 60×40
Противовес
40%
Общая длина
5768 мм
Детальная смета
Материалы, изготовление и выбранная комплектация
| Позиция | Стоимость |
|---|---|
| Профиль каркаса 60×40 | 2 923 ₽ |
| Профиль 60×40 (хвост: диагональ + нижняя труба) | 1 004 ₽ |
| Внутренний профиль 40×20 | 3 148 ₽ |
| Направляющая балка | 6 922 ₽ |
| Изготовление, сварка и зачистка | 15 000 ₽ |
| Комплект роликов | 4 500 ₽ |
| Грунтование каркаса | 3 500 ₽ |
| Заполнение ворот профлистом | 11 513 ₽ |
| Фундамент и установка | 25 000 ₽ |
| Автоматика | 30 000 ₽ |
| Зубчатая рейка 5.02 м | 3 765 ₽ |
| Пульт (2 шт) | 1 800 ₽ |
| ИТОГО | 109 100 ₽ |
Карта раскроя
Точные детали сохранённого расчёта
| Деталь | Шт. | Длина | Примечание |
|---|---|---|---|
| Нижняя направляющая (60x40) | 1 | 4160 мм | Проём 4020 + 80 мм со стороны хвоста + 60 мм с приёмной стороны |
| Нижняя труба хвоста (60x40) | 1 | 1608 мм | Лежит поверх рельса в зоне хвоста. Обычная труба 60×40 (не Т-профиль). |
| Верхняя труба (60x40) | 1 | 4160 мм | Проём 4020 + 80 мм со стороны хвоста + 60 мм с приёмной стороны |
| Вертикальные стойки (60x40) | 2 | 1745 мм | H(1845) - 60(верх) - 40(низ) |
| Диагональ хвоста (60x40) | 1 | 2447 мм | Размер по внешним углам. Обычная труба 60×40 (не Т-профиль). |
| Горизонтальные перемычки (40x20) | 3 | 4040 мм | Внутренняя рама (верх/низ) + 1 сред. |
| Вертикальные стойки (40x20) | 6 | 1665 мм | Боковые внутренние + наполнение |
| Диагональные раскосы (40x20) | 5 | 1198 мм | Зигзаг в нижней части (угол ~45°) |
| Направляющая балка (Рельс) | 1 | 5768 мм | Основа ворот |
Что учтено
Проём, высота, нижний зазор, длина противовеса, выбранный профиль, ролики, грунт, автоматика и доставка.
Для производства
Размеры каркаса и раскрой синхронизированы с чертежом. Перед изготовлением размеры проёма проверяет специалист.
Актуальная цена
Стоимость пересчитывается по текущим ценам из административной панели, поэтому лендинг не хранит устаревший итог.
Вопросы по этому расчёту
Можно ли изменить размеры после получения расчёта?
Да. Кнопка «Изменить параметры» вернёт точную конфигурацию в калькулятор ворот. После изменений можно получить обновлённый расчёт.
Что входит в скачиваемый чертёж?
На чертеже показаны основные размеры полотна, хвоста и проёма, профиль каркаса, узлы и карта раскроя деталей для изготовления.
Цена на странице окончательная?
Это предварительная стоимость по актуальным ценам из калькулятора. Менеджер подтверждает итог после проверки комплектации, доставки и условий монтажа.
