Расчёт по актуальным ценам
Каркас откатных ворот без монтажа для проёма 3930×1740 мм в Твери
Детальная стоимость, точная карта раскроя и производственный чертёж для выбранной конфигурации.
Предварительная стоимость
33 200 ₽

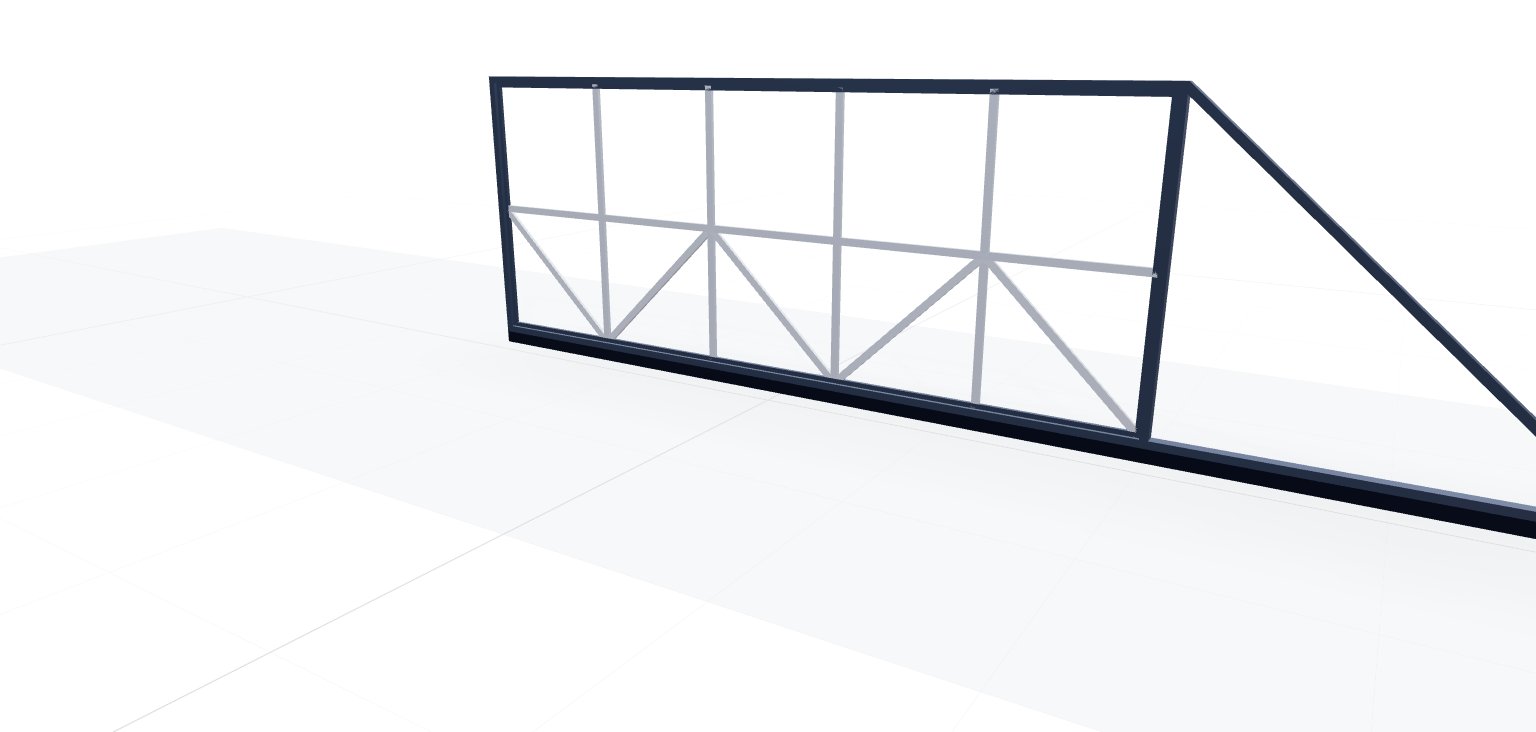

Ваши откатные ворота 3930×1740 мм — фото из 3D-проекта калькулятора

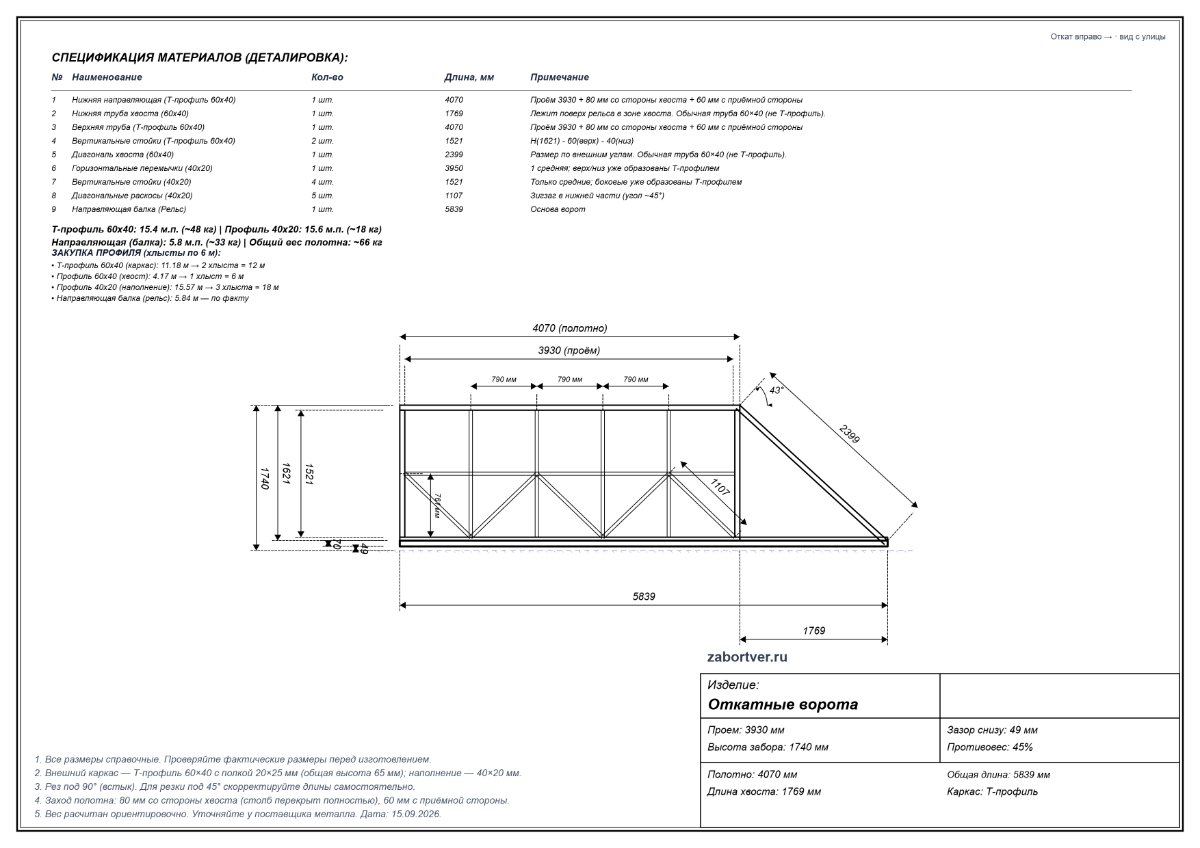

Чертёж откатных ворот 3930×1740 мм — вид спереди и карта раскроя
Параметры конструкции
Проём
3930×1740 мм
Каркас
Т-профиль 60×40
Противовес
45%
Общая длина
5839 мм
Детальная смета
Материалы, изготовление и выбранная комплектация
| Позиция | Стоимость |
|---|---|
| Т-профиль каркаса | 8 387 ₽ |
| Профиль 60×40 (хвост: диагональ + нижняя труба) | 1 032 ₽ |
| Внутренний профиль 40×20 | 1 744 ₽ |
| Направляющая балка | 7 007 ₽ |
| Изготовление, сварка и зачистка | 15 000 ₽ |
| ИТОГО | 33 200 ₽ |
Карта раскроя
Точные детали сохранённого расчёта
| Деталь | Шт. | Длина | Примечание |
|---|---|---|---|
| Нижняя направляющая (Т-профиль 60x40) | 1 | 4070 мм | Проём 3930 + 80 мм со стороны хвоста + 60 мм с приёмной стороны |
| Нижняя труба хвоста (60x40) | 1 | 1769 мм | Лежит поверх рельса в зоне хвоста. Обычная труба 60×40 (не Т-профиль). |
| Верхняя труба (Т-профиль 60x40) | 1 | 4070 мм | Проём 3930 + 80 мм со стороны хвоста + 60 мм с приёмной стороны |
| Вертикальные стойки (Т-профиль 60x40) | 2 | 1521 мм | H(1621) - 60(верх) - 40(низ) |
| Диагональ хвоста (60x40) | 1 | 2399 мм | Размер по внешним углам. Обычная труба 60×40 (не Т-профиль). |
| Горизонтальные перемычки (40x20) | 1 | 3950 мм | 1 средняя; верх/низ уже образованы Т-профилем |
| Вертикальные стойки (40x20) | 4 | 1521 мм | Только средние; боковые уже образованы Т-профилем |
| Диагональные раскосы (40x20) | 5 | 1107 мм | Зигзаг в нижней части (угол ~45°) |
| Направляющая балка (Рельс) | 1 | 5839 мм | Основа ворот |
Что учтено
Проём, высота, нижний зазор, длина противовеса, выбранный профиль, ролики, грунт, автоматика и доставка.
Для производства
Размеры каркаса и раскрой синхронизированы с чертежом. Перед изготовлением размеры проёма проверяет специалист.
Актуальная цена
Стоимость рассчитывается по актуальным ценам на момент расчёта.
Вопросы по этому расчёту
Можно ли изменить размеры после получения расчёта?
Да. Кнопка «Изменить параметры» вернёт точную конфигурацию в калькулятор ворот. После изменений можно получить обновлённый расчёт.
Что входит в скачиваемый чертёж?
На чертеже показаны основные размеры полотна, хвоста и проёма, профиль каркаса, узлы и карта раскроя деталей для изготовления.
Цена на странице окончательная?
Это предварительная стоимость по актуальным ценам из калькулятора. Менеджер подтверждает итог после проверки комплектации, доставки и условий монтажа.
