Расчёт по актуальным ценам
Комплект откатных ворот без монтажа для проёма 3850×1600 мм в Твери
Детальная стоимость, точная карта раскроя и производственный чертёж для выбранной конфигурации.
Предварительная стоимость
40 400 ₽

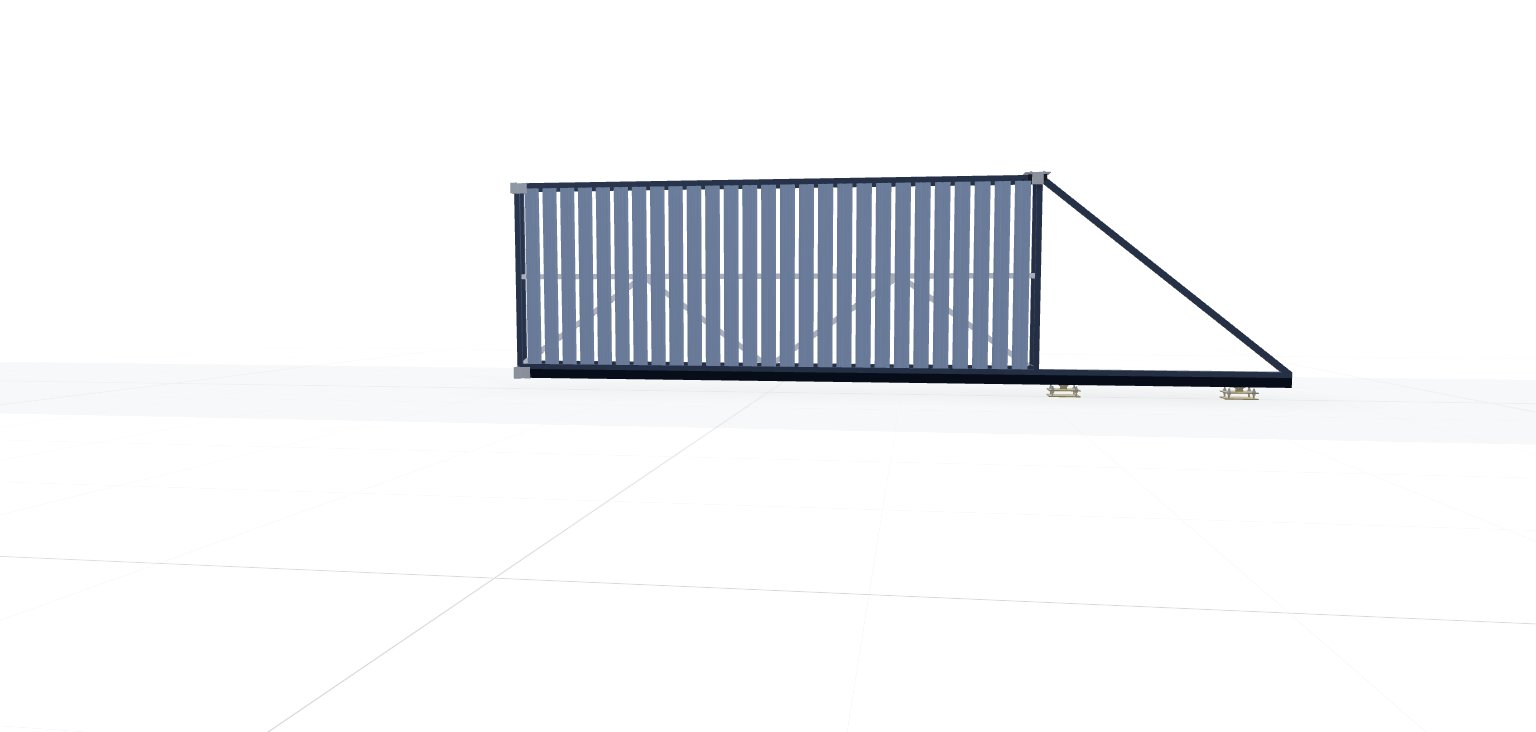

Ваши откатные ворота 3850×1600 мм — фото из 3D-проекта калькулятора

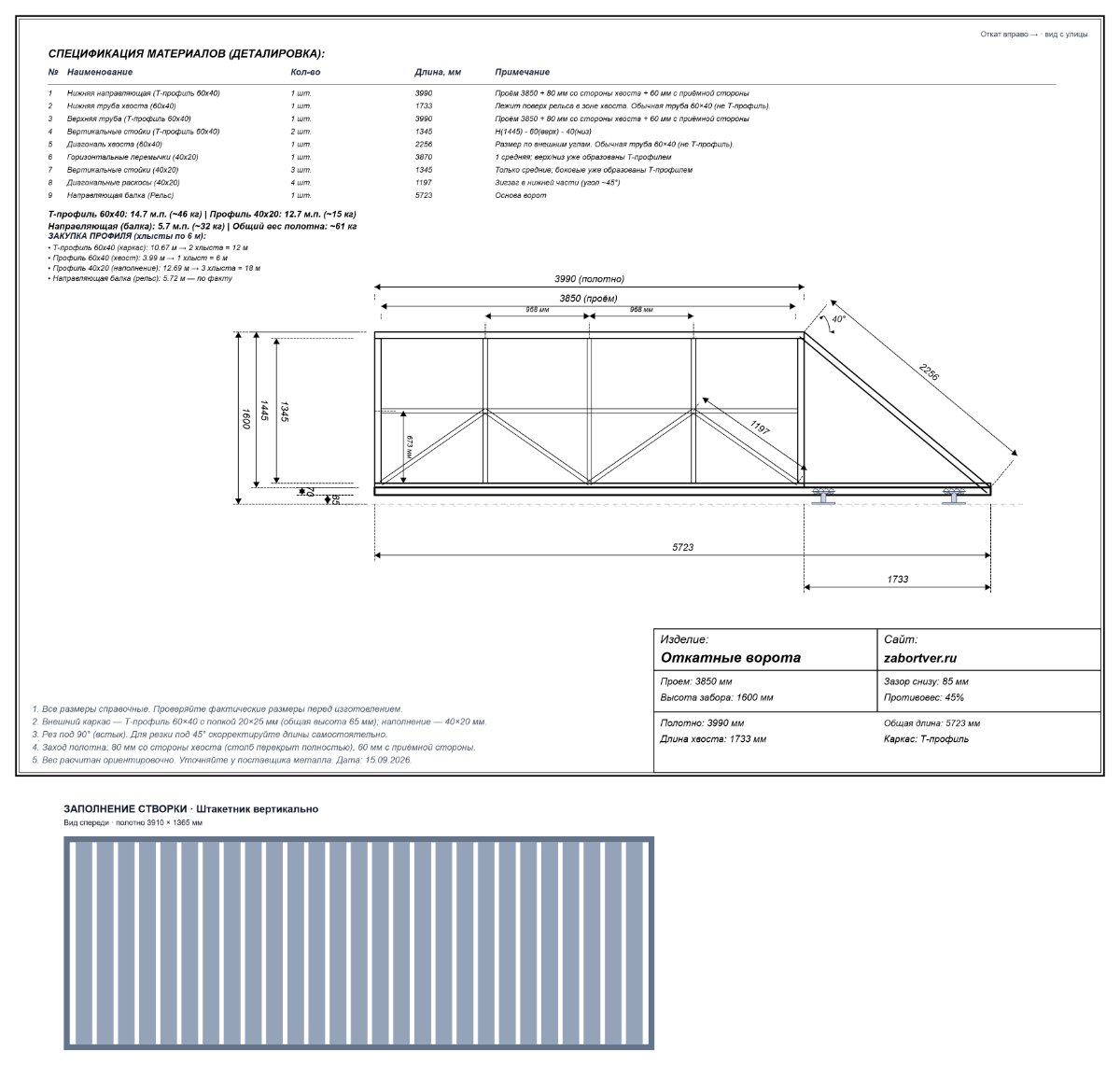

Чертёж откатных ворот 3850×1600 мм — вид спереди и карта раскроя
Параметры конструкции
Проём
3850×1600 мм
Каркас
Т-профиль 60×40
Противовес
45%
Общая длина
5723 мм
Детальная смета
Материалы, изготовление и выбранная комплектация
| Позиция | Стоимость |
|---|---|
| Т-профиль каркаса | 8 003 ₽ |
| Профиль 60×40 (хвост: диагональ + нижняя труба) | 987 ₽ |
| Внутренний профиль 40×20 | 1 422 ₽ |
| Направляющая балка | 6 868 ₽ |
| Изготовление, сварка и зачистка | 15 000 ₽ |
| Комплект роликов | 4 500 ₽ |
| Заполнение: Штакетник вертикально (27 шт.) | 3 022 ₽ |
| Крепёж заполнения | 648 ₽ |
| ИТОГО | 40 400 ₽ |
Карта раскроя
Точные детали сохранённого расчёта
| Деталь | Шт. | Длина | Примечание |
|---|---|---|---|
| Нижняя направляющая (Т-профиль 60x40) | 1 | 3990 мм | Проём 3850 + 80 мм со стороны хвоста + 60 мм с приёмной стороны |
| Нижняя труба хвоста (60x40) | 1 | 1733 мм | Лежит поверх рельса в зоне хвоста. Обычная труба 60×40 (не Т-профиль). |
| Верхняя труба (Т-профиль 60x40) | 1 | 3990 мм | Проём 3850 + 80 мм со стороны хвоста + 60 мм с приёмной стороны |
| Вертикальные стойки (Т-профиль 60x40) | 2 | 1345 мм | H(1445) - 60(верх) - 40(низ) |
| Диагональ хвоста (60x40) | 1 | 2256 мм | Размер по внешним углам. Обычная труба 60×40 (не Т-профиль). |
| Горизонтальные перемычки (40x20) | 1 | 3870 мм | 1 средняя; верх/низ уже образованы Т-профилем |
| Вертикальные стойки (40x20) | 3 | 1345 мм | Только средние; боковые уже образованы Т-профилем |
| Диагональные раскосы (40x20) | 4 | 1197 мм | Зигзаг в нижней части (угол ~45°) |
| Направляющая балка (Рельс) | 1 | 5723 мм | Основа ворот |
Что учтено
Проём, высота, нижний зазор, длина противовеса, выбранный профиль, ролики, грунт, автоматика и доставка.
Для производства
Размеры каркаса и раскрой синхронизированы с чертежом. Перед изготовлением размеры проёма проверяет специалист.
Актуальная цена
Стоимость рассчитывается по актуальным ценам на момент расчёта.
Вопросы по этому расчёту
Можно ли изменить размеры после получения расчёта?
Да. Кнопка «Изменить параметры» вернёт точную конфигурацию в калькулятор ворот. После изменений можно получить обновлённый расчёт.
Что входит в скачиваемый чертёж?
На чертеже показаны основные размеры полотна, хвоста и проёма, профиль каркаса, узлы и карта раскроя деталей для изготовления.
Цена на странице окончательная?
Это предварительная стоимость по актуальным ценам из калькулятора. Менеджер подтверждает итог после проверки комплектации, доставки и условий монтажа.
