Каркас и размеры
Открыть чертёж крупнее ↗1 / 3
Индивидуальный расчёт · № 359

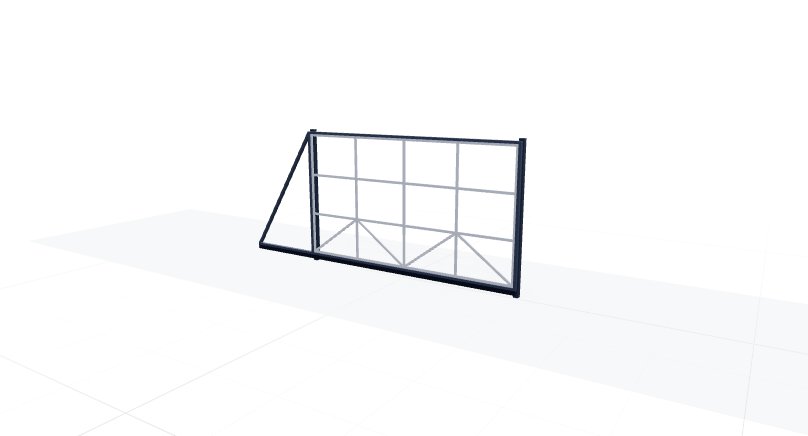

Откатные ворота3750×2350 мм
Каркас — профиль 60×40, без монтажа.
Каркас ворот
Профиль 60×40 мм
Без автоматики
Можно добавить в калькуляторе
Без монтажа
Для самостоятельной установки
Чертёж и смета
По размерам вашего проекта
Основные характеристики
- Ширина проёма
- 3750 мм
- Высота ворот
- 2350 мм
- Заполнение
- Без заполнения
- Каркас
- Профиль 60×40 мм
- Тип ворот
- Откатные (консольные)
- Автоматика
- Не включена
- Монтаж
- Не включён
Выбранная комплектация
Материалы и оснащение учтены в смете
Удобное получение
Самовывоз или доставка по расчёту
Самостоятельный монтаж
Стоимость работ не включена
Размеры и чертёж
SVG для просмотра, PNG для скачивания
Измените параметры под свой проект
Выберите размеры и комплектацию ворот
Ваша комплектация
Выбранные материалы, оснащение и работы для этого проекта.
- Роликовая система
- Включена
- Столбы
- Не включены
- Грунтование
- Не включено
Подробная смета
Количество, цена и стоимость каждой позиции
Стоимость требует уточнения. Откройте калькулятор, чтобы обновить расчёт.
Стоимость комплекта округляется до 100 ₽. Доставка добавляется отдельно и входит в итоговую сумму.
Получение заказа
Самовывоз со склада в Твери
Доставка не выбрана и в стоимость не включена. Её можно добавить в калькуляторе.

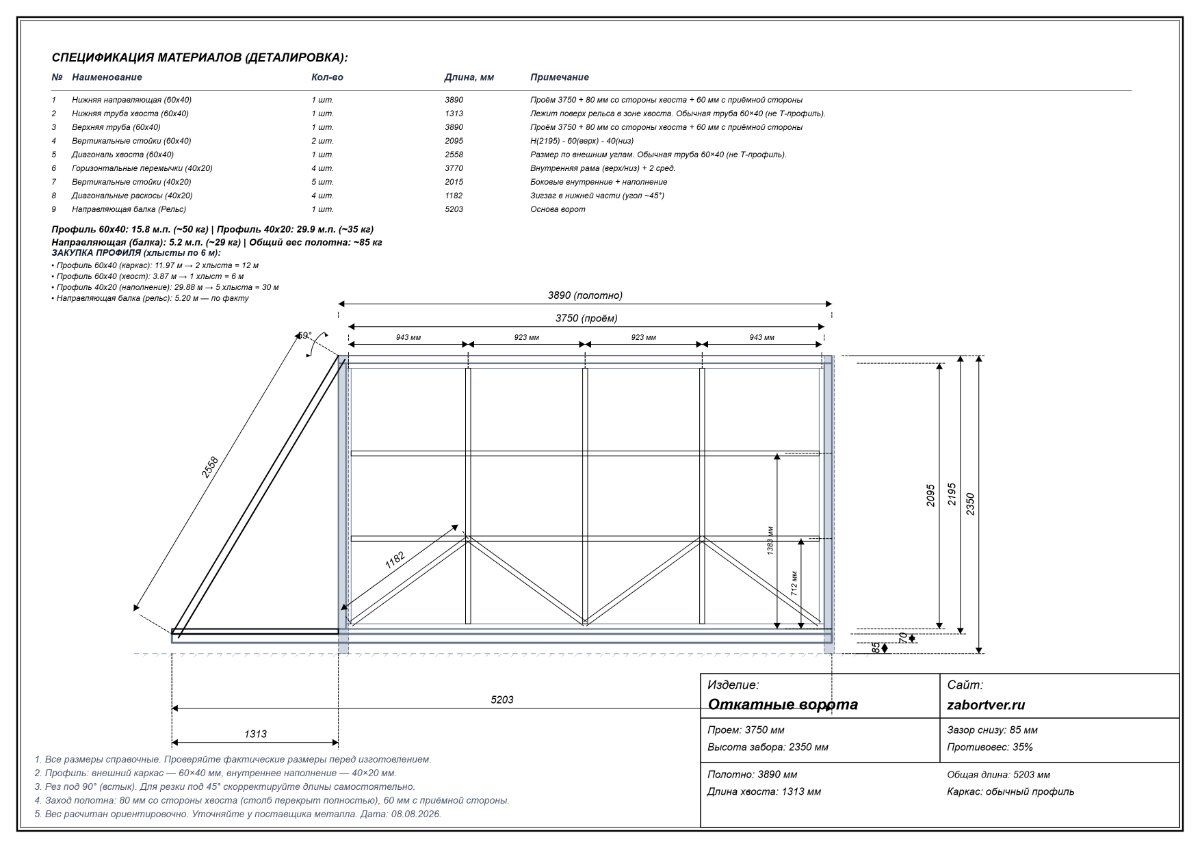

Чертёж и детали конструкции
Противовес — 35%. Общая длина створки — 5203 мм. Размеры проёма перед изготовлением проверяет специалист.
Открыть чертёж крупнее ↗Заполнение
Открыть чертёж крупнее ↗Посмотреть карту раскроя
Векторный чертёж — размеры остаются чёткими при увеличении.
| Деталь | Шт. | Длина |
|---|---|---|
| Нижняя направляющая (60x40)Проём 3750 + 80 мм со стороны хвоста + 60 мм с приёмной стороны | 1 | 3890 мм |
| Нижняя труба хвоста (60x40)Лежит поверх рельса в зоне хвоста. Обычная труба 60×40 (не Т-профиль). | 1 | 1313 мм |
| Верхняя труба (60x40)Проём 3750 + 80 мм со стороны хвоста + 60 мм с приёмной стороны | 1 | 3890 мм |
| Вертикальные стойки (60x40)H(2195) - 60(верх) - 40(низ) | 2 | 2095 мм |
| Диагональ хвоста (60x40)Размер по внешним углам. Обычная труба 60×40 (не Т-профиль). | 1 | 2558 мм |
| Горизонтальные перемычки (40x20)Внутренняя рама (верх/низ) + 2 сред. | 4 | 3770 мм |
| Вертикальные стойки (40x20)Боковые внутренние + наполнение | 5 | 2015 мм |
| Диагональные раскосы (40x20)Зигзаг в нижней части (угол ~45°) | 4 | 1182 мм |
| Направляющая балка (Рельс)Основа ворот | 1 | 5203 мм |
Об этом расчёте
Какие размеры указаны в расчёте?
Проём 3750×2350 мм, нижний зазор 85 мм, противовес 35%.
В расчёте есть автоматика?
Нет, в этом расчёте автоматика не включена.
Обсудим ваш проект
Проверим размеры и комплектацию, согласуем изготовление.
