Расчёт по актуальным ценам
Каркас откатных ворот без монтажа для проёма 3430×2010 мм
Детальная стоимость, точная карта раскроя и производственный чертёж для выбранной конфигурации.
Предварительная стоимость
30 900 ₽

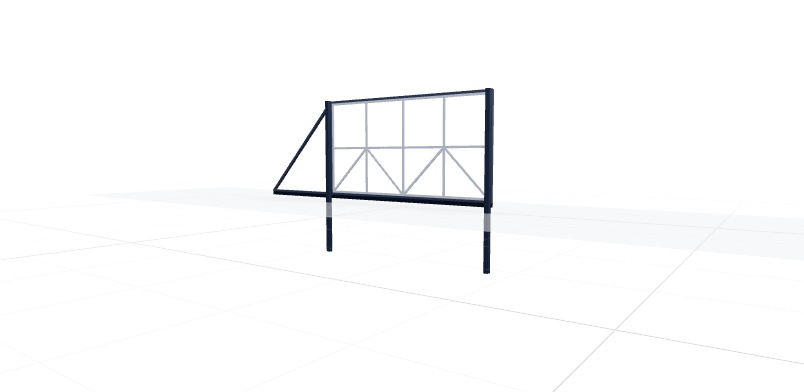

Ваши откатные ворота 3430×2010 мм — фото из 3D-проекта калькулятора

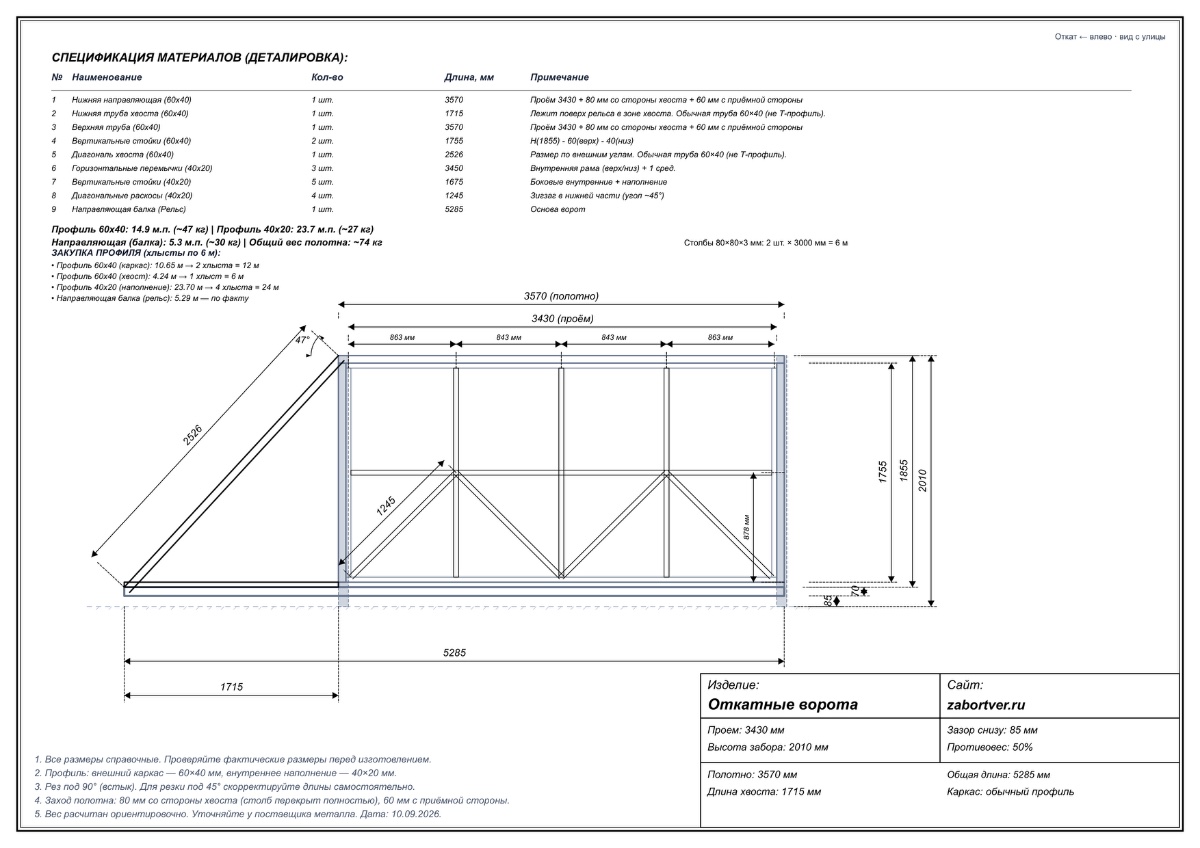

Чертёж откатных ворот 3430×2010 мм — вид спереди и карта раскроя
Параметры конструкции
Проём
3430×2010 мм
Каркас
Профиль 60×40
Противовес
50%
Общая длина
5285 мм
Детальная смета
Материалы, изготовление и выбранная комплектация
| Позиция | Стоимость |
|---|---|
| Профиль 60×40 (каркас и хвост) | 3 686 ₽ |
| Внутренний профиль 40×20 | 2 655 ₽ |
| Направляющая балка | 6 342 ₽ |
| Изготовление, сварка и зачистка | 15 000 ₽ |
| Столбы 80×80×3 мм — 2 шт. по 3 м | 3 213 ₽ |
| ИТОГО | 30 900 ₽ |
Карта раскроя
Точные детали сохранённого расчёта
| Деталь | Шт. | Длина | Примечание |
|---|---|---|---|
| Нижняя направляющая (60x40) | 1 | 3570 мм | Проём 3430 + 80 мм со стороны хвоста + 60 мм с приёмной стороны |
| Нижняя труба хвоста (60x40) | 1 | 1715 мм | Лежит поверх рельса в зоне хвоста. Обычная труба 60×40 (не Т-профиль). |
| Верхняя труба (60x40) | 1 | 3570 мм | Проём 3430 + 80 мм со стороны хвоста + 60 мм с приёмной стороны |
| Вертикальные стойки (60x40) | 2 | 1755 мм | H(1855) - 60(верх) - 40(низ) |
| Диагональ хвоста (60x40) | 1 | 2526 мм | Размер по внешним углам. Обычная труба 60×40 (не Т-профиль). |
| Горизонтальные перемычки (40x20) | 3 | 3450 мм | Внутренняя рама (верх/низ) + 1 сред. |
| Вертикальные стойки (40x20) | 5 | 1675 мм | Боковые внутренние + наполнение |
| Диагональные раскосы (40x20) | 4 | 1245 мм | Зигзаг в нижней части (угол ~45°) |
| Направляющая балка (Рельс) | 1 | 5285 мм | Основа ворот |
Что учтено
Проём, высота, нижний зазор, длина противовеса, выбранный профиль, ролики, грунт, автоматика и доставка.
Для производства
Размеры каркаса и раскрой синхронизированы с чертежом. Перед изготовлением размеры проёма проверяет специалист.
Актуальная цена
Стоимость рассчитывается по актуальным ценам на момент расчёта.
Вопросы по этому расчёту
Можно ли изменить размеры после получения расчёта?
Да. Кнопка «Изменить параметры» вернёт точную конфигурацию в калькулятор ворот. После изменений можно получить обновлённый расчёт.
Что входит в скачиваемый чертёж?
На чертеже показаны основные размеры полотна, хвоста и проёма, профиль каркаса, узлы и карта раскроя деталей для изготовления.
Цена на странице окончательная?
Это предварительная стоимость по актуальным ценам из калькулятора. Менеджер подтверждает итог после проверки комплектации, доставки и условий монтажа.
Проверить расчёт перед изготовлением
Уточним комплектацию, условия доставки или монтажа и подтвердим стоимость.
