Навес 9100×6000 мм односкатный, кровля профнастил (пояс 40x40x3.0, шаг 1200 мм) в Твери: расчёт, цены и чертёж

Основные характеристики

Пролёт между опорами: 9100 мм
Длина навеса: 6000 мм
Высота стоек: 3000 мм
Кровля: Профнастил
Шаг ферм, не более: 1200 мм
Фактический шаг ферм: 1 200 мм
Профиль поясов: 40x40x3.0
Профиль решётки: 40x40x1.5
Расчётная масса: 1 547,37 кг

Проект в деталях

Измените параметры под свой проект

Выберите размеры, профили и комплектацию навеса в калькуляторе.

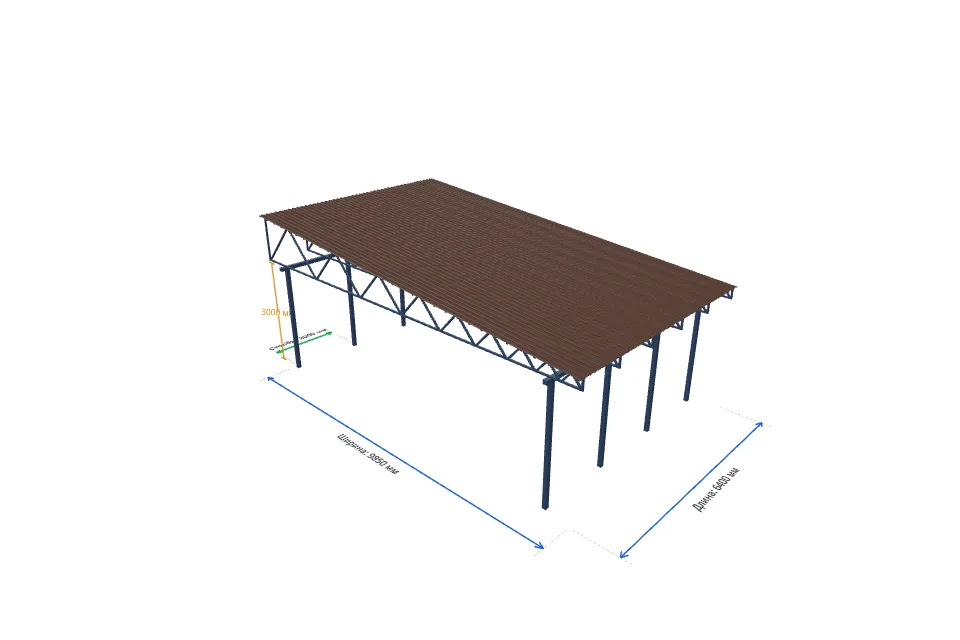

Автомобильный навес 9100×6000 мм — из чего складывается расчёт

Расчёт относится к конкретному навесу шириной 9100 мм и длиной 6000 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.

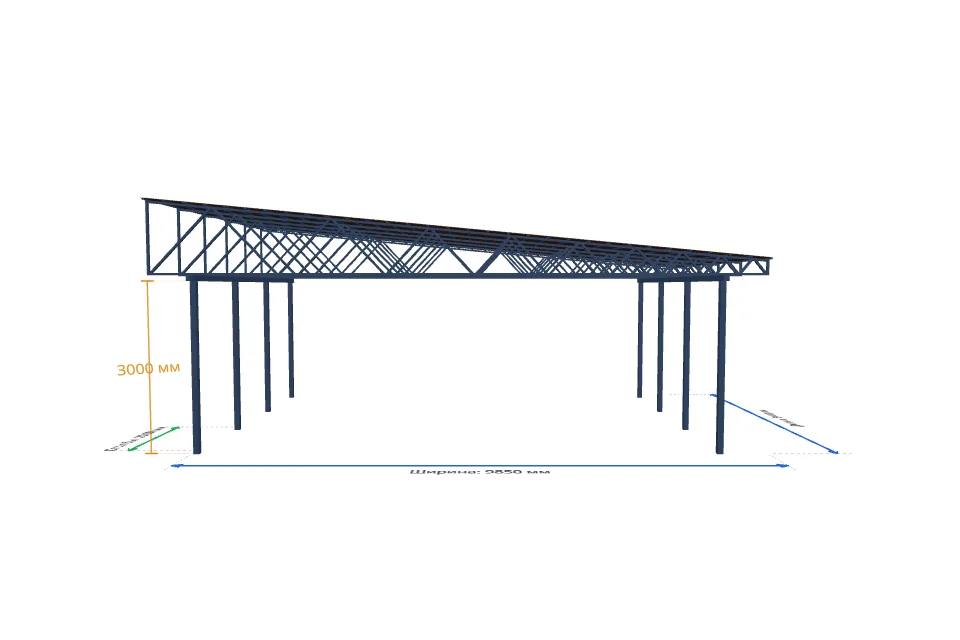

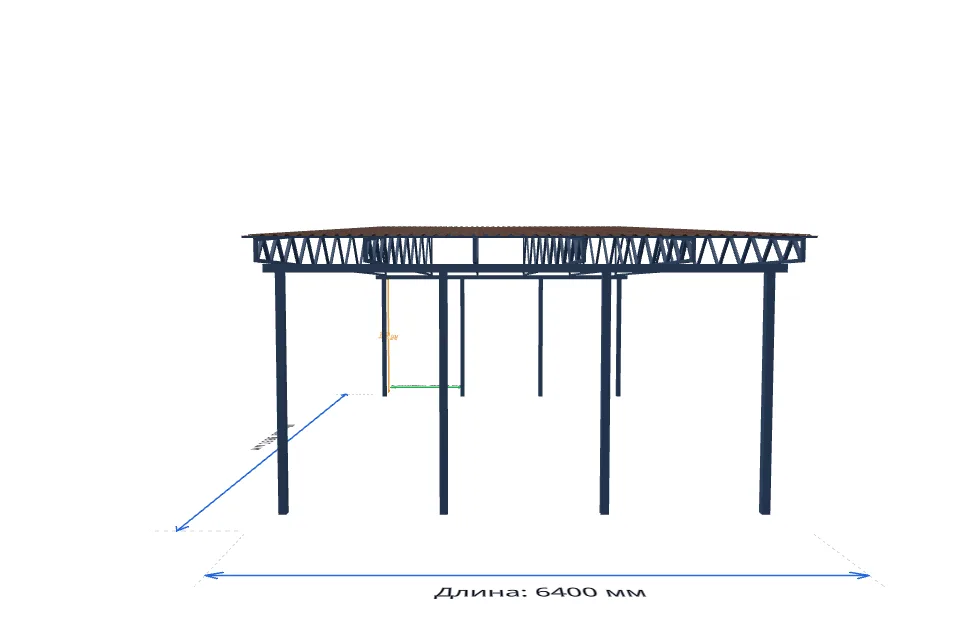

Геометрия: пролёт между опорами — 9100 мм, длина — 6000 мм, высота стоек — 3000 мм. Поперечных ферм — 6, заданный максимальный шаг между ними — 1200 мм. Конструктивная высота ферм — 230 мм, подъём или перепад — 1000 мм.

Каркас: пояса ферм — профиль 40x40x3.0, решётка — 40x40x1.5, прогоны — 40x20x1.5, стойки и продольная обвязка — 100x100x4.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 465,85 м, расчётная масса металлокаркаса — 1 547,37 кг.

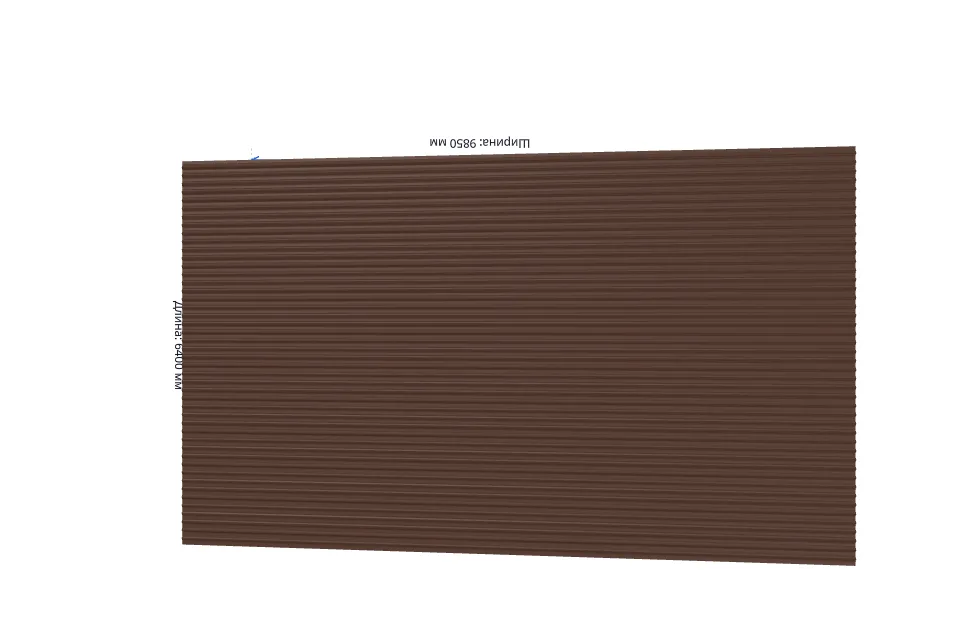

Кровля: профнастил, расчётная площадь — 68,78 м². Ветровые планки по двум торцам — 21.5 м.

Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 75,18 м². Подготовка и окраска включены в смету отдельной строкой.

Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».

Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.

Что входит в стоимость

Металлокаркас и выбранная кровля
Изготовление комплекта и монтаж — отдельными строками
Проверка снеговой нагрузки и чертёж
Доставка, основание и дополнительные работы — отдельно

Срок изготовления и монтажа навеса уточняется по площадке.

Комплект с изготовлением

326 810 ₽

Монтаж

110 710 ₽

Доставка

Не включена

Детальная смета

Позиция	Количество	Стоимость
Пояса, профиль 40x40x3.0	136.7 м	33 649 ₽
Решётка, профиль 40x40x1.5	87.5 м	12 824 ₽
Прогоны, профиль 40x20x1.5	204.8 м	22 340 ₽
Стойки и обвязка, профиль 100x100x4.0	36.8 м	31 526 ₽
Кровельное покрытие	68.8 м²	48 147 ₽
Ветровая (торцевая) планка — два торца кровли	21.5 м	9 672 ₽
Подготовка и окраска профильных труб со всех сторон	75.2 м²	26 311 ₽
Изготовление комплекта	комплект	142 342 ₽
Монтаж на участке	комплекс	110 710 ₽
ИТОГО		437 521 ₽

Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 30.09.2026. Окончательную комплектацию и цену подтвердит менеджер.

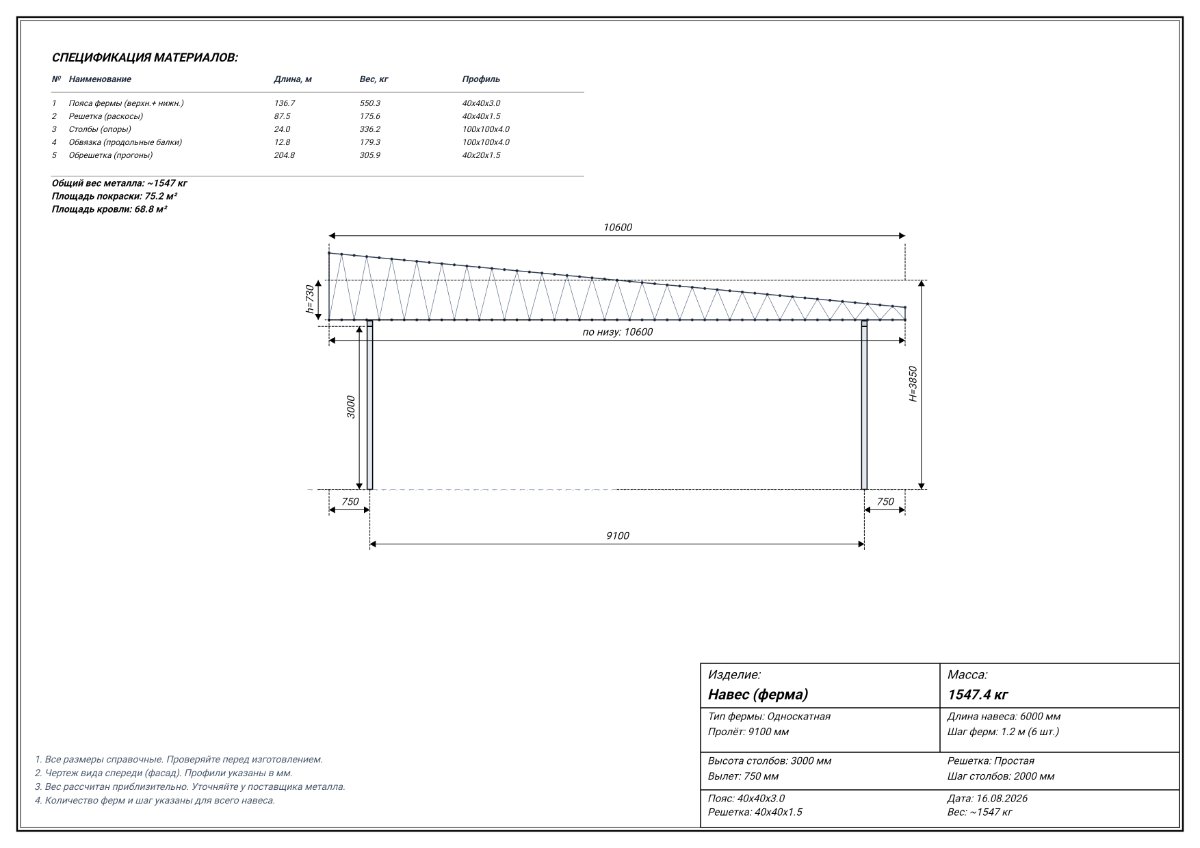

Чертёж навеса

Подготовка чертежа

Чертёж фермы

Чертёж фермы для навеса 9100×6000 мм — с размерами и снеговой нагрузкой

Готовим чертёж фермы

Автомобильный навес 9100×6000 мм

Доставка

Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.

Рассчитать доставку

Монтаж и подготовка площадки

Монтаж на участке выбран и включён в смету отдельной строкой.

Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Стоимость основания в эту смету не входит.

Инженерная проверка

Статус: Проходит. Прогиб 6,1 мм, коэффициент запаса 1,68.

Выбранная нагрузка

Снеговая нагрузка — 80 кг/м².

Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.

Снеговая нагрузка

Расчёт конструкции выполнен на снеговую нагрузку 80 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.

Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.

При неизменных параметрах расчёт по снеговой нагрузке охватывает 8 населённых пунктов со значением Sg ≤ 80 кг/м²:

Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м².

Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

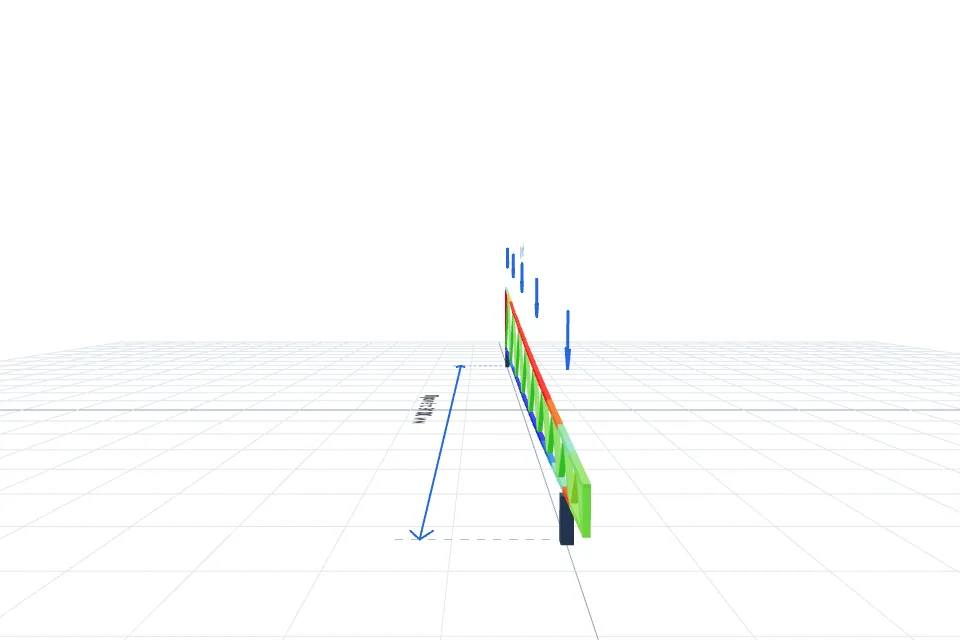

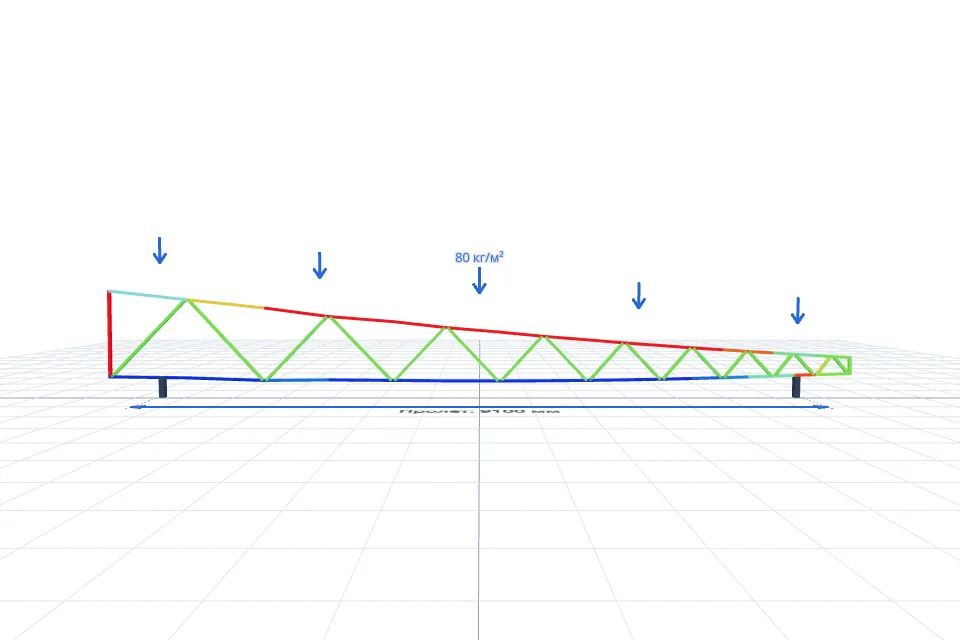

Испытание фермы нагрузкой (МКЭ)

Напряжения в профилях: зелёный — норма, жёлтый — повышенные, красный — предел; бордовый — риск потери устойчивости

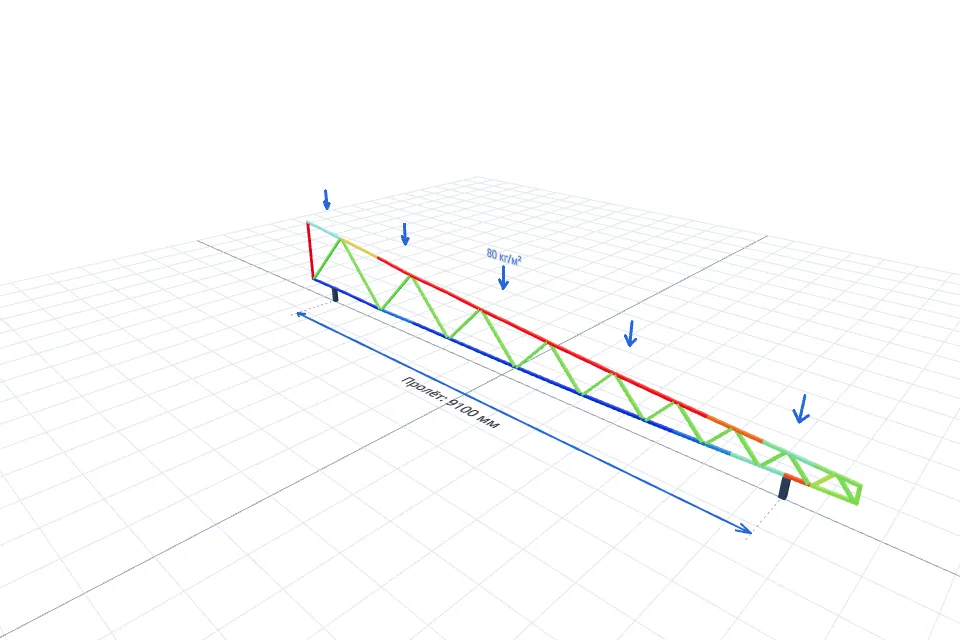

Ферма навеса 9100×6000 мм — проверка нагрузки — перспектива, напряжения в профилях (МКЭ)

Вопросы по этому расчёту

Можно ли изменить размеры навеса?

Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.

Что входит в чертёж навеса?

Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.

Учтена ли снеговая нагрузка?

На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.

Цена окончательная?

Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
