Автомобильный навес 9100×20000 мм односкатная из профнастил: расчёт, цены и чертёж в Твери
Смета для навеса: односкатная фермы, кровля из профнастил, опоры и каркас. Проверка снеговой нагрузки, параметры профилей и производственный чертёж.
Предварительная стоимость
1 869 468 ₽
Комплект с монтажом
- Комплект с изготовлением
- 1 183 244 ₽
- Монтаж
- 686 224 ₽
- Доставка
- Не включена
Виды навеса
Камера и масштаб выставлены автоматически по габаритам конструкции
Испытание фермы нагрузкой (МКЭ)

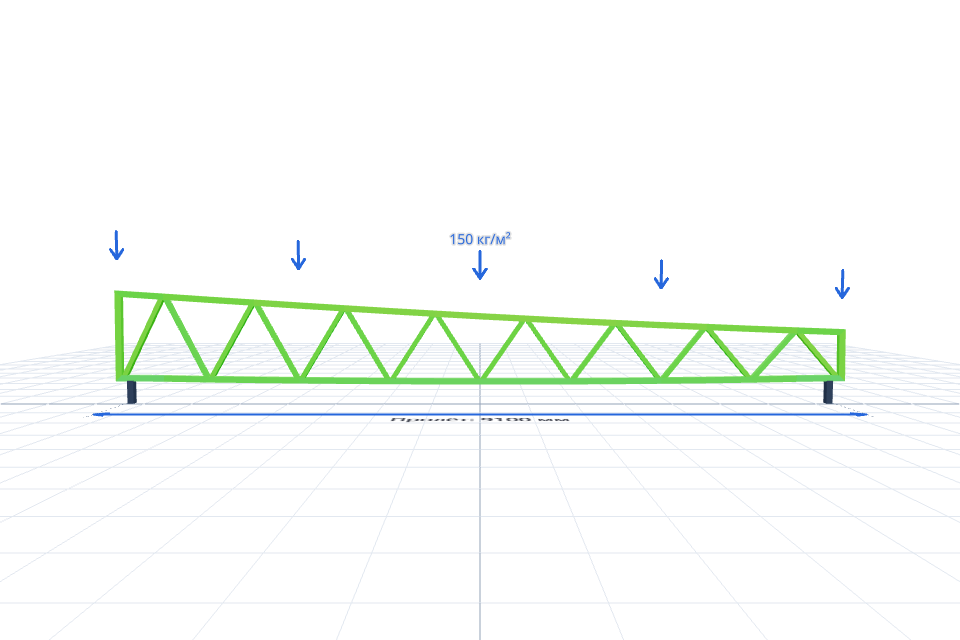

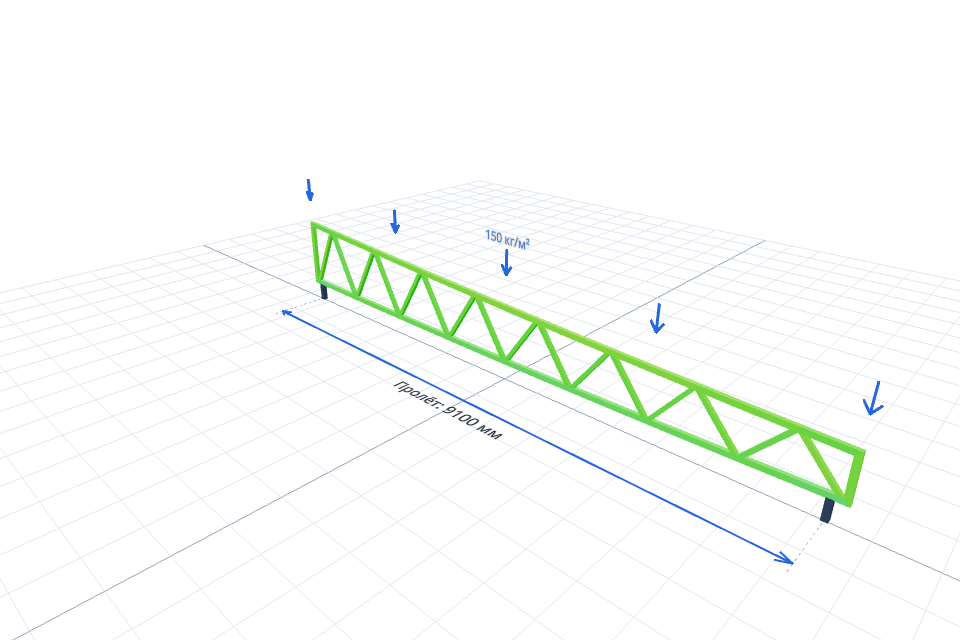

Напряжения в профилях: зелёный — норма, жёлтый — повышенные, красный — предел; бордовый — риск потери устойчивости
Чертёж навеса
Подготовка чертежа
Чертёж фермы

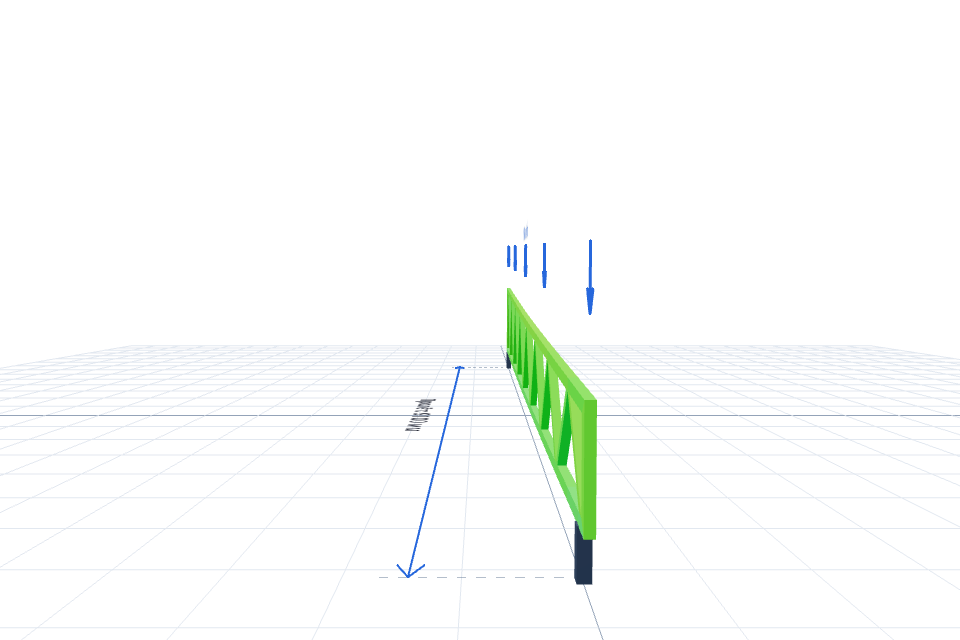

Чертёж фермы для навеса 9100×20000 мм — с размерами и снеговой нагрузкой
Готовим чертёж фермы

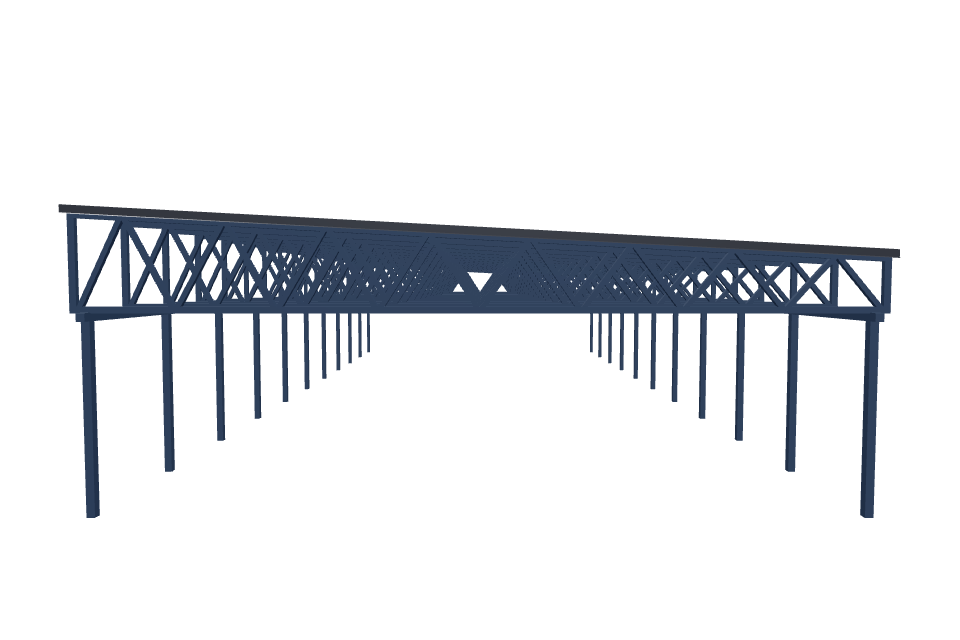

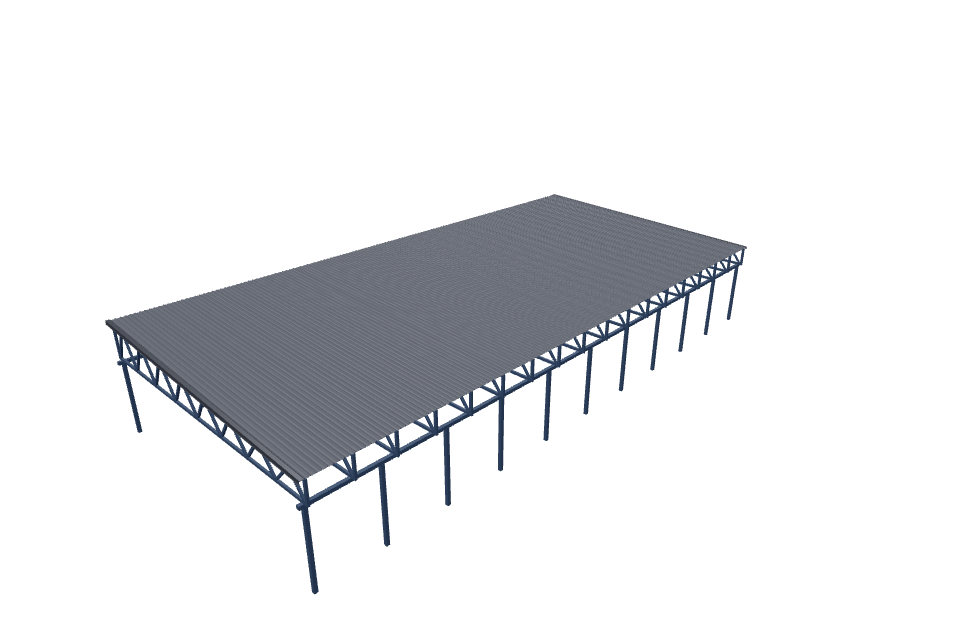

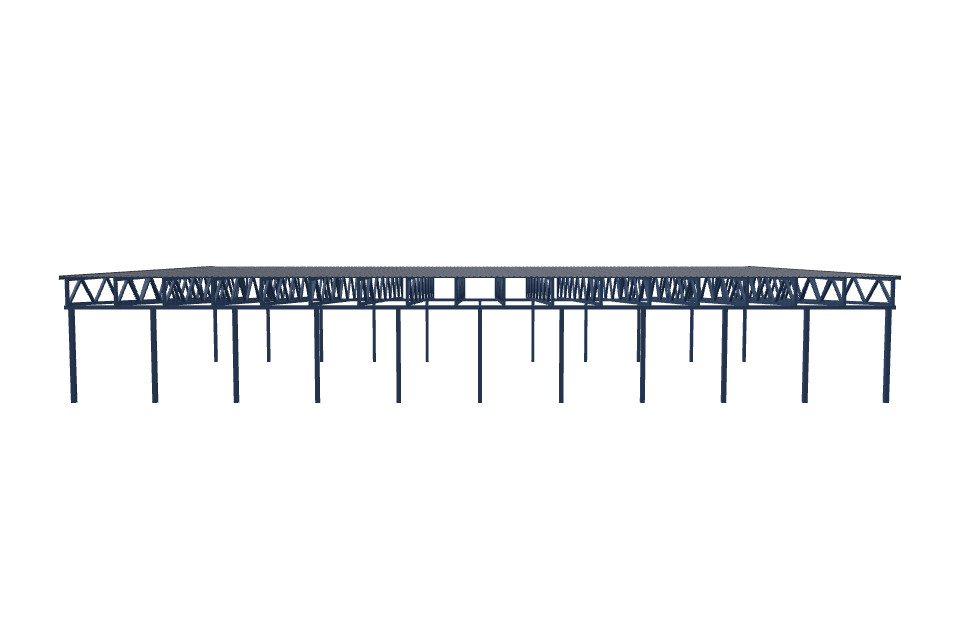

Автомобильный навес 9100×20000 мм
Автомобильный навес 9100×20000 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 9100 мм и длиной 20000 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.
Геометрия: пролёт между опорами — 9100 мм, длина — 20000 мм, высота стоек — 2300 мм. Поперечных ферм — 18, заданный максимальный шаг между ними — 1200 мм. Конструктивная высота ферм — 600 мм, подъём или перепад — 500 мм.
Каркас: пояса ферм — профиль 80x60x3.0, решётка — 60x60x3.0, прогоны — 40x20x1.5, стойки и продольная обвязка — 100x100x4.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 1 312,35 м, расчётная масса металлокаркаса — 6 663,86 кг.

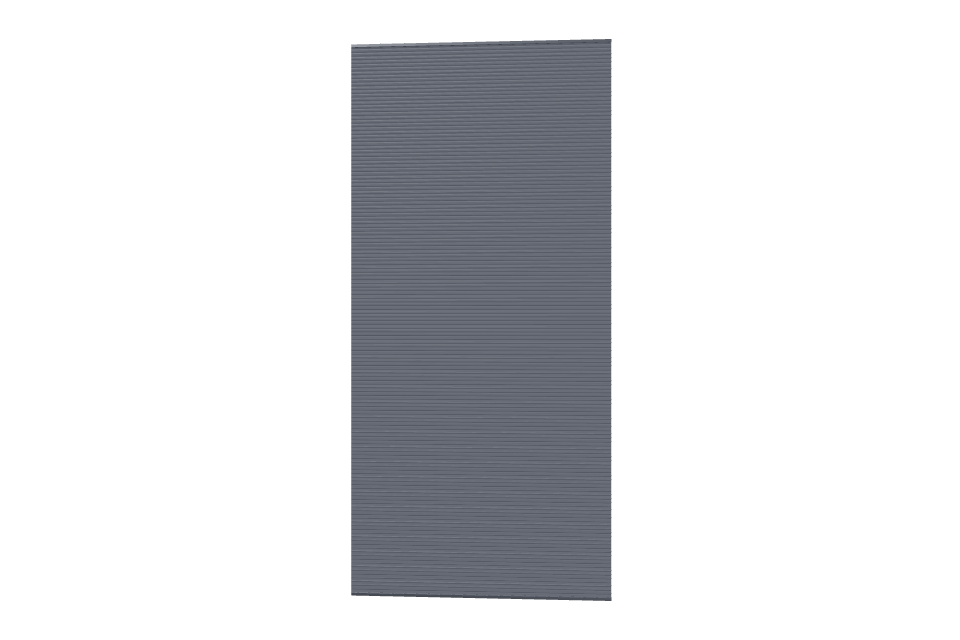

Кровля: профнастил, расчётная площадь — 193,12 м². Ветровые планки по двум торцам — 19.0 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 276,35 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены в детальной смете ниже.
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Параметры конструкции
Габариты
9100×20000 мм
Тип
Односкатная
Профили
80x60x3.0 / 60x60x3.0
Проверка нагрузки
Проходит
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Пояса, профиль 80x60x3.0 | 375.0 м | 175 314 ₽ |
| Решётка, профиль 60x60x3.0 | 277.7 м | 110 528 ₽ |
| Прогоны, профиль 40x20x1.5 | 568.4 м | 63 672 ₽ |
| Стойки и обвязка, профиль 100x100x4.0 | 91.2 м | 80 497 ₽ |
| Кровельное покрытие | 193.1 м² | 135 184 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 19.0 м | 6 659 ₽ |
| Подготовка и окраска профильных труб со всех сторон | 276.3 м² | 96 722 ₽ |
| Изготовление комплекта | комплект | 514 668 ₽ |
| Монтаж на участке | комплекс | 686 224 ₽ |
| ИТОГО | 1 869 468 ₽ | |
Геометрия
Шаг ферм 1200 мм, опоры 100x100x4.0, кровля: Профнастил.
Материалы
Металла 1312.4 м, масса 6663.9 кг, кровля 193.1 м².
Инженерная проверка
Статус: Проходит. Прогиб 3.6 мм, коэффициент запаса 5.29.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 150 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 26 населённых пунктов со значением Sg ≤ 150 кг/м²:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.
