Виды навеса
Индивидуальный расчёт · № 250

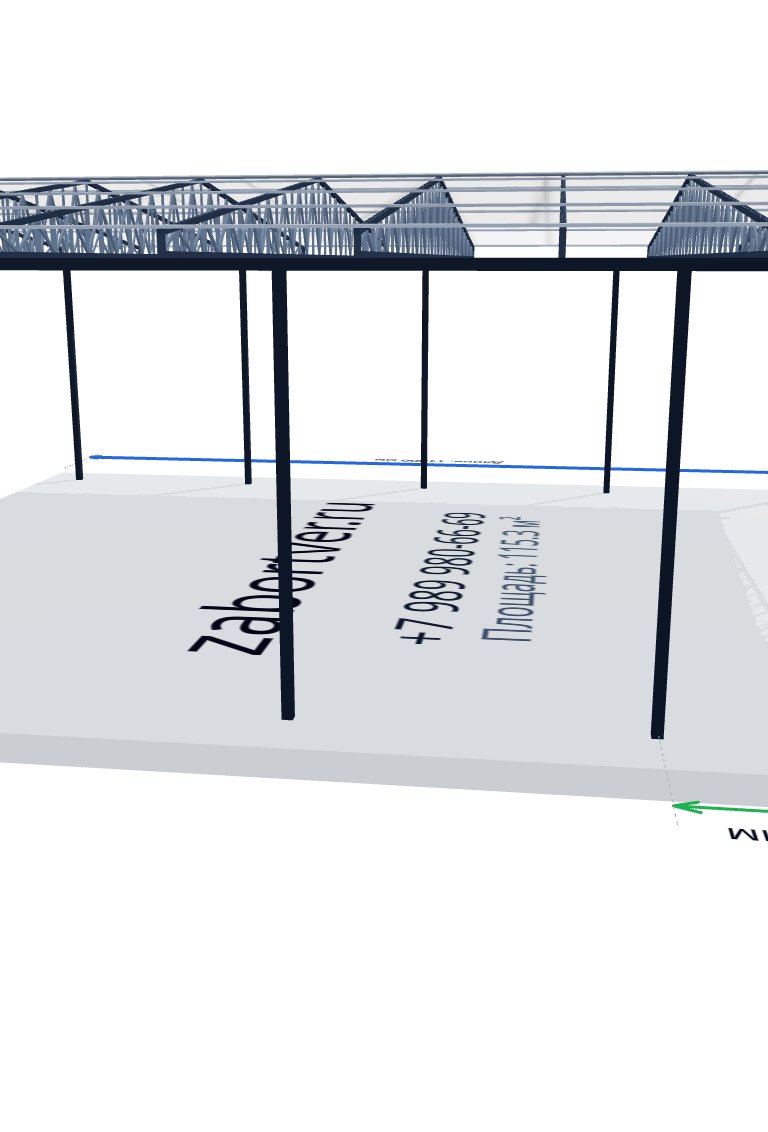

Навес для автомобиля 9100×10300 мм
Двускатная схема · сотовый поликарбонат
Пояса ферм — 40x40x3.0, решётка — 20x20x1.5. Комплект с монтажом на участке.
Металлокаркас
40x40x3.0
Кровля
Сотовый поликарбонат
С монтажом
Работы включены в смету
Проверка нагрузки
Не проходит
Основные характеристики
- Пролёт между опорами
- 9100 мм
- Длина навеса
- 10300 мм
- Высота стоек
- 3100 мм
- Кровля
- Сотовый поликарбонат
- Шаг ферм, не более
- 1200 мм
- Фактический шаг ферм
- 1 144,44 мм
- Профиль поясов
- 40x40x3.0
- Профиль решётки
- 20x20x1.5
- Расчётная масса
- 1 718,43 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.
Перейти к калькуляторуАвтомобильный навес 9100×10300 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 9100 мм и длиной 10300 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.
Геометрия: пролёт между опорами — 9100 мм, длина — 10300 мм, высота стоек — 3100 мм. Поперечных ферм — 10, заданный максимальный шаг между ними — 1200 мм. Высота ферм в коньке — 550 мм.
Каркас: пояса ферм — профиль 40x40x3.0, решётка — 20x20x1.5, прогоны — 40x20x1.5, стойки и продольная обвязка — 80x80x3.0. Заполнение ферм усиленное, с раскосами и вертикальными стойками. Общая длина профильных труб — 647,2 м, расчётная масса металлокаркаса — 1 718,43 кг.
Кровля: сотовый поликарбонат, расчётная площадь — 117,06 м². Коньковая планка — 11,3 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 84,8 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
787 996 ₽
Монтаж
475 365 ₽
Доставка
Не включена
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Каркас навеса | ||
| Изготовление поперечных ферм | 1003.65 кг | 85 310,23 ₽ |
| Подготовка столбов, балок и деталей каркаса | 499.166 кг | 17 470,81 ₽ |
| Разметка мест установки опор | 1 компл. | 2 000 ₽ |
| Монтаж столба на готовое основание, до 3 м | 10 шт. | 10 000 ₽ |
| Доплата за каждый метр высоты столба свыше 3 м | 1 м | 500 ₽ |
| Монтаж продольных балок | 22.4 м | 7 840 ₽ |
| Монтаж поперечной фермы: свыше 9 м или 250 кг | 10 шт. | 55 000 ₽ |
| Монтаж прогонов | 90.4 м | 16 272 ₽ |
| Зачистка, грунтование и окраска металла | 89.952 м² | 44 975,91 ₽ |
| Профиль 80x80x3.0 — обвязка, стойки | 66.0 м | 34 308,13 ₽ |
| Профиль 40x40x3.0 — пояса | 216.0 м | 53 159,76 ₽ |
| Профиль 20x20x1.5 — решётка | 360.0 м | 26 182,8 ₽ |
| Профиль 40x20x1.5 — прогоны | 96.0 м | 10 471,68 ₽ |
| Опорные пластины и анкеры столбов | 10 компл. | 15 000 ₽ |
| Грунт-эмаль по металлу | 22.488 кг | 15 741,57 ₽ |
| Итого по разделу «Каркас навеса» | 394 232,89 ₽ | |
| Фундамент — плита | ||
| Плита: Разметка периметра плиты | 43 м | 1 290 ₽ |
| Плита: Разработка грунта под плиту и слои основания | 48.409 м³ | 87 136 ₽ |
| Плита: Устройство и уплотнение песчаной подушки | 23.052 м³ | 20 747 ₽ |
| Плита: Монтаж и демонтаж опалубки плиты | 9.46 м² | 8 041 ₽ |
| Плита: Сборка и вязка арматурных сеток плиты | 2172.403 кг | 119 482 ₽ |
| Плита: Приём, укладка и вибрирование бетона плиты | 25.357 м³ | 50 714 ₽ |
| Плита: Выравнивание, затирка поверхности плиты и уход за бетоном | 115.26 м² | 28 815 ₽ |
| Плита: Бетон М300 / B22,5, запас 5% | 26.626 м³ | 199 695 ₽ |
| Плита: Арматура Ø12: сетка с нахлёстами 480 мм | 2640 м | 184 351 ₽ |
| Плита: Доска 40×150 мм: периметр плиты, полная толщина | 86 м | 15 480 ₽ |
| Плита: Песок: подушка 200 мм | 23.052 м³ | 20 747 ₽ |
| Плита: Вязальная проволока, 5 г на соединение | 30.16 кг | 7 540 ₽ |
| Итого по разделу «Фундамент — плита» | 744 038 ₽ | |
| Кровля | ||
| Монтаж сотового поликарбоната | 116.615 м² | 64 138,19 ₽ |
| Монтаж конька | 11.3 м | 3 390 ₽ |
| Кровельное покрытие | 116.6 м² | 52 476,7 ₽ |
| Коньковая планка | 11.3 м | 5 085 ₽ |
| Итого по разделу «Кровля» | 125 089,89 ₽ | |
| ИТОГО | 1 263 360,78 ₽ | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 25.09.2026. Окончательную комплектацию и цену подтвердит менеджер.

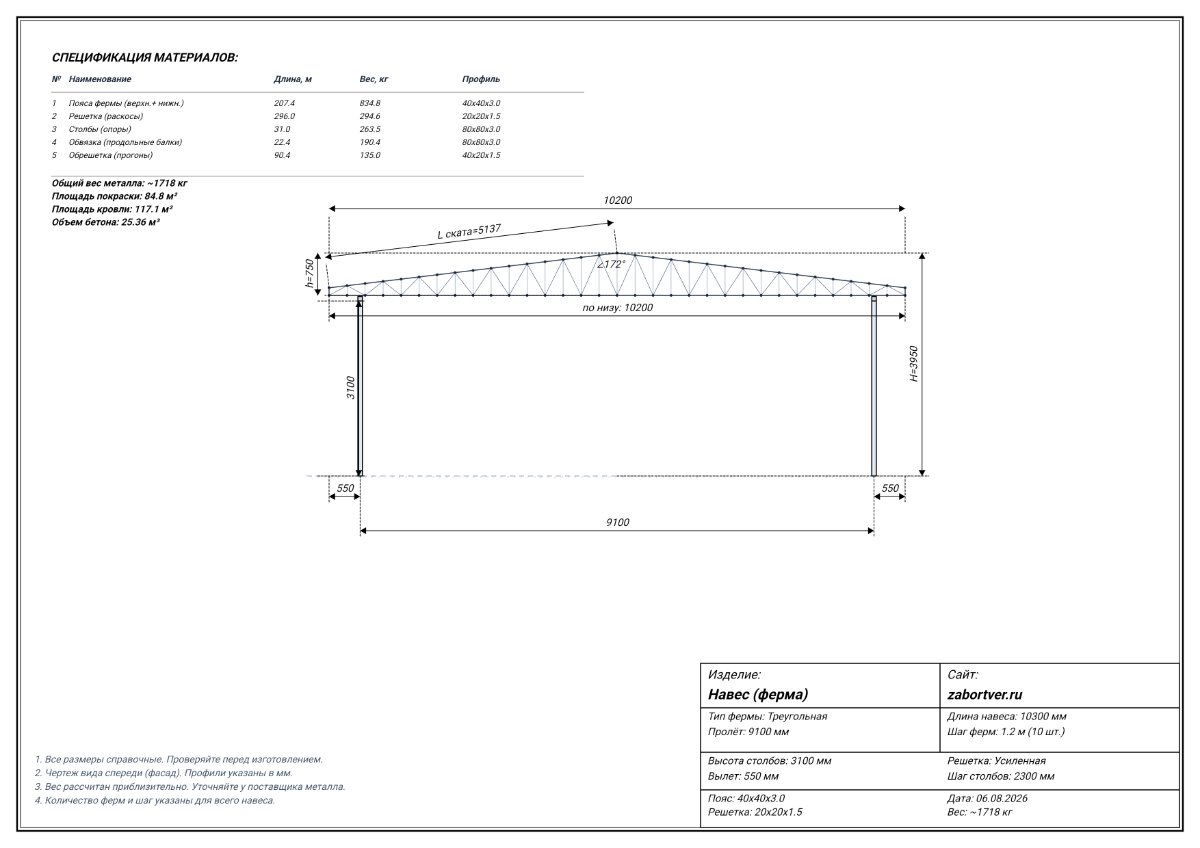

Чертёж навеса
Вид спереди, сбоку и сверху для навеса 9 100 × 10 300 мм. Векторный чертёж для просмотра и печати.
Для чертежа нужен новый расчёт. Откройте калькулятор и сохраните параметры.
Чертёж фермы
Чертёж поперечной фермы навеса 9 100 × 10 300 мм — размеры, узлы и снеговая нагрузка.
Для чертежа нужен новый расчёт. Откройте калькулятор и сохраните параметры.
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Бетонное основание показано в модели; его стоимость согласовывается отдельно.
Инженерная проверка
Статус: Не проходит. Прогиб 29,33 мм, коэффициент запаса 1.
Выбранная нагрузка
Снеговая нагрузка — 280 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 280 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
Внимание: инженерная проверка для этой конфигурации не пройдена — прогиб 29.3 мм, коэффициент запаса 1.00. Для этой нагрузки нужны усиленные профили или усиленная решётка.
Населённые пункты со значением Sg ≤ 280 кг/м² (58), но текущая конструкция пока не может быть рекомендована из-за результата проверки:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м², Белгород — 155 кг/м², Воронеж — 155 кг/м², Екатеринбург — 155 кг/м², Великий Новгород — 155 кг/м², Смоленск — 160 кг/м², Брянск — 160 кг/м², Тюмень — 160 кг/м², Новосибирск — 160 кг/м², Тверь — 160 кг/м², Самара — 165 кг/м², Кострома — 180 кг/м², Пенза — 180 кг/м², Санкт-Петербург — 180 кг/м², Вологда — 185 кг/м², Москва — 185 кг/м², Челябинск — 185 кг/м², Владимир — 185 кг/м², Иваново — 190 кг/м², Калуга — 190 кг/м², Ярославль — 200 кг/м², Ульяновск — 205 кг/м², Киров — 210 кг/м², Нижний Новгород — 210 кг/м², Томск — 215 кг/м², Барнаул — 215 кг/м², Архангельск — 225 кг/м², Ижевск — 235 кг/м², Красноярск — 240 кг/м², Уфа — 245 кг/м², Сыктывкар — 245 кг/м², Казань — 255 кг/м², Пермь — 260 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.
Испытание фермы нагрузкой (МКЭ)
Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.
Считаем напряжения в профилях
МКЭ-расчёт фермы под снеговую нагрузку: цветовая карта напряжений и деформированная схема — как в калькуляторе ферм.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
