Автомобильный навес 9000×7000 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 9000 мм и длиной 7000 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.
Геометрия: пролёт между опорами — 9000 мм, длина — 7000 мм, высота стоек — 2500 мм. Поперечных ферм — 6, заданный максимальный шаг между ними — 1500 мм. Конструктивная высота ферм — 230 мм, подъём или перепад — 1000 мм.
Каркас: пояса ферм — профиль 60x30x2.0, решётка — 40x20x2.0, прогоны — 40x20x2.0, стойки и продольная обвязка — 100x100x3.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 379,34 м, расчётная масса металлокаркаса — 1 253,08 кг.
Кровля: профнастил, расчётная площадь — 69,01 м². Ветровые планки по двум торцам — 18.9 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 62,49 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
502 882 ₽
Монтаж
550 451 ₽
Доставка
Не включена
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Каркас навеса | ||
| Изготовление поперечных ферм | 515.713 кг | 42 546,36 ₽ |
| Подготовка столбов, балок и деталей каркаса | 560.292 кг | 29 415,33 ₽ |
| Разметка мест установки опор | 1 компл. | 3 000 ₽ |
| Монтаж столба на готовое основание, до 3 м | 8 шт. | 12 000 ₽ |
| Монтаж продольных балок | 14.6 м | 7 665 ₽ |
| Монтаж поперечной фермы: свыше 9 м или 250 кг | 6 шт. | 22 500 ₽ |
| Монтаж прогонов | 146 м | 10 950 ₽ |
| Зачистка, грунтование и окраска металла | 66.901 м² | 50 175,93 ₽ |
| Профиль 100x100x3.0 — обвязка, стойки | 42.0 м | 27 117,3 ₽ |
| Профиль 60x30x2.0 — пояса | 126.0 м | 25 904,34 ₽ |
| Профиль 40x20x2.0 — решётка, прогоны | 264.0 м | 35 370,72 ₽ |
| Опорные пластины и анкеры столбов | 8 компл. | 12 000 ₽ |
| Грунт-эмаль по металлу | 16.725 кг | 11 707,72 ₽ |
| Итого по разделу «Каркас навеса» | 290 352,7 ₽ | |
| Фундамент — плита | ||
| Плита: Разметка периметра плиты | 33.2 м | 1 494 ₽ |
| Плита: Разработка грунта под плиту и слои основания | 23.762 м³ | 64 157 ₽ |
| Плита: Устройство и уплотнение песчаной подушки | 13.578 м³ | 132 386 ₽ |
| Плита: Монтаж и демонтаж опалубки плиты | 4.98 м² | 6 350 ₽ |
| Плита: Сборка и вязка арматурных сеток плиты | 1311.043 кг | 176 991 ₽ |
| Плита: Приём, укладка и вибрирование бетона плиты | 10.184 м³ | 36 662 ₽ |
| Плита: Выравнивание, затирка поверхности плиты и уход за бетоном | 67.89 м² | 25 459 ₽ |
| Плита: Бетон М300 / B22,5, запас 5% | 10.693 м³ | 80 198 ₽ |
| Плита: Арматура Ø12: сетка с нахлёстами 480 мм | 1530 м | 94 447 ₽ |
| Плита: Доска 40×150 мм: периметр плиты, полная толщина | 33.2 м | 5 976 ₽ |
| Плита: Песок: подушка 200 мм | 13.578 м³ | 20 367 ₽ |
| Плита: Вязальная проволока, 5 г на соединение | 18.24 кг | 4 560 ₽ |
| Итого по разделу «Фундамент — плита» | 649 047 ₽ | |
| Кровля | ||
| Монтаж кровли из профнастила | 69.011 м² | 46 582,66 ₽ |
| Монтаж торцевых планок | 18.907 м | 4 254,12 ₽ |
| Кровельное покрытие | 69.0 м² | 54 587,97 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 18.9 м | 8 508,25 ₽ |
| Итого по разделу «Кровля» | 113 933 ₽ | |
| ИТОГО | 1 053 332,7 ₽ | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 23.10.2026. Окончательную комплектацию и цену подтвердит менеджер.

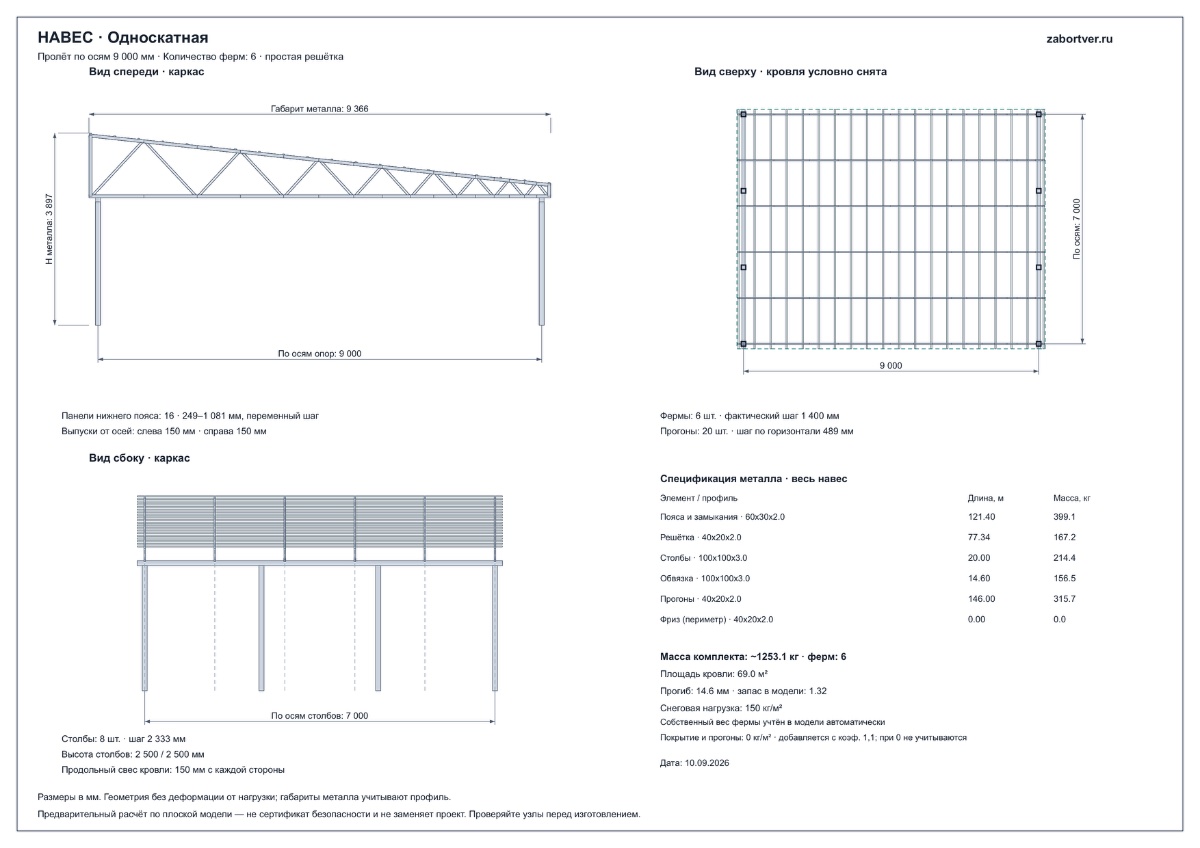

Чертёж навеса

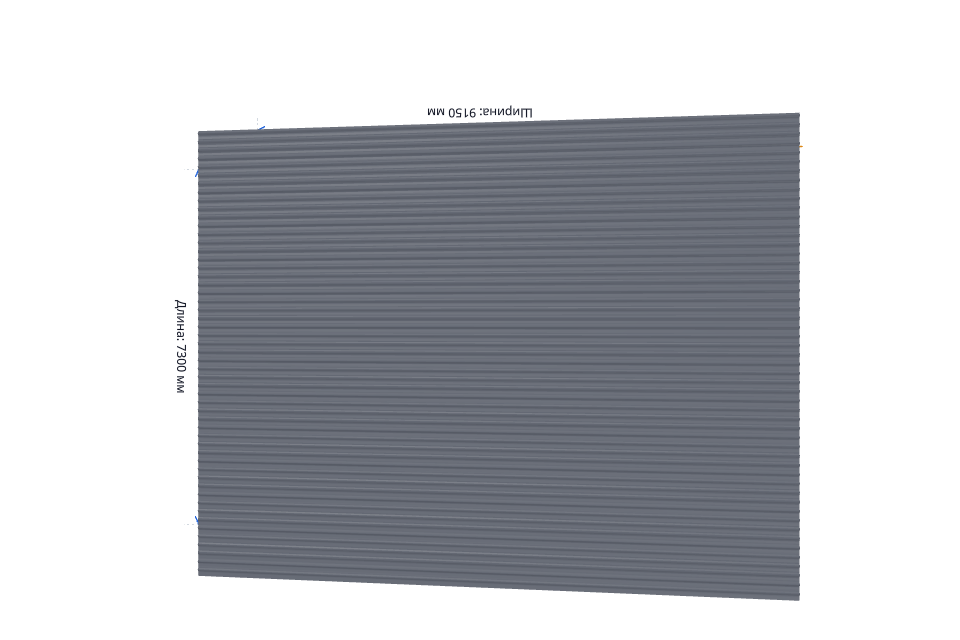

Вид спереди, сбоку и сверху для навеса 9 000 × 7 000 мм. Векторный чертёж для просмотра и печати.
Готовим SVG-чертёж…
Чертёж фермы
Чертёж поперечной фермы навеса 9 000 × 7 000 мм — размеры, узлы и снеговая нагрузка.
Готовим SVG-чертёж…
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Бетонное основание показано в модели; его стоимость согласовывается отдельно.
Инженерная проверка
Статус: Требует внимания. Прогиб 14,6 мм, коэффициент запаса 1,32.
Выбранная нагрузка
Снеговая нагрузка — 150 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 150 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
Внимание: инженерная проверка для этой конфигурации требует внимания — прогиб 14.6 мм, коэффициент запаса 1.32. Для этой нагрузки нужны усиленные профили или усиленная решётка.
Населённые пункты со значением Sg ≤ 150 кг/м² (26), но текущая конструкция пока не может быть рекомендована из-за результата проверки:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

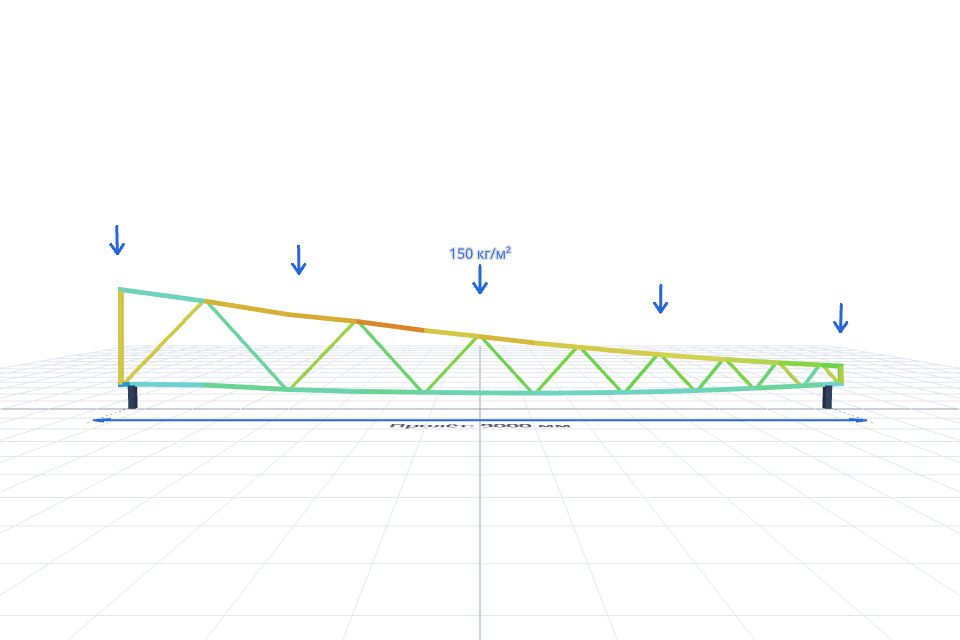

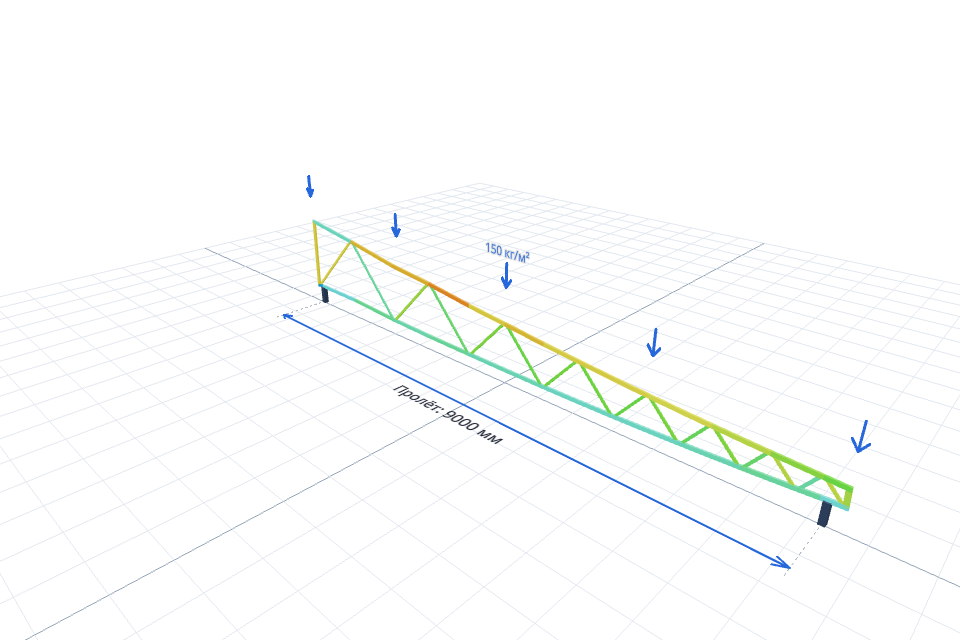

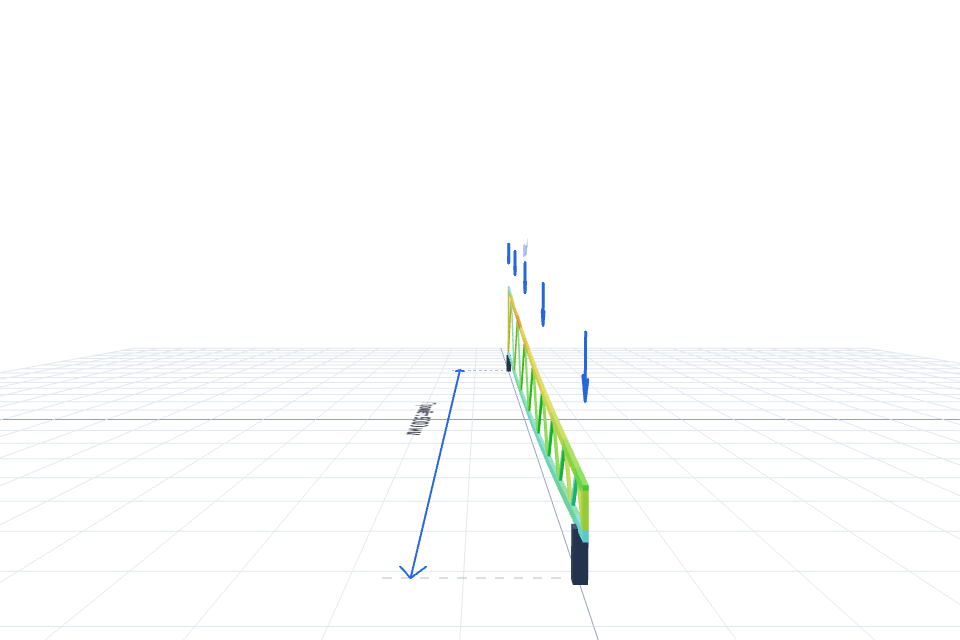

Испытание фермы нагрузкой (МКЭ)
