Навес 9000×6000 мм плоский, кровля профнастил (пояс 80x80x3.0, шаг 1200 мм) в Твери: расчёт, цены и чертёж

Основные характеристики

Пролёт между опорами: 9000 мм
Длина навеса: 6000 мм
Высота стоек: 2782 мм
Кровля: Профнастил
Шаг ферм, не более: 1200 мм
Фактический шаг ферм: 1 270,8 мм
Профиль поясов: 80x80x3.0
Профиль решётки: 60x40x3.0
Расчётная масса: 2 307,78 кг

Проект в деталях

Измените параметры под свой проект

Выберите размеры, профили и комплектацию навеса в калькуляторе.

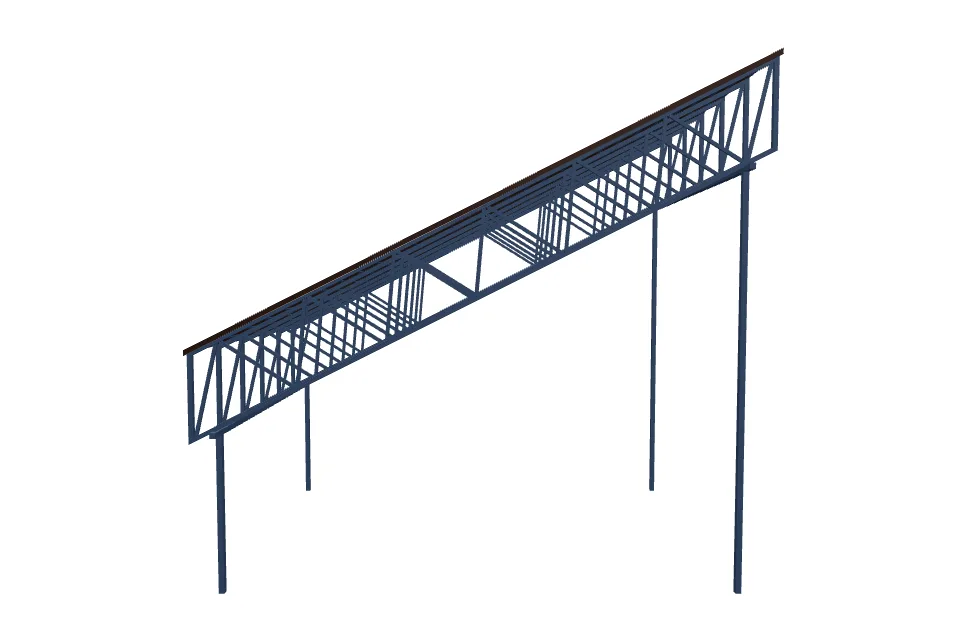

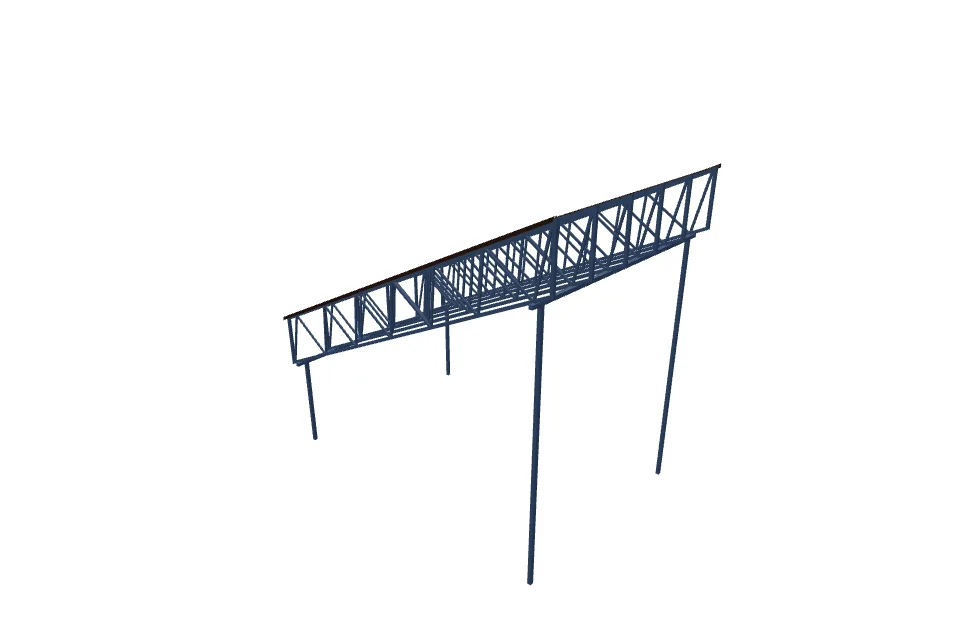

Автомобильный навес 9000×6000 мм — из чего складывается расчёт

Расчёт относится к конкретному навесу шириной 9000 мм и длиной 6000 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.

Геометрия: пролёт между опорами — 9000 мм, длина — 6000 мм, высота стоек — 2782 мм. Поперечных ферм — 6, заданный максимальный шаг между ними — 1200 мм. Конструктивная высота ферм — 1327 мм, подъём или перепад — 4500 мм.

Каркас: пояса ферм — профиль 80x80x3.0, решётка — 60x40x3.0, прогоны — 40x20x1.5, стойки и продольная обвязка — 100x100x4.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 503,83 м, расчётная масса металлокаркаса — 2 307,78 кг.

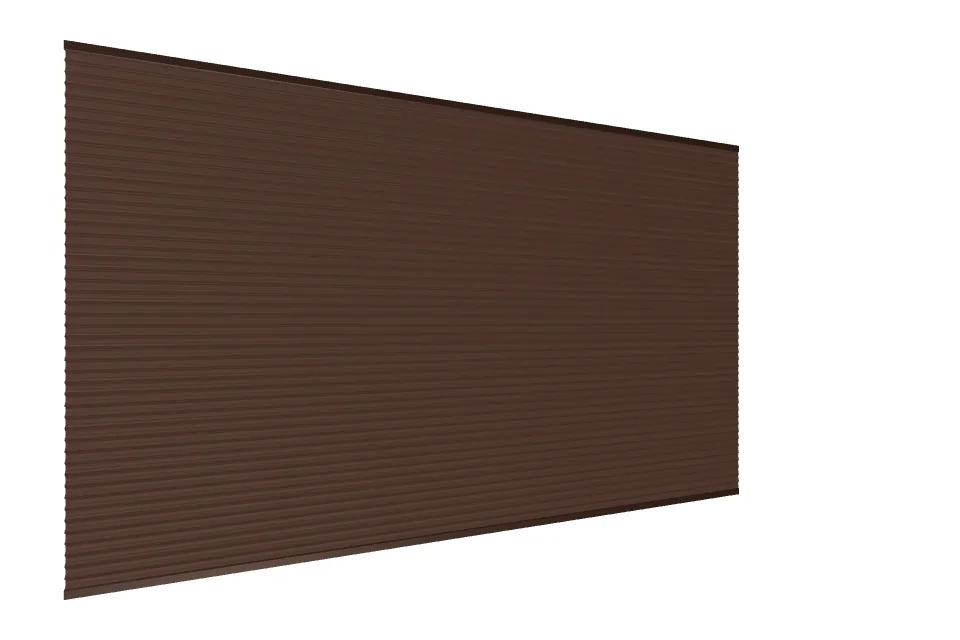

Кровля: профнастил, расчётная площадь — 73,71 м². Ветровые планки по двум торцам — 22.2 м.

Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 111,6 м². Подготовка и окраска включены в смету отдельной строкой.

Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».

Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.

Что входит в стоимость

Металлокаркас и выбранная кровля
Изготовление комплекта и монтаж — отдельными строками
Проверка снеговой нагрузки и чертёж
Доставка, основание и дополнительные работы — отдельно

Срок изготовления и монтажа навеса уточняется по площадке.

Комплект с изготовлением

550 691 ₽

Монтаж

118 283 ₽

Доставка

Не включена

Детальная смета

Позиция	Количество	Стоимость
Каркас навеса
Изготовление поперечных ферм	1593.568 кг	131 469,33 ₽
Подготовка столбов, балок и деталей каркаса	714.216 кг	37 496,36 ₽
Разметка мест установки опор	1 компл.	3 000 ₽
Монтаж столба с бетонированием, до 3 м	4 шт.	7 200 ₽
Доплата за каждый метр высоты столба свыше 3 м	8.564 м	6 423 ₽
Монтаж продольных балок	13.308 м	6 986,7 ₽
Монтаж поперечной фермы: свыше 9 м или 250 кг	6 шт.	22 500 ₽
Монтаж прогонов	199.62 м	14 971,5 ₽
Зачистка, грунтование и окраска металла	111.605 м²	83 703,44 ₽
Профиль 100x100x4.0 — обвязка, стойки	48.0 м	40 497,62 ₽
Профиль 80x80x3.0 — пояса	156.0 м	79 862,64 ₽
Профиль 60x40x3.0 — решётка	156.0 м	48 297,6 ₽
Профиль 40x20x1.5 — прогоны	360.0 м	39 268,8 ₽
Грунт-эмаль по металлу	27.901 кг	19 530,8 ₽
Итого по разделу «Каркас навеса»		541 207,79 ₽
Основания столбов
Бурение Ø300 мм: 4.80 м × 1 (ставка Ø300 мм)	4.8 прив. м	2 160 ₽
Бетонирование оснований опор	0.291 м³	305,86 ₽
Бетон оснований столбов, запас 5%	0.306 м³	2 293,92 ₽
Итого по разделу «Основания столбов»		4 759,78 ₽
Кровля
Монтаж кровли из профнастила	73.705 м²	49 751,15 ₽
Монтаж торцевых планок	22.154 м	4 984,59 ₽
Кровельное покрытие	73.7 м²	58 300,98 ₽
Ветровая (торцевая) планка — два торца кровли	22.2 м	9 969,17 ₽
Итого по разделу «Кровля»		123 005,89 ₽
ИТОГО		668 973,46 ₽

Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 30.10.2026. Окончательную комплектацию и цену подтвердит менеджер.

Чертёж навеса

Вид спереди, сбоку и сверху для навеса 9 000 × 6 000 мм. Векторный чертёж для просмотра и печати.

Готовим SVG-чертёж…

Чертёж фермы

Чертёж поперечной фермы навеса 9 000 × 6 000 мм — размеры, узлы и снеговая нагрузка.

Готовим SVG-чертёж…

Доставка

Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.

Рассчитать доставку

Монтаж и подготовка площадки

Монтаж на участке выбран и включён в смету отдельной строкой.

Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Стоимость основания в эту смету не входит.

Фермы, прогоны и ригели

Проверка не пройденаНужно усилить каркас

Напряжения и прогиб элементов навеса
Элемент	МПа	Прогиб, мм	% L/200
Ригели и продольные фермы	797.4	294.07	980%
Прогоны	88.2	3.03	48%
Поперечные фермы	98.8	3.02	7%

Снег: 150 кг/м². Ориентир прогиба — L/200. Цвет показывает напряжения; серым обозначены элементы вне проверки.

Реакции опор: 117.39 кН.

Проверка элементов при жёстких опорах: поперечные фермы — плоский МКЭ, прогоны и ригели — непрерывные балки. Податливость столбов, пространственная устойчивость, швы и анкеры не проверяются.

Вес кровельного покрытия задан равным нулю. Вес труб учитывается автоматически.

Инженерная проверка

Статус: Не проходит. Прогиб 294,07 мм, коэффициент запаса 0,3.

Выбранная нагрузка

Снеговая нагрузка — 150 кг/м².

Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.

Снеговая нагрузка

Расчёт конструкции выполнен на снеговую нагрузку 150 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. Нагрузка кровли передаётся через непрерывные прогоны на каждую ферму, затем через ригели на опоры. Комплект без покрытия проверяется на тот же снег.

Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.

Внимание: инженерная проверка для этой конфигурации не пройдена — прогиб 294.1 мм, коэффициент запаса 0.30. Для этой нагрузки нужны усиленные профили или усиленная решётка.

Населённые пункты со значением Sg ≤ 150 кг/м² (26), но текущая конструкция пока не может быть рекомендована из-за результата проверки:

Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м².

Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

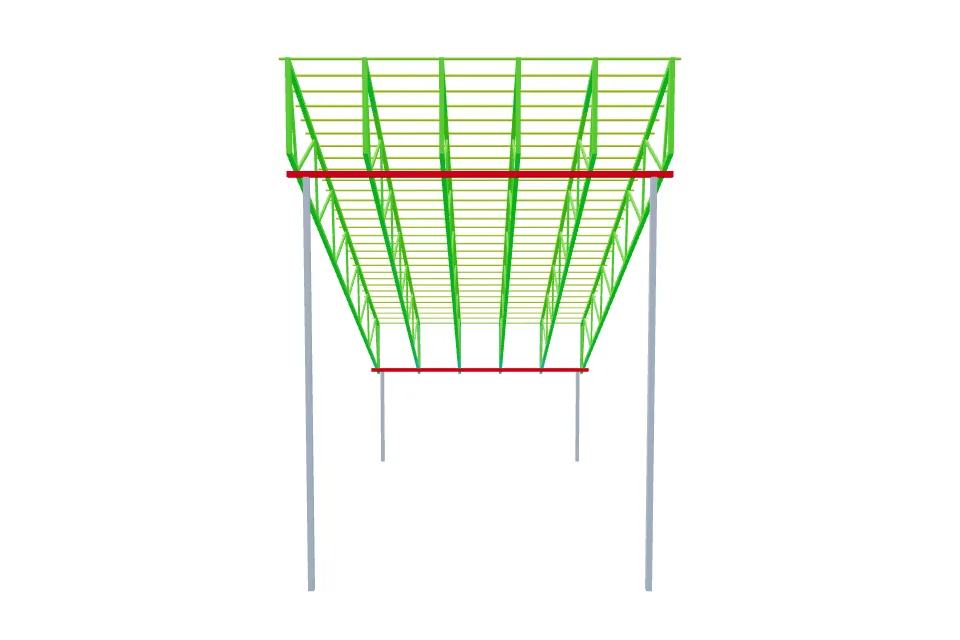

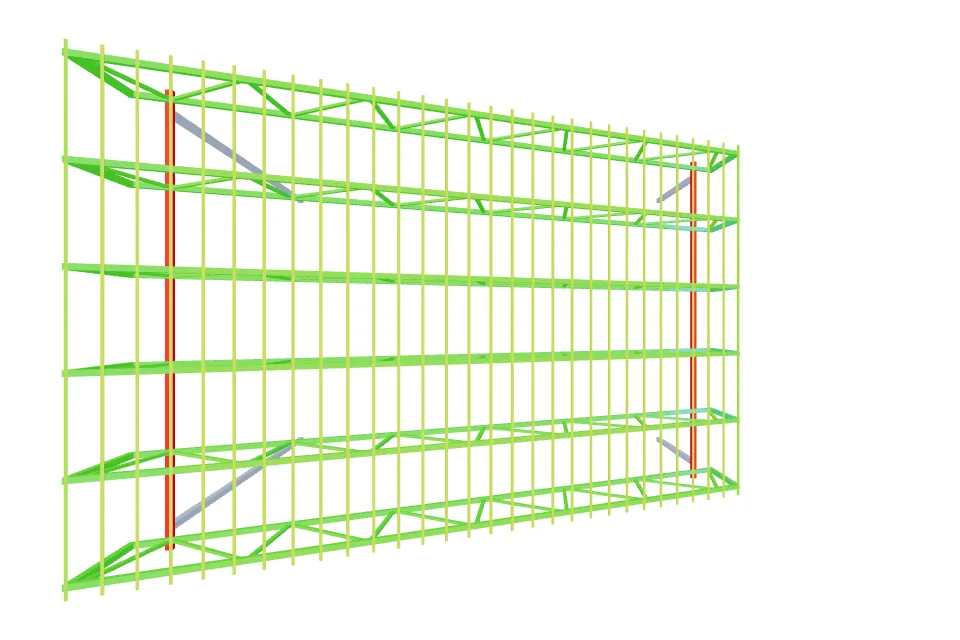

Нагрузка навеса: фермы, прогоны и ригели

Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.

Ферма навеса 9000×6000 мм — проверка нагрузки — перспектива, напряжения в профилях (МКЭ)

Вопросы по этому расчёту

Можно ли изменить размеры навеса?

Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.

Что входит в чертёж навеса?

Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.

Учтена ли снеговая нагрузка?

На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.

Цена окончательная?

Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
