Автомобильный навес 8100×13200 мм параллельная из профнастил: расчёт, цены и чертёж в Твери
Смета для навеса: параллельная фермы, кровля из профнастил, опоры и каркас. Проверка снеговой нагрузки, параметры профилей и производственный чертёж.
Предварительная стоимость
557 909 ₽
Виды навеса
Камера и масштаб выставлены автоматически по габаритам конструкции

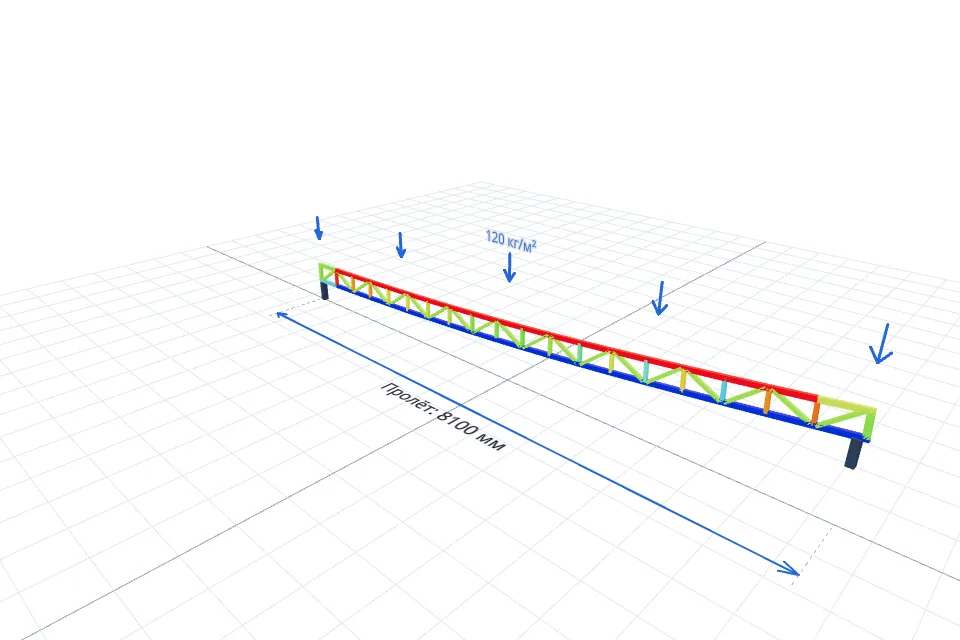

Испытание фермы нагрузкой (МКЭ)

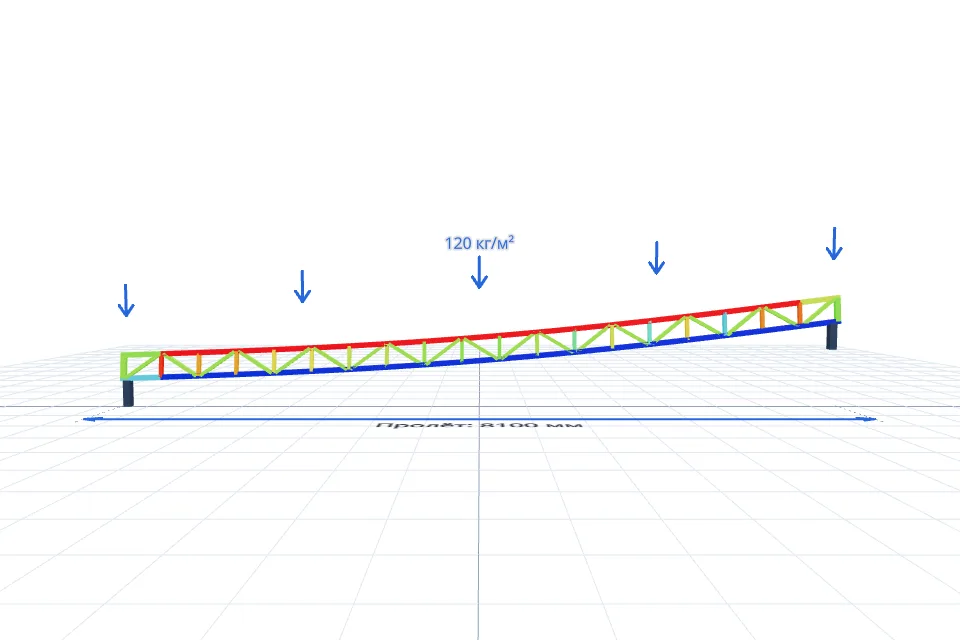

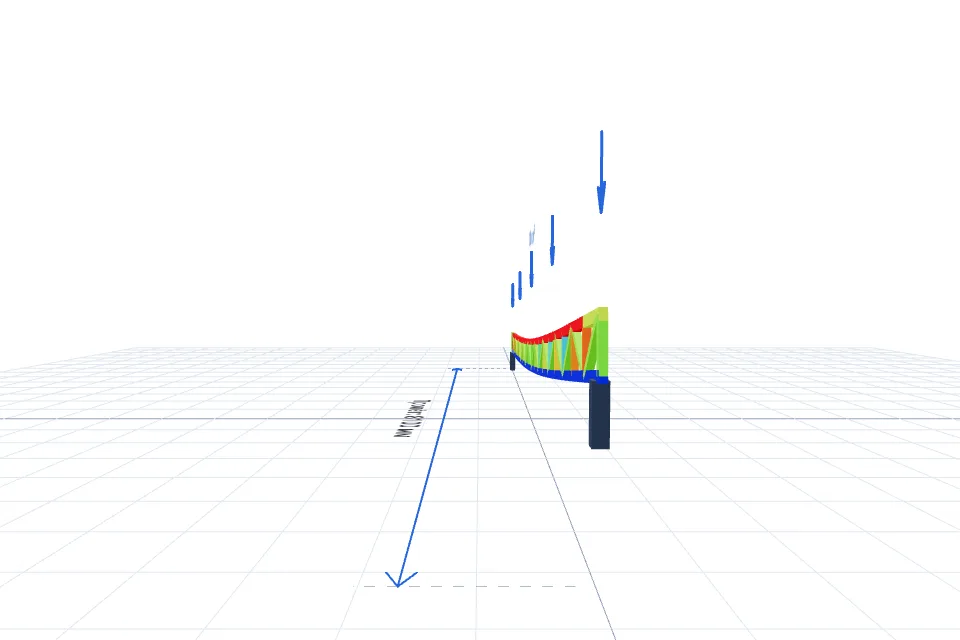

Напряжения в профилях: зелёный — норма, жёлтый — повышенные, красный — предел; бордовый — риск потери устойчивости

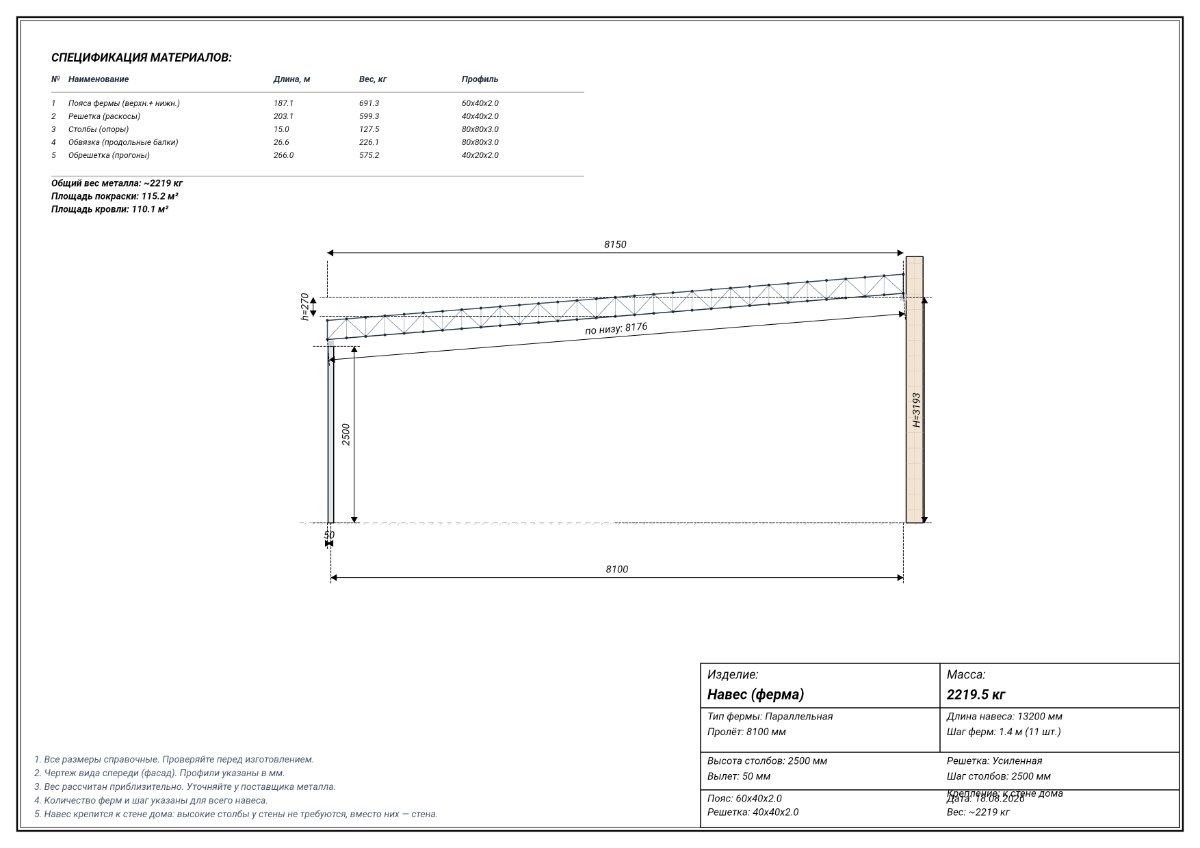

Чертёж навеса 8100×13200 мм — вид спереди (фасад), можно скачать
Чертёж фермы
Производственный чертёж фермы для навеса 8100×13200 мм — с размерами и снеговой нагрузкой
Готовим чертёж фермы
Автомобильный навес 8100×13200 мм
Автомобильный навес 8100×13200 мм — из чего складывается расчёт
Навес — это металлокаркас из ферм, опор и прогонов с кровлей из поликарбоната или профнастила. В расчёте подобраны фермы, опоры и кровельный материал, проверена снеговая нагрузка и рассчитан объём металла.

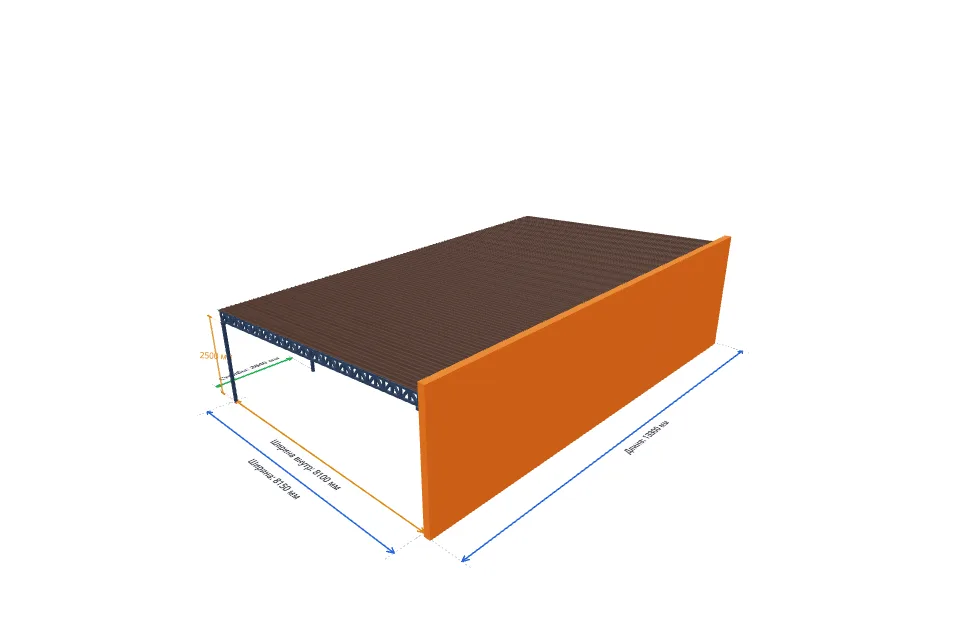

Показан навес 8100×13200 мм: фермы, опоры 80x80x3.0, кровля Профнастил.
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и кровля
- Изготовление (работа)
- Проверка снеговой нагрузки и чертёж
- Доставка и монтаж — по запросу
Срок изготовления и монтажа навеса уточняется по площадке.
Параметры конструкции
Габариты
8100×13200 мм
Тип
Параллельная
Профили
60x40x2.0 / 40x40x2.0
Проверка нагрузки
Требует внимания
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Пояса, профиль 60x40x2.0 | 187.1 м | 46 317 ₽ |
| Решётка, профиль 40x40x2.0 | 203.1 м | 39 552 ₽ |
| Прогоны, профиль 40x20x2.0 | 266.0 м | 37 966 ₽ |
| Стойки и обвязка, профиль 80x80x3.0 | 41.6 м | 22 280 ₽ |
| Кровельное покрытие | 110.1 м² | 77 048 ₽ |
| Изготовление и монтаж (работа) | комплекс | 334 745 ₽ |
| ИТОГО | 557 909 ₽ | |
Геометрия
Шаг ферм 1400 мм, опоры 80x80x3.0, кровля: Профнастил.
Материалы
Металла 697.9 м, масса 2219.5 кг, кровля 110.1 м².
Инженерная проверка
Статус: Требует внимания. Прогиб 30.5 мм, коэффициент запаса 1.71.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 120 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
Внимание: инженерная проверка для этой конфигурации требует внимания — прогиб 30.5 мм, коэффициент запаса 1.71. Для этой нагрузки нужны усиленные профили или усиленная решётка.
Населённые пункты со значением Sg ≤ 120 кг/м² (13), но текущая конструкция пока не может быть рекомендована из-за результата проверки:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.
