Виды навеса
Индивидуальный расчёт · № 1988

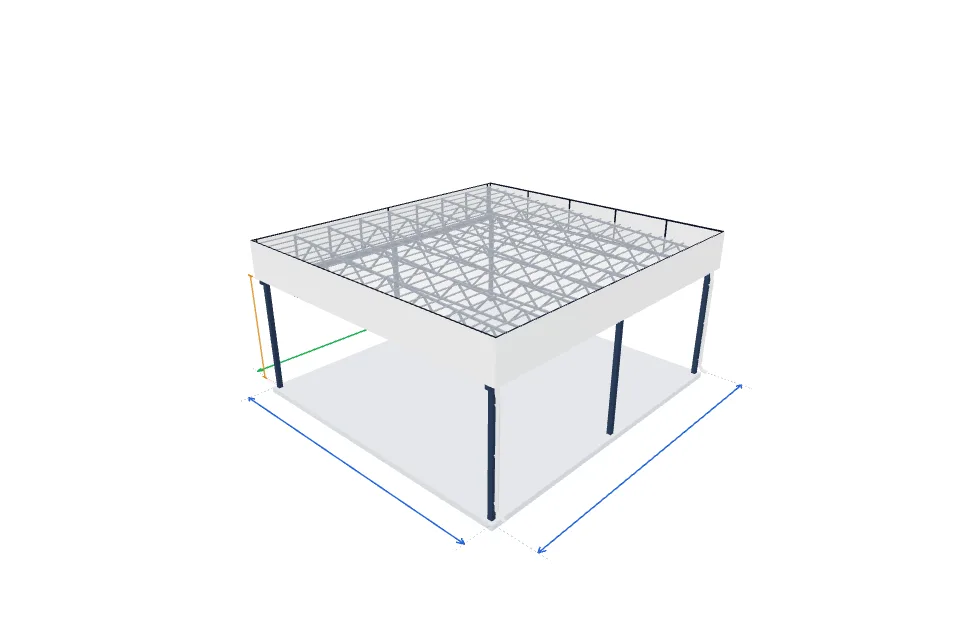

Навес с фризом 8000×8700 мм
Односкатная с фризом схема · монолитный поликарбонат
Пояса ферм — 50x50x4.0, решётка — 40x40x1.5. Комплект с монтажом на участке.
Металлокаркас
50x50x4.0
Кровля
Монолитный поликарбонат
С монтажом
Работы включены в смету
Проверка нагрузки
Проходит
Основные характеристики
- Пролёт между опорами
- 8000 мм
- Длина навеса
- 8700 мм
- Высота стоек
- 3100 мм
- Высота левого торца фермы
- 912 мм
- Высота правого торца фермы
- 409 мм
- Кровля
- Монолитный поликарбонат
- Шаг ферм, не более
- 1200 мм
- Фактический шаг ферм
- 1 087,5 мм
- Профиль поясов
- 50x50x4.0
- Профиль решётки
- 40x40x1.5
- Расчётная масса
- 2 362,88 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.
Односкатный навес с фризом: конструкция и стоимость
Этот металлический навес из профильной трубы имеет односкатную крышу и прямоугольный фриз по периметру. Фриз закрывает торцы кровли и фермы: снаружи видна ровная линия, а уклон скрыт за облицовкой. Так получается современный навес для авто в стиле хай-тек, а не крыша без уклона.
Навес для машины можно разместить над парковкой у частного дома или на даче. Для двух автомобилей размеры подбирают с учётом открывания дверей, проезда и положения стоек. Калькулятор навеса с фризом позволяет сравнить стоимость при изменении размеров, профилей и покрытия.
Расчёт включает профильную трубу каркаса фриза и металлическую обшивку. Монтаж обшивки учитывается при выборе установки. Водосток и основание необходимо уточнить отдельно перед заказом. Для установки в Твери также нужно согласовать условия участка и проверить снеговую нагрузку.
Геометрия: пролёт между опорами — 8000 мм, длина — 8700 мм, высота стоек — 3100 мм. Поперечных ферм — 9, заданный максимальный шаг между ними — 1200 мм. Наружная высота левого торца — 912 мм, правого — 409 мм. Перепад — 503 мм.
Каркас: пояса ферм — профиль 50x50x4.0, решётка — 40x40x1.5, прогоны — 40x20x1.5, стойки и продольная обвязка — 120x120x4.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 611,15 м, расчётная масса металлокаркаса — 2 362,88 кг.
Кровля: монолитный поликарбонат, расчётная площадь — 75,74 м².
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 103,44 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
В смете отдельно указаны каркас фриза из профиля 40x20x1.5, металлическая обшивка и её монтаж при выборе установки. Водосток согласовывается отдельно.
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
940 903 ₽
Монтаж
756 372 ₽
Доставка
Не включена
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Каркас навеса | ||
| Изготовление поперечных ферм | 1132.829 кг | 93 458,41 ₽ |
| Подготовка столбов, балок и деталей каркаса | 931.391 кг | 48 898,01 ₽ |
| Разметка мест установки опор | 1 компл. | 3 000 ₽ |
| Монтаж столба на готовое основание, до 3 м | 6 шт. | 9 000 ₽ |
| Доплата за каждый метр высоты столба свыше 3 м | 0.6 м | 450 ₽ |
| Монтаж продольных балок | 18 м | 9 450 ₽ |
| Монтаж поперечной фермы: до 9 м и 250 кг | 9 шт. | 16 200 ₽ |
| Монтаж прогонов | 225 м | 16 875 ₽ |
| Монтаж каркаса фриза | 87.856 м | 32 945,83 ₽ |
| Зачистка, грунтование и окраска металла | 108.279 м² | 81 209,53 ₽ |
| Профиль 120x120x4.0 — обвязка, стойки | 48.0 м | 48 906,23 ₽ |
| Профиль 50x50x4.0 — пояса | 168.0 м | 66 349,92 ₽ |
| Профиль 40x40x1.5 — решётка | 138.0 м | 20 219,76 ₽ |
| Профиль 40x20x1.5 — прогоны, каркас фриза | 396.0 м | 43 195,68 ₽ |
| Опорные пластины и анкеры столбов | 6 компл. | 9 000 ₽ |
| Грунт-эмаль по металлу | 27.07 кг | 18 948,89 ₽ |
| Итого по разделу «Каркас навеса» | 518 107,26 ₽ | |
| Фундамент — плита | ||
| Плита: Разметка периметра плиты | 34.6 м | 1 557 ₽ |
| Плита: Разработка грунта под плиту и слои основания | 26.145 м³ | 70 592 ₽ |
| Плита: Устройство и уплотнение песчаной подушки | 14.94 м³ | 145 665 ₽ |
| Плита: Монтаж и демонтаж опалубки плиты | 5.19 м² | 6 617 ₽ |
| Плита: Сборка и вязка арматурных сеток плиты | 1428.614 кг | 192 863 ₽ |
| Плита: Приём, укладка и вибрирование бетона плиты | 11.205 м³ | 40 338 ₽ |
| Плита: Выравнивание, затирка поверхности плиты и уход за бетоном | 74.7 м² | 28 013 ₽ |
| Плита: Бетон М300 / B22,5, запас 5% | 11.766 м³ | 88 245 ₽ |
| Плита: Арматура Ø12: сетка с нахлёстами 480 мм | 1860 м | 114 818 ₽ |
| Плита: Доска 40×150 мм: периметр плиты, полная толщина | 34.6 м | 6 228 ₽ |
| Плита: Песок: подушка 200 мм | 14.94 м³ | 22 410 ₽ |
| Плита: Вязальная проволока, 5 г на соединение | 19.78 кг | 4 945 ₽ |
| Итого по разделу «Фундамент — плита» | 722 291 ₽ | |
| Кровля | ||
| Монтаж монолитного поликарбоната | 75.735 м² | 73 842,03 ₽ |
| Кровельное покрытие | 75.7 м² | 106 029,59 ₽ |
| Итого по разделу «Кровля» | 179 871,62 ₽ | |
| Обшивка фриза | ||
| Монтаж обшивки фриза | 36.156 м² | 81 349,9 ₽ |
| Металлическая обшивка фриза | 36.16 м² | 54 233,27 ₽ |
| Итого по разделу «Обшивка фриза» | 135 583,17 ₽ | |
| Водосток и обогрев | ||
| Монтаж водосточного желоба | 9 м | 7 425 ₽ |
| Монтаж водосточных труб | 7.04 м | 4 752,2 ₽ |
| Укладка и крепление греющего кабеля | 27.165 м | 10 186,84 ₽ |
| Подключение и проверка обогрева водостока | 1 компл. | 5 250 ₽ |
| Водосточный желоб | 9 пог. м | 28 800 ₽ |
| Водосточные трубы (2 шт.) | 7.04 пог. м | 22 528,93 ₽ |
| Греющий кабель на крыше (зигзаг 50×50 см) | 20.125 пог. м | 46 286,61 ₽ |
| Греющий кабель в двух водосточных трубах | 7.04 пог. м | 16 192,67 ₽ |
| Итого по разделу «Водосток и обогрев» | 141 422,25 ₽ | |
| ИТОГО | 1 697 275,3 ₽ | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 23.10.2026. Окончательную комплектацию и цену подтвердит менеджер.

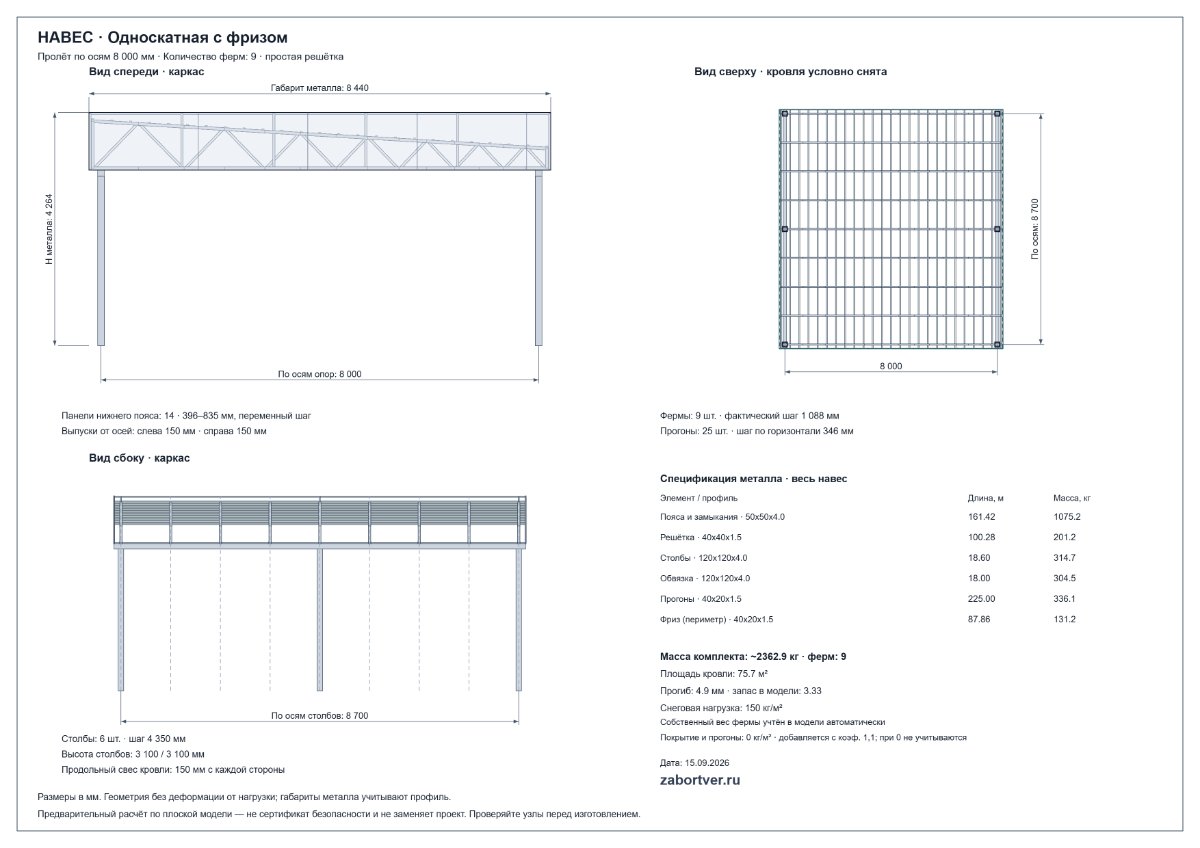

Чертёж навеса

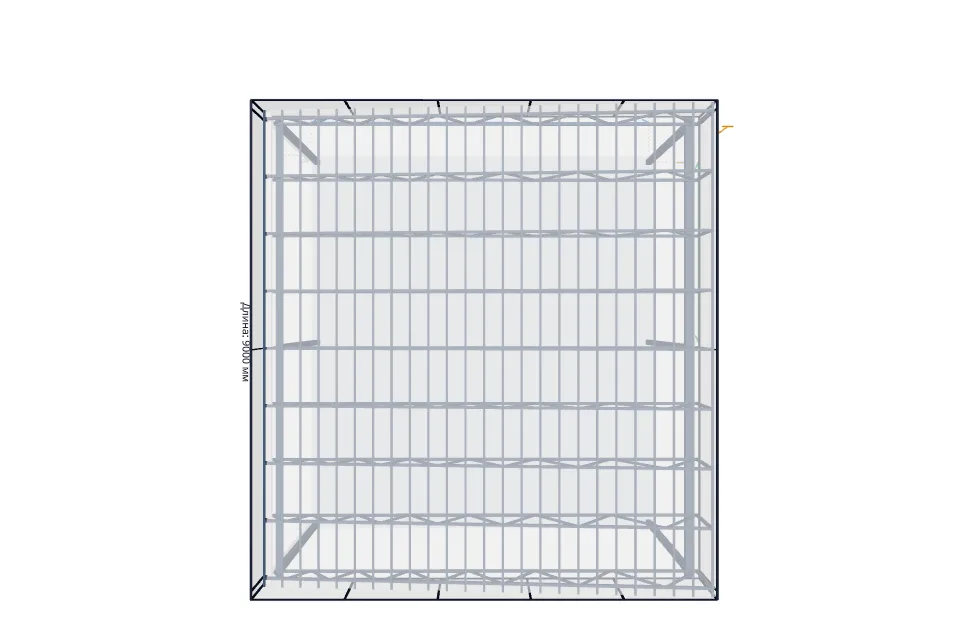

Вид спереди, сбоку и сверху для навеса с фризом 8 000 × 8 700 мм. Векторный чертёж для просмотра и печати.
Готовим SVG-чертёж…

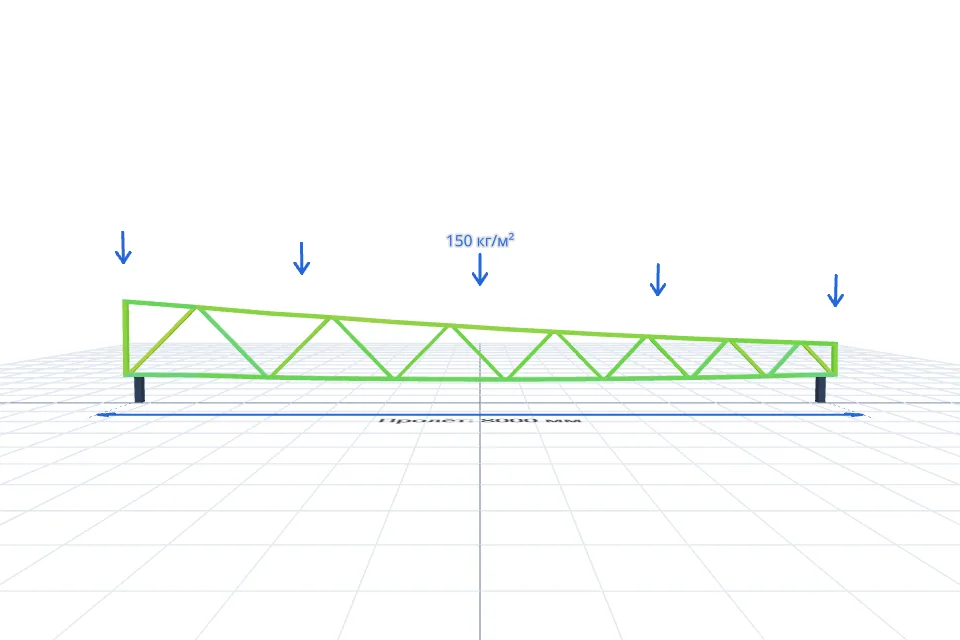

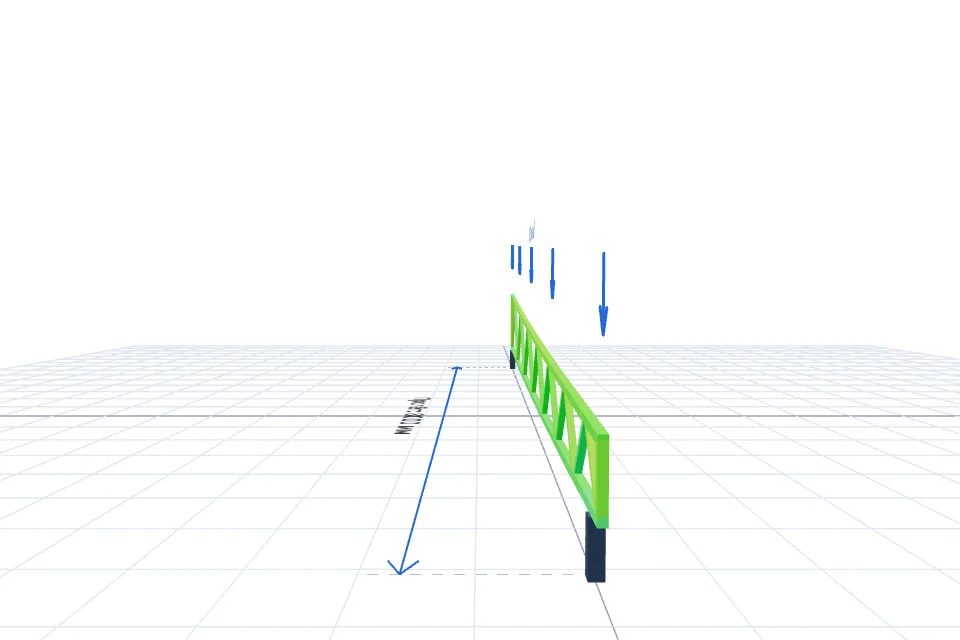

Чертёж фермы
Чертёж поперечной фермы навеса 8 000 × 8 700 мм — размеры, узлы и снеговая нагрузка.
Готовим SVG-чертёж…
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Бетонное основание показано в модели; его стоимость согласовывается отдельно.
Инженерная проверка
Статус: Проходит. Прогиб 4,86 мм, коэффициент запаса 3,33.
Выбранная нагрузка
Снеговая нагрузка — 150 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 150 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 26 населённых пунктов со значением Sg ≤ 150 кг/м²:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

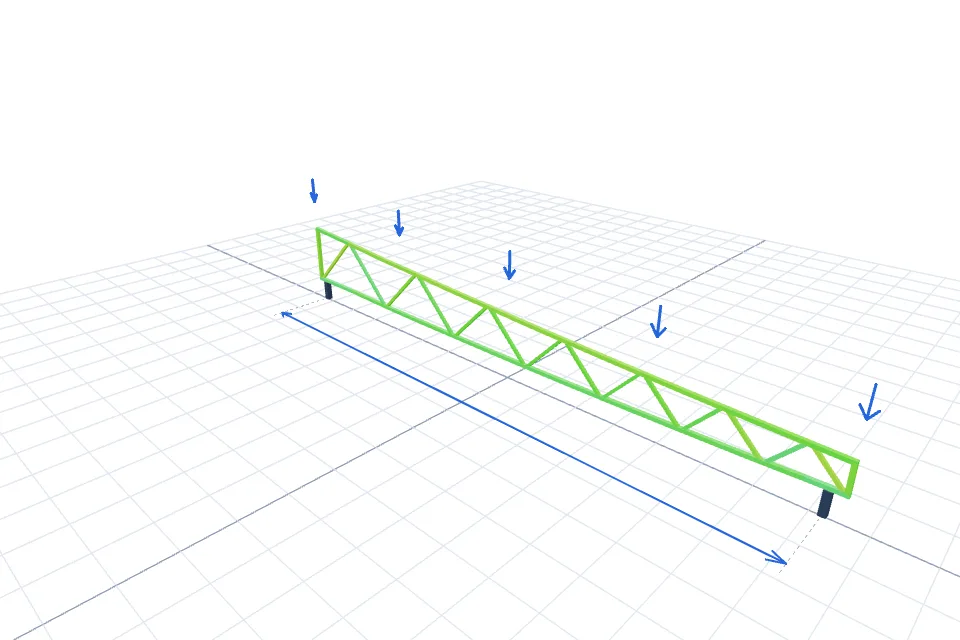

Испытание фермы нагрузкой (МКЭ)
Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.
Вопросы по этому расчёту
Навес с плоской крышей и односкатный навес с фризом — это одно и то же?
В этом расчёте показан односкатный навес с фризом: декоративный пояс по периметру скрывает уклон кровли и создаёт плоский силуэт. Это не горизонтальная крыша без уклона. При заказе навеса с плоской крышей важно уточнить конструкцию и направление стока воды.
Что такое фриз и почему такой навес называют хай-тек?
Фриз — наружный пояс по периметру навеса, закрывающий торцы кровли и фермы. Прямые линии и скрытый скат придают современному навесу для авто вид в стиле хай-тек. Фриз не заменяет несущие фермы и не отменяет проверку снеговой нагрузки.
От чего зависит цена плоского навеса для автомобиля в Твери?
Стоимость зависит от размеров, профилей каркаса, шага ферм, кровельного материала и работ. В калькуляторе учтены профильная труба каркаса фриза, металлическая обшивка и её монтаж при выборе установки. Водосток, основание и условия участка нужно согласовать отдельно.
Можно ли рассчитать навес с фризом на одну или две машины?
Да, измените ширину и длину в калькуляторе под размеры автомобилей, открывание дверей и проезд между опорами. Число машин само по себе не определяет размеры навеса. Перед изготовлением нужно проверить размещение стоек, уклон, водоотвод и снеговую нагрузку для участка в Твери или Тверской области.
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
Проверить расчёт перед изготовлением
Уточним комплектацию, площадку и условия получения.
