Навес для автомобиля 8000×6000 мм
Односкатная схема · без кровли
Пояса ферм — 60x40x3.0, решётка — 40x40x2.0. Комплект с монтажом на участке.
Металлокаркас
60x40x3.0
Кровля
Без кровли
С монтажом
Работы включены в смету
Проверка нагрузки
Проходит
Основные характеристики
- Пролёт между опорами
- 8000 мм
- Длина навеса
- 6000 мм
- Высота стоек
- 3300 мм
- Кровля
- Без кровли
- Шаг ферм, не более
- 1500 мм
- Фактический шаг ферм
- 1 500 мм
- Профиль поясов
- 60x40x3.0
- Профиль решётки
- 40x40x2.0
- Расчётная масса
- 1 148,2 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.
Автомобильный навес 8000×6000 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 8000 мм и длиной 6000 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.

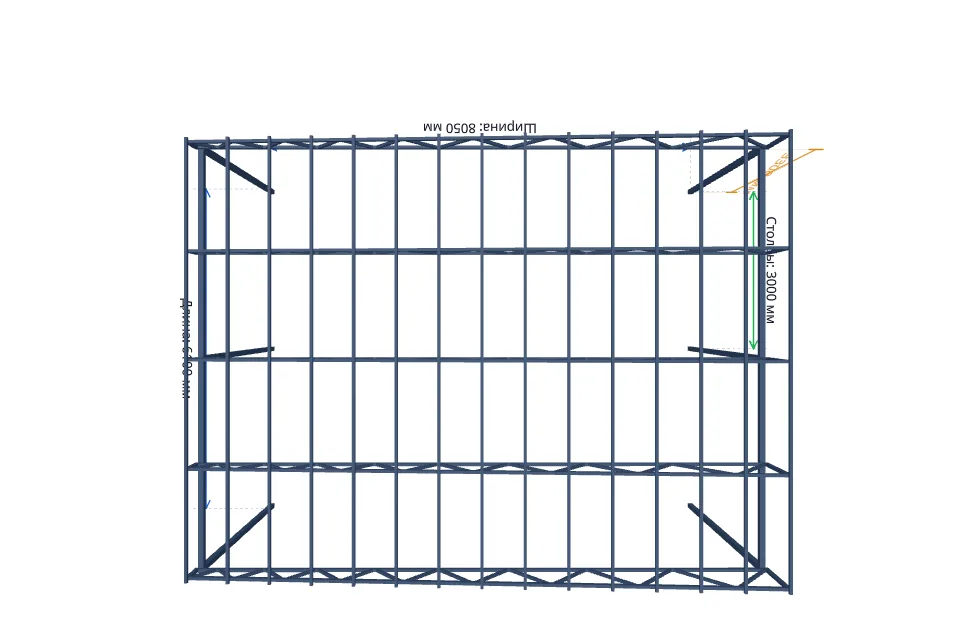

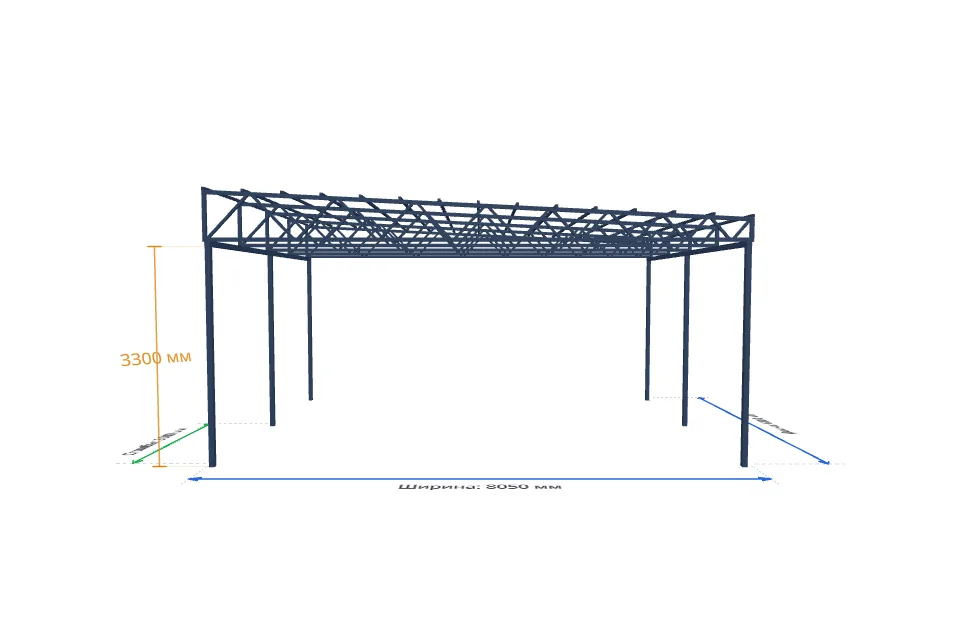

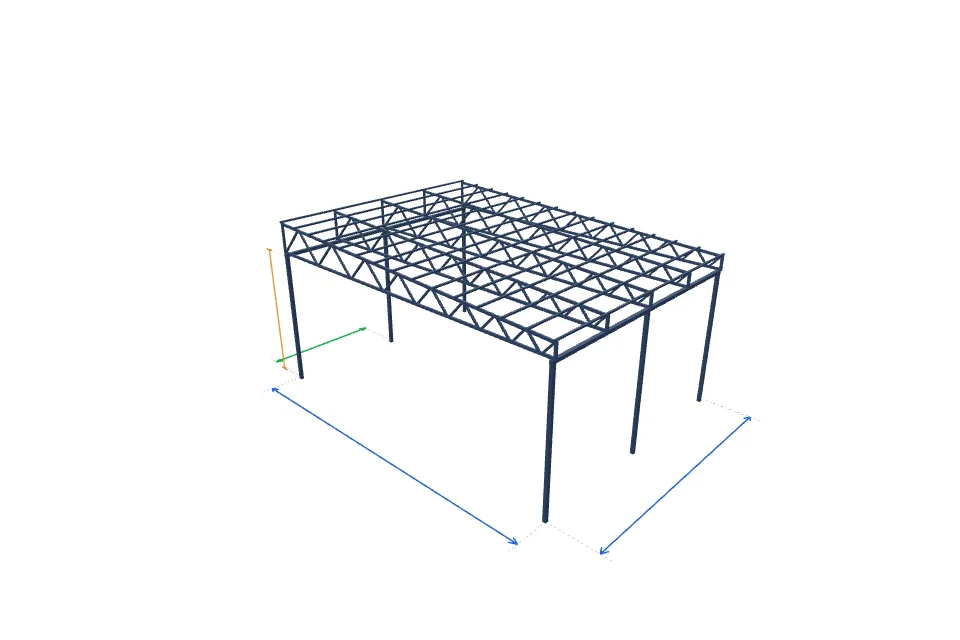

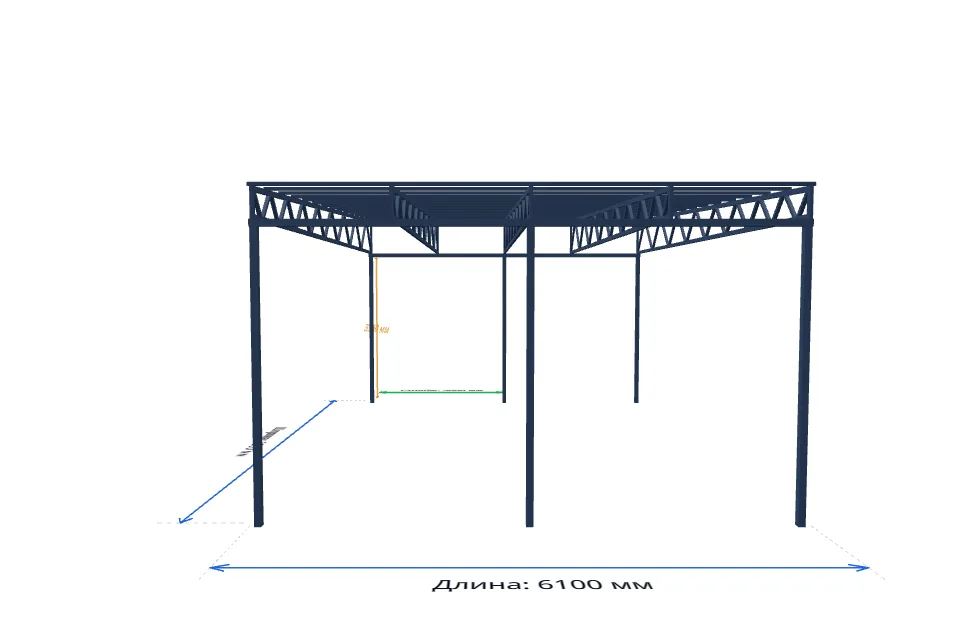

Геометрия: пролёт между опорами — 8000 мм, длина — 6000 мм, высота стоек — 3300 мм. Поперечных ферм — 5, заданный максимальный шаг между ними — 1500 мм. Конструктивная высота ферм — 300 мм, подъём или перепад — 400 мм.
Каркас: пояса ферм — профиль 60x40x3.0, решётка — 40x40x2.0, прогоны — 40x40x2.0, стойки и продольная обвязка — 80x80x3.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 264,65 м, расчётная масса металлокаркаса — 1 148,2 кг.
Кровля: покрытие в этот вариант не включено.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 50,93 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас без кровельного покрытия
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
209 589 ₽
Монтаж
41 144 ₽
Доставка
Не включена
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Каркас навеса | ||
| Изготовление поперечных ферм | 517.86 кг | 42 723,46 ₽ |
| Подготовка столбов, балок и деталей каркаса | 492.691 кг | 25 866,28 ₽ |
| Разметка мест установки опор | 1 компл. | 3 000 ₽ |
| Монтаж столба с бетонированием, до 3 м | 6 шт. | 10 800 ₽ |
| Доплата за каждый метр высоты столба свыше 3 м | 1.8 м | 1 350 ₽ |
| Монтаж продольных балок | 12.2 м | 6 405 ₽ |
| Монтаж поперечной фермы: до 9 м и 250 кг | 5 шт. | 9 000 ₽ |
| Монтаж прогонов | 91.5 м | 6 862,5 ₽ |
| Зачистка, грунтование и окраска металла | 54.432 м² | 40 824,09 ₽ |
| Профиль 80x80x3.0 — обвязка, стойки | 48.0 м | 24 573,11 ₽ |
| Профиль 60x40x3.0 — пояса | 96.0 м | 29 721,6 ₽ |
| Профиль 40x40x2.0 — решётка, прогоны | 180.0 м | 32 709,6 ₽ |
| Грунт-эмаль по металлу | 13.608 кг | 9 525,62 ₽ |
| Итого по разделу «Каркас навеса» | 243 361,26 ₽ | |
| Основания столбов | ||
| Бурение Ø300 мм: 7.20 м × 1 (ставка Ø300 мм) | 7.2 прив. м | 3 240 ₽ |
| Бетонирование оснований опор | 0.463 м³ | 486 ₽ |
| Бетон оснований столбов, запас 5% | 0.486 м³ | 3 645,01 ₽ |
| Итого по разделу «Основания столбов» | 7 371,01 ₽ | |
| ИТОГО | 250 732,27 ₽ | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 23.10.2026. Окончательную комплектацию и цену подтвердит менеджер.

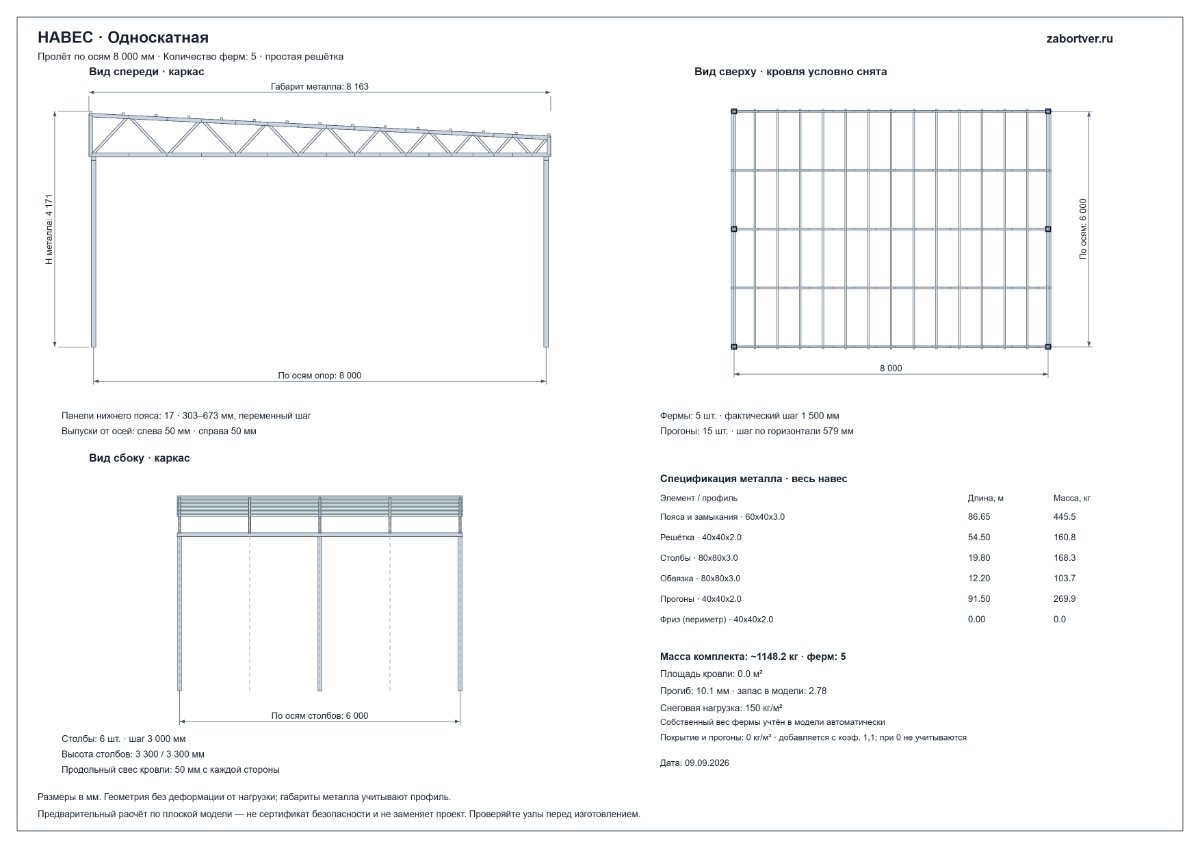

Чертёж навеса
Вид спереди, сбоку и сверху для навеса 8 000 × 6 000 мм. Векторный чертёж для просмотра и печати.
Готовим SVG-чертёж…
Чертёж фермы

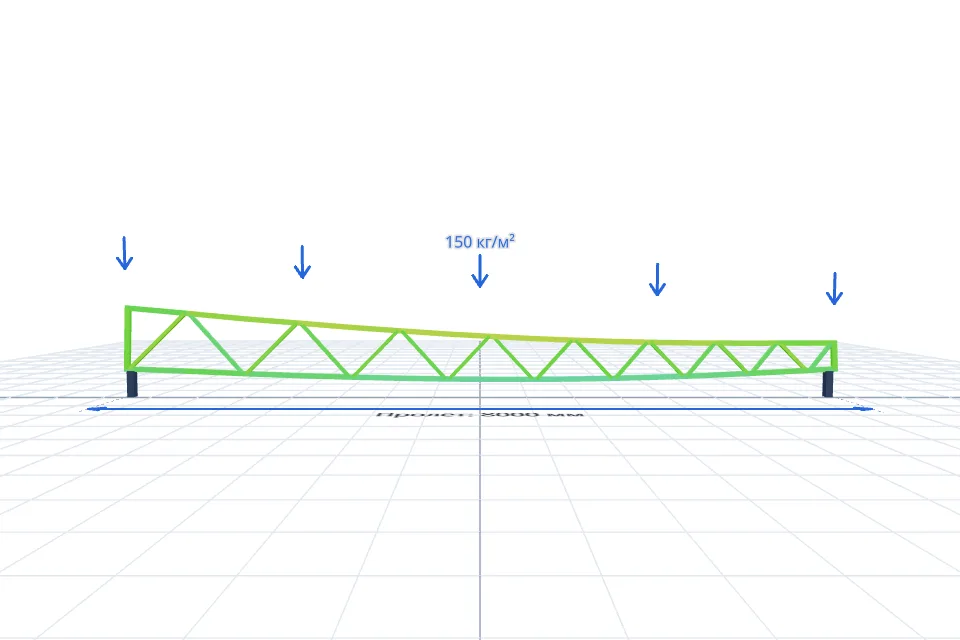

Чертёж поперечной фермы навеса 8 000 × 6 000 мм — размеры, узлы и снеговая нагрузка.
Готовим SVG-чертёж…
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Стоимость основания в эту смету не входит.
Инженерная проверка
Статус: Проходит. Прогиб 10,06 мм, коэффициент запаса 2,78.
Выбранная нагрузка
Снеговая нагрузка — 150 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 150 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 26 населённых пунктов со значением Sg ≤ 150 кг/м²:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

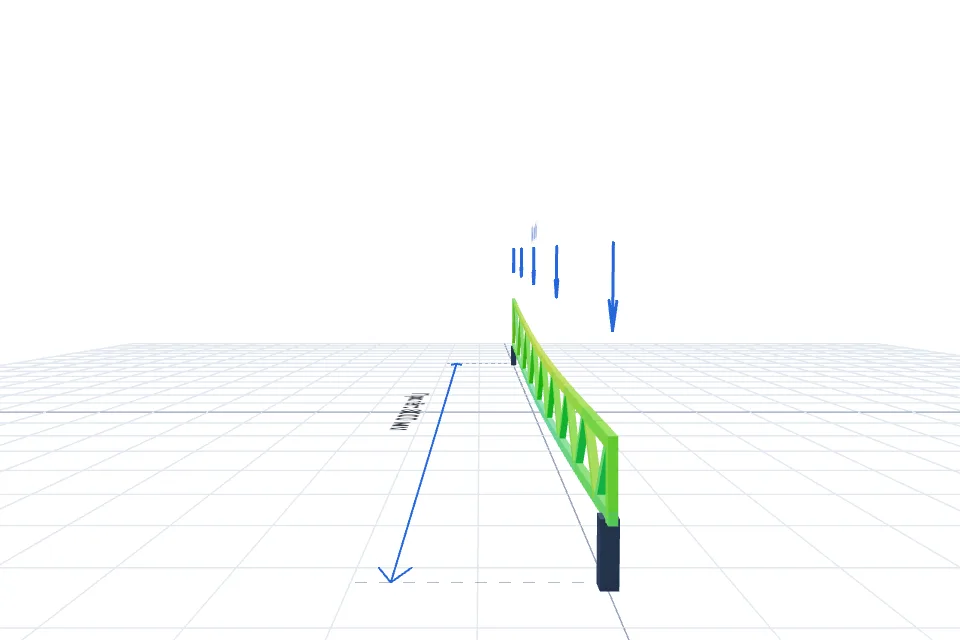

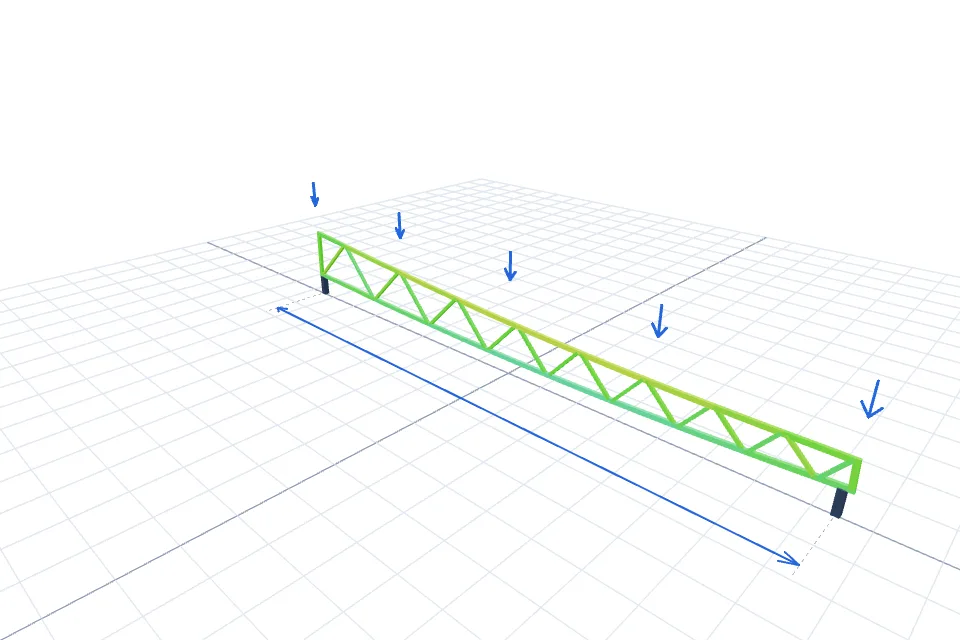

Испытание фермы нагрузкой (МКЭ)
Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
