Автомобильный навес 8000×12000 мм параллельная из профнастил: расчёт, цены и чертёж в Твери
Смета для навеса: параллельная фермы, кровля из профнастил, опоры и каркас. Проверка снеговой нагрузки, параметры профилей и производственный чертёж.
Предварительная стоимость
551 316 ₽
Комплект для самостоятельной установки
- Комплект с изготовлением
- 551 316 ₽
- Монтаж
- Не включён
- Доставка
- Не включена

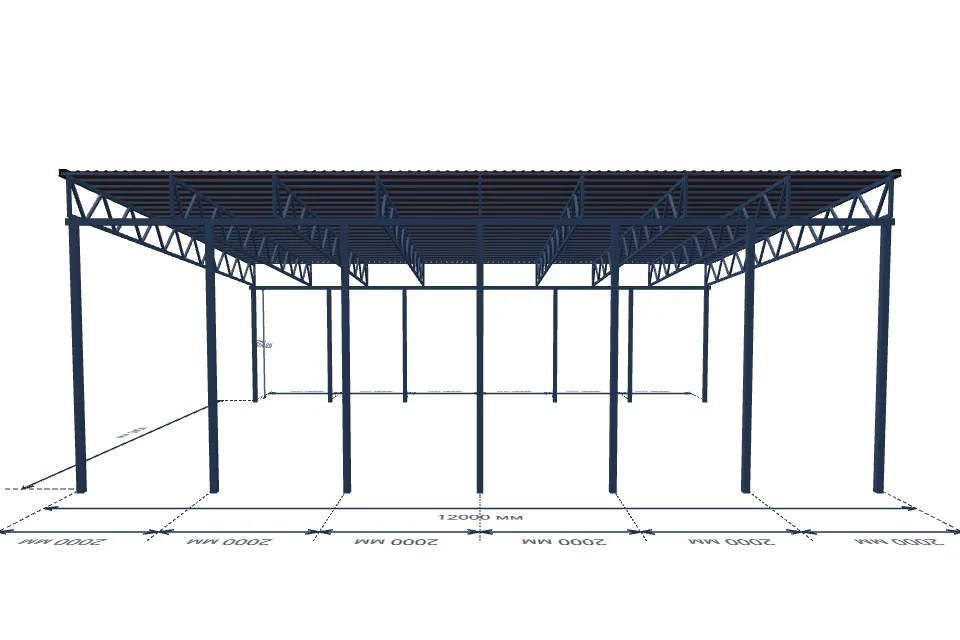

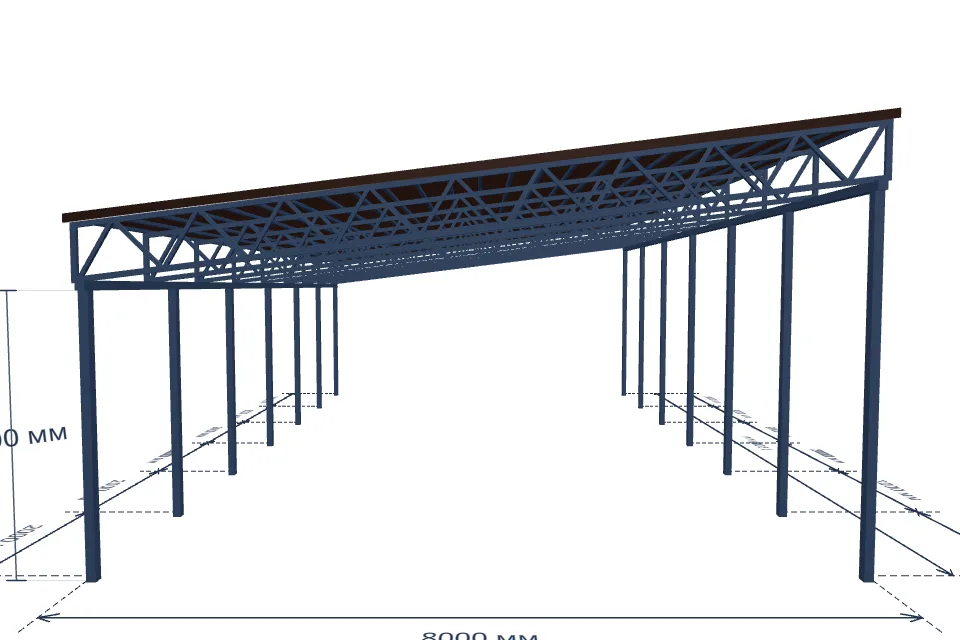

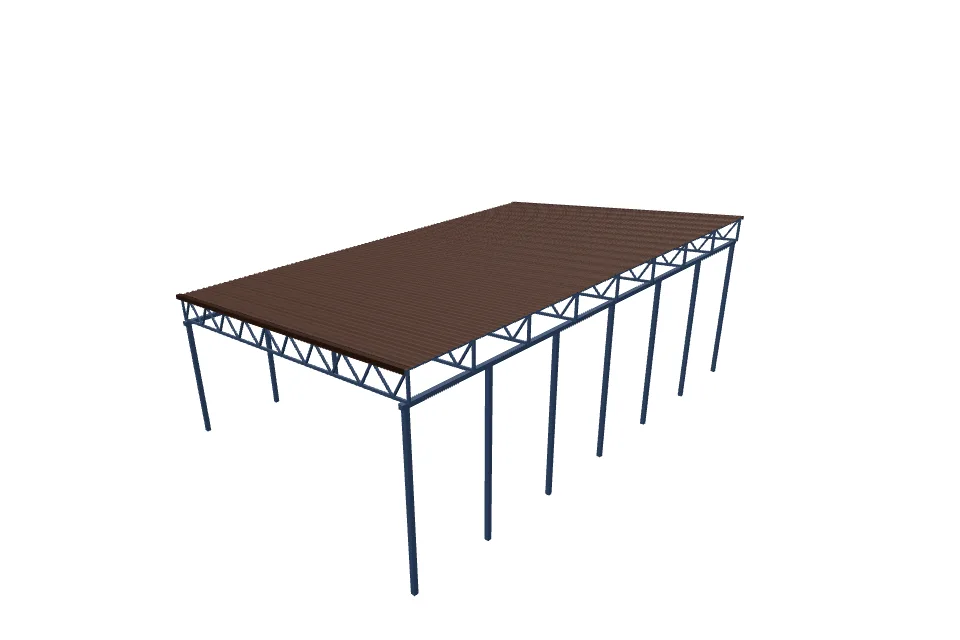

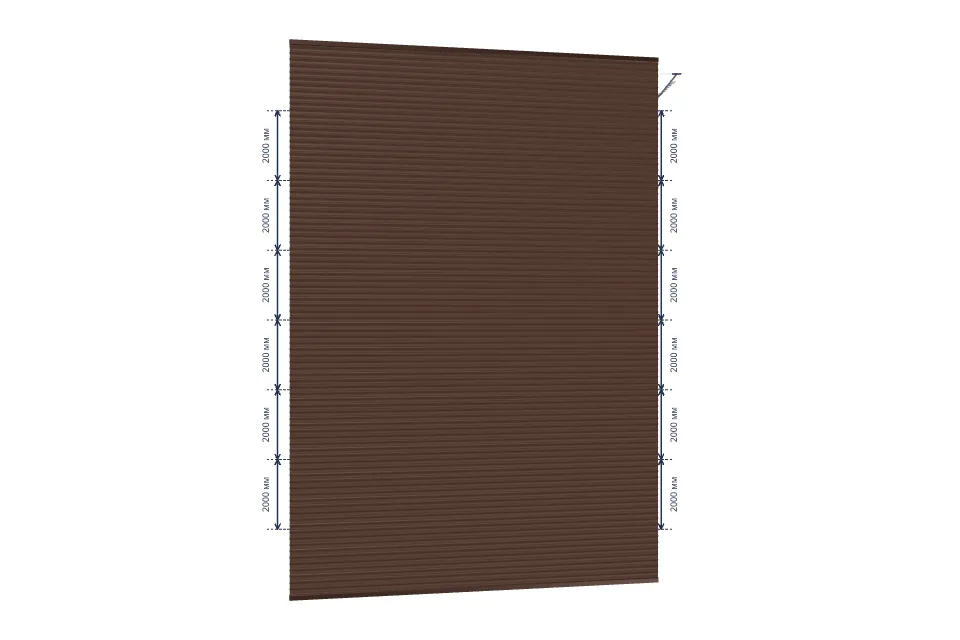

Виды навеса
Камера и масштаб выставлены автоматически по габаритам конструкции

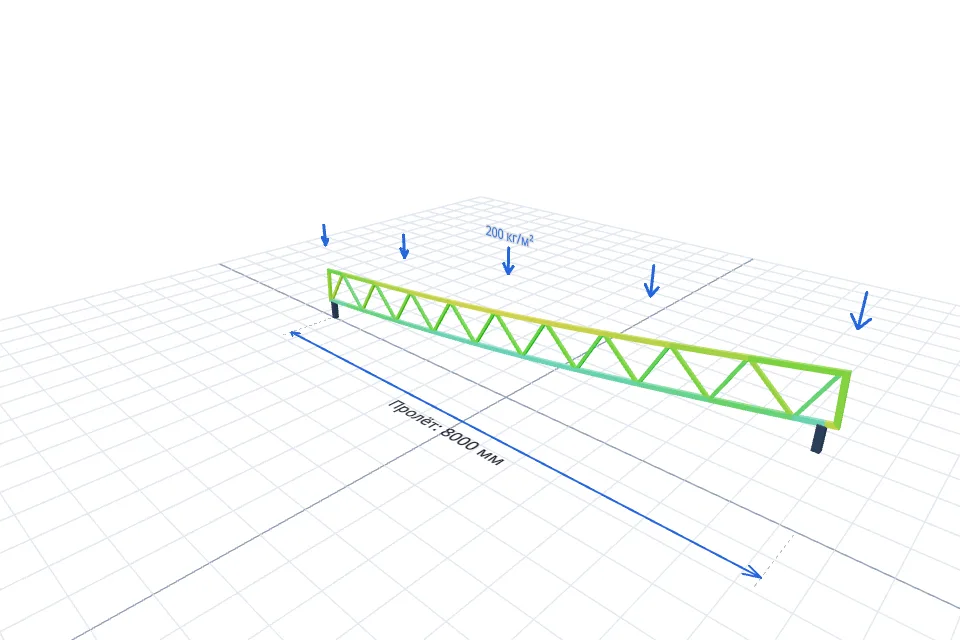

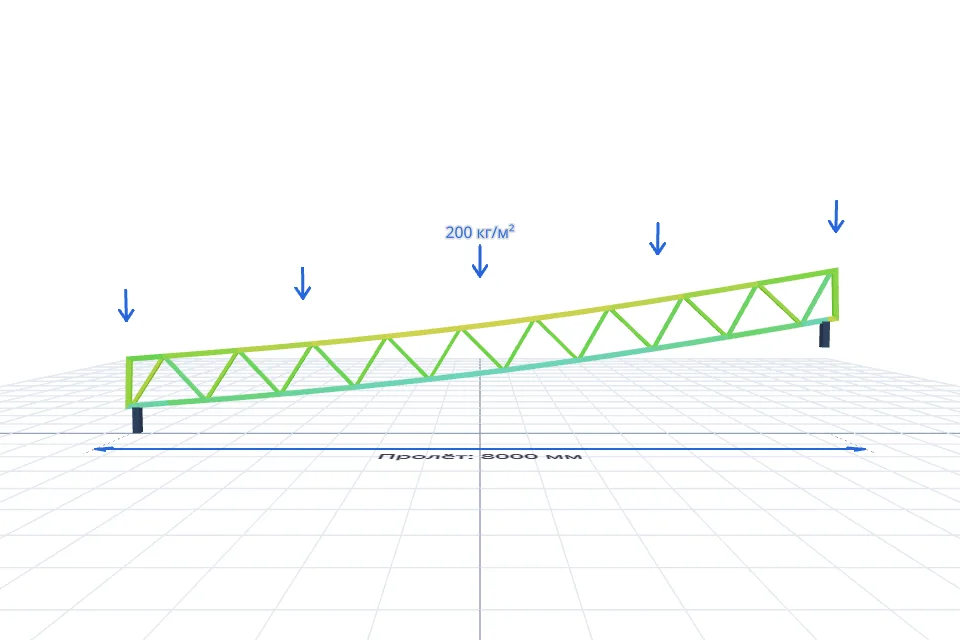

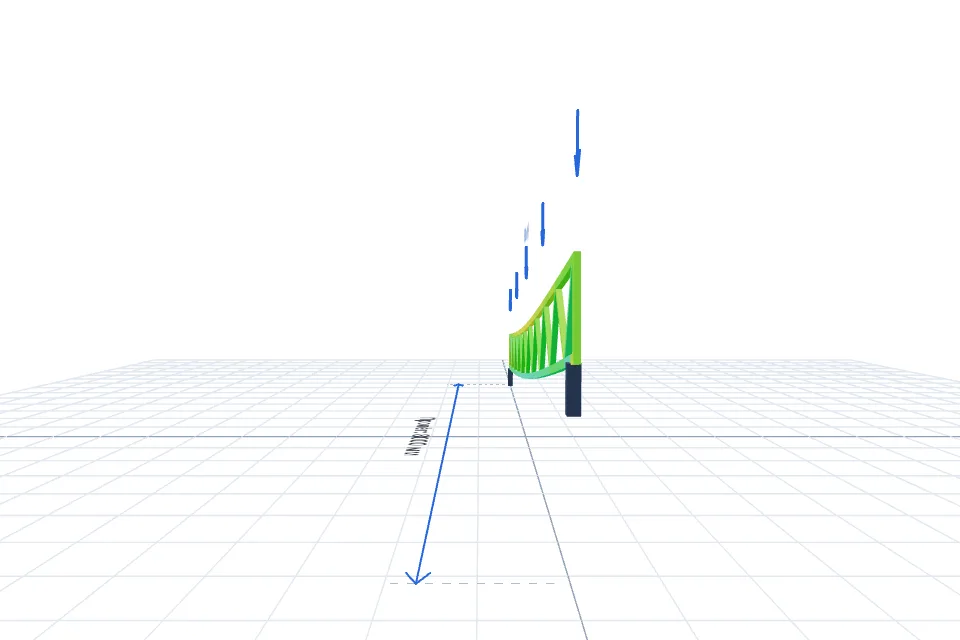

Испытание фермы нагрузкой (МКЭ)
Напряжения в профилях: зелёный — норма, жёлтый — повышенные, красный — предел; бордовый — риск потери устойчивости
Чертёж навеса
Подготовка чертежа
Чертёж фермы
Чертёж фермы для навеса 8000×12000 мм — с размерами и снеговой нагрузкой
Готовим чертёж фермы
Автомобильный навес 8000×12000 мм
Автомобильный навес 8000×12000 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 8000 мм и длиной 12000 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.
Геометрия: пролёт между опорами — 8000 мм, длина — 12000 мм, высота стоек — 3000 мм. Поперечных ферм — 9, заданный максимальный шаг между ними — 1500 мм. Конструктивная высота ферм — 550 мм, подъём или перепад — 1000 мм.
Каркас: пояса ферм — профиль 60x40x3.0, решётка — 40x40x3.0, прогоны — 40x40x2.0, стойки и продольная обвязка — 100x100x3.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 650,54 м, расчётная масса металлокаркаса — 2 961,6 кг.
Кровля: профнастил, расчётная площадь — 102,04 м². Ветровые планки по двум торцам — 16.7 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 128,14 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж не выбран; доставка не включена. Количество и стоимость каждой позиции приведены в детальной смете ниже.
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Комплект с изготовлением, без монтажа
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Параметры конструкции
Габариты
8000×12000 мм
Тип
Параллельная
Профили
60x40x3.0 / 40x40x3.0
Проверка нагрузки
Проходит
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Пояса, профиль 60x40x3.0 | 160.9 м | 52 113 ₽ |
| Решётка, профиль 40x40x3.0 | 111.2 м | 28 206 ₽ |
| Прогоны, профиль 40x40x2.0 | 305.0 м | 59 383 ₽ |
| Стойки и обвязка, профиль 100x100x3.0 | 73.4 м | 49 577 ₽ |
| Кровельное покрытие | 102.0 м² | 71 427 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 16.7 м | 5 855 ₽ |
| Подготовка и окраска профильных труб со всех сторон | 128.1 м² | 44 848 ₽ |
| Изготовление комплекта | комплект | 239 906 ₽ |
| ИТОГО | 551 316 ₽ | |
Геометрия
Шаг ферм 1500 мм, опоры 100x100x3.0, кровля: Профнастил.
Материалы
Металла 650.5 м, масса 2961.6 кг, кровля 102.0 м².
Инженерная проверка
Статус: Проходит. Прогиб 11.9 мм, коэффициент запаса 2.12.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 200 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 46 населённых пунктов со значением Sg ≤ 200 кг/м²:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м², Белгород — 155 кг/м², Воронеж — 155 кг/м², Екатеринбург — 155 кг/м², Великий Новгород — 155 кг/м², Смоленск — 160 кг/м², Брянск — 160 кг/м², Тюмень — 160 кг/м², Новосибирск — 160 кг/м², Тверь — 160 кг/м², Самара — 165 кг/м², Кострома — 180 кг/м², Пенза — 180 кг/м², Санкт-Петербург — 180 кг/м², Вологда — 185 кг/м², Москва — 185 кг/м², Челябинск — 185 кг/м², Владимир — 185 кг/м², Иваново — 190 кг/м², Калуга — 190 кг/м², Ярославль — 200 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
