Навес для автомобиля 7850×16250 мм
Односкатная схема · металлочерепица
Пояса ферм — 60x40x3.0, решётка — 60x40x3.0. Комплект с монтажом на участке.
Металлокаркас
60x40x3.0
Кровля
Металлочерепица
С монтажом
Работы включены в смету
Проверка нагрузки
Проходит
Основные характеристики
- Пролёт между опорами
- 7850 мм
- Длина навеса
- 16250 мм
- Высота стоек
- 3600 мм
- Кровля
- Металлочерепица
- Шаг ферм, не более
- 1200 мм
- Фактический шаг ферм
- 1 160,71 мм
- Профиль поясов
- 60x40x3.0
- Профиль решётки
- 60x40x3.0
- Расчётная масса
- 4 825,9 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.
Автомобильный навес 7850×16250 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 7850 мм и длиной 16250 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.
Геометрия: пролёт между опорами — 7850 мм, длина — 16250 мм, высота стоек — 3600 мм. Поперечных ферм — 15, заданный максимальный шаг между ними — 1200 мм. Конструктивная высота ферм — 800 мм, подъём или перепад — 800 мм.
Каркас: пояса ферм — профиль 60x40x3.0, решётка — 60x40x3.0, прогоны — 40x20x1.5, стойки и продольная обвязка — 100x100x4.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 1 117,61 м, расчётная масса металлокаркаса — 4 825,9 кг.
Кровля: металлочерепица, расчётная площадь — 132,25 м². Ветровые планки по двум торцам — 16.0 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 208,45 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
1 092 933 ₽
Монтаж
370 900 ₽
Доставка
Не включена
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Пояса, профиль 60x40x3.0 | 275.7 м | 85 363 ₽ |
| Решётка, профиль 60x40x3.0 | 361.2 м | 111 826 ₽ |
| Прогоны, профиль 40x20x1.5 | 397.2 м | 43 327 ₽ |
| Стойки и обвязка, профиль 100x100x4.0 | 83.5 м | 70 449 ₽ |
| Кровельное покрытие | 132.2 м² | 145 470 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 16.0 м | 7 192 ₽ |
| Подготовка и окраска профильных труб со всех сторон | 208.4 м² | 72 956 ₽ |
| Изготовление комплекта | комплект | 556 351 ₽ |
| Монтаж на участке | комплекс | 370 900 ₽ |
| ИТОГО | 1 463 833 ₽ | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 18.10.2026. Окончательную комплектацию и цену подтвердит менеджер.
Чертёж навеса

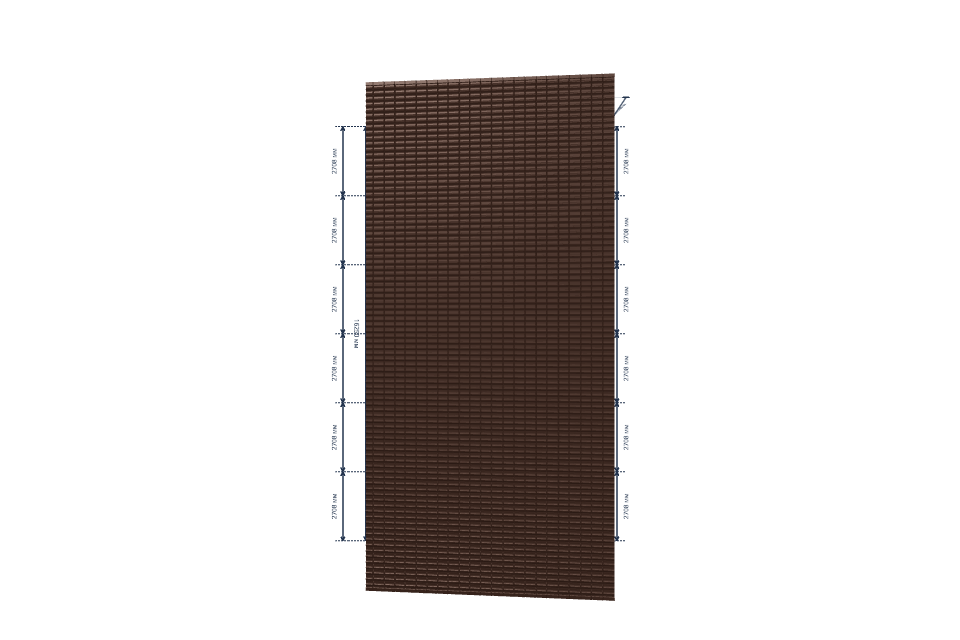

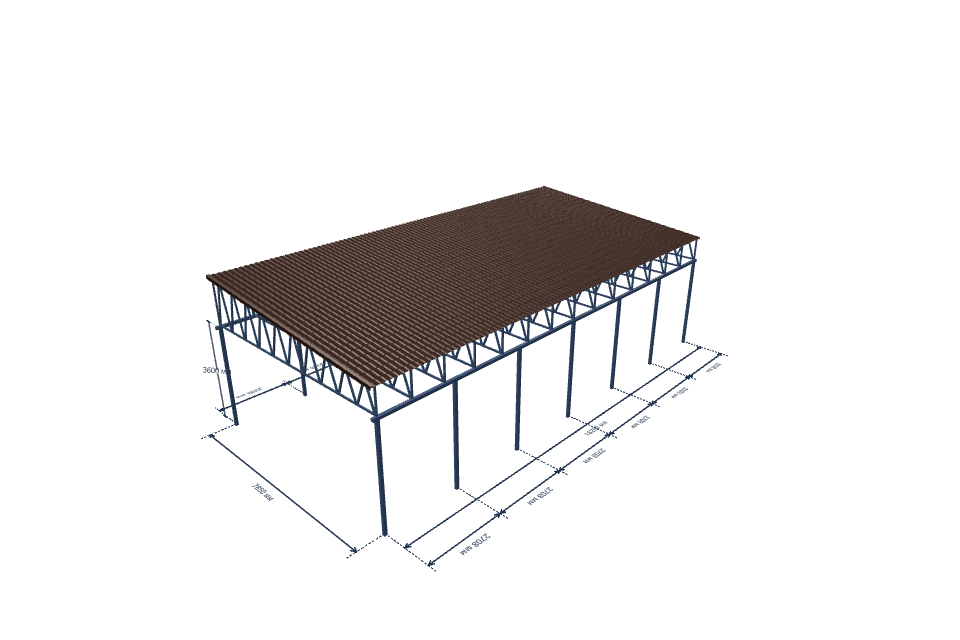

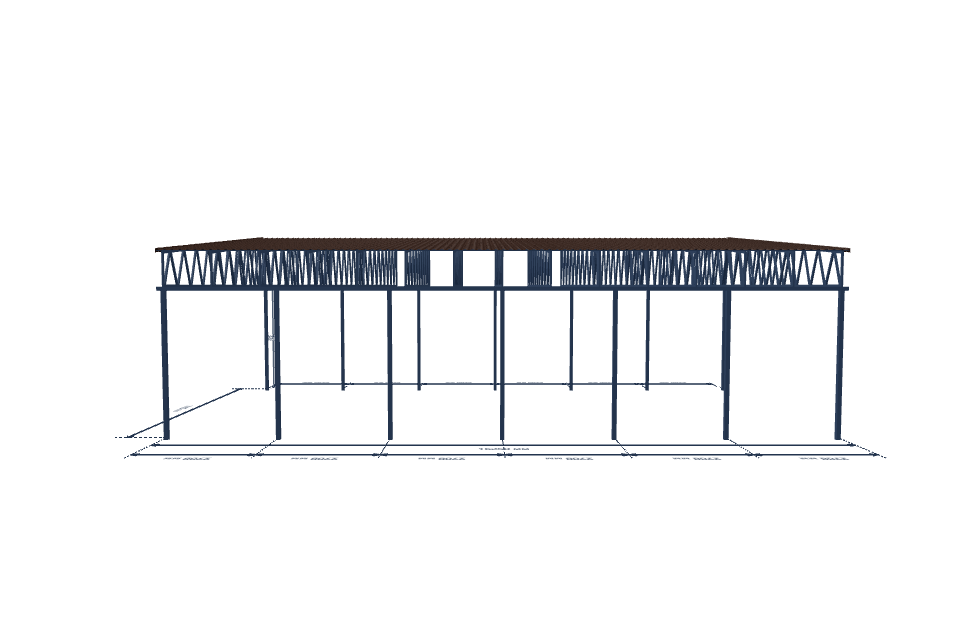

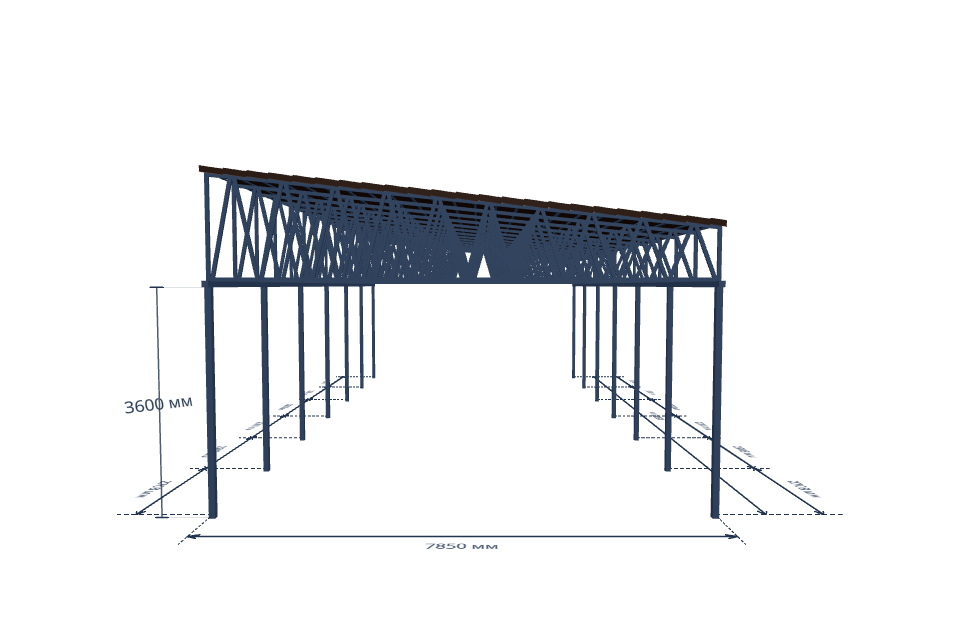

Вид спереди, сбоку и сверху для навеса 7 850 × 16 250 мм. Векторный чертёж для просмотра и печати.
