Навес 7800×5760 мм двускатный, кровля профнастил (пояс 40x40x3.0, шаг 1200 мм, усиленный) в Твери: расчёт, цены и чертёж

Основные характеристики

Пролёт между опорами: 7800 мм
Длина навеса: 5760 мм
Высота стоек: 2800 мм
Кровля: Профнастил
Шаг ферм, не более: 1200 мм
Фактический шаг ферм: 1 272 мм
Профиль поясов: 40x40x3.0
Профиль решётки: 40x40x1.5
Расчётная масса: 1 604,81 кг

Проект в деталях

Измените параметры под свой проект

Выберите размеры, профили и комплектацию навеса в калькуляторе.

Автомобильный навес 7800×5760 мм — из чего складывается расчёт

Расчёт относится к конкретному навесу шириной 7800 мм и длиной 5760 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.

Геометрия: пролёт между опорами — 7800 мм, длина — 5760 мм, высота стоек — 2800 мм. Поперечных ферм — 6, заданный максимальный шаг между ними — 1200 мм. Высота ферм в коньке — 1300 мм.

Каркас: пояса ферм — профиль 40x40x3.0, решётка — 40x40x1.5, прогоны — 40x20x1.5, стойки и продольная обвязка — 100x100x4.0. Заполнение ферм усиленное, с раскосами и вертикальными стойками. Общая длина профильных труб — 546,83 м, расчётная масса металлокаркаса — 1 604,81 кг.

Кровля: профнастил, расчётная площадь — 66,42 м². Коньковая планка — 7,16 м. Ветровые планки по двум торцам — 18.3 м.

Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 88,33 м². Подготовка и окраска включены в смету отдельной строкой.

Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».

Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.

Что входит в стоимость

Металлокаркас и выбранная кровля
Изготовление комплекта и монтаж — отдельными строками
Проверка снеговой нагрузки и чертёж
Доставка, основание и дополнительные работы — отдельно

Срок изготовления и монтажа навеса уточняется по площадке.

Комплект с изготовлением

564 336 ₽

Монтаж

509 663 ₽

Доставка

Не включена

Детальная смета

Позиция	Количество	Стоимость
Каркас навеса
Изготовление поперечных ферм	688.684 кг	56 816,45 ₽
Подготовка столбов, балок и деталей каркаса	676.174 кг	35 499,13 ₽
Разметка мест установки опор	1 компл.	3 000 ₽
Монтаж столба на готовое основание, до 3 м	8 шт.	12 000 ₽
Монтаж продольных балок	13.32 м	6 993 ₽
Монтаж поперечной фермы: до 9 м и 250 кг	6 шт.	10 800 ₽
Монтаж прогонов	193.32 м	14 499 ₽
Зачистка, грунтование и окраска металла	83.715 м²	62 786,47 ₽
Профиль 100x100x4.0 — обвязка, стойки	42.0 м	35 435,41 ₽
Профиль 40x40x3.0 — пояса	114.0 м	27 632,46 ₽
Профиль 40x40x1.5 — решётка	186.0 м	27 252,72 ₽
Профиль 40x20x1.5 — прогоны	324.0 м	35 341,92 ₽
Опорные пластины и анкеры столбов	8 компл.	12 000 ₽
Грунт-эмаль по металлу	20.929 кг	14 650,18 ₽
Итого по разделу «Каркас навеса»		354 706,74 ₽
Фундамент — плита
Плита: Разметка периметра плиты	31.92 м	1 436 ₽
Плита: Разработка грунта под плиту и слои основания	22.053 м³	59 543 ₽
Плита: Устройство и уплотнение песчаной подушки	12.602 м³	122 870 ₽
Плита: Монтаж и демонтаж опалубки плиты	4.788 м²	6 105 ₽
Плита: Сборка и вязка арматурных сеток плиты	1208.746 кг	163 181 ₽
Плита: Приём, укладка и вибрирование бетона плиты	9.451 м³	34 024 ₽
Плита: Выравнивание, затирка поверхности плиты и уход за бетоном	63.008 м²	23 628 ₽
Плита: Бетон М300 / B22,5, запас 5%	9.924 м³	74 430 ₽
Плита: Арматура Ø12: сетка с нахлёстами 480 мм	1464 м	90 373 ₽
Плита: Доска 40×150 мм: периметр плиты, полная толщина	31.92 м	5 746 ₽
Плита: Песок: подушка 200 мм	12.602 м³	18 903 ₽
Плита: Вязальная проволока, 5 г на соединение	16.65 кг	4 163 ₽
Итого по разделу «Фундамент — плита»		604 402 ₽
Кровля
Монтаж кровли из профнастила	65.544 м²	44 242,17 ₽
Монтаж конька	7.16 м	3 222 ₽
Монтаж торцевых планок	18.308 м	4 119,38 ₽
Кровельное покрытие	65.5 м²	51 845,27 ₽
Коньковая планка	7.2 м	3 222 ₽
Ветровая (торцевая) планка — два торца кровли	18.3 м	8 238,77 ₽
Итого по разделу «Кровля»		114 889,59 ₽
ИТОГО		1 073 998,33 ₽

Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 23.10.2026. Окончательную комплектацию и цену подтвердит менеджер.

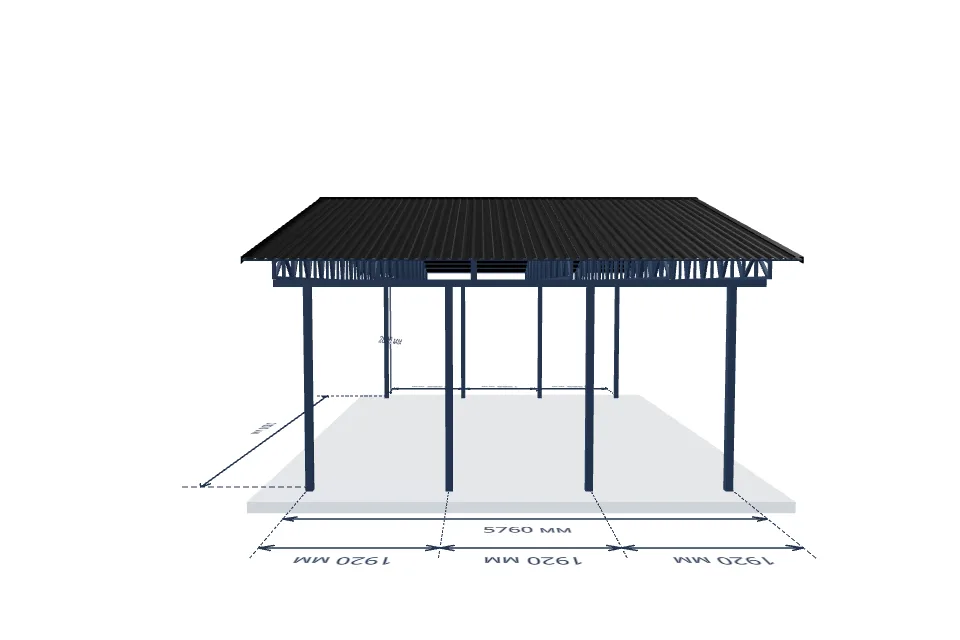

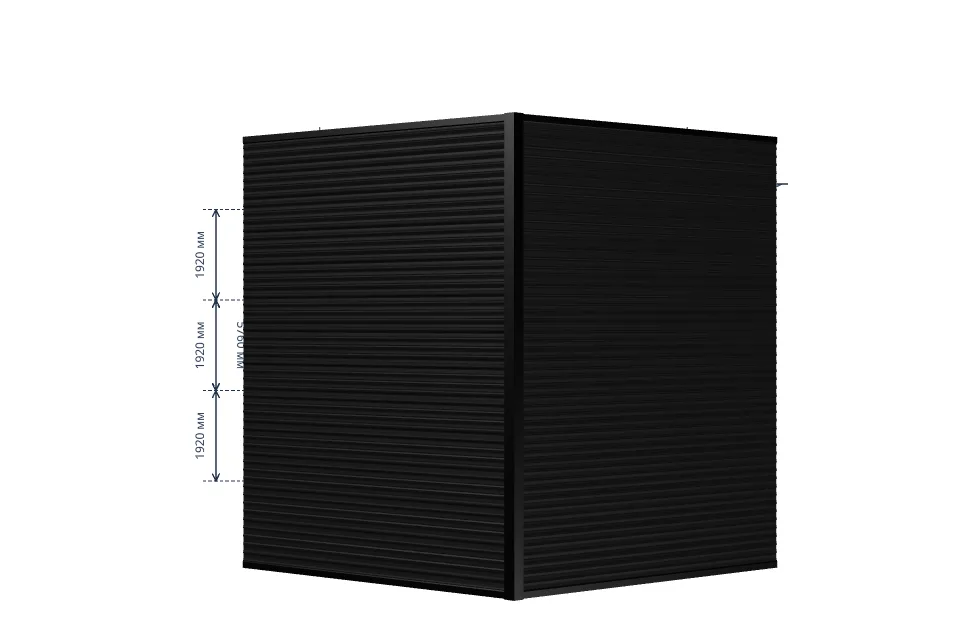

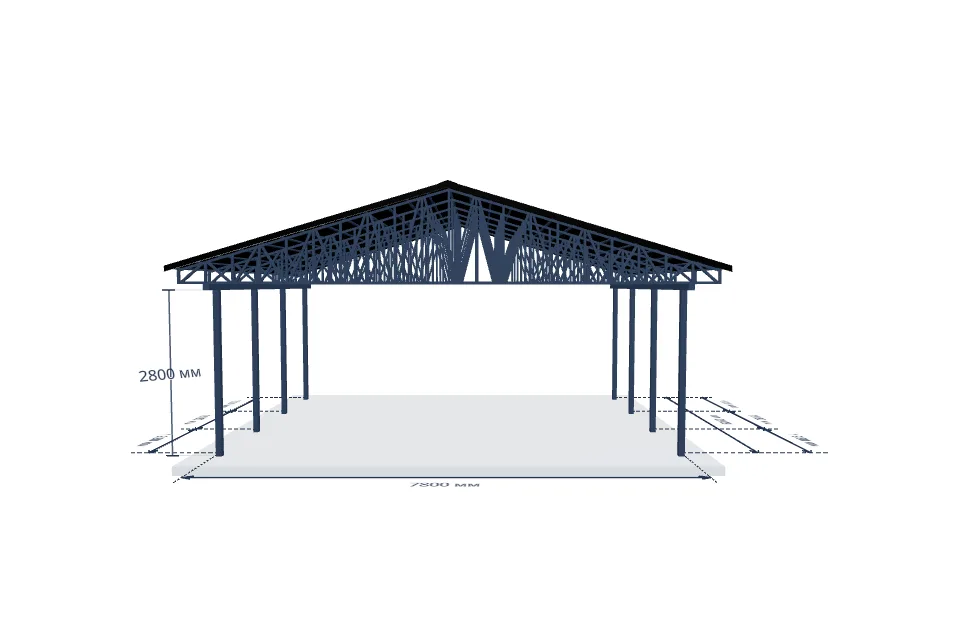

Чертёж навеса

Вид спереди, сбоку и сверху для навеса 7 800 × 5 760 мм. Векторный чертёж для просмотра и печати.

Готовим SVG-чертёж…

Чертёж фермы

Чертёж поперечной фермы навеса 7 800 × 5 760 мм — размеры, узлы и снеговая нагрузка.

Готовим SVG-чертёж…

Доставка

Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.

Рассчитать доставку

Монтаж и подготовка площадки

Монтаж на участке выбран и включён в смету отдельной строкой.

Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Бетонное основание показано в модели; его стоимость согласовывается отдельно.

Инженерная проверка

Статус: Проходит. Прогиб 2,4 мм, коэффициент запаса 3,62.

Выбранная нагрузка

Снеговая нагрузка — 150 кг/м².

Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.

Снеговая нагрузка

Расчёт конструкции выполнен на снеговую нагрузку 150 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.

Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.

При неизменных параметрах расчёт по снеговой нагрузке охватывает 26 населённых пунктов со значением Sg ≤ 150 кг/м²:

Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м².

Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

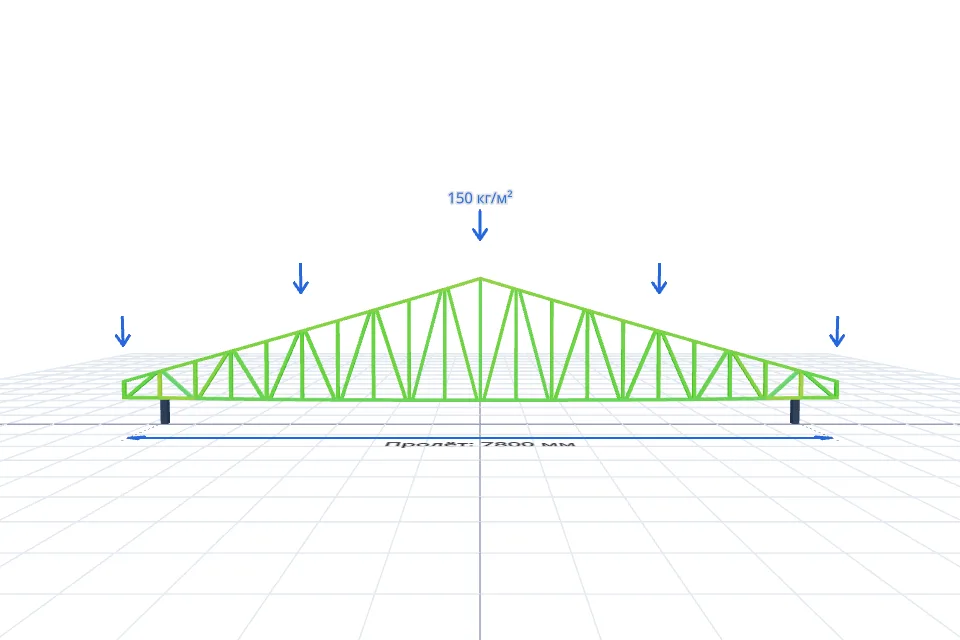

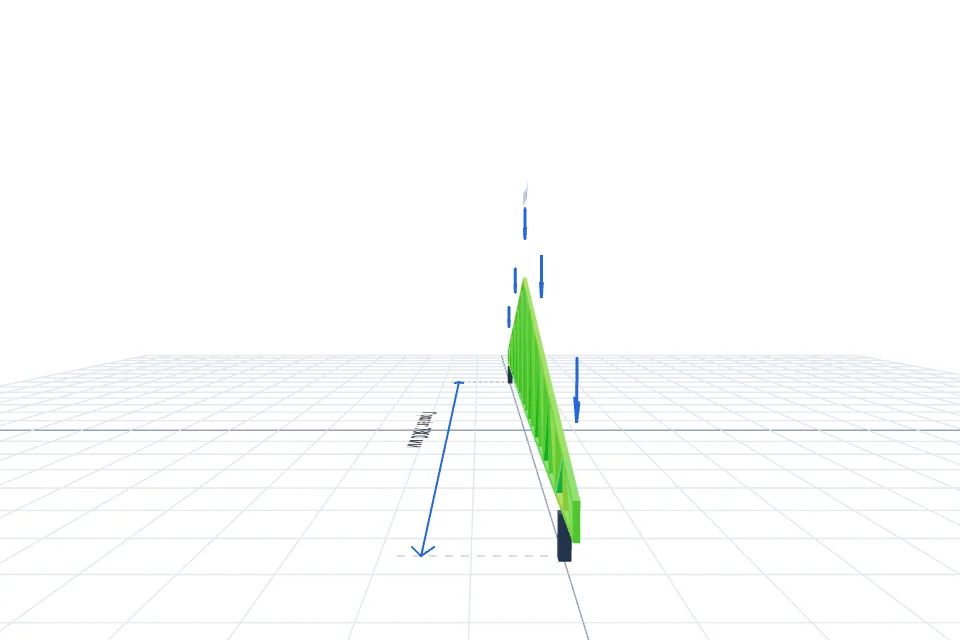

Испытание фермы нагрузкой (МКЭ)

Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.

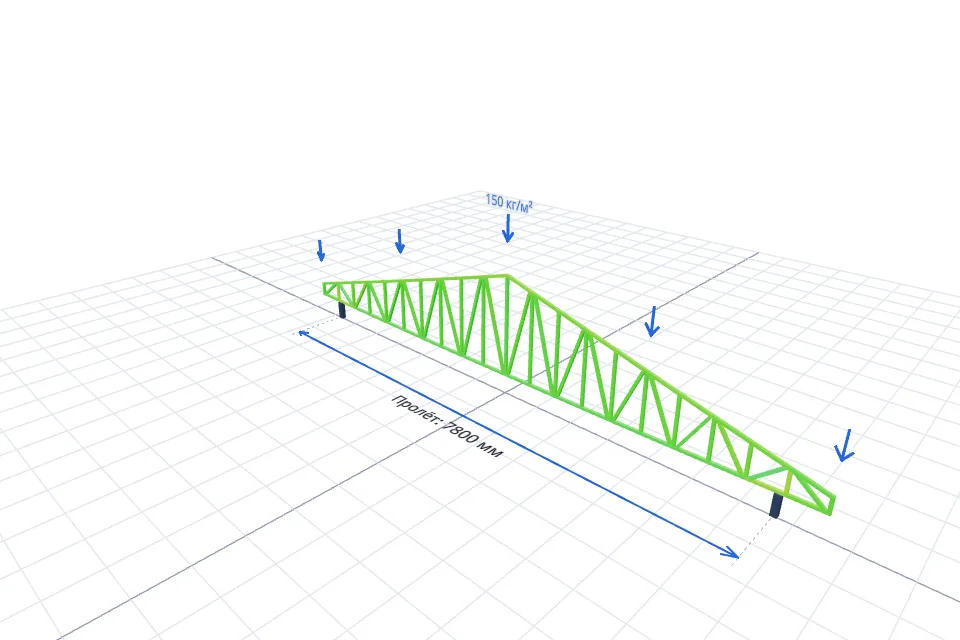

Ферма навеса 7800×5760 мм — проверка нагрузки — перспектива, напряжения в профилях (МКЭ)

Вопросы по этому расчёту

Можно ли изменить размеры навеса?

Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.

Что входит в чертёж навеса?

Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.

Учтена ли снеговая нагрузка?

На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.

Цена окончательная?

Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
