Виды навеса
Индивидуальный расчёт · № 2620

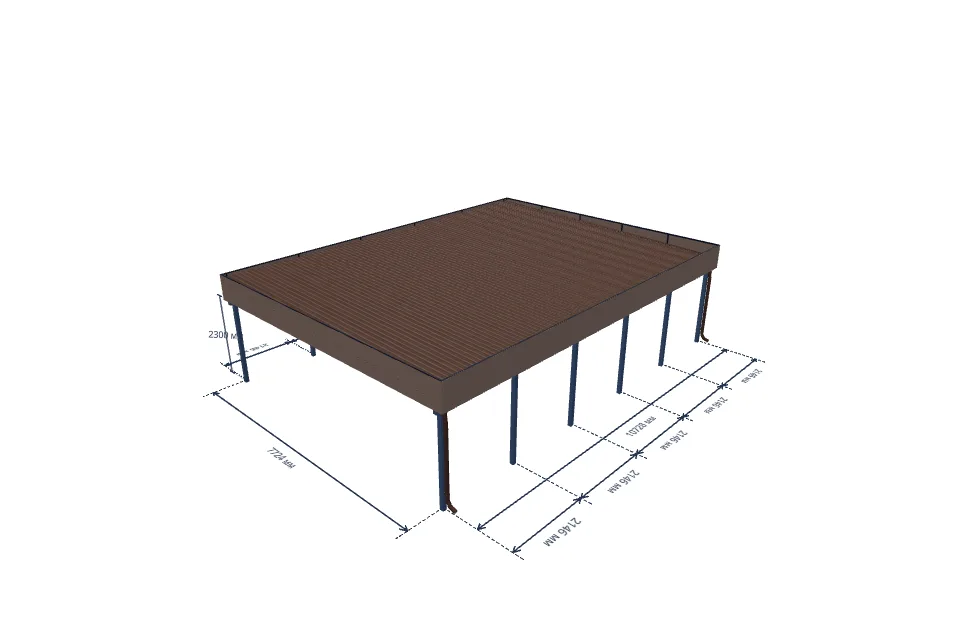

Навес с фризом 7724×10728 мм
Односкатная с фризом схема · профнастил
Пояса ферм — 100x50x4.0, решётка — 50x50x1.5. Комплект для самостоятельной установки.
Металлокаркас
100x50x4.0
Кровля
Профнастил
Без монтажа
Самостоятельная установка
Проверка нагрузки
Проходит
Основные характеристики
- Пролёт между опорами
- 7724 мм
- Длина навеса
- 10728 мм
- Высота стоек
- 2300 мм
- Высота левого торца фермы
- 600 мм
- Высота правого торца фермы
- 300 мм
- Кровля
- Профнастил
- Шаг ферм, не более
- 1200 мм
- Фактический шаг ферм
- 1 192 мм
- Профиль поясов
- 100x50x4.0
- Профиль решётки
- 50x50x1.5
- Расчётная масса
- 3 144,72 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.
Односкатный навес с фризом: конструкция и стоимость
Этот металлический навес из профильной трубы имеет односкатную крышу и прямоугольный фриз по периметру. Фриз закрывает торцы кровли и фермы: снаружи видна ровная линия, а уклон скрыт за облицовкой. Так получается современный навес для авто в стиле хай-тек, а не крыша без уклона.
Навес для машины можно разместить над парковкой у частного дома или на даче. Для двух автомобилей размеры подбирают с учётом открывания дверей, проезда и положения стоек. Калькулятор навеса с фризом позволяет сравнить стоимость при изменении размеров, профилей и покрытия.
Расчёт включает профильную трубу каркаса фриза и металлическую обшивку. Монтаж обшивки учитывается при выборе установки. Водосток и основание необходимо уточнить отдельно перед заказом. Для установки в Твери также нужно согласовать условия участка и проверить снеговую нагрузку.
Геометрия: пролёт между опорами — 7724 мм, длина — 10728 мм, высота стоек — 2300 мм. Поперечных ферм — 10, заданный максимальный шаг между ними — 1200 мм. Наружная высота левого торца — 600 мм, правого — 300 мм. Перепад — 300 мм.
Каркас: пояса ферм — профиль 100x50x4.0, решётка — 50x50x1.5, прогоны — 40x20x1.5, стойки и продольная обвязка — 100x100x4.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 669,54 м, расчётная масса металлокаркаса — 3 144,72 кг.
Кровля: профнастил, расчётная площадь — 89,65 м². Ветровые планки по двум торцам — 16.3 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 132,39 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж не выбран; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Комплект с изготовлением, без монтажа
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
В смете отдельно указаны каркас фриза из профиля 40x20x1.5, металлическая обшивка и её монтаж при выборе установки. Водосток согласовывается отдельно.
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
759 108 ₽
Монтаж
Не включён
Доставка
Не включена
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Пояса, профиль 100x50x4.0 | 171.5 м | 108 968 ₽ |
| Решётка, профиль 50x50x1.5 | 90.8 м | 16 712 ₽ |
| Прогоны, профиль 40x20x1.5 | 264.7 м | 28 870 ₽ |
| Фриз, профиль 40x20x1.5 | 92.8 м | 10 125 ₽ |
| Стойки и обвязка, профиль 100x100x4.0 | 49.7 м | 42 539 ₽ |
| Кровельное покрытие | 89.7 м² | 76 204 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 16.3 м | 7 317 ₽ |
| Металлическая обшивка фриза | 26.76 м² | 40 139 ₽ |
| Водосточный желоб | 11.028 пог. м | 35 290 ₽ |
| Водосточные трубы (2 шт.) | 5.132 пог. м | 16 423 ₽ |
| Греющий кабель на крыше (зигзаг 50×50 см) | 24.659 пог. м | 56 717 ₽ |
| Греющий кабель в двух водосточных трубах | 5.132 пог. м | 11 804 ₽ |
| Подготовка и окраска профильных труб со всех сторон | 132.4 м² | 46 337 ₽ |
| Изготовление комплекта | комплект | 261 662 ₽ |
| ИТОГО | 759 108 ₽ | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 03.10.2026. Окончательную комплектацию и цену подтвердит менеджер.
Чертёж навеса

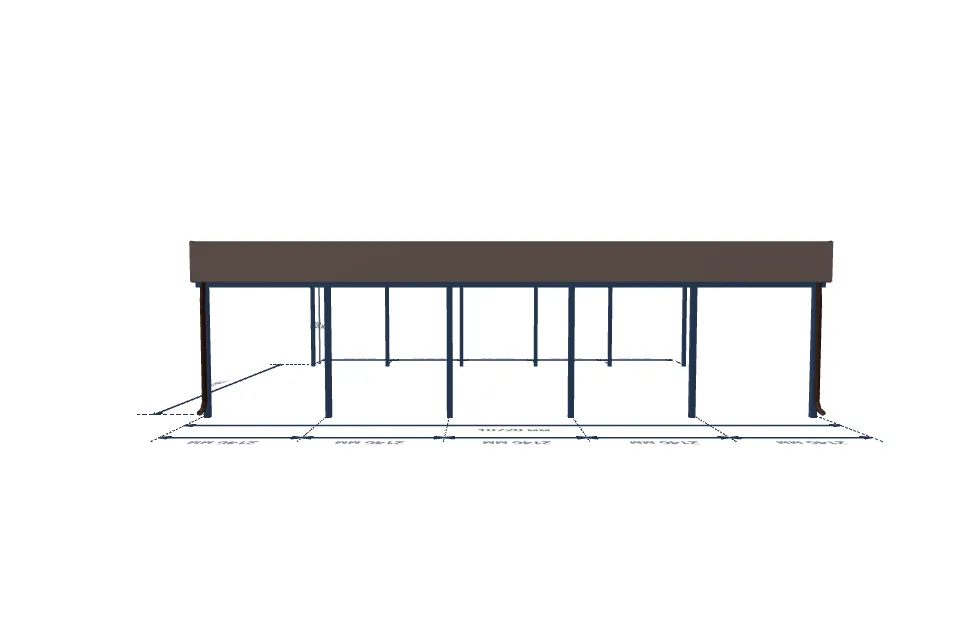

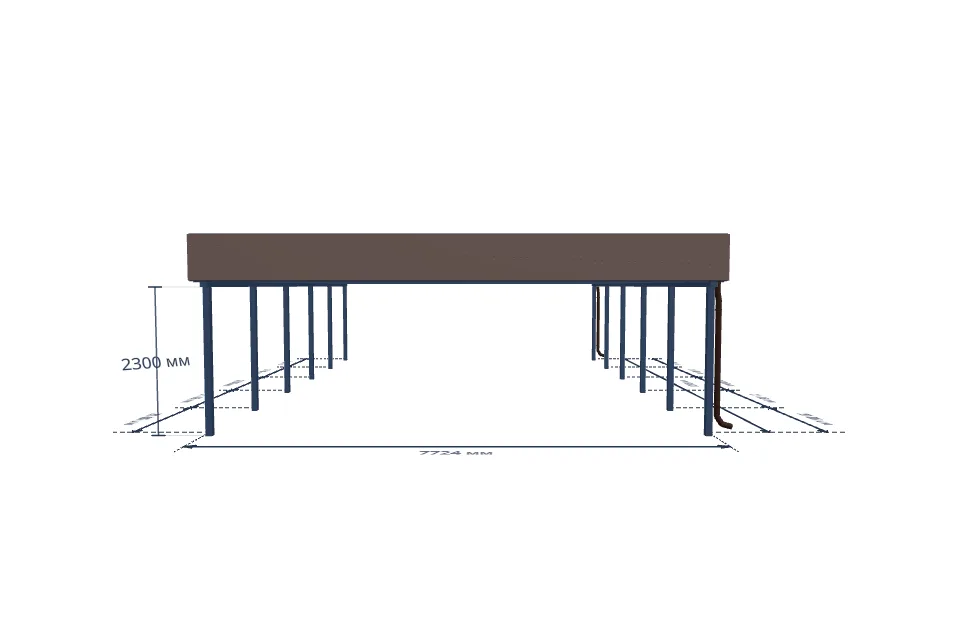

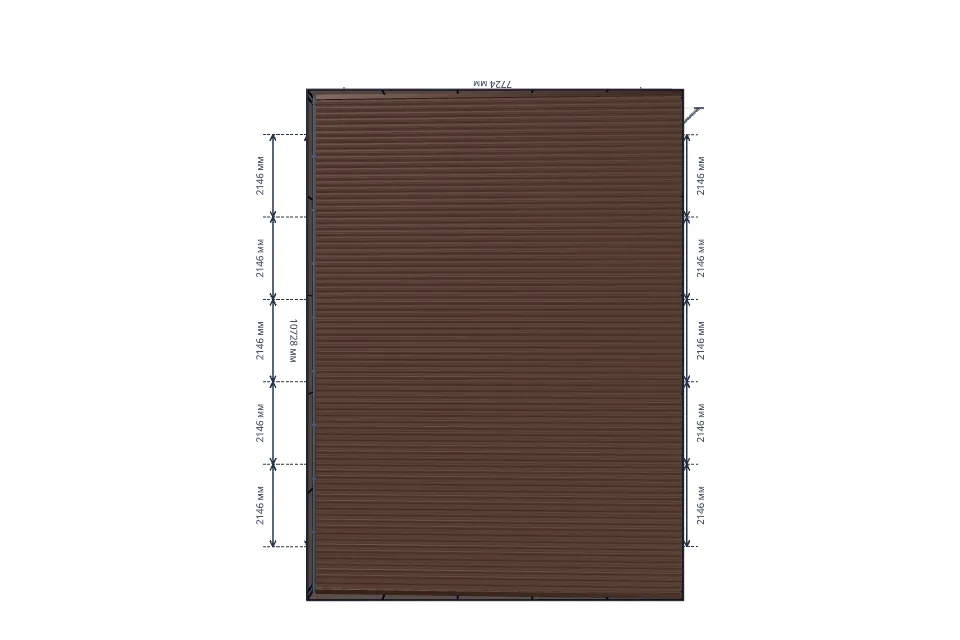

Вид спереди, сбоку и сверху для навеса с фризом 7 724 × 10 728 мм. Векторный чертёж для просмотра и печати.
Готовим SVG-чертёж…
Чертёж фермы
Чертёж поперечной фермы навеса 7 724 × 10 728 мм — размеры, узлы и снеговая нагрузка.
Готовим SVG-чертёж…
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж не выбран: комплект предназначен для самостоятельной установки.
Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Стоимость основания в эту смету не входит.
Инженерная проверка
Статус: Проходит. Прогиб 11,31 мм, коэффициент запаса 3,09.
Выбранная нагрузка
Снеговая нагрузка — 230 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 230 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 52 населённых пунктов со значением Sg ≤ 230 кг/м²:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м², Белгород — 155 кг/м², Воронеж — 155 кг/м², Екатеринбург — 155 кг/м², Великий Новгород — 155 кг/м², Смоленск — 160 кг/м², Брянск — 160 кг/м², Тюмень — 160 кг/м², Новосибирск — 160 кг/м², Тверь — 160 кг/м², Самара — 165 кг/м², Кострома — 180 кг/м², Пенза — 180 кг/м², Санкт-Петербург — 180 кг/м², Вологда — 185 кг/м², Москва — 185 кг/м², Челябинск — 185 кг/м², Владимир — 185 кг/м², Иваново — 190 кг/м², Калуга — 190 кг/м², Ярославль — 200 кг/м², Ульяновск — 205 кг/м², Киров — 210 кг/м², Нижний Новгород — 210 кг/м², Томск — 215 кг/м², Барнаул — 215 кг/м², Архангельск — 225 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.
Испытание фермы нагрузкой (МКЭ)
Напряжения в профилях: зелёный — норма, жёлтый — повышенные, красный — предел; бордовый — риск потери устойчивости
Считаем напряжения в профилях
МКЭ-расчёт фермы под снеговую нагрузку: цветовая карта напряжений и деформированная схема — как в калькуляторе ферм.
Вопросы по этому расчёту
Навес с плоской крышей и односкатный навес с фризом — это одно и то же?
В этом расчёте показан односкатный навес с фризом: декоративный пояс по периметру скрывает уклон кровли и создаёт плоский силуэт. Это не горизонтальная крыша без уклона. При заказе навеса с плоской крышей важно уточнить конструкцию и направление стока воды.
Что такое фриз и почему такой навес называют хай-тек?
Фриз — наружный пояс по периметру навеса, закрывающий торцы кровли и фермы. Прямые линии и скрытый скат придают современному навесу для авто вид в стиле хай-тек. Фриз не заменяет несущие фермы и не отменяет проверку снеговой нагрузки.
От чего зависит цена плоского навеса для автомобиля в Твери?
Стоимость зависит от размеров, профилей каркаса, шага ферм, кровельного материала и работ. В калькуляторе учтены профильная труба каркаса фриза, металлическая обшивка и её монтаж при выборе установки. Водосток, основание и условия участка нужно согласовать отдельно.
Можно ли рассчитать навес с фризом на одну или две машины?
Да, измените ширину и длину в калькуляторе под размеры автомобилей, открывание дверей и проезд между опорами. Число машин само по себе не определяет размеры навеса. Перед изготовлением нужно проверить размещение стоек, уклон, водоотвод и снеговую нагрузку для участка в Твери или Тверской области.
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
