Навес 7600×11600 мм плоский, кровля профнастил (пояс 100x50x4.0, шаг 1100 мм) в Твери: расчёт, цены и чертёж

Основные характеристики

Пролёт между опорами: 7600 мм
Длина навеса: 11600 мм
Высота стоек: 2300 мм
Кровля: Профнастил
Шаг ферм, не более: 1100 мм
Фактический шаг ферм: 1 100 мм
Профиль поясов: 100x50x4.0
Профиль решётки: 50x50x2.0
Расчётная масса: 3 797,88 кг

Проект в деталях

Измените параметры под свой проект

Выберите размеры, профили и комплектацию навеса в калькуляторе.

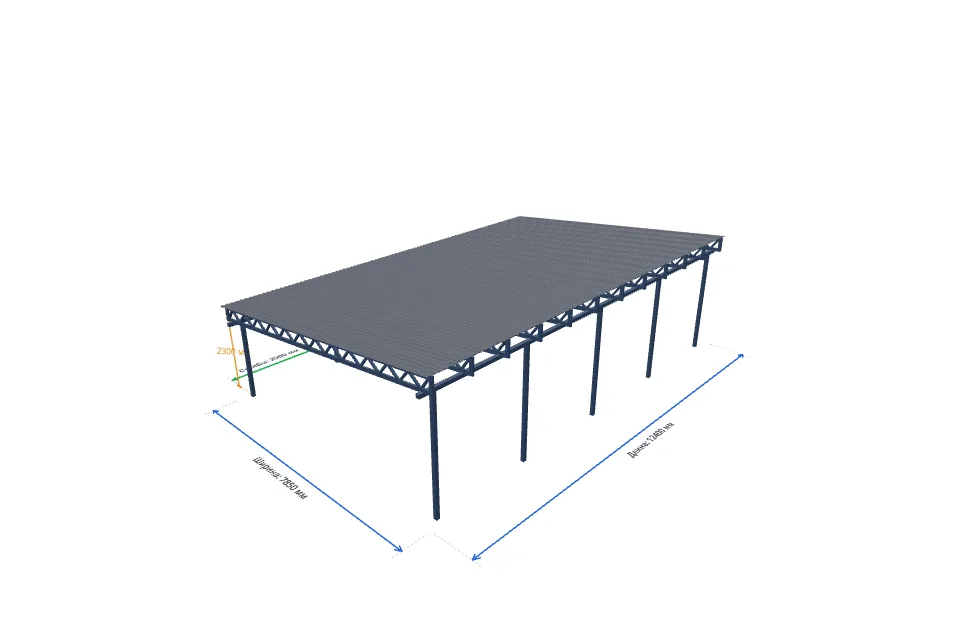

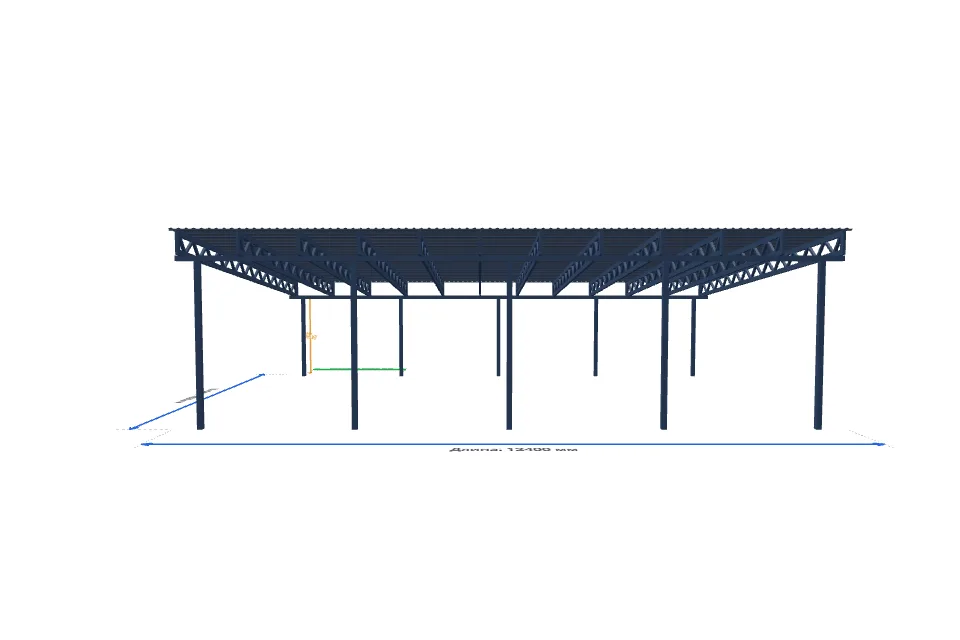

Автомобильный навес 7600×11600 мм — из чего складывается расчёт

Расчёт относится к конкретному навесу шириной 7600 мм и длиной 11600 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.

Геометрия: пролёт между опорами — 7600 мм, длина — 11600 мм, высота стоек — 2300 мм. Поперечных ферм — 12, заданный максимальный шаг между ними — 1100 мм. Конструктивная высота ферм — 340 мм, подъём или перепад — 850 мм.

Каркас: пояса ферм — профиль 100x50x4.0, решётка — 50x50x2.0, прогоны — 40x20x1.5, стойки и продольная обвязка — 100x100x4.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 689,26 м, расчётная масса металлокаркаса — 3 797,88 кг.

Кровля: профнастил, расчётная площадь — 102,31 м². Ветровые планки по двум торцам — 16.5 м.

Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 144,33 м². Подготовка и окраска включены в смету отдельной строкой.

Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».

Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.

Что входит в стоимость

Металлокаркас и выбранная кровля
Изготовление комплекта и монтаж — отдельными строками
Проверка снеговой нагрузки и чертёж
Доставка, основание и дополнительные работы — отдельно

Срок изготовления и монтажа навеса уточняется по площадке.

Комплект с изготовлением

По запросу

Монтаж

158 367 ₽

Доставка

Не включена

Для полной цены требуется уточнение

Профиль 100x100x4.0: заготовка 12.400 м длиннее доступного хлыста.
Профиль 40x20x1.5: заготовка 12.400 м длиннее доступного хлыста.

Детальная смета

Позиция	Количество	Стоимость
Каркас навеса
Изготовление поперечных ферм	2166.218 кг	178 713,02 ₽
Подготовка столбов, балок и деталей каркаса	1164.452 кг	61 133,73 ₽
Разметка мест установки опор	1 компл.	3 000 ₽
Монтаж столба с бетонированием, до 3 м	10 шт.	18 000 ₽
Доплата за каждый метр высоты столба свыше 3 м	0.75 м	562,5 ₽
Монтаж продольных балок	24.8 м	13 020 ₽
Монтаж поперечной фермы: до 9 м и 250 кг	12 шт.	21 600 ₽
Монтаж прогонов	310 м	23 250 ₽
Зачистка, грунтование и окраска металла	149.128 м²	111 845,94 ₽
Профиль 100x100x4.0 — обвязка, стойки	48.0 м	По запросу
Профиль 100x50x4.0 — пояса	216.0 м	135 136,08 ₽
Профиль 50x50x2.0 — решётка	120.0 м	27 720 ₽
Профиль 40x20x1.5 — прогоны	0.0 м	По запросу
Грунт-эмаль по металлу	37.282 кг	26 097,39 ₽
Итого по разделу «Каркас навеса»		По запросу
Основания столбов
Бурение Ø300 мм: 12.00 м × 1 (ставка Ø300 мм)	12 прив. м	5 400 ₽
Бетонирование оснований опор	0.728 м³	764,64 ₽
Бетон оснований столбов, запас 5%	0.765 м³	5 734,81 ₽
Итого по разделу «Основания столбов»		11 899,45 ₽
Кровля
Монтаж кровли из профнастила	102.306 м²	69 056,71 ₽
Монтаж торцевых планок	16.501 м	3 712,73 ₽
Кровельное покрытие	102.3 м²	80 924,23 ₽
Ветровая (торцевая) планка — два торца кровли	16.5 м	7 425,45 ₽
Итого по разделу «Кровля»		161 119,12 ₽
ИТОГО		По запросу

Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 23.10.2026. Окончательную комплектацию и цену подтвердит менеджер.

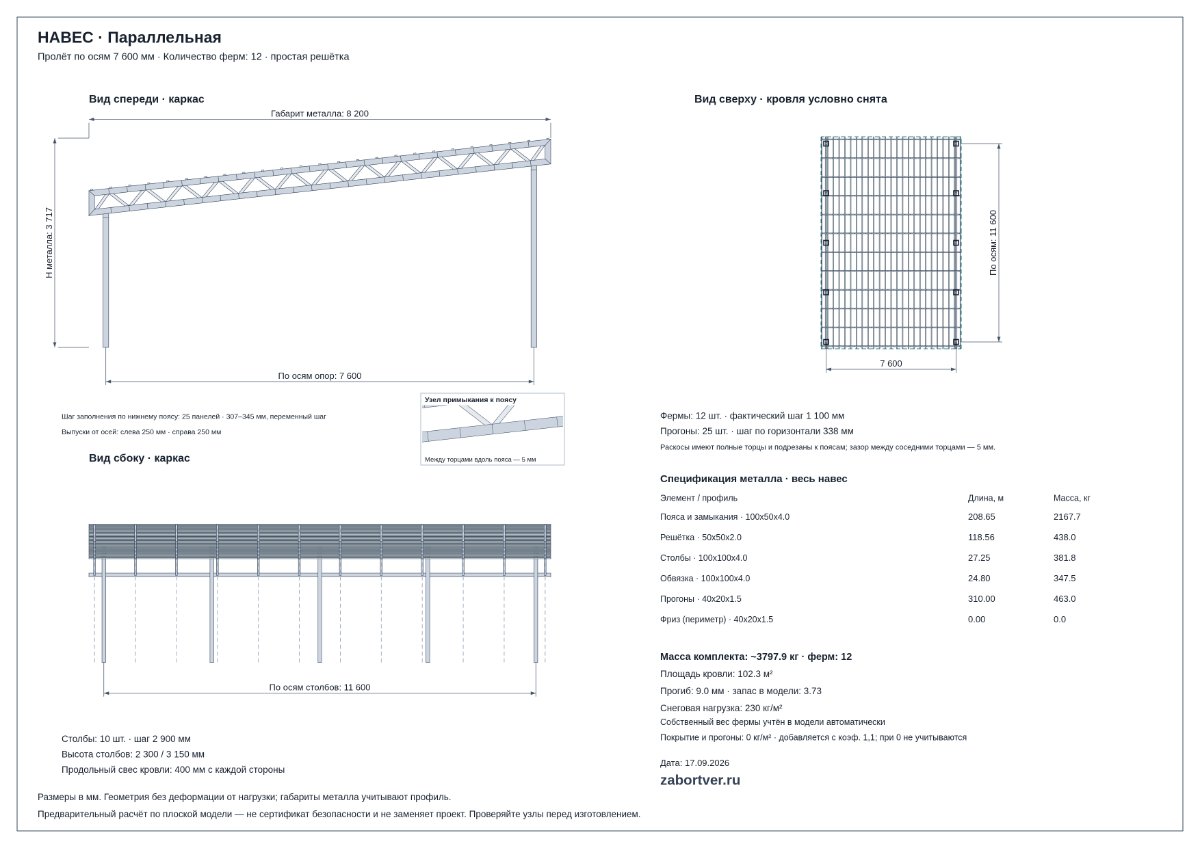

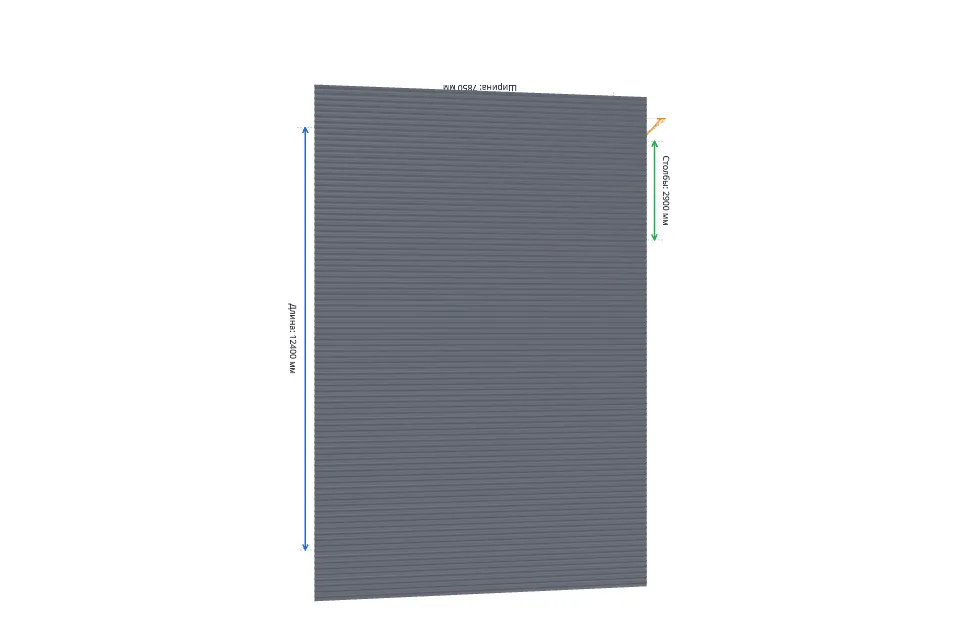

Чертёж навеса

Вид спереди, сбоку и сверху для навеса 7 600 × 11 600 мм. Векторный чертёж для просмотра и печати.

Готовим SVG-чертёж…

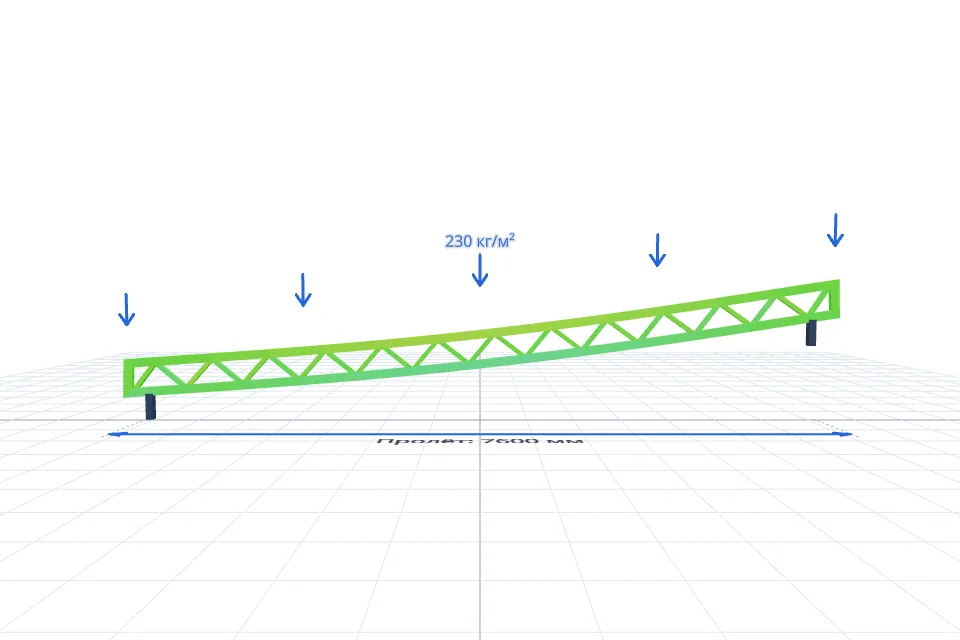

Чертёж фермы

Чертёж поперечной фермы навеса 7 600 × 11 600 мм — размеры, узлы и снеговая нагрузка.

Готовим SVG-чертёж…

Доставка

Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.

Рассчитать доставку

Монтаж и подготовка площадки

Монтаж на участке выбран и включён в смету отдельной строкой.

Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Стоимость основания в эту смету не входит.

Инженерная проверка

Статус: Проходит. Прогиб 8,97 мм, коэффициент запаса 3,73.

Выбранная нагрузка

Снеговая нагрузка — 230 кг/м².

Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.

Снеговая нагрузка

Расчёт конструкции выполнен на снеговую нагрузку 230 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.

Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.

При неизменных параметрах расчёт по снеговой нагрузке охватывает 52 населённых пунктов со значением Sg ≤ 230 кг/м²:

Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м², Белгород — 155 кг/м², Воронеж — 155 кг/м², Екатеринбург — 155 кг/м², Великий Новгород — 155 кг/м², Смоленск — 160 кг/м², Брянск — 160 кг/м², Тюмень — 160 кг/м², Новосибирск — 160 кг/м², Тверь — 160 кг/м², Самара — 165 кг/м², Кострома — 180 кг/м², Пенза — 180 кг/м², Санкт-Петербург — 180 кг/м², Вологда — 185 кг/м², Москва — 185 кг/м², Челябинск — 185 кг/м², Владимир — 185 кг/м², Иваново — 190 кг/м², Калуга — 190 кг/м², Ярославль — 200 кг/м², Ульяновск — 205 кг/м², Киров — 210 кг/м², Нижний Новгород — 210 кг/м², Томск — 215 кг/м², Барнаул — 215 кг/м², Архангельск — 225 кг/м².

Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

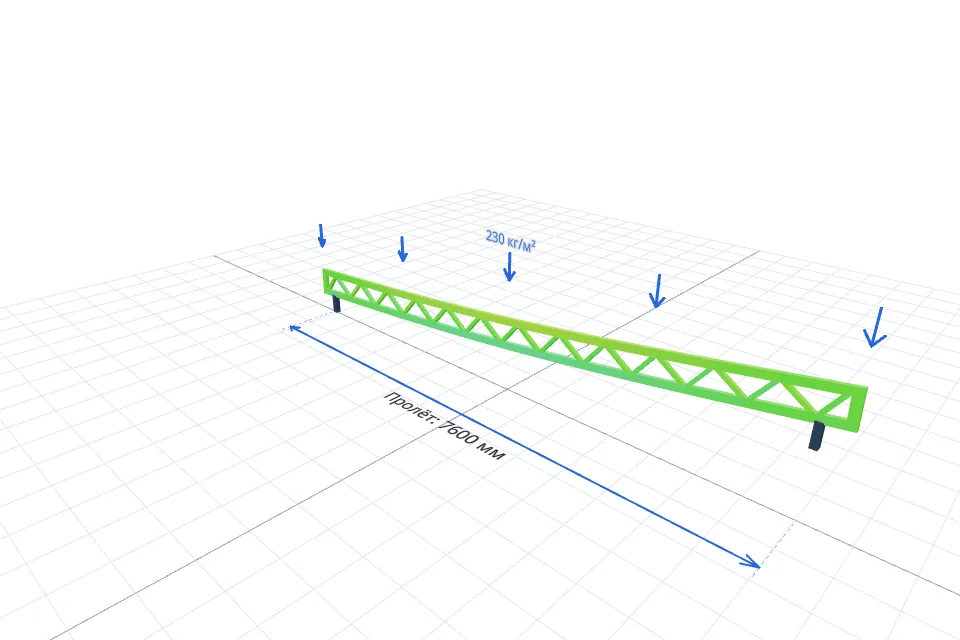

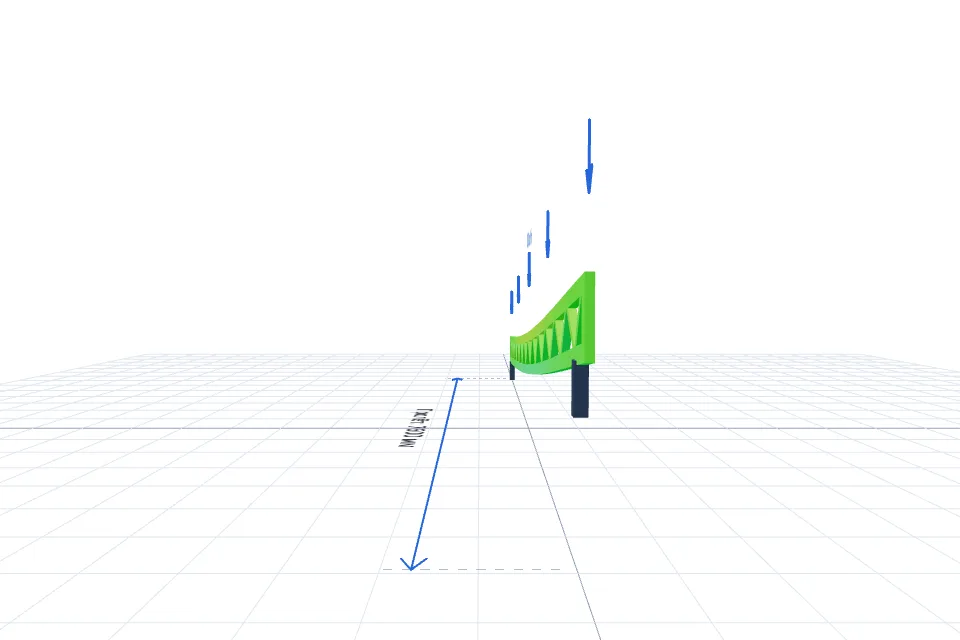

Испытание фермы нагрузкой (МКЭ)

Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.

Ферма навеса 7600×11600 мм — проверка нагрузки — перспектива, напряжения в профилях (МКЭ)

Вопросы по этому расчёту

Можно ли изменить размеры навеса?

Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.

Что входит в чертёж навеса?

Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.

Учтена ли снеговая нагрузка?

На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.

Цена окончательная?

Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
