Индивидуальный расчёт · № 3421
Навес на профильных трубах 7500×3637 мм
Односкатная схема · сотовый поликарбонат
Поперечные трубы — 120x60x4.0, без поперечных ферм. Комплект с монтажом на участке.
Металлокаркас
120x60x4.0
Кровля
Сотовый поликарбонат
С монтажом
Работы включены в смету
Проверка нагрузки
Не проходит
Основные характеристики
- Пролёт между опорами
- 7500 мм
- Длина навеса
- 3637 мм
- Высота низких стоек
- 1545 мм
- Кровля
- Сотовый поликарбонат
- Шаг поперечных труб, не более
- 1200 мм
- Фактический шаг труб
- 909,25 мм
- Профиль поперечных труб
- 120x60x4.0
- Расчётная масса
- 726,04 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.
Автомобильный навес 7500×3637 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 7500 мм и длиной 3637 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.
Геометрия: пролёт между опорами — 7500 мм, длина — 3637 мм, высота стоек — 1545 мм. Поперечных ферм — 5, заданный максимальный шаг между ними — 1200 мм. Конструктивная высота ферм — 230 мм, подъём или перепад — 183 мм.
Каркас: пояса ферм — профиль 40x40x3.0, решётка — 40x40x1.5, прогоны — 40x20x1.5, стойки и продольная обвязка — 100x100x4.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 152,77 м, расчётная масса металлокаркаса — 726,04 кг.
Кровля: сотовый поликарбонат, расчётная площадь — 29,21 м².
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 30,95 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
129 877 ₽
Монтаж
92 872 ₽
Доставка
Не включена
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Поперечные трубы, профиль 120x60x4.0 | 38.3 м | 29 255 ₽ |
| Прогоны, профиль 40x20x1.5 | 102.2 м | 11 153 ₽ |
| Стойки и обвязка, профиль 100x100x4.0 | 12.2 м | 10 301 ₽ |
| Кровельное покрытие | 29.2 м² | 13 143 ₽ |
| Заглублённые части столбов, профиль 100x100x4.0 | 3.6 м | 3 037 ₽ |
| Бетон оснований столбов, запас 5% | 0.229 м³ | 1 720 ₽ |
| Пристенная планка кровли | 3.787 м | 1 325 ₽ |
| Крепёж стеновых узлов | 5 компл. | 4 000 ₽ |
| Подготовка столбов, балок и деталей каркаса | 741.697 кг | 38 939 ₽ |
| Подготовка, грунтование и окраска каркаса | 32.386 м² | 17 002 ₽ |
| Разметка мест установки опор | 1 компл. | 3 000 ₽ |
| Бурение Ø300 мм: 3.60 м × 1 (ставка Ø300 мм) | 3.6 прив. м | 3 780 ₽ |
| Бетонирование оснований опор | 0.218 м³ | 819 ₽ |
| Монтаж столба с бетонированием, до 3 м | 3 шт. | 5 400 ₽ |
| Монтаж продольных балок | 7.574 м | 3 976 ₽ |
| Монтаж поперечных труб | 38.311 м | 17 240 ₽ |
| Монтаж прогонов | 102.249 м | 27 607 ₽ |
| Крепление к стене: узел опирания поперечной конструкции | 5 узел | 5 250 ₽ |
| Монтаж сотового поликарбоната | 29.206 м² | 24 095 ₽ |
| Монтаж пристенной планки | 3.787 м | 1 704 ₽ |
| ИТОГО | 222 749 ₽ | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 22.10.2026. Окончательную комплектацию и цену подтвердит менеджер.

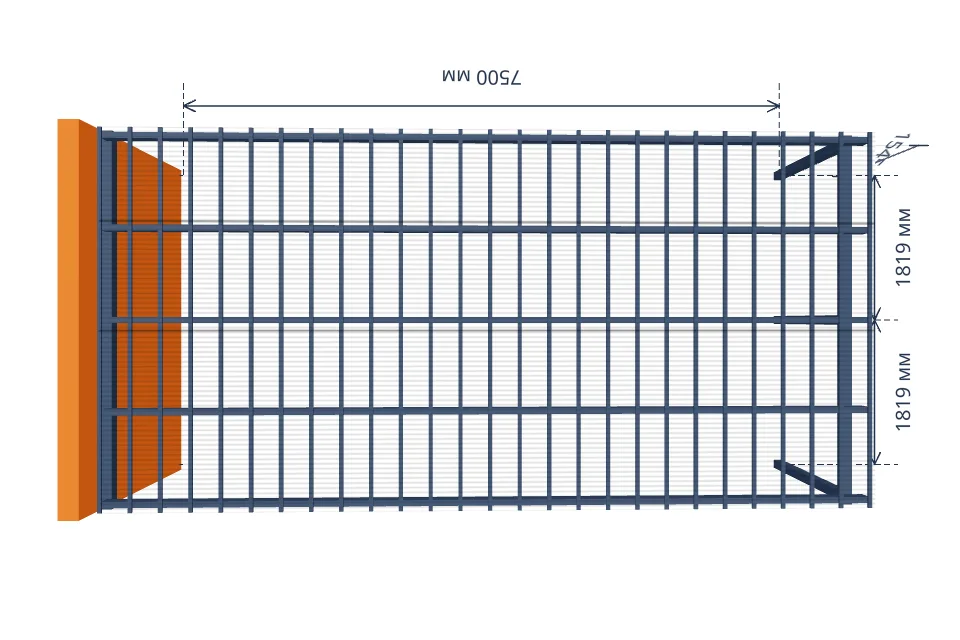

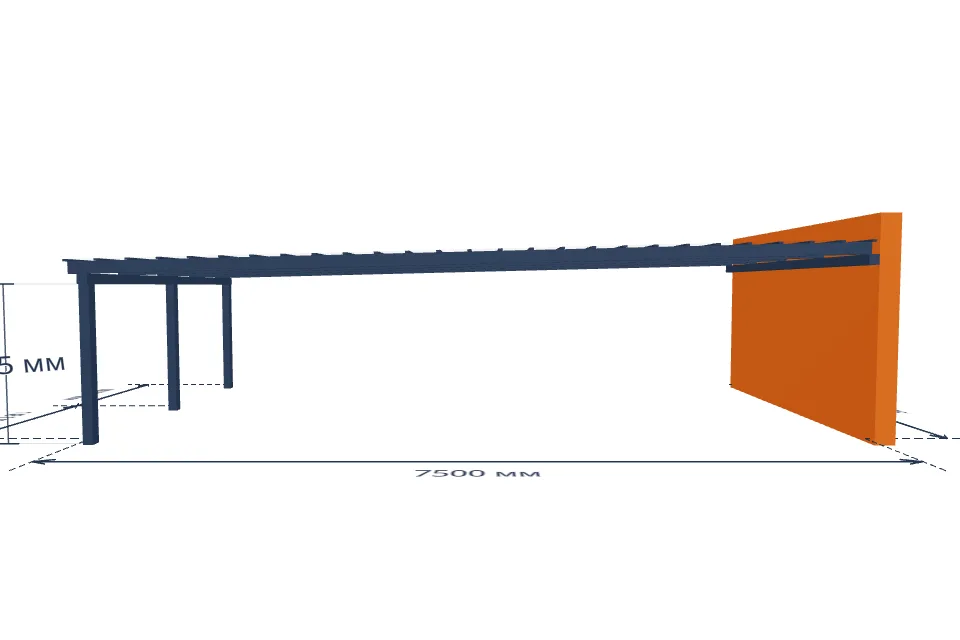

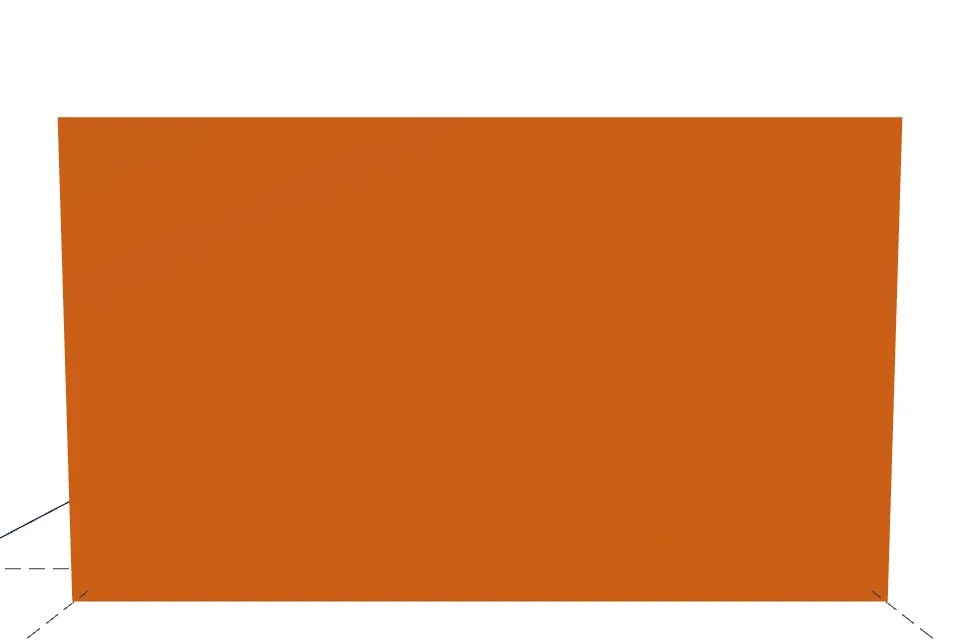

Чертёж навеса
Вид спереди, сбоку и сверху для навеса 7 500 × 3 637 мм. Векторный чертёж для просмотра и печати.
Готовим SVG-чертёж…
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Стоимость основания в эту смету не входит.
Поперечные трубы, прогоны и ригели
Проверка не пройденаНужно усилить каркас
| Элемент | МПа | Прогиб, мм | % L/200 |
|---|---|---|---|
| Ригели и продольные фермы | 25.7 | 0.41 | 4% |
| Прогоны | 16.7 | 0.39 | 9% |
| Поперечные трубы | 142.2 | 67.39 | 180% |
Снег: 70 кг/м². Ориентир прогиба — L/200. Цвет показывает напряжения; серым обозначены элементы вне проверки.
Реакции опор: 26.35 кН.
Проверка элементов при жёстких опорах: поперечные трубы — плоский МКЭ, прогоны и ригели — непрерывные балки. Податливость столбов, пространственная устойчивость, швы и анкеры не проверяются.
Вес кровельного покрытия задан равным нулю. Вес труб учитывается автоматически.
Ригель у стены имеет вертикальную опору в каждой станции фермы; крепления к стене требуют отдельной проверки.
Инженерная проверка
Статус: Не проходит. Прогиб 67,39 мм, коэффициент запаса 1,69.
Выбранная нагрузка
Снеговая нагрузка — 70 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 70 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. Нагрузка кровли передаётся через непрерывные прогоны на поперечные трубы, затем через ригели на опоры. Комплект без покрытия проверяется на тот же снег.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
Внимание: инженерная проверка для этой конфигурации не пройдена — прогиб 67.4 мм, коэффициент запаса 1.69. Для этой нагрузки увеличьте сечение труб или уменьшите их шаг.
Населённые пункты со значением Sg ≤ 70 кг/м² (7), но текущая конструкция пока не может быть рекомендована из-за результата проверки:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

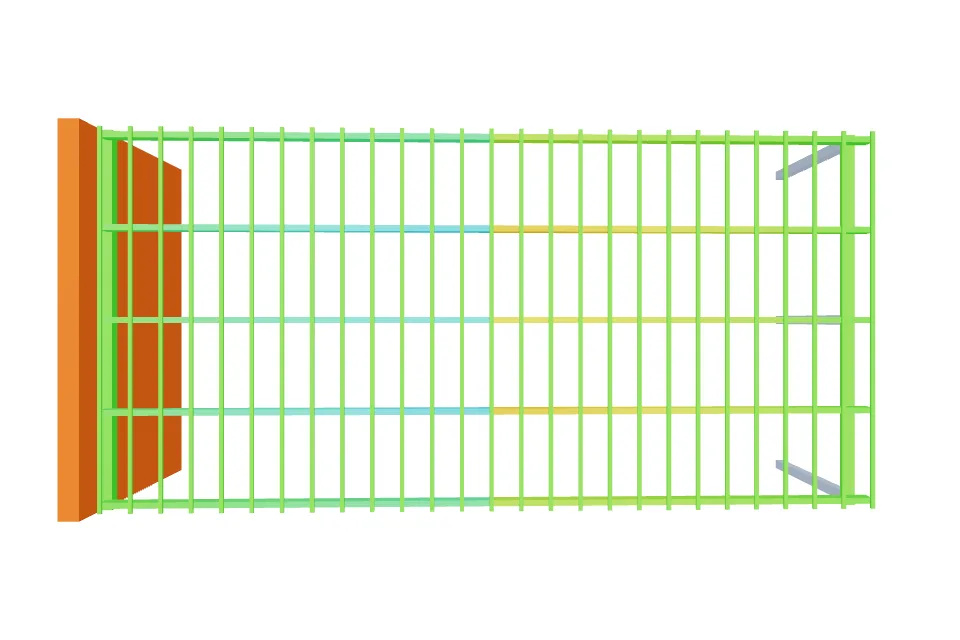

Нагрузка навеса: фермы, прогоны и ригели

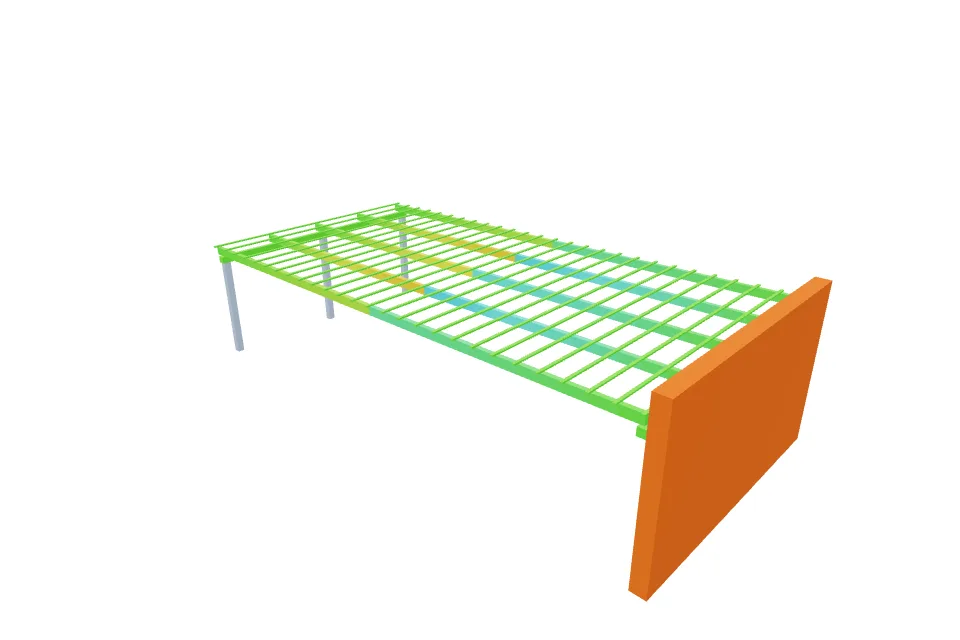

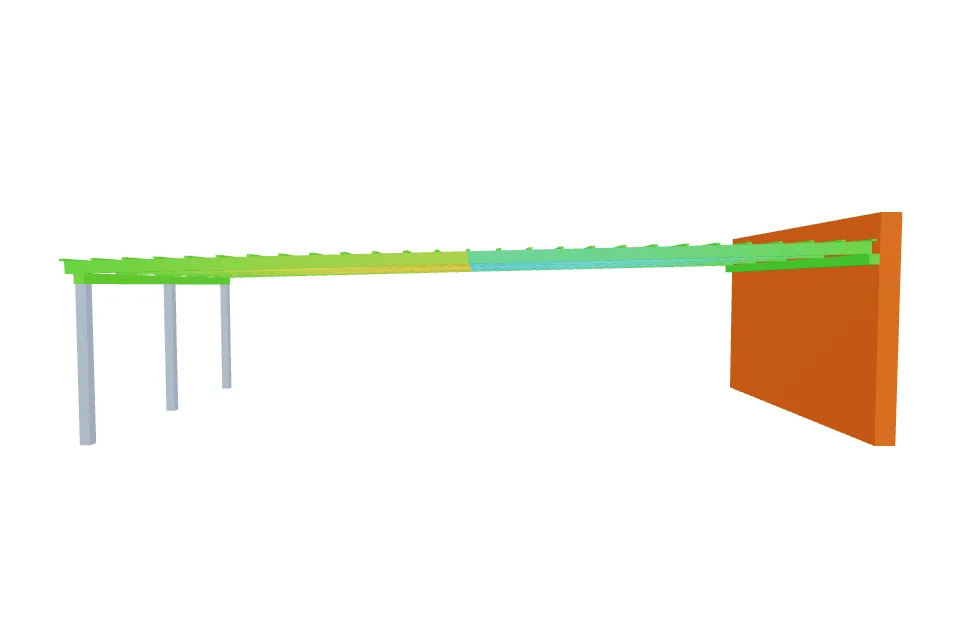

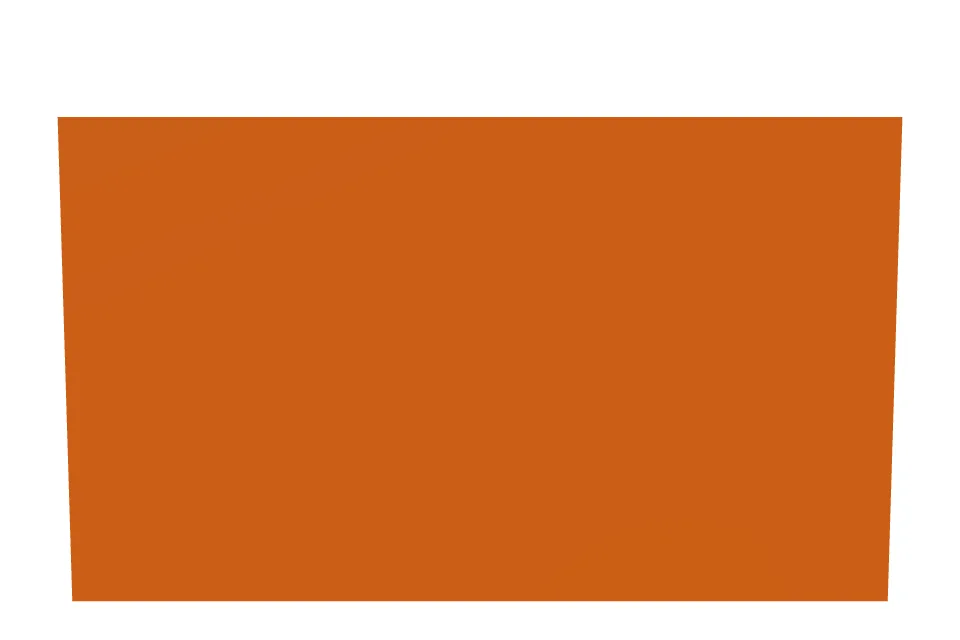

Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
