Навес 7500×23000 мм односкатный, кровля профнастил (пояс 60x60x4.0, шаг 1400 мм, усиленный) в Твери: расчёт, цены и чертёж

Основные характеристики

Пролёт между опорами: 7500 мм
Длина навеса: 23000 мм
Высота стоек: 3000 мм
Кровля: Профнастил
Шаг ферм, не более: 1400 мм
Фактический шаг ферм: 1 352,94 мм
Профиль поясов: 60x60x4.0
Профиль решётки: 40x20x1.5
Расчётная масса: 5 497,96 кг

Проект в деталях

Измените параметры под свой проект

Выберите размеры, профили и комплектацию навеса в калькуляторе.

Автомобильный навес 7500×23000 мм — из чего складывается расчёт

Расчёт относится к конкретному навесу шириной 7500 мм и длиной 23000 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.

Геометрия: пролёт между опорами — 7500 мм, длина — 23000 мм, высота стоек — 3000 мм. Поперечных ферм — 18, заданный максимальный шаг между ними — 1400 мм. Конструктивная высота ферм — 200 мм, подъём или перепад — 1250 мм.

Каркас: пояса ферм — профиль 60x60x4.0, решётка — 40x20x1.5, прогоны — 50x50x1.5, стойки и продольная обвязка — 100x100x4.0. Заполнение ферм усиленное, с раскосами и вертикальными стойками. Общая длина профильных труб — 1 280,21 м, расчётная масса металлокаркаса — 5 497,96 кг.

Кровля: профнастил, расчётная площадь — 186,39 м². Ветровые планки по двум торцам — 16.0 м.

Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 251,48 м². Подготовка и окраска включены в смету отдельной строкой.

Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».

Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.

Что входит в стоимость

Металлокаркас и выбранная кровля
Изготовление комплекта и монтаж — отдельными строками
Проверка снеговой нагрузки и чертёж
Доставка, основание и дополнительные работы — отдельно

Срок изготовления и монтажа навеса уточняется по площадке.

Комплект с изготовлением

1 099 983 ₽

Монтаж

426 091 ₽

Доставка

Не включена

Детальная смета

Позиция	Количество	Стоимость
Пояса, профиль 60x60x4.0	316.6 м	157 009 ₽
Решётка, профиль 40x20x1.5	466.9 м	50 926 ₽
Прогоны, профиль 50x50x1.5	396.1 м	72 867 ₽
Стойки и обвязка, профиль 100x100x4.0	100.6 м	86 182 ₽
Кровельное покрытие	186.4 м²	158 431 ₽
Ветровая (торцевая) планка — два торца кровли	16.0 м	7 200 ₽
Подготовка и окраска профильных труб со всех сторон	251.5 м²	88 017 ₽
Изготовление комплекта	комплект	479 352 ₽
Монтаж на участке	комплекс	426 091 ₽
ИТОГО		1 526 074 ₽

Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 13.10.2026. Окончательную комплектацию и цену подтвердит менеджер.

Чертёж навеса

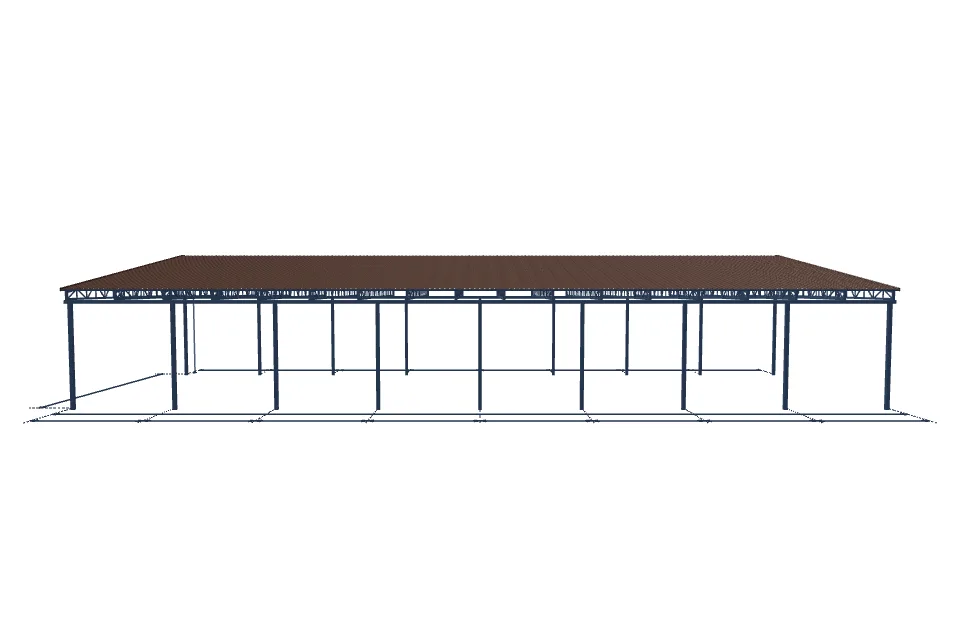

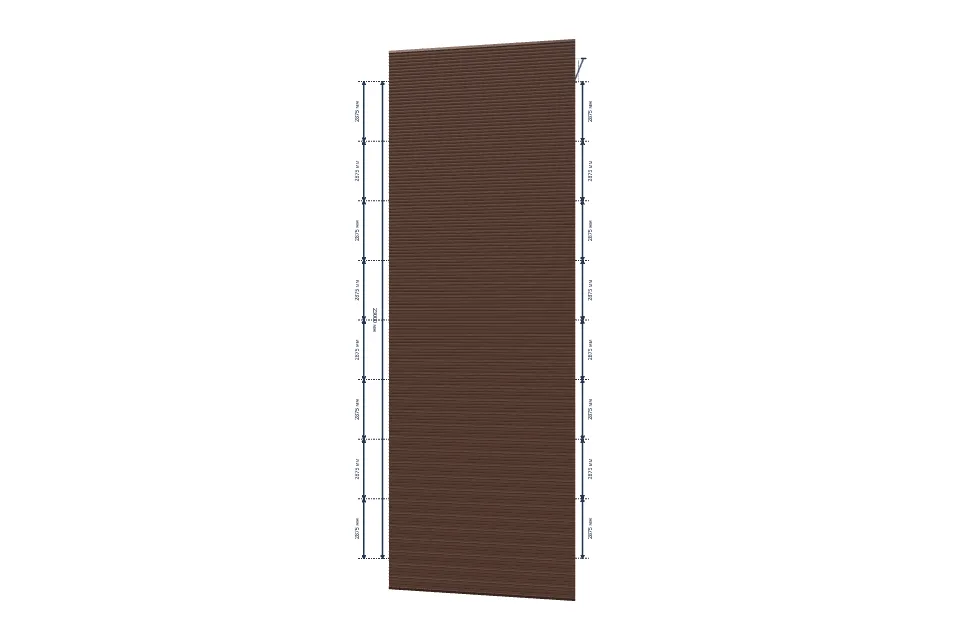

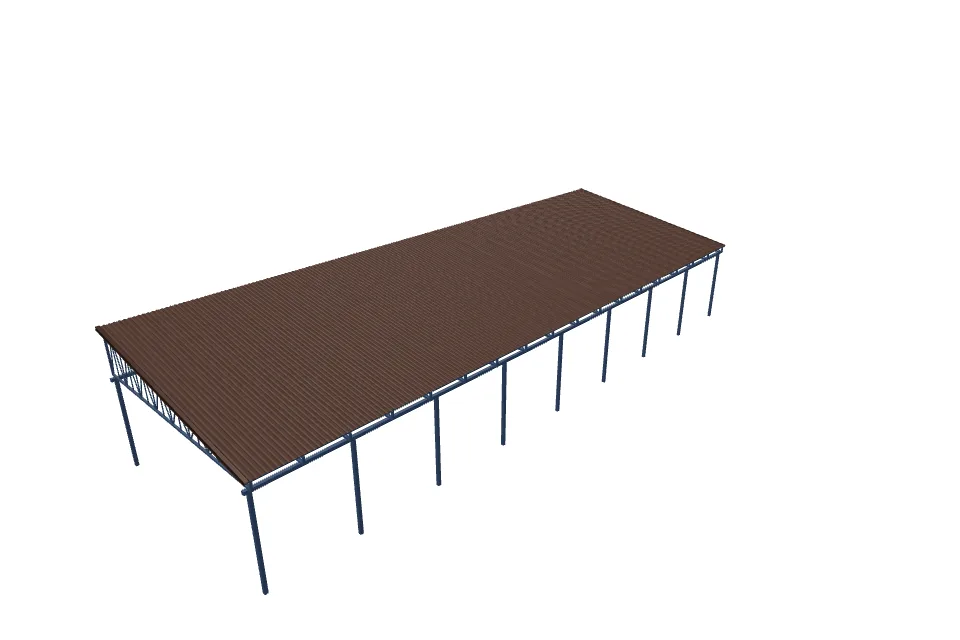

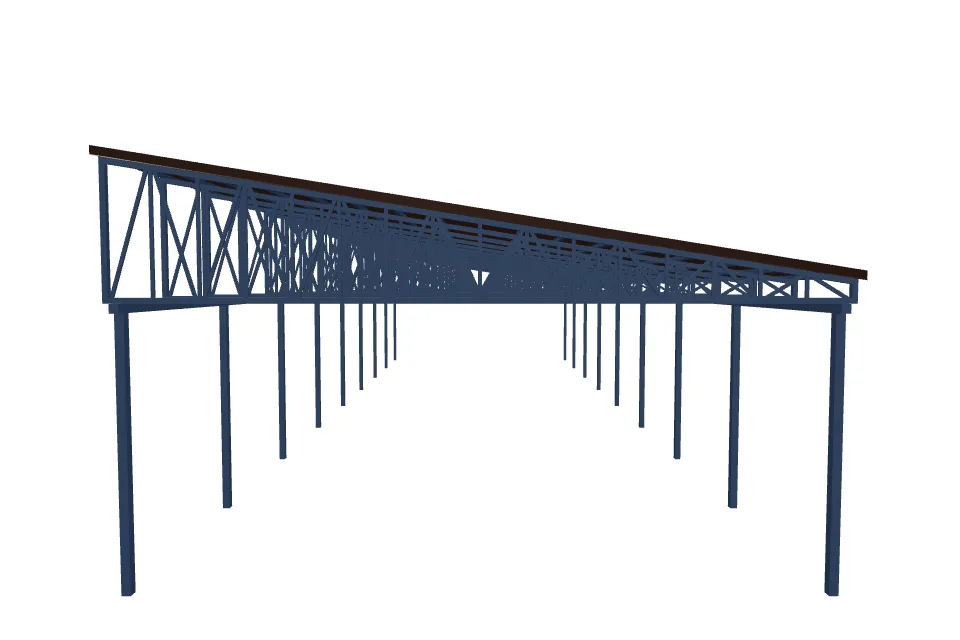

Вид спереди, сбоку и сверху для навеса 7 500 × 23 000 мм. Векторный чертёж для просмотра и печати.

Готовим SVG-чертёж…

Чертёж фермы

Чертёж поперечной фермы навеса 7 500 × 23 000 мм — размеры, узлы и снеговая нагрузка.

Готовим SVG-чертёж…

Доставка

Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.

Рассчитать доставку

Монтаж и подготовка площадки

Монтаж на участке выбран и включён в смету отдельной строкой.

Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Стоимость основания в эту смету не входит.

Инженерная проверка

Статус: Проходит. Прогиб 5,86 мм, коэффициент запаса 1,5.

Выбранная нагрузка

Снеговая нагрузка — 80 кг/м².

Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.

Снеговая нагрузка

Расчёт конструкции выполнен на снеговую нагрузку 80 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.

Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.

При неизменных параметрах расчёт по снеговой нагрузке охватывает 8 населённых пунктов со значением Sg ≤ 80 кг/м²:

Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м².

Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

Испытание фермы нагрузкой (МКЭ)

Напряжения в профилях: зелёный — норма, жёлтый — повышенные, красный — предел; бордовый — риск потери устойчивости

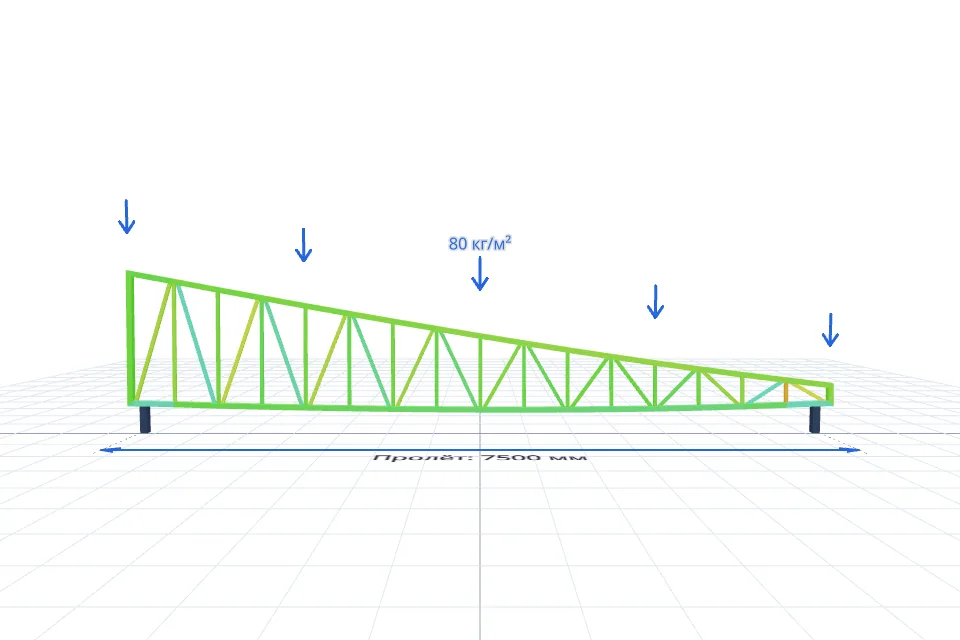

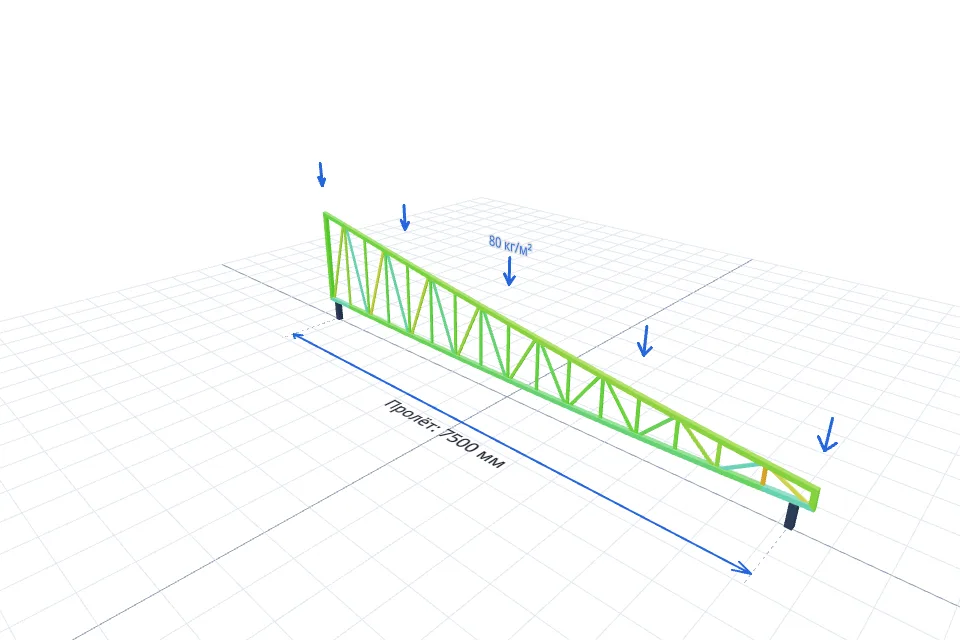

Ферма навеса 7500×23000 мм — проверка нагрузки — перспектива, напряжения в профилях (МКЭ)

Вопросы по этому расчёту

Можно ли изменить размеры навеса?

Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.

Что входит в чертёж навеса?

Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.

Учтена ли снеговая нагрузка?

На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.

Цена окончательная?

Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
