Виды навеса
Индивидуальный расчёт · № 3221

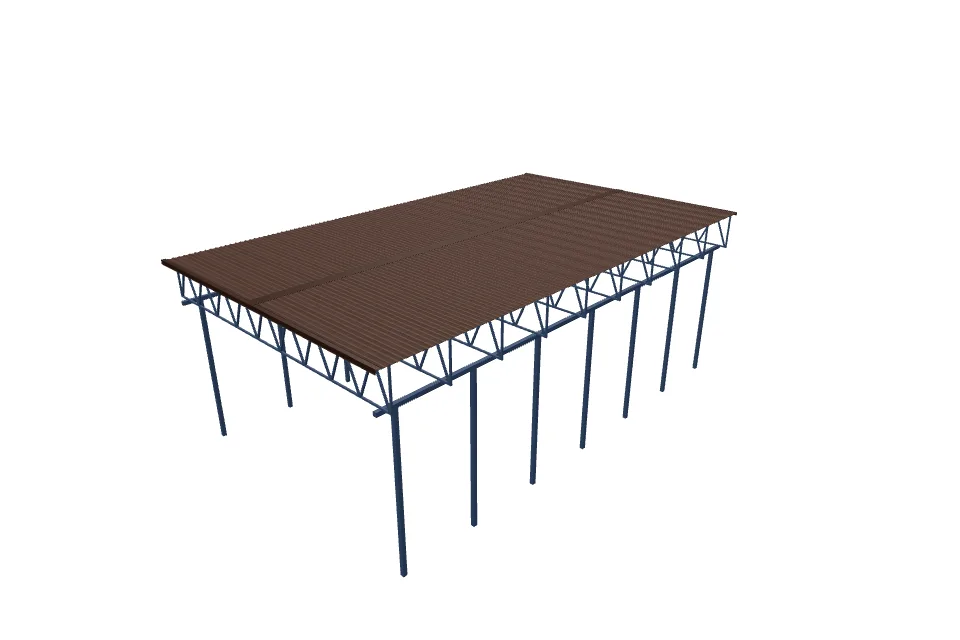

Навес для автомобиля 7500×12500 мм
Двускатная схема · профнастил
Пояса ферм — 40x40x3.0, решётка — 40x40x1.5. Комплект с монтажом на участке.
Металлокаркас
40x40x3.0
Кровля
Профнастил
С монтажом
Работы включены в смету
Проверка нагрузки
Не проходит
Основные характеристики
- Пролёт между опорами
- 7500 мм
- Длина навеса
- 12500 мм
- Высота стоек
- 4000 мм
- Кровля
- Профнастил
- Шаг ферм, не более
- 1500 мм
- Фактический шаг ферм
- 1 455,56 мм
- Профиль поясов
- 40x40x3.0
- Профиль решётки
- 40x40x1.5
- Расчётная масса
- 2 879,81 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.
Автомобильный навес 7500×12500 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 7500 мм и длиной 12500 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.
Геометрия: пролёт между опорами — 7500 мм, длина — 12500 мм, высота стоек — 4000 мм. Поперечных ферм — 10, заданный максимальный шаг между ними — 1500 мм. Высота ферм в коньке — 1000 мм.
Каркас: пояса ферм — профиль 40x40x3.0, решётка — 40x40x1.5, прогоны — 40x20x1.5, стойки и продольная обвязка — 100x100x4.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 864,61 м, расчётная масса металлокаркаса — 2 879,81 кг.
Кровля: профнастил, расчётная площадь — 112,6 м². Коньковая планка — 13,73 м. Ветровые планки по двум торцам — 16.4 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 144,48 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
627 071 ₽
Монтаж
241 468 ₽
Доставка
Не включена
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Пояса, профиль 40x40x3.0 | 219.1 м | 53 113 ₽ |
| Решётка, профиль 40x40x1.5 | 219.4 м | 32 145 ₽ |
| Прогоны, профиль 40x20x1.5 | 343.3 м | 37 447 ₽ |
| Стойки и обвязка, профиль 100x100x4.0 | 82.8 м | 69 858 ₽ |
| Кровельное покрытие | 112.6 м² | 95 712 ₽ |
| Коньковая планка | 13.7 м | 6 179 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 16.4 м | 7 380 ₽ |
| Подготовка и окраска профильных труб со всех сторон | 144.5 м² | 50 567 ₽ |
| Изготовление комплекта | комплект | 274 670 ₽ |
| Монтаж на участке | комплекс | 241 468 ₽ |
| ИТОГО | 868 539 ₽ | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 18.10.2026. Окончательную комплектацию и цену подтвердит менеджер.
Чертёж навеса

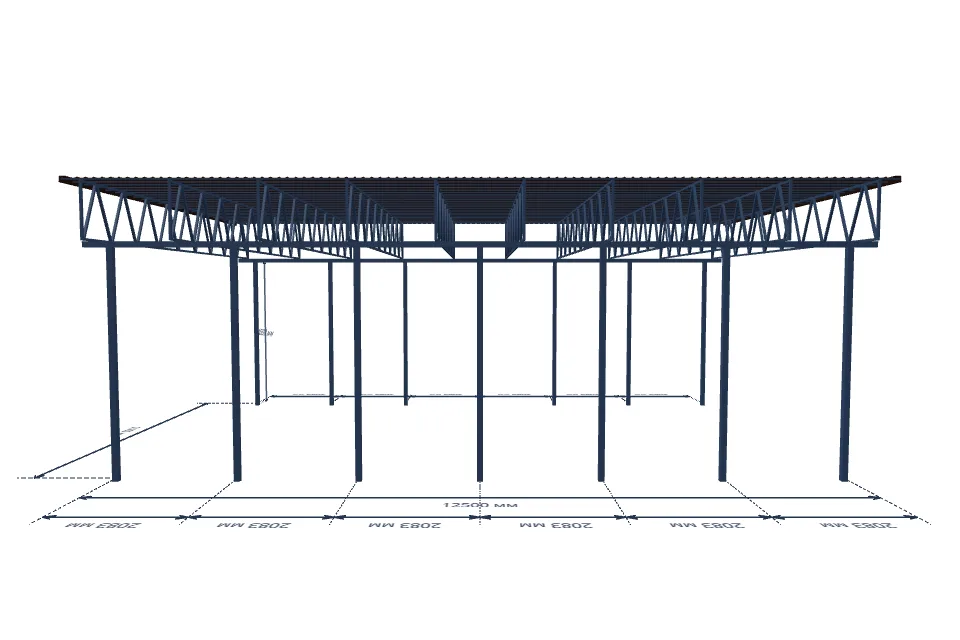

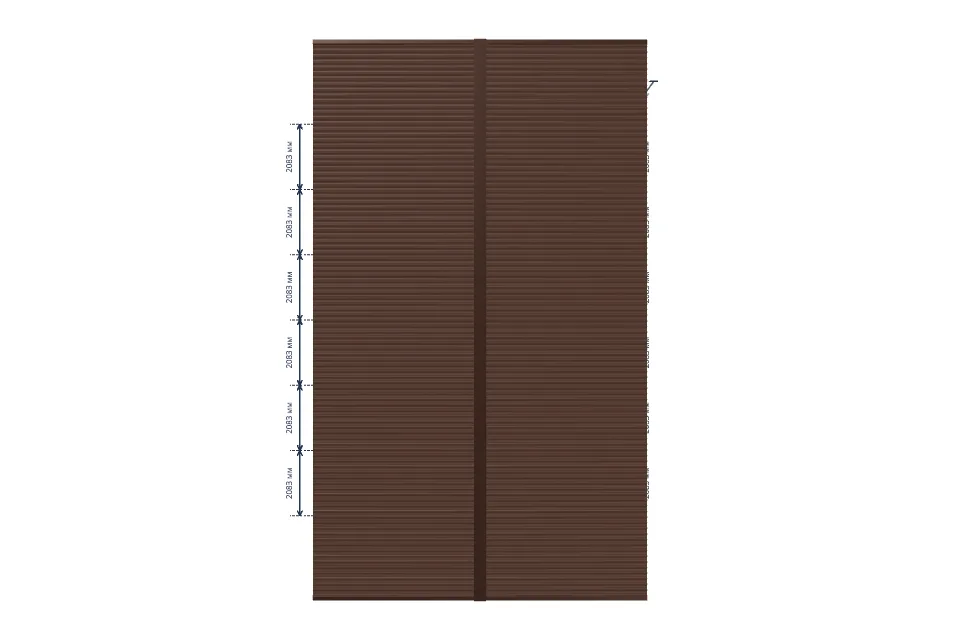

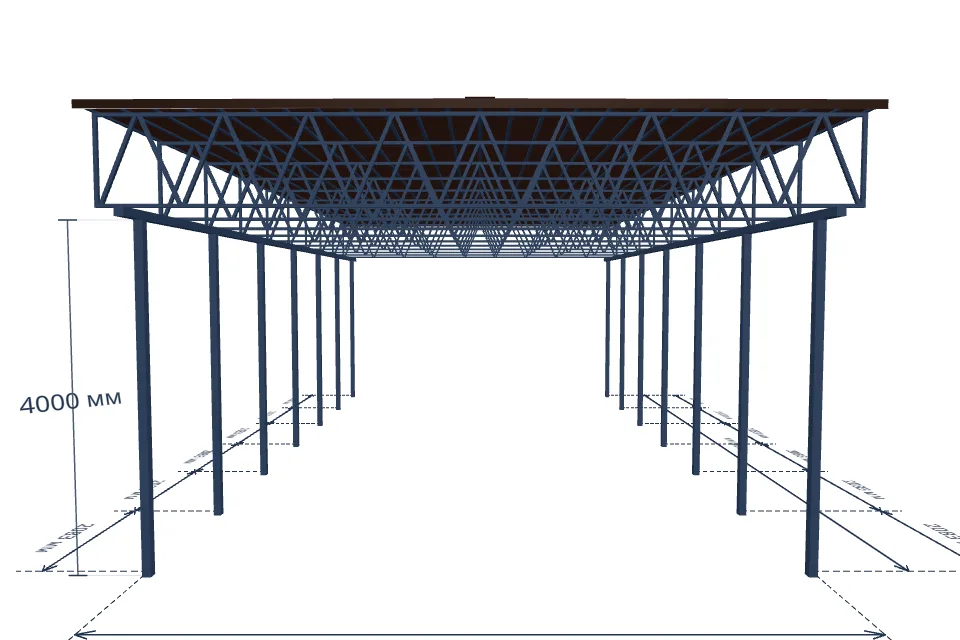

Вид спереди, сбоку и сверху для навеса 7 500 × 12 500 мм. Векторный чертёж для просмотра и печати.
Готовим SVG-чертёж…
Чертёж фермы
Чертёж поперечной фермы навеса 7 500 × 12 500 мм — размеры, узлы и снеговая нагрузка.
Готовим SVG-чертёж…
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Стоимость основания в эту смету не входит.
Фермы, прогоны и ригели
Проверка не пройденаНужно усилить каркас
| Элемент | МПа | Прогиб, мм | % L/200 |
|---|---|---|---|
| Ригели и продольные фермы | 164.7 | 3.15 | 30% |
| Прогоны | 244.8 | 13.70 | 188% |
| Поперечные фермы | 644.9 | 15.67 | 42% |
Снег: 400 кг/м². Ориентир прогиба — L/200. Цвет показывает напряжения; серым обозначены элементы вне проверки.
Реакции опор: 459.11 кН.
Проверка элементов при жёстких опорах: поперечные фермы — плоский МКЭ, прогоны и ригели — непрерывные балки. Податливость столбов, пространственная устойчивость, швы и анкеры не проверяются.
Вес кровельного покрытия задан равным нулю. Вес труб учитывается автоматически.
Инженерная проверка
Статус: Не проходит. Прогиб 15,67 мм, коэффициент запаса 0,37.
Выбранная нагрузка
Снеговая нагрузка — 400 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 400 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. Нагрузка кровли передаётся через непрерывные прогоны на каждую ферму, затем через ригели на опоры. Комплект без покрытия проверяется на тот же снег.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
Внимание: инженерная проверка для этой конфигурации не пройдена — прогиб 15.7 мм, коэффициент запаса 0.37. Для этой нагрузки нужны усиленные профили или усиленная решётка.
Населённые пункты со значением Sg ≤ 400 кг/м² (63), но текущая конструкция пока не может быть рекомендована из-за результата проверки:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м², Белгород — 155 кг/м², Воронеж — 155 кг/м², Екатеринбург — 155 кг/м², Великий Новгород — 155 кг/м², Смоленск — 160 кг/м², Брянск — 160 кг/м², Тюмень — 160 кг/м², Новосибирск — 160 кг/м², Тверь — 160 кг/м², Самара — 165 кг/м², Кострома — 180 кг/м², Пенза — 180 кг/м², Санкт-Петербург — 180 кг/м², Вологда — 185 кг/м², Москва — 185 кг/м², Челябинск — 185 кг/м², Владимир — 185 кг/м², Иваново — 190 кг/м², Калуга — 190 кг/м², Ярославль — 200 кг/м², Ульяновск — 205 кг/м², Киров — 210 кг/м², Нижний Новгород — 210 кг/м², Томск — 215 кг/м², Барнаул — 215 кг/м², Архангельск — 225 кг/м², Ижевск — 235 кг/м², Красноярск — 240 кг/м², Уфа — 245 кг/м², Сыктывкар — 245 кг/м², Казань — 255 кг/м², Пермь — 260 кг/м², Мурманск — 320 кг/м², Кемерово — 350 кг/м², Южно-Сахалинск — 385 кг/м², Анадырь — 400 кг/м², Норильск — 400 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.
Нагрузка навеса: фермы, прогоны и ригели
Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.
Считаем напряжения в профилях
МКЭ-расчёт фермы под снеговую нагрузку: цветовая карта напряжений и деформированная схема — как в калькуляторе ферм.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
