Автомобильный навес 7100×7000 мм параллельная из профнастил: расчёт, цены и чертёж в Твери
Смета для навеса: параллельная фермы, кровля из профнастил, опоры и каркас. Проверка снеговой нагрузки, параметры профилей и производственный чертёж.
Предварительная стоимость
453 566 ₽

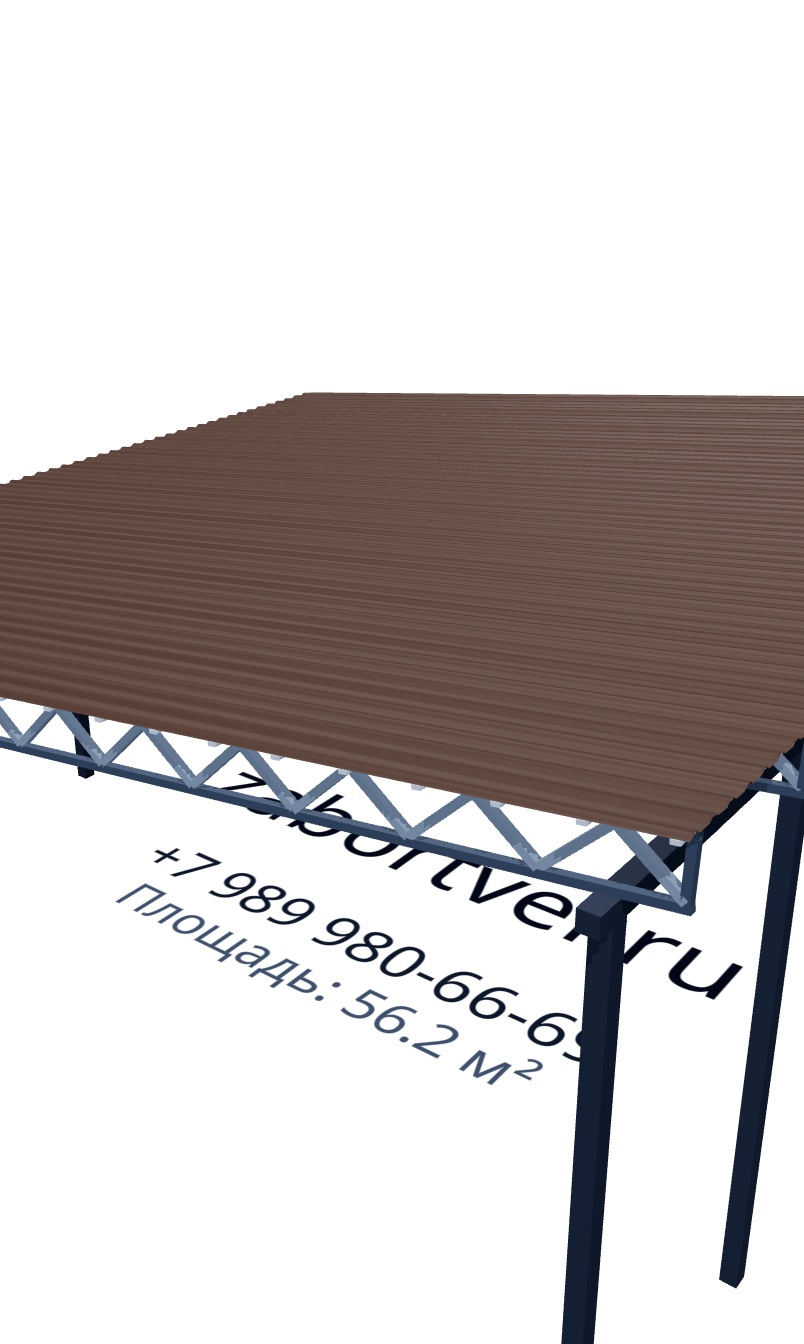

Ваш автомобильный навес 7100×7000 мм — фото из 3D-проекта калькулятора

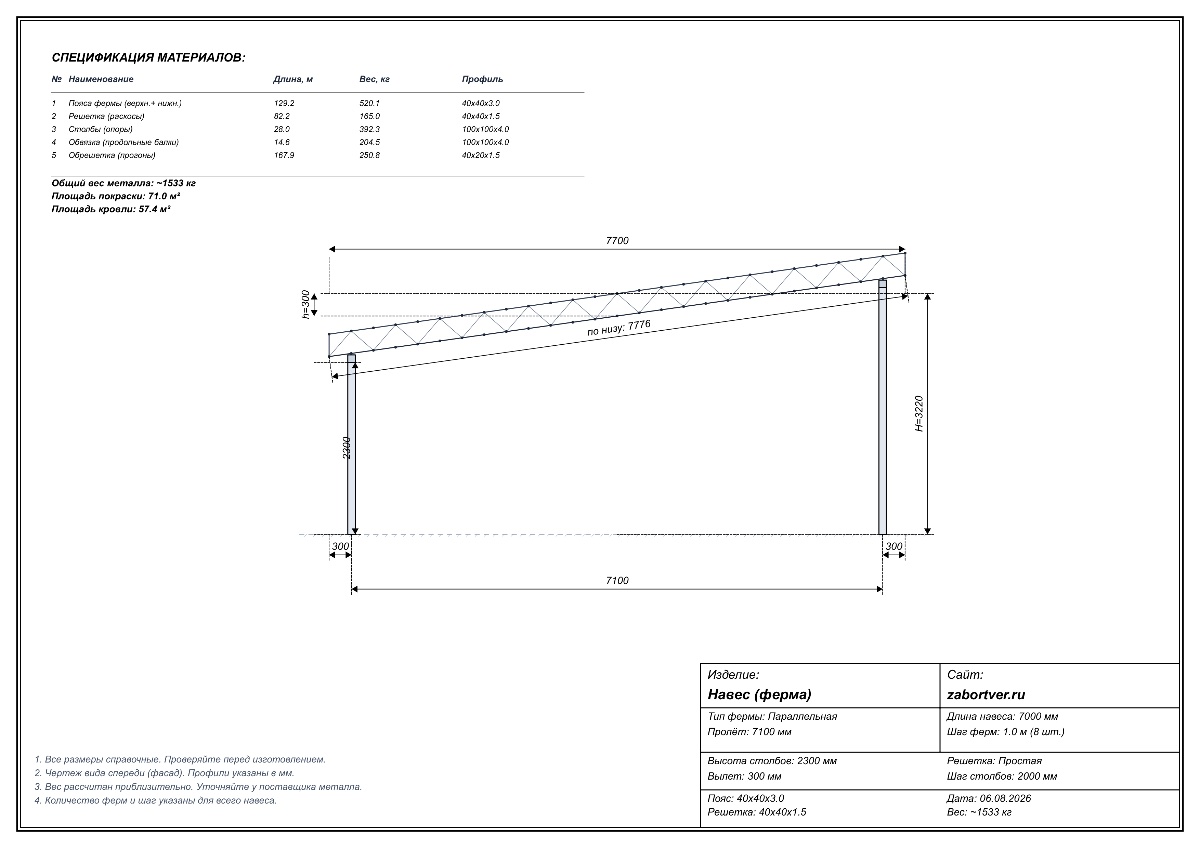

Чертёж автомобильный навес 7100×7000 мм — вид спереди (фасад), можно скачать
Автомобильный навес 7100×7000 мм — из чего складывается расчёт
Навес — это металлокаркас из ферм, опор и прогонов с кровлей из поликарбоната или профнастила. В расчёте подобраны фермы, опоры и кровельный материал, проверена снеговая нагрузка и рассчитан объём металла.
Показан навес 7100×7000 мм: фермы, опоры 100x100x4.0, кровля Профнастил.
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и кровля
- Изготовление (работа)
- Проверка снеговой нагрузки и чертёж
- Доставка и монтаж — по запросу
Срок изготовления и монтажа навеса уточняется по площадке.
Параметры конструкции
Габариты
7100×7000 мм
Тип
Параллельная
Профили
40x40x3.0 / 40x40x1.5
Проверка нагрузки
Проходит
Детальная смета
Стоимость пересчитывается по текущим ценам административной панели
| Позиция | Количество | Стоимость |
|---|---|---|
| Пояса, профиль 40x40x3.0 | 129.2 м | 32 769 ₽ |
| Решётка, профиль 40x40x1.5 | 82.2 м | 12 374 ₽ |
| Прогоны, профиль 40x20x1.5 | 167.9 м | 18 808 ₽ |
| Стойки и обвязка, профиль 100x100x4.0 | 42.6 м | 37 600 ₽ |
| Кровельное покрытие | 57.4 м² | 40 188 ₽ |
| Изготовление и монтаж (работа) | комплекс | 311 826 ₽ |
| ИТОГО | 453 566 ₽ | |
Геометрия
Шаг ферм 1000 мм, опоры 100x100x4.0, кровля: Профнастил.
Материалы
Металла 422.0 м, масса 1532.7 кг, кровля 57.4 м².
Инженерная проверка
Статус: Проходит. Прогиб 17.5 мм, коэффициент запаса 2.03.
Снеговая нагрузка и районы применения
Расчёт выполнен для нормативной снеговой нагрузки 150 кг/м². По карте снегового районирования СП 20.13330 это соответствует снеговым районам I–III — конструкция подходит для регионов с нагрузкой не выше 150 кг/м².
Куда подходит расчёт (39 регионов):
Астраханская область, Республика Калмыкия, Забайкальский край, Краснодарский край, Ростовская область, Ставропольский край, Республика Дагестан, Чеченская Республика, Калининградская область, Волгоградская область, Иркутская область, Хабаровский край, Приморский край, Амурская область, Москва и Московская область, Санкт-Петербург и Ленинградская область, Тверская область, Смоленская область, Брянская область, Калужская область, Тульская область, Рязанская область, Владимирская область, Белгородская область, Воронежская область, Курская область, Орловская область, Липецкая область, Тамбовская область, Псковская область, Новгородская область, Саратовская область, Пензенская область, Свердловская область, Челябинская область, Курганская область, Тюменская область, Омская область, Красноярский край.
Разбивка по районам ориентировочная (по карте районирования СП 20.13330). Для вашего населённого пункта снеговой район и нагрузку подтверждает проектировщик.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
