Навес с фризом 7000×9000 мм
Односкатная с фризом схема · без кровли
Пояса ферм — 40x40x3.0, решётка — 40x40x1.5. Комплект с монтажом на участке.
Металлокаркас
40x40x3.0
Кровля
Без кровли
С монтажом
Работы включены в смету
Проверка нагрузки
Проходит
Основные характеристики
- Пролёт между опорами
- 7000 мм
- Длина навеса
- 9000 мм
- Высота стоек
- 2500 мм
- Высота левого торца фермы
- 521 мм
- Высота правого торца фермы
- 269 мм
- Кровля
- Без кровли
- Шаг ферм, не более
- 1200 мм
- Фактический шаг ферм
- 1 125 мм
- Профиль поясов
- 40x40x3.0
- Профиль решётки
- 40x40x1.5
- Расчётная масса
- 1 961,89 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.
Односкатный навес с фризом: конструкция и стоимость
Этот металлический навес из профильной трубы имеет односкатную крышу и прямоугольный фриз по периметру. Фриз закрывает торцы кровли и фермы: снаружи видна ровная линия, а уклон скрыт за облицовкой. Так получается современный навес для авто в стиле хай-тек, а не крыша без уклона.
Навес для машины можно разместить над парковкой у частного дома или на даче. Для двух автомобилей размеры подбирают с учётом открывания дверей, проезда и положения стоек. Калькулятор навеса с фризом позволяет сравнить стоимость при изменении размеров, профилей и покрытия.
Расчёт включает профильную трубу каркаса фриза и металлическую обшивку. Монтаж обшивки учитывается при выборе установки. Водосток и основание необходимо уточнить отдельно перед заказом. Для установки в Твери также нужно согласовать условия участка и проверить снеговую нагрузку.

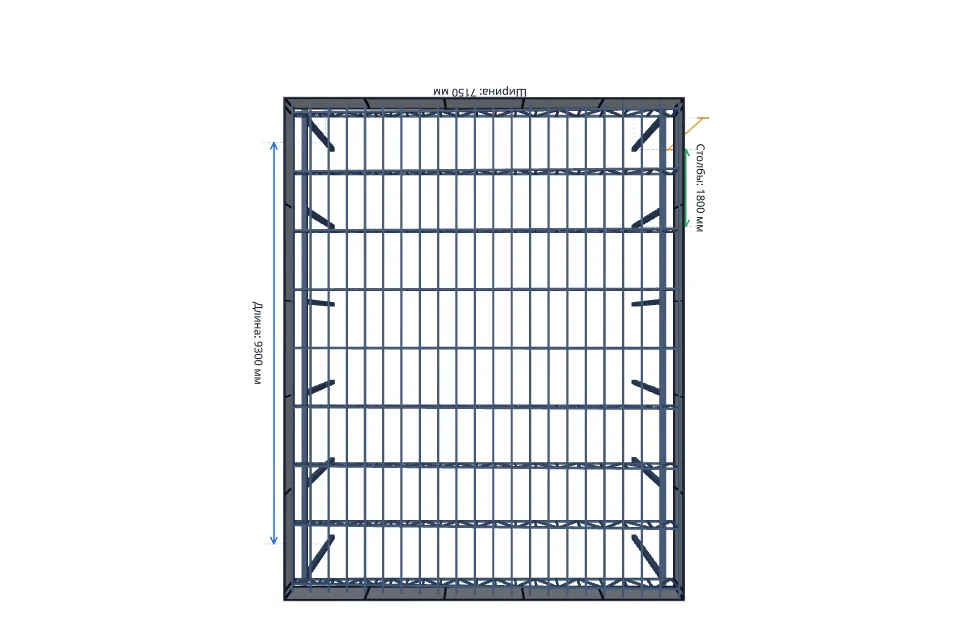

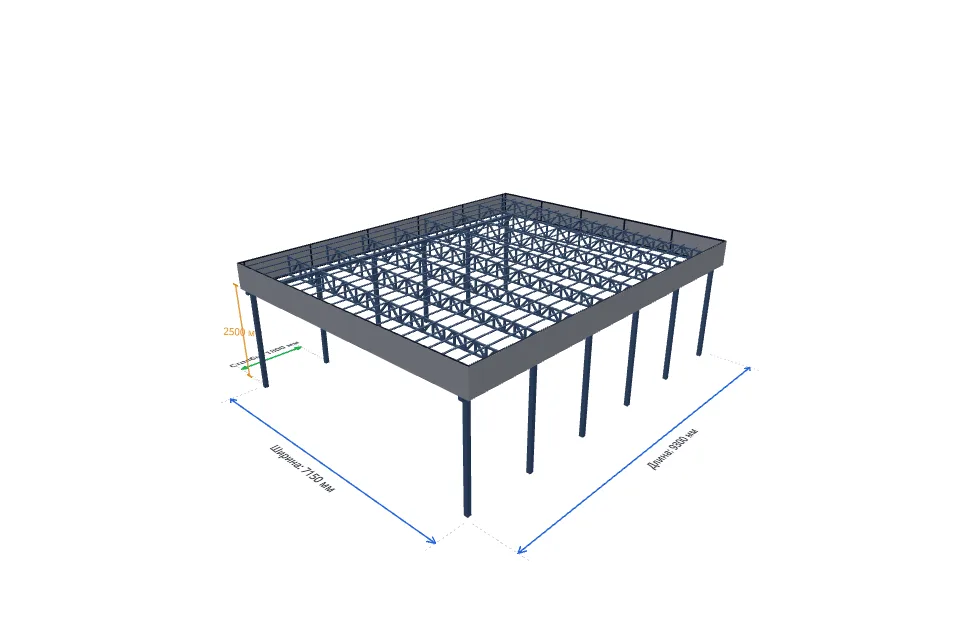

Геометрия: пролёт между опорами — 7000 мм, длина — 9000 мм, высота стоек — 2500 мм. Поперечных ферм — 9, заданный максимальный шаг между ними — 1200 мм. Наружная высота левого торца — 521 мм, правого — 269 мм. Перепад — 251 мм.
Каркас: пояса ферм — профиль 40x40x3.0, решётка — 40x40x1.5, прогоны — 40x20x1.5, стойки и продольная обвязка — 100x100x4.0. Заполнение ферм усиленное, с раскосами и вертикальными стойками. Общая длина профильных труб — 620,85 м, расчётная масса металлокаркаса — 1 961,89 кг.
Кровля: покрытие в этот вариант не включено.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 99,55 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас без кровельного покрытия
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
В смете отдельно указаны каркас фриза из профиля 40x20x1.5, металлическая обшивка и её монтаж при выборе установки. Водосток согласовывается отдельно.
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
401 706 ₽
Монтаж
198 404 ₽
Доставка
Не включена
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Профиль 100x100x4.0 — обвязка, стойки | 72.0 м | 60 746 ₽ |
| Профиль 40x40x3.0 — пояса | 150.0 м | 36 359 ₽ |
| Профиль 40x40x1.5 — решётка | 132.0 м | 19 341 ₽ |
| Профиль 40x20x1.5 — прогоны, каркас фриза | 360.0 м | 39 269 ₽ |
| Металлическая обшивка фриза | 21.56 м² | 32 338 ₽ |
| Бетон оснований столбов, запас 5% | 0.918 м³ | 6 882 ₽ |
| Изготовление поперечных ферм | 699.097 кг | 78 648 ₽ |
| Подготовка столбов, балок и деталей каркаса | 1121.022 кг | 58 854 ₽ |
| Разметка мест установки опор | 1 компл. | 3 000 ₽ |
| Бурение Ø300 мм: 14.40 м × 1 (ставка Ø300 мм) | 14.4 прив. м | 6 480 ₽ |
| Бетонирование оснований опор | 0.874 м³ | 1 442 ₽ |
| Монтаж столба с бетонированием, до 3 м | 12 шт. | 21 600 ₽ |
| Монтаж продольных балок | 18.6 м | 9 765 ₽ |
| Монтаж поперечной фермы: до 9 м и 250 кг | 9 шт. | 43 200 ₽ |
| Монтаж прогонов | 204.6 м | 33 759 ₽ |
| Монтаж каркаса фриза | 81.737 м | 30 652 ₽ |
| Монтаж обшивки фриза | 21.559 м² | 48 507 ₽ |
| Зачистка металла | 102.621 м² | 15 393 ₽ |
| Грунт-эмаль по металлу | 25.655 кг | 17 959 ₽ |
| Грунтование и окраска металла | 102.621 м² | 35 917 ₽ |
| ИТОГО | 600 110 ₽ | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 22.10.2026. Окончательную комплектацию и цену подтвердит менеджер.

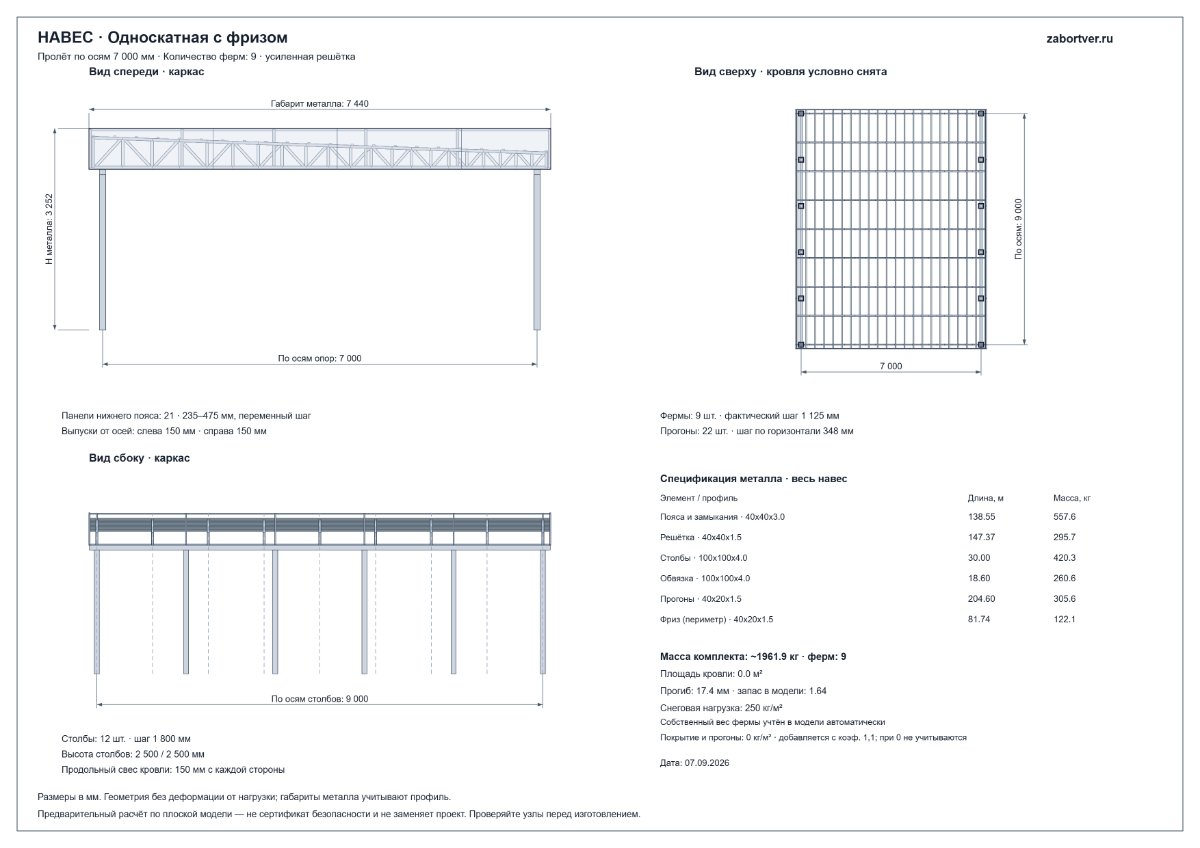

Чертёж навеса
Вид спереди, сбоку и сверху для навеса с фризом 7 000 × 9 000 мм. Векторный чертёж для просмотра и печати.
Готовим SVG-чертёж…
Чертёж фермы
Чертёж поперечной фермы навеса 7 000 × 9 000 мм — размеры, узлы и снеговая нагрузка.
Готовим SVG-чертёж…
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Стоимость основания в эту смету не входит.
Инженерная проверка
Статус: Проходит. Прогиб 17,41 мм, коэффициент запаса 1,64.
Выбранная нагрузка
Снеговая нагрузка — 250 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 250 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 56 населённых пунктов со значением Sg ≤ 250 кг/м²:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м², Белгород — 155 кг/м², Воронеж — 155 кг/м², Екатеринбург — 155 кг/м², Великий Новгород — 155 кг/м², Смоленск — 160 кг/м², Брянск — 160 кг/м², Тюмень — 160 кг/м², Новосибирск — 160 кг/м², Тверь — 160 кг/м², Самара — 165 кг/м², Кострома — 180 кг/м², Пенза — 180 кг/м², Санкт-Петербург — 180 кг/м², Вологда — 185 кг/м², Москва — 185 кг/м², Челябинск — 185 кг/м², Владимир — 185 кг/м², Иваново — 190 кг/м², Калуга — 190 кг/м², Ярославль — 200 кг/м², Ульяновск — 205 кг/м², Киров — 210 кг/м², Нижний Новгород — 210 кг/м², Томск — 215 кг/м², Барнаул — 215 кг/м², Архангельск — 225 кг/м², Ижевск — 235 кг/м², Красноярск — 240 кг/м², Уфа — 245 кг/м², Сыктывкар — 245 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

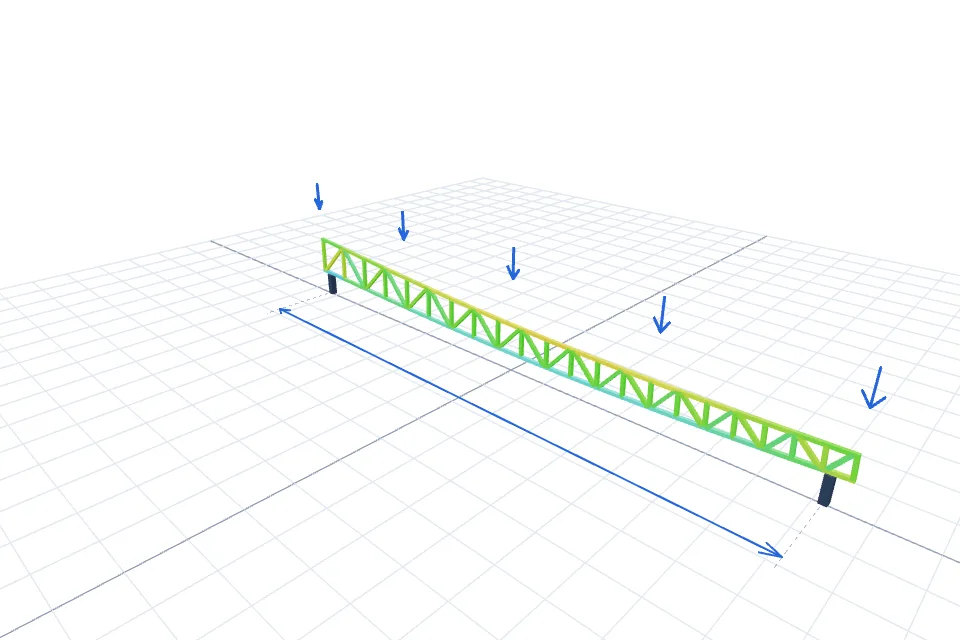

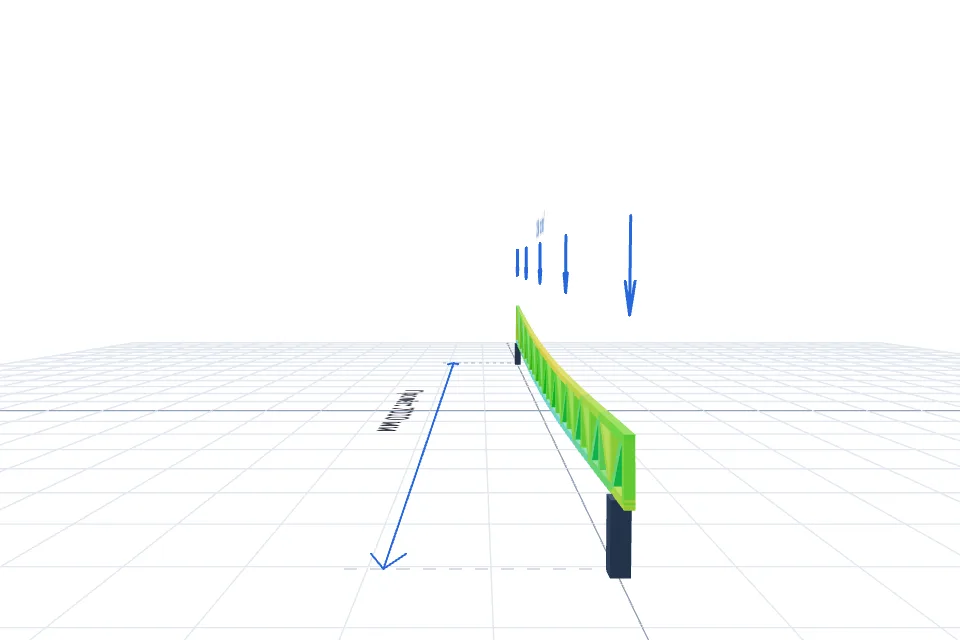

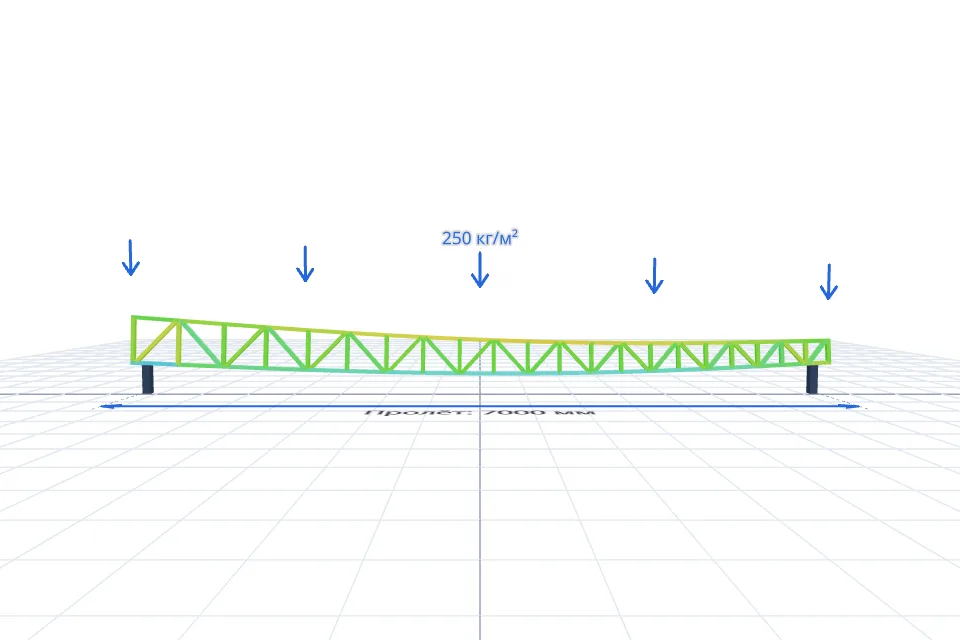

Испытание фермы нагрузкой (МКЭ)
