Индивидуальный расчёт · № 1694
Навес для автомобиля 7000×8400 мм
Параллельная схема · профнастил
Пояса ферм — 60x30x3.0, решётка — 60x60x3.0. Комплект с монтажом на участке.
Металлокаркас
60x30x3.0
Кровля
Профнастил
С монтажом
Работы включены в смету
Проверка нагрузки
Проходит
Основные характеристики
- Пролёт между опорами
- 7000 мм
- Длина навеса
- 8400 мм
- Высота стоек
- 2300 мм
- Кровля
- Профнастил
- Шаг ферм, не более
- 1050 мм
- Фактический шаг ферм
- 1 062,5 мм
- Профиль поясов
- 60x30x3.0
- Профиль решётки
- 60x60x3.0
- Расчётная масса
- 2 087,05 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.

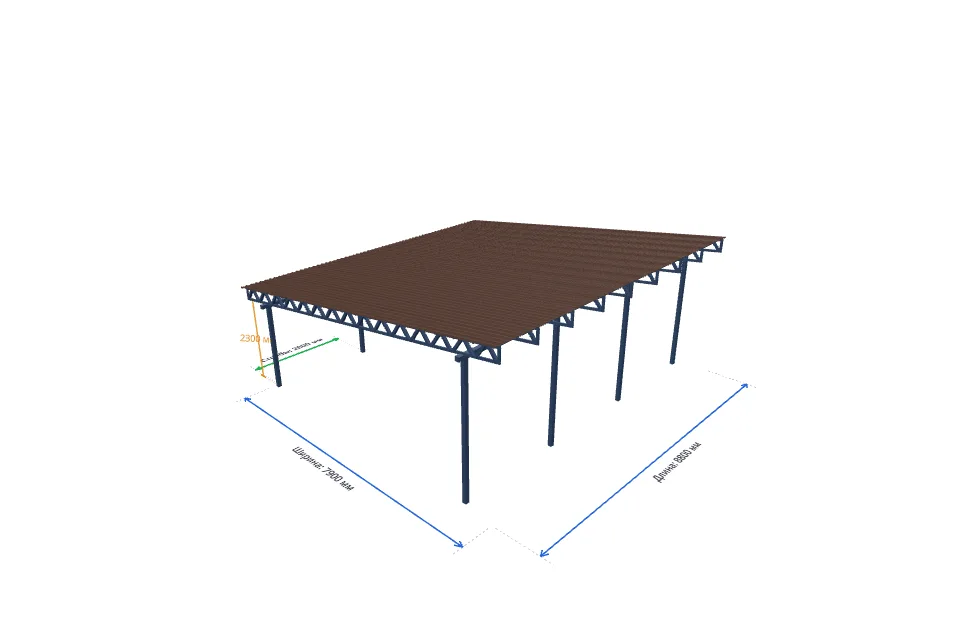

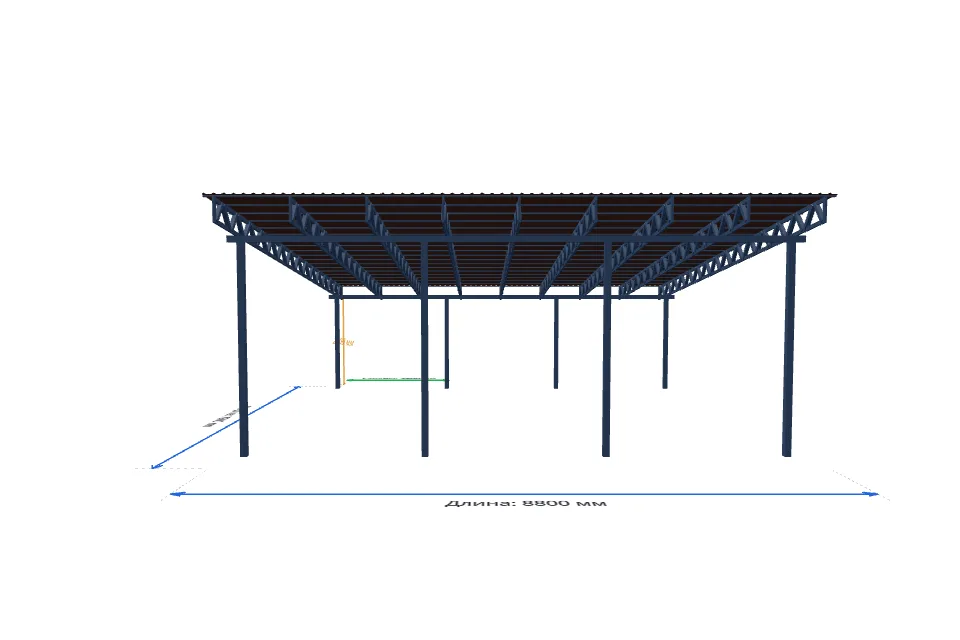

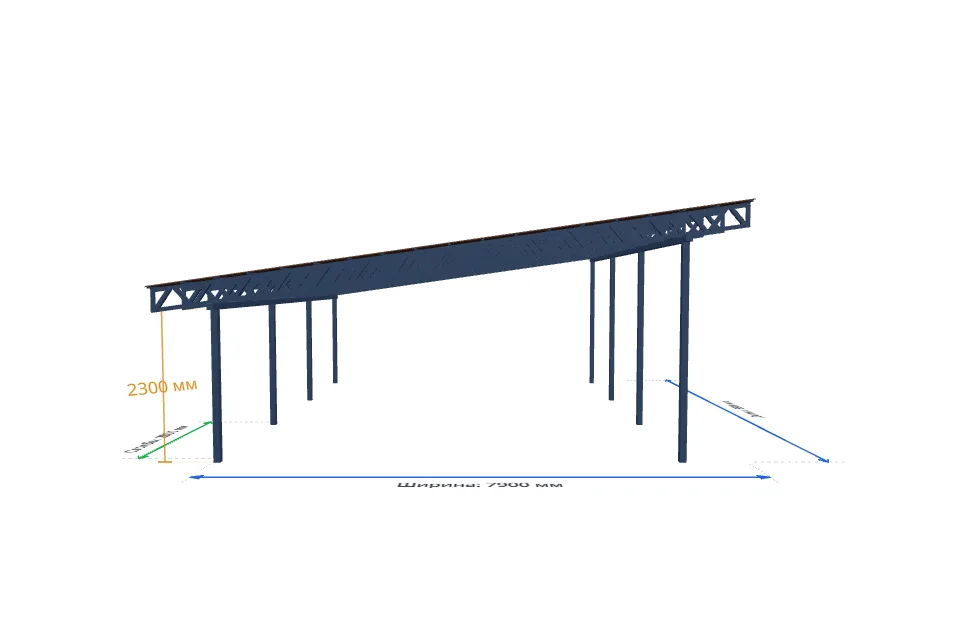

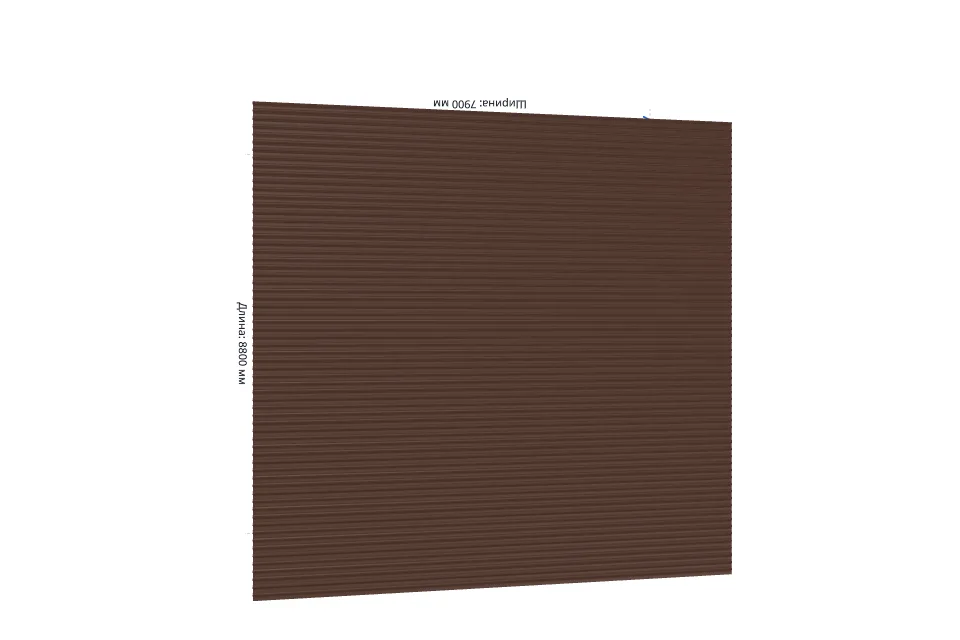

Автомобильный навес 7000×8400 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 7000 мм и длиной 8400 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.
Геометрия: пролёт между опорами — 7000 мм, длина — 8400 мм, высота стоек — 2300 мм. Поперечных ферм — 9, заданный максимальный шаг между ними — 1050 мм. Конструктивная высота ферм — 300 мм, подъём или перепад — 1000 мм.
Каркас: пояса ферм — профиль 60x30x3.0, решётка — 60x60x3.0, прогоны — 40x20x1.5, стойки и продольная обвязка — 100x100x3.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 476,19 м, расчётная масса металлокаркаса — 2 087,05 кг.
Кровля: профнастил, расчётная площадь — 79,11 м². Ветровые планки по двум торцам — 18.0 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 90,63 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
436 018 ₽
Монтаж
189 636 ₽
Доставка
Не включена
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Пояса, профиль 60x30x3.0 | 167.6 м | 46 149 ₽ |
| Решётка, профиль 60x60x3.0 | 90.2 м | 34 308 ₽ |
| Прогоны, профиль 40x20x1.5 | 167.2 м | 18 238 ₽ |
| Стойки и обвязка, профиль 100x100x3.0 | 40.0 м | 25 826 ₽ |
| Кровельное покрытие | 79.1 м² | 62 573 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 18.0 м | 8 090 ₽ |
| Заглублённые части столбов, профиль 100x100x3.0 | 9.6 м | 6 198 ₽ |
| Бетон оснований столбов, запас 5% | 0.612 м³ | 4 588 ₽ |
| Изготовление поперечных ферм | 1147.558 кг | 146 314 ₽ |
| Подготовка столбов, балок и деталей каркаса | 677.656 кг | 35 577 ₽ |
| Подготовка, грунтование и окраска каркаса | 91.727 м² | 48 156 ₽ |
| Разметка мест установки опор | 1 компл. | 3 000 ₽ |
| Бурение Ø300 мм: 9.60 м × 1 (ставка Ø300 мм) | 9.6 прив. м | 10 080 ₽ |
| Бетонирование оснований опор | 0.583 м³ | 2 185 ₽ |
| Монтаж столба с бетонированием, до 3 м | 8 шт. | 14 400 ₽ |
| Доплата за каждый метр высоты столба свыше 3 м | 1.2 м | 900 ₽ |
| Монтаж продольных балок | 17.6 м | 9 240 ₽ |
| Монтаж поперечной фермы: до 9 м и 250 кг | 9 шт. | 43 200 ₽ |
| Монтаж прогонов | 167.2 м | 45 144 ₽ |
| Монтаж кровли из профнастила | 79.106 м² | 53 397 ₽ |
| Монтаж торцевых планок | 17.979 м | 8 090 ₽ |
| ИТОГО | 625 654 ₽ | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 22.10.2026. Окончательную комплектацию и цену подтвердит менеджер.

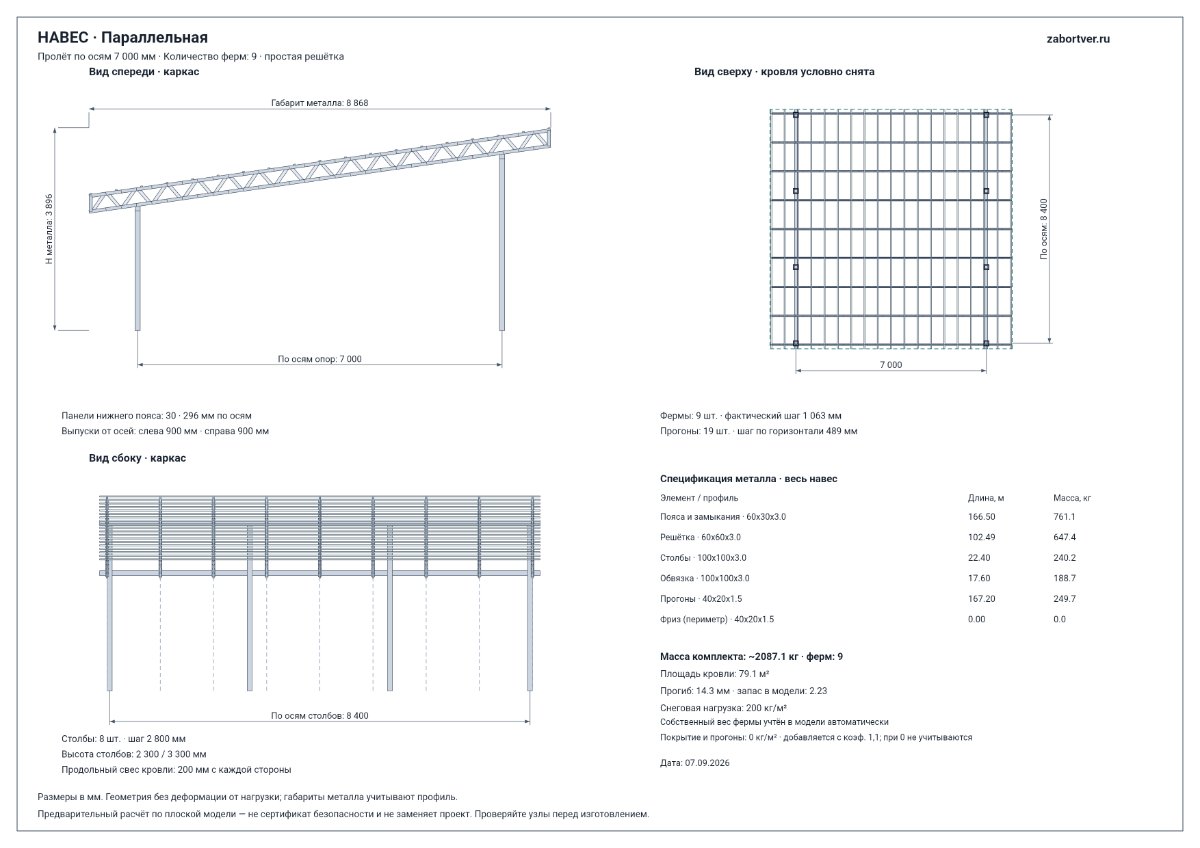

Чертёж навеса
Вид спереди, сбоку и сверху для навеса 7 000 × 8 400 мм. Векторный чертёж для просмотра и печати.
Готовим SVG-чертёж…
Чертёж фермы
Чертёж поперечной фермы навеса 7 000 × 8 400 мм — размеры, узлы и снеговая нагрузка.
Готовим SVG-чертёж…
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Стоимость основания в эту смету не входит.
Инженерная проверка
Статус: Проходит. Прогиб 14,32 мм, коэффициент запаса 2,23.
Выбранная нагрузка
Снеговая нагрузка — 200 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 200 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 46 населённых пунктов со значением Sg ≤ 200 кг/м²:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м², Белгород — 155 кг/м², Воронеж — 155 кг/м², Екатеринбург — 155 кг/м², Великий Новгород — 155 кг/м², Смоленск — 160 кг/м², Брянск — 160 кг/м², Тюмень — 160 кг/м², Новосибирск — 160 кг/м², Тверь — 160 кг/м², Самара — 165 кг/м², Кострома — 180 кг/м², Пенза — 180 кг/м², Санкт-Петербург — 180 кг/м², Вологда — 185 кг/м², Москва — 185 кг/м², Челябинск — 185 кг/м², Владимир — 185 кг/м², Иваново — 190 кг/м², Калуга — 190 кг/м², Ярославль — 200 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

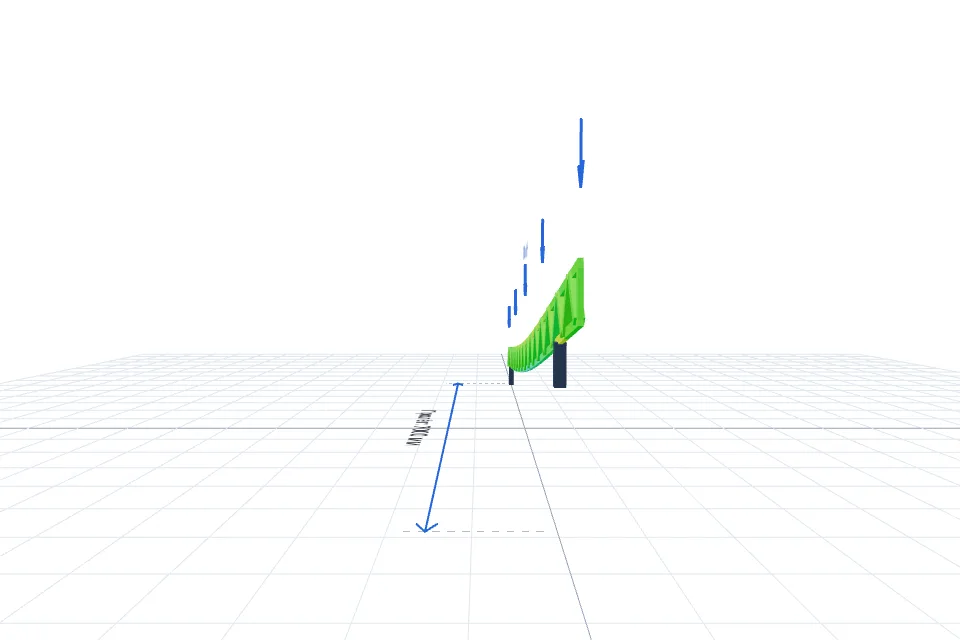

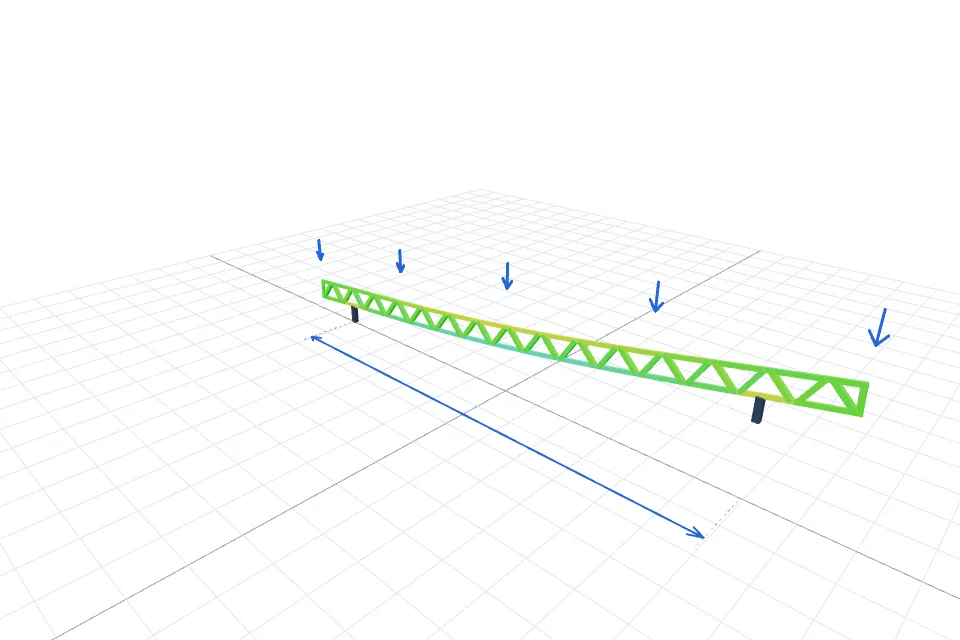

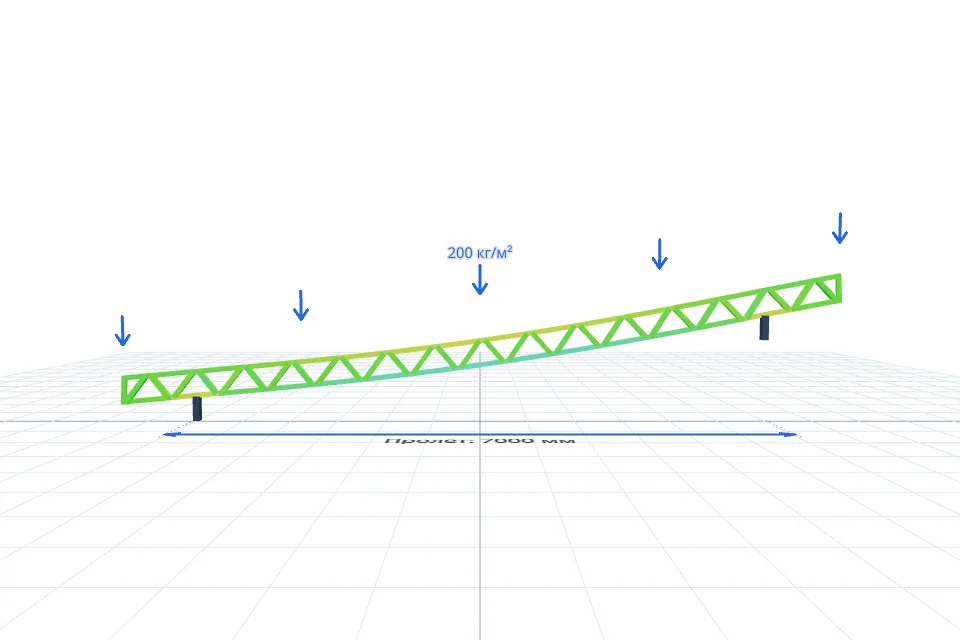

Испытание фермы нагрузкой (МКЭ)
Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
