Автомобильный навес 7000×6400 мм односкатная из профнастил: расчёт, цены и чертёж в Твери
Смета для навеса: односкатная фермы, кровля из профнастил, опоры и каркас. Проверка снеговой нагрузки, параметры профилей и производственный чертёж.
Предварительная стоимость
325 430 ₽
Виды навеса
Камера и масштаб выставлены автоматически по габаритам конструкции
Испытание фермы нагрузкой (МКЭ)

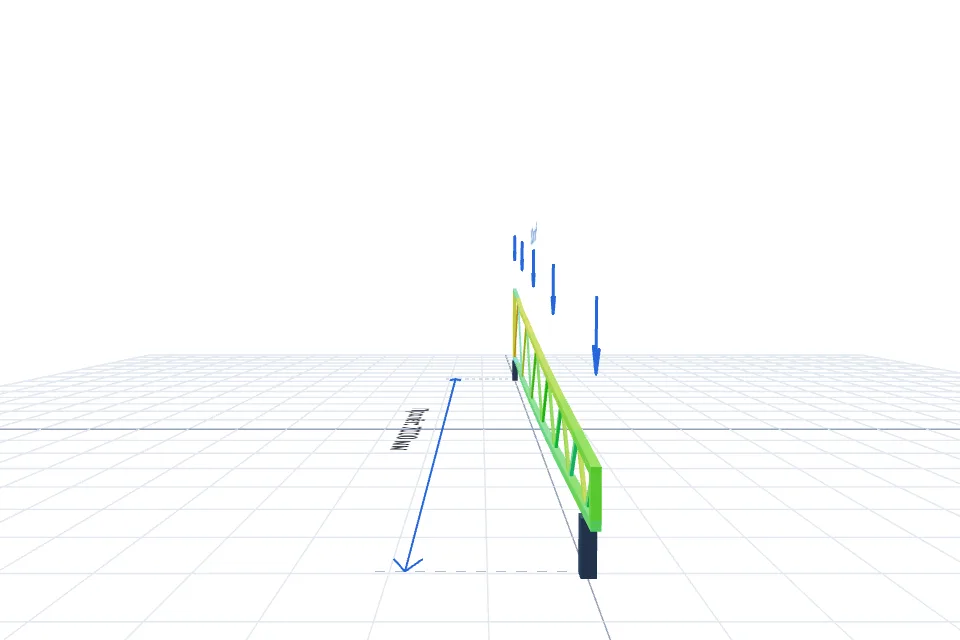

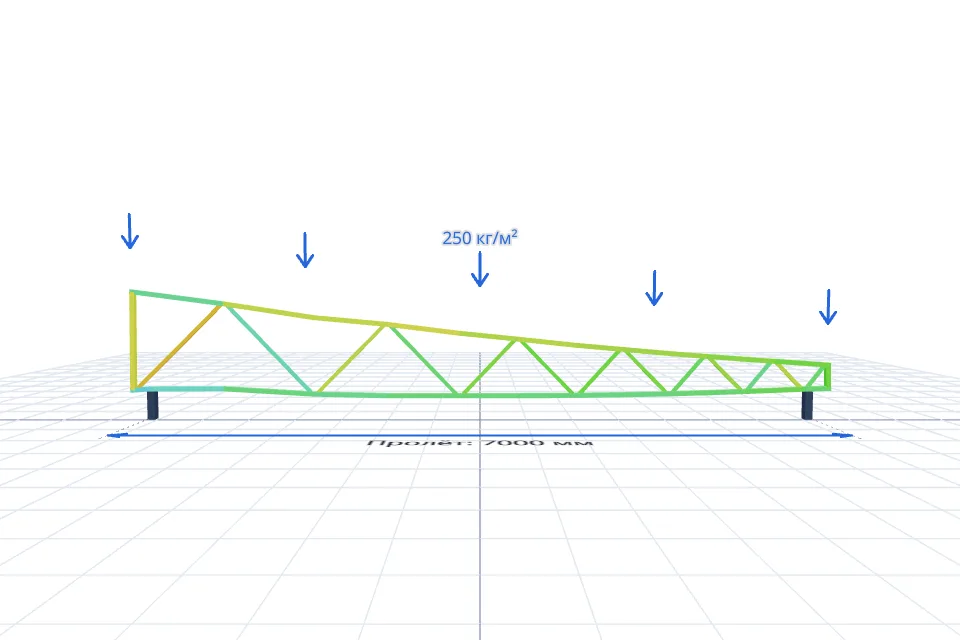

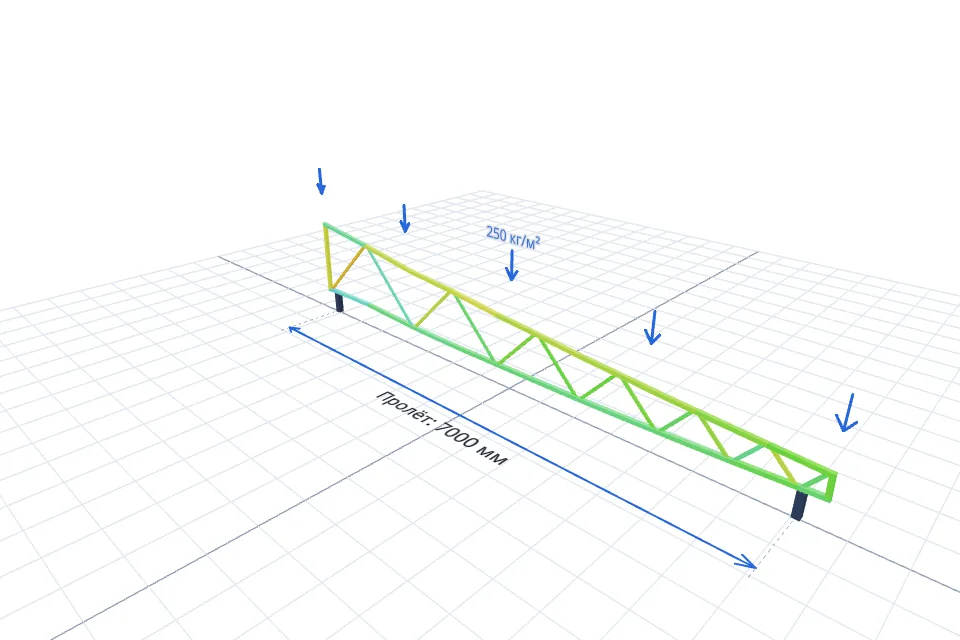

Напряжения в профилях: зелёный — норма, жёлтый — повышенные, красный — предел; бордовый — риск потери устойчивости

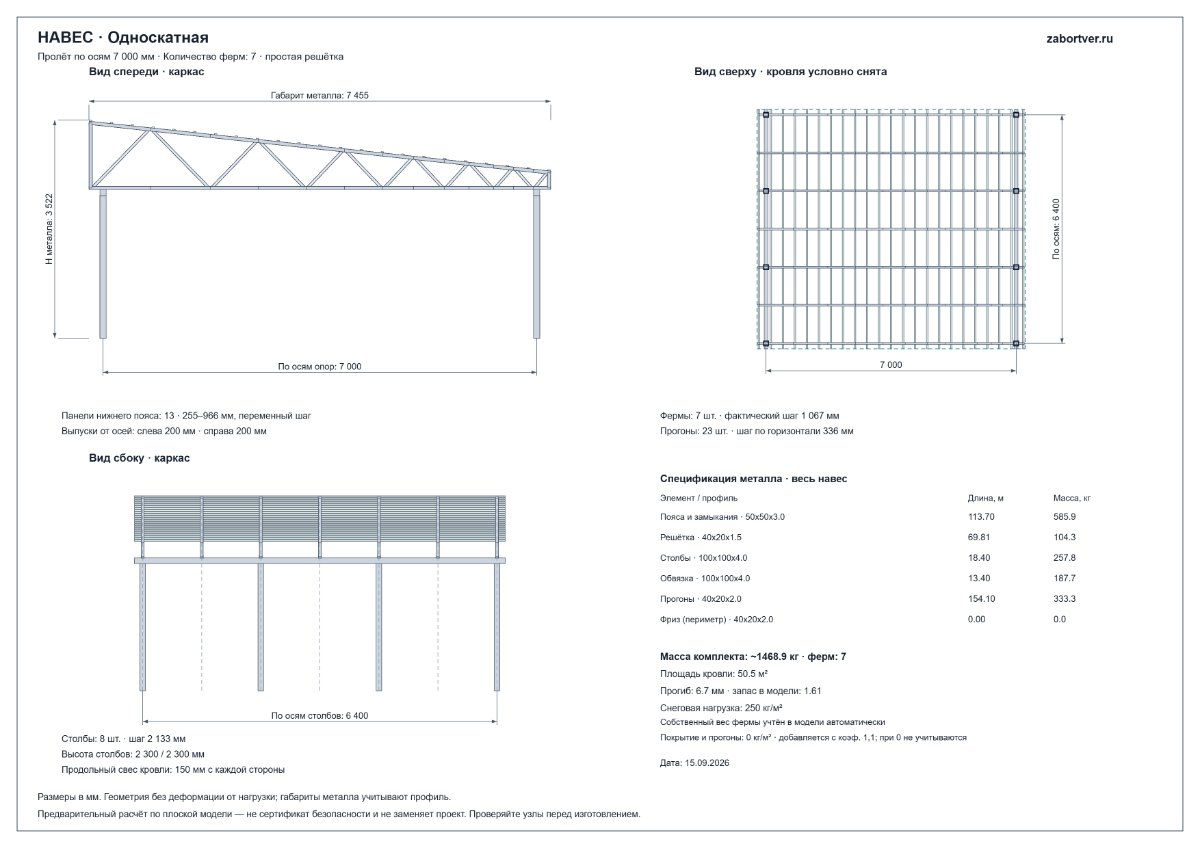

Чертёж навеса 7000×6400 мм — вид спереди (фасад), можно скачать
Чертёж фермы
Чертёж фермы для навеса 7000×6400 мм — с размерами и снеговой нагрузкой
Готовим чертёж фермы
Автомобильный навес 7000×6400 мм
Автомобильный навес 7000×6400 мм — из чего складывается расчёт
Навес — это металлокаркас из ферм, опор и прогонов с кровлей из поликарбоната или профнастила. В расчёте подобраны фермы, опоры и кровельный материал, проверена снеговая нагрузка и рассчитан объём металла.
Показан навес 7000×6400 мм: фермы, опоры 100x100x4.0, кровля: Профнастил.
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление и монтаж (работа) — предварительный расчёт
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Параметры конструкции
Габариты
7000×6400 мм
Тип
Односкатная
Профили
50x50x3.0 / 40x20x1.5
Проверка нагрузки
Проходит
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Пояса, профиль 50x50x3.0 | 113.7 м | 36 912 ₽ |
| Решётка, профиль 40x20x1.5 | 69.8 м | 7 820 ₽ |
| Прогоны, профиль 40x20x2.0 | 154.1 м | 21 995 ₽ |
| Стойки и обвязка, профиль 100x100x4.0 | 31.8 м | 28 068 ₽ |
| Кровельное покрытие | 50.5 м² | 35 377 ₽ |
| Изготовление и монтаж (работа) | комплекс | 195 258 ₽ |
| ИТОГО | 325 430 ₽ | |
Геометрия
Шаг ферм 1200 мм, опоры 100x100x4.0, кровля: Профнастил.
Материалы
Металла 369.4 м, масса 1468.9 кг, кровля 50.5 м².
Инженерная проверка
Статус: Проходит. Прогиб 6.7 мм, коэффициент запаса 1.61.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 250 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 56 населённых пунктов со значением Sg ≤ 250 кг/м²:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м², Белгород — 155 кг/м², Воронеж — 155 кг/м², Екатеринбург — 155 кг/м², Великий Новгород — 155 кг/м², Смоленск — 160 кг/м², Брянск — 160 кг/м², Тюмень — 160 кг/м², Новосибирск — 160 кг/м², Тверь — 160 кг/м², Самара — 165 кг/м², Кострома — 180 кг/м², Пенза — 180 кг/м², Санкт-Петербург — 180 кг/м², Вологда — 185 кг/м², Москва — 185 кг/м², Челябинск — 185 кг/м², Владимир — 185 кг/м², Иваново — 190 кг/м², Калуга — 190 кг/м², Ярославль — 200 кг/м², Ульяновск — 205 кг/м², Киров — 210 кг/м², Нижний Новгород — 210 кг/м², Томск — 215 кг/м², Барнаул — 215 кг/м², Архангельск — 225 кг/м², Ижевск — 235 кг/м², Красноярск — 240 кг/м², Уфа — 245 кг/м², Сыктывкар — 245 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.
