Индивидуальный расчёт · № 3487
Навес для автомобиля 7000×10600 мм
Полуарочная схема · сотовый поликарбонат
Пояса ферм — 60x60x3.0, решётка — 60x40x2.0. Комплект с монтажом на участке.
Металлокаркас
60x60x3.0
Кровля
Сотовый поликарбонат
С монтажом
Работы включены в смету
Проверка нагрузки
Требует внимания
Основные характеристики
- Пролёт между опорами
- 7000 мм
- Длина навеса
- 10600 мм
- Высота стоек
- 2300 мм
- Кровля
- Сотовый поликарбонат
- Шаг ферм, не более
- 1500 мм
- Фактический шаг ферм
- 1 400 мм
- Профиль поясов
- 60x60x3.0
- Профиль решётки
- 60x40x2.0
- Расчётная масса
- 1 754,25 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.
Автомобильный навес 7000×10600 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 7000 мм и длиной 10600 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.
Геометрия: пролёт между опорами — 7000 мм, длина — 10600 мм, высота стоек — 2300 мм. Поперечных ферм — 9, заданный максимальный шаг между ними — 1500 мм. Конструктивная высота ферм — 200 мм, подъём или перепад — 600 мм.
Каркас: пояса ферм — профиль 60x60x3.0, решётка — 60x40x2.0, прогоны — 40x40x2.0, стойки и продольная обвязка — 100x100x4.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 390,91 м, расчётная масса металлокаркаса — 1 754,25 кг.
Кровля: сотовый поликарбонат, расчётная площадь — 82,73 м².
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 86,21 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
604 466 ₽
Монтаж
656 751 ₽
Доставка
Не включена
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Каркас навеса | ||
| Изготовление поперечных ферм | 884.297 кг | 72 954,51 ₽ |
| Подготовка столбов, балок и деталей каркаса | 869.956 кг | 45 672,69 ₽ |
| Разметка мест установки опор | 1 компл. | 3 000 ₽ |
| Монтаж столба на готовое основание, до 3 м | 8 шт. | 12 000 ₽ |
| Монтаж продольных балок | 23 м | 12 075 ₽ |
| Монтаж поперечной фермы: до 9 м и 250 кг | 9 шт. | 16 200 ₽ |
| Монтаж прогонов | 150.8 м | 11 310 ₽ |
| Зачистка, грунтование и окраска металла | 86.207 м² | 64 655,19 ₽ |
| Профиль 100x100x4.0 — обвязка, стойки | 48.0 м | 40 497,6 ₽ |
| Профиль 60x60x3.0 — пояса | 138.0 м | 52 492,44 ₽ |
| Профиль 60x40x2.0 — решётка | 72.0 м | 16 632 ₽ |
| Профиль 40x40x2.0 — прогоны | 156.0 м | 28 348,32 ₽ |
| Опорные пластины и анкеры столбов | 8 компл. | 12 000 ₽ |
| Грунт-эмаль по металлу | 21.552 кг | 15 086,21 ₽ |
| Итого по разделу «Каркас навеса» | 402 923,96 ₽ | |
| Фундамент — плита | ||
| Плита: Разметка периметра плиты | 37.2 м | 1 674 ₽ |
| Плита: Разработка грунта под плиту и песчаную подушку | 28.42 м³ | 76 734 ₽ |
| Плита: Устройство и уплотнение песчаной подушки | 16.24 м³ | 158 340 ₽ |
| Плита: Монтаж и демонтаж опалубки плиты | 5.58 м² | 7 115 ₽ |
| Плита: Сборка и вязка арматурных сеток плиты | 1542.634 кг | 208 256 ₽ |
| Плита: Приём, укладка и вибрирование бетона плиты | 12.18 м³ | 43 848 ₽ |
| Плита: Выравнивание, затирка поверхности плиты и уход за бетоном | 81.2 м² | 30 450 ₽ |
| Плита: Подготовительные и завершающие работы по плите | 1 заказ | 7 500 ₽ |
| Плита: Бетон М300 / B22,5, запас 5% | 12.789 м³ | 95 918 ₽ |
| Плита: Арматура Ø12: сетка с нахлёстами 480 мм | 1752 м | 96 360 ₽ |
| Плита: Доска 40×150 мм: периметр плиты, полная толщина | 37.2 м | 6 696 ₽ |
| Плита: Песок: подушка 200 мм | 16.24 м³ | 14 616 ₽ |
| Плита: Вязальная проволока, 5 г на соединение | 21.24 кг | 5 310 ₽ |
| Итого по разделу «Фундамент — плита» | 752 817 ₽ | |
| Кровля | ||
| Монтаж сотового поликарбоната | 82.726 м² | 68 249,21 ₽ |
| Кровельное покрытие | 82.7 м² | 37 226,84 ₽ |
| Итого по разделу «Кровля» | 105 476,05 ₽ | |
| ИТОГО | 1 261 217,01 ₽ | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 23.10.2026. Окончательную комплектацию и цену подтвердит менеджер.

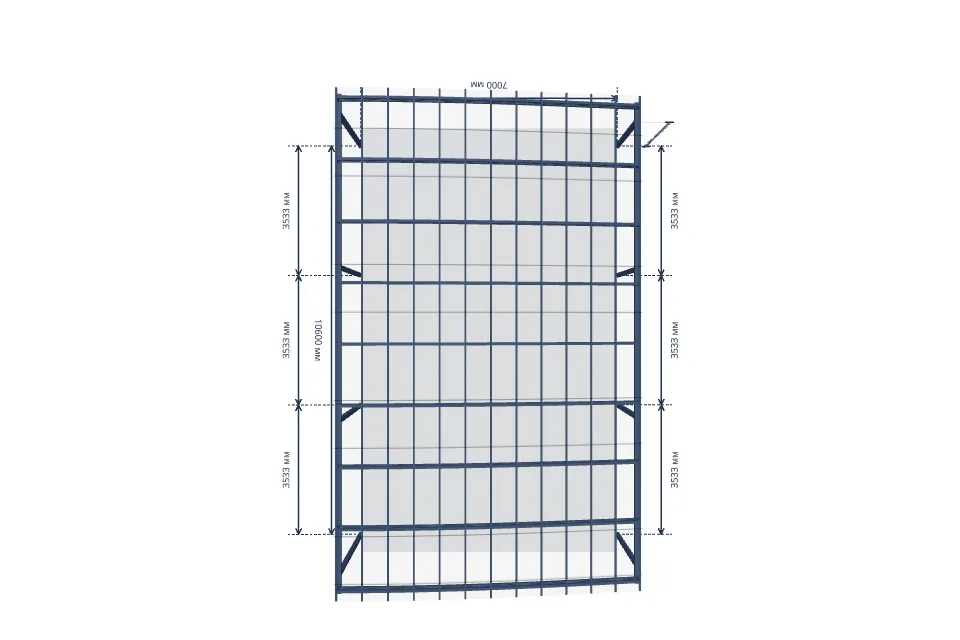

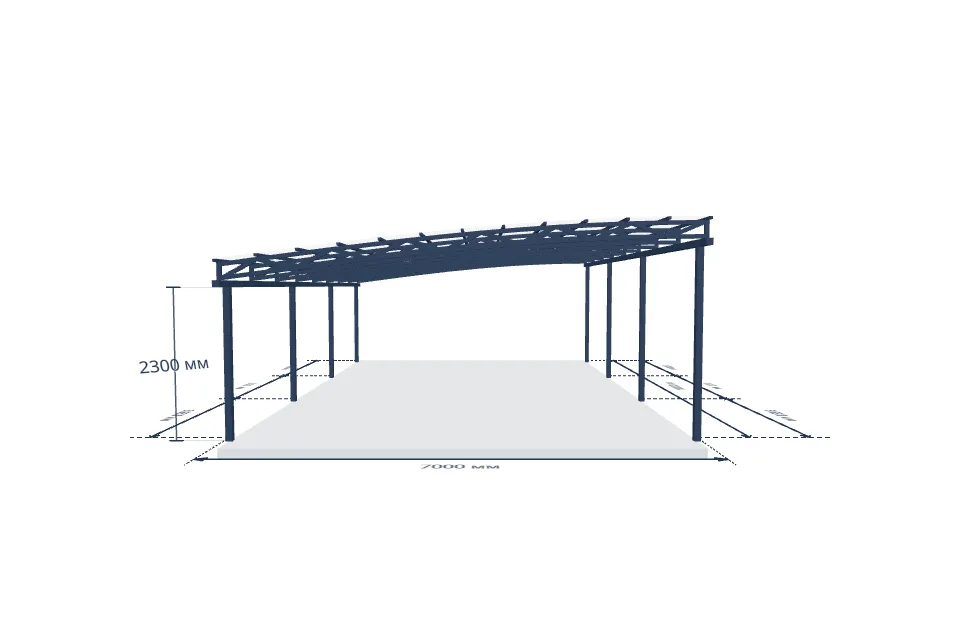

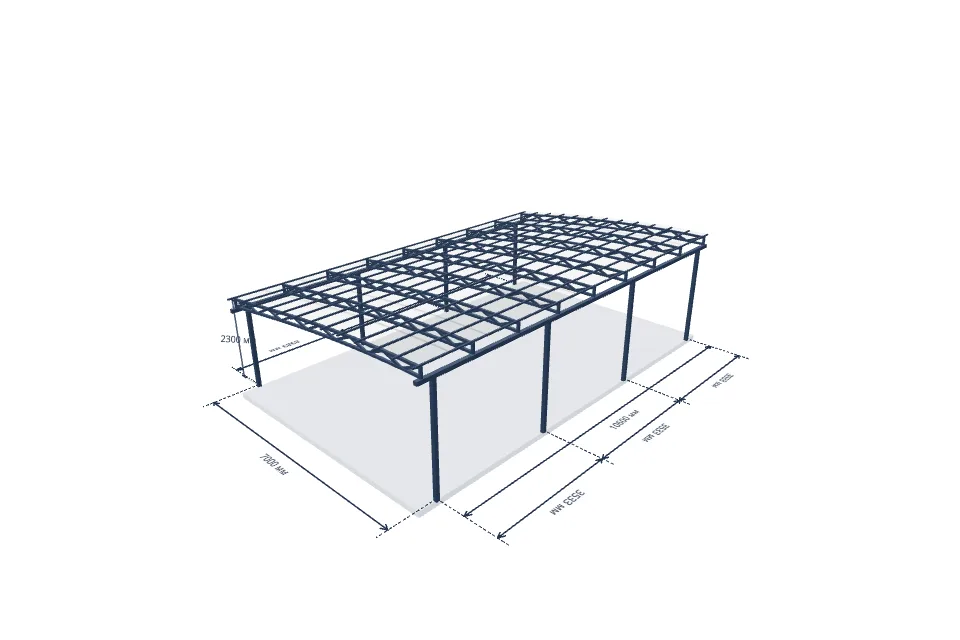

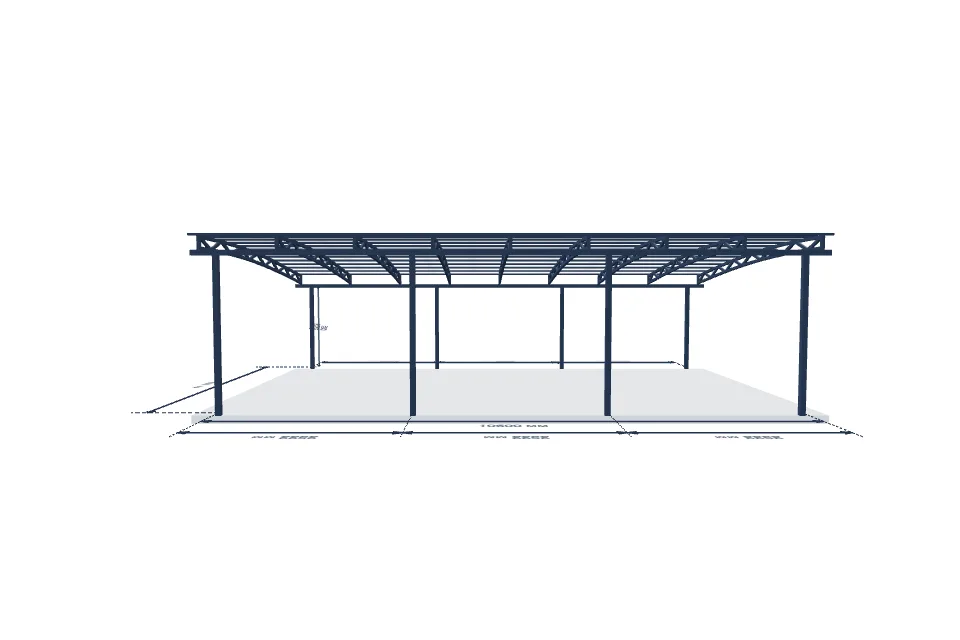

Чертёж навеса
Вид спереди, сбоку и сверху для навеса 7 000 × 10 600 мм. Векторный чертёж для просмотра и печати.
Готовим SVG-чертёж…
Чертёж фермы
Чертёж поперечной фермы навеса 7 000 × 10 600 мм — размеры, узлы и снеговая нагрузка.
Готовим SVG-чертёж…
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Бетонное основание показано в модели; его стоимость согласовывается отдельно.
Фермы, прогоны и ригели
Требует вниманияНужно проверить каркас
| Элемент | МПа | Прогиб, мм | % L/200 |
|---|---|---|---|
| Ригели и продольные фермы | 156.1 | 11.99 | 68% |
| Прогоны | 55.2 | 1.38 | 20% |
| Поперечные фермы | 148.3 | 28.29 | 81% |
Снег: 130 кг/м². Ориентир прогиба — L/200. Цвет показывает напряжения; серым обозначены элементы вне проверки.
Реакции опор: 137.91 кН.
Проверка элементов при жёстких опорах: поперечные фермы — плоский МКЭ, прогоны и ригели — непрерывные балки. Податливость столбов, пространственная устойчивость, швы и анкеры не проверяются.
Инженерная проверка
Статус: Требует внимания. Прогиб 28,29 мм, коэффициент запаса 1,54.
Выбранная нагрузка
Снеговая нагрузка — 130 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 130 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. Нагрузка кровли передаётся через непрерывные прогоны на каждую ферму, затем через ригели на опоры. Комплект без покрытия проверяется на тот же снег.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
Внимание: инженерная проверка для этой конфигурации требует внимания — прогиб 28.3 мм, коэффициент запаса 1.54. Для этой нагрузки нужны усиленные профили или усиленная решётка.
Населённые пункты со значением Sg ≤ 130 кг/м² (18), но текущая конструкция пока не может быть рекомендована из-за результата проверки:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

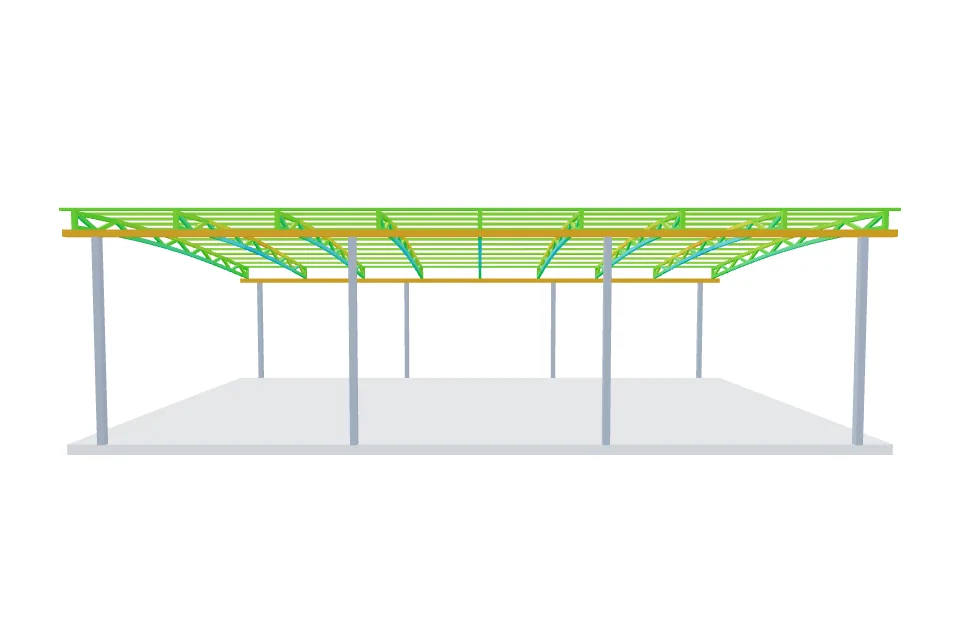

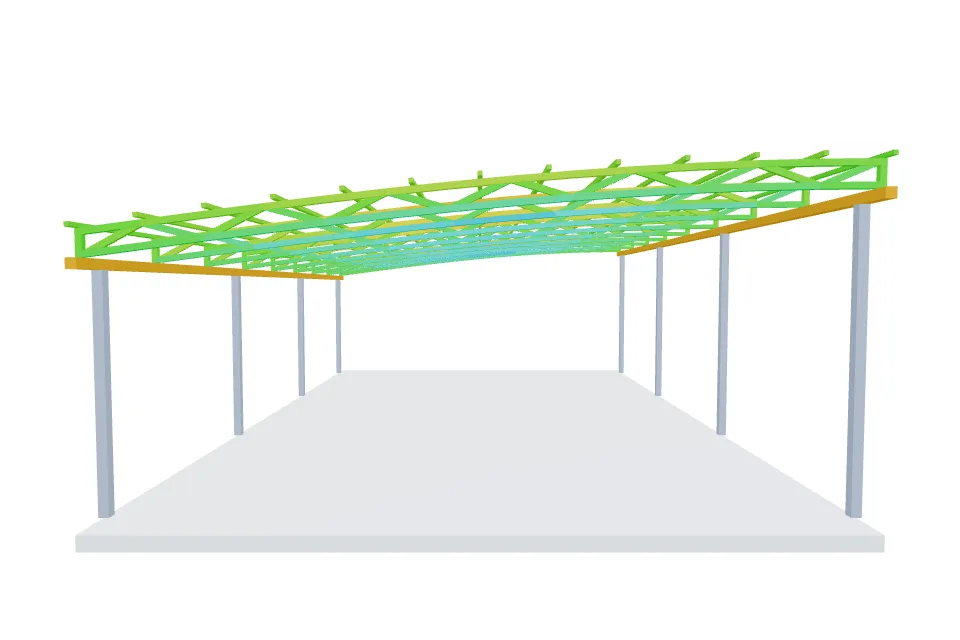

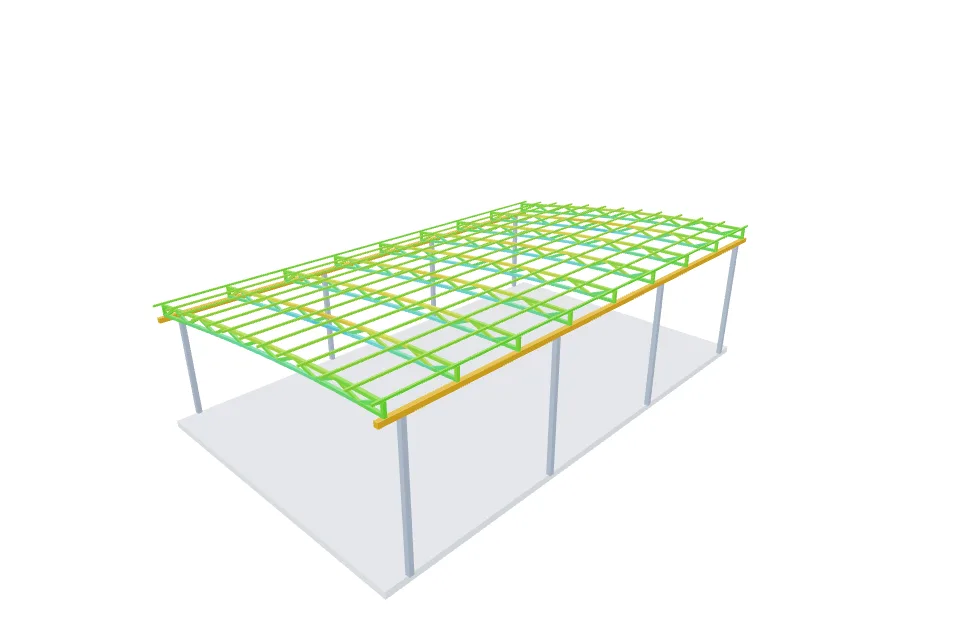

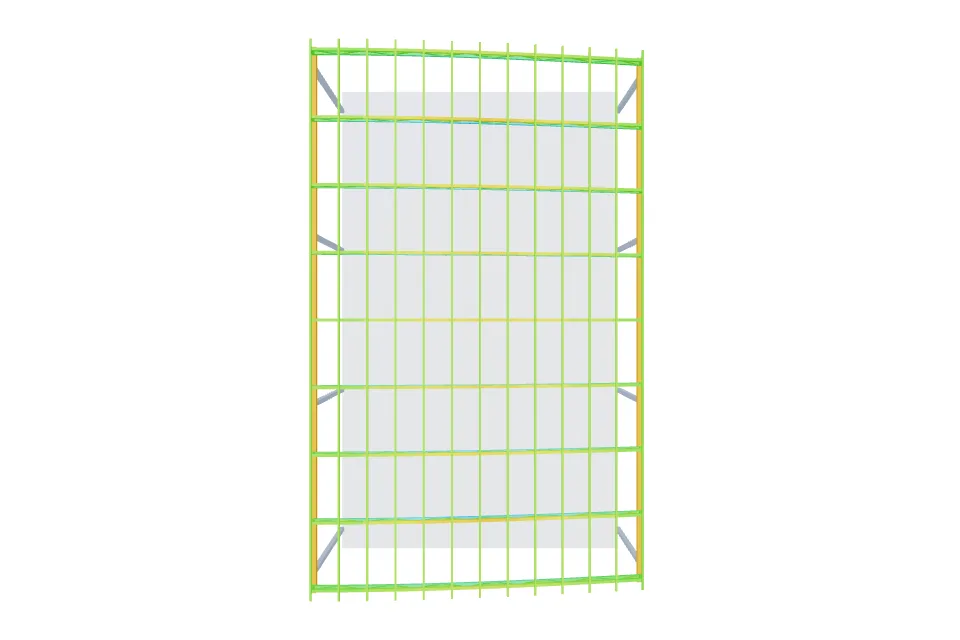

Нагрузка навеса: фермы, прогоны и ригели
Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
