Навес 6800×7300 мм плоский, кровля профнастил (пояс 60x40x3.0, шаг 1200 мм) в Твери: расчёт, цены и чертёж

Основные характеристики

Пролёт между опорами: 6800 мм
Длина навеса: 7300 мм
Высота стоек: 2300 мм
Кровля: Профнастил
Шаг ферм, не более: 1200 мм
Фактический шаг ферм: 1 128,57 мм
Профиль поясов: 60x40x3.0
Профиль решётки: 40x40x1.5
Расчётная масса: 1 641,44 кг

Проект в деталях

Измените параметры под свой проект

Выберите размеры, профили и комплектацию навеса в калькуляторе.

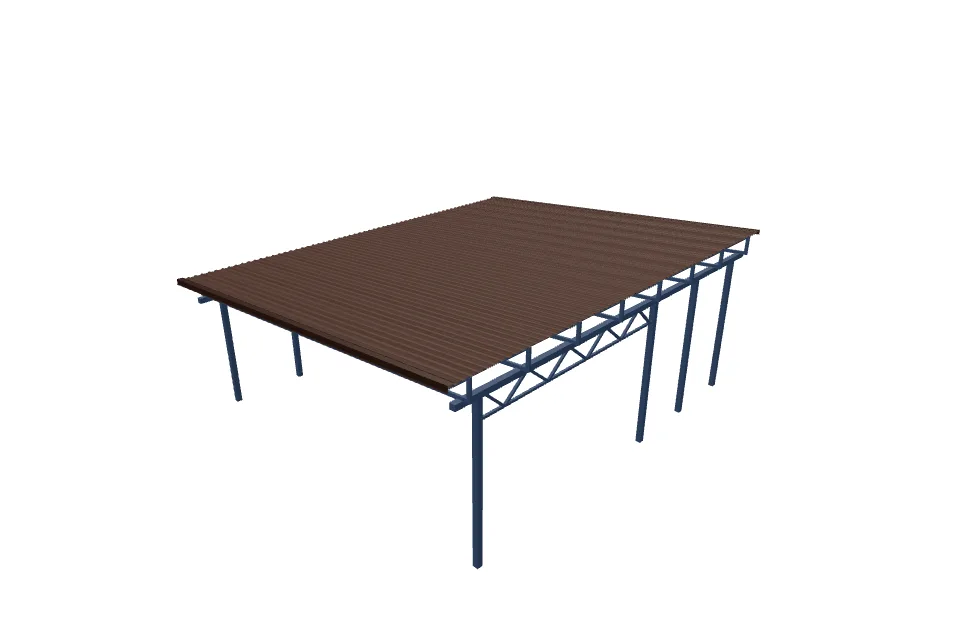

Автомобильный навес 6800×7300 мм — из чего складывается расчёт

Расчёт относится к конкретному навесу шириной 6800 мм и длиной 7300 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.

Геометрия: пролёт между опорами — 6800 мм, длина — 7300 мм, высота стоек — 2300 мм. Поперечных ферм — 8, заданный максимальный шаг между ними — 1200 мм. Конструктивная высота ферм — 310 мм, подъём или перепад — 500 мм.

Каркас: пояса ферм — профиль 60x40x3.0, решётка — 40x40x1.5, прогоны — 40x20x1.5, стойки и продольная обвязка — 100x100x4.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 426,3 м, расчётная масса металлокаркаса — 1 641,44 кг.

Кровля: профнастил, расчётная площадь — 62,81 м². Ветровые планки по двум торцам — 14.4 м.

Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 75,32 м². Подготовка и окраска включены в смету отдельной строкой.

Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».

Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.

Что входит в стоимость

Металлокаркас и выбранная кровля
Изготовление комплекта и монтаж — отдельными строками
Проверка снеговой нагрузки и чертёж
Доставка, основание и дополнительные работы — отдельно

Срок изготовления и монтажа навеса уточняется по площадке.

Комплект с изготовлением

390 650 ₽

Монтаж

208 886 ₽

Доставка

Не включена

Детальная смета

Позиция	Количество	Стоимость
Каркас навеса
Изготовление поперечных ферм	632.192 кг	91 351,73 ₽
Изготовление продольных опорных ферм	75.289 кг	10 879,21 ₽
Подготовка столбов, балок и деталей каркаса	831.131 кг	49 452,28 ₽
Разметка мест установки опор	1 компл.	3 400 ₽
Монтаж столба с бетонированием, до 3 м	10 шт.	20 400 ₽
Монтаж продольных балок	12.02 м	7 151,9 ₽
Монтаж поперечной фермы: до 9 м и 250 кг	8 шт.	43 520 ₽
Монтаж продольной фермы: до 6 м и 100 кг	1 шт.	3 060 ₽
Монтаж прогонов	191.4 м	58 568,4 ₽
Зачистка, грунтование и окраска металла	80.12 м²	40 060,09 ₽
Профиль 100x100x4.0 — обвязка, стойки	60.0 м	49 843,2 ₽
Профиль 40x40x3.0 — пояса продольных ферм	6.0 м	1 431,96 ₽
Профиль 40x40x1.5 — решётка продольных ферм, решётка	72.0 м	10 549,44 ₽
Профиль 60x40x3.0 — пояса	132.0 м	40 237,56 ₽
Профиль 40x20x1.5 — прогоны	264.0 м	28 797,12 ₽
Грунт-эмаль по металлу	20.03 кг	14 021,03 ₽
Итого по разделу «Каркас навеса»		472 723,92 ₽
Основания столбов
Бурение Ø300 мм: 12.00 м × 1 (ставка Ø300 мм)	12 прив. м	14 280 ₽
Бетонирование оснований опор	0.728 м³	3 094,98 ₽
Бетон оснований столбов, запас 5%	0.765 м³	5 734,81 ₽
Итого по разделу «Основания столбов»		23 109,79 ₽
Кровля
Монтаж кровли из профнастила	62.807 м²	48 047,17 ₽
Монтаж торцевых планок	14.438 м	7 363,55 ₽
Кровельное покрытие	62.8 м²	41 794,76 ₽
Ветровая (торцевая) планка — два торца кровли	14.4 м	6 497,25 ₽
Итого по разделу «Кровля»		103 702,73 ₽
ИТОГО		599 536,44 ₽

Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 05.11.2026. Окончательную комплектацию и цену подтвердит менеджер.

Чертёж навеса

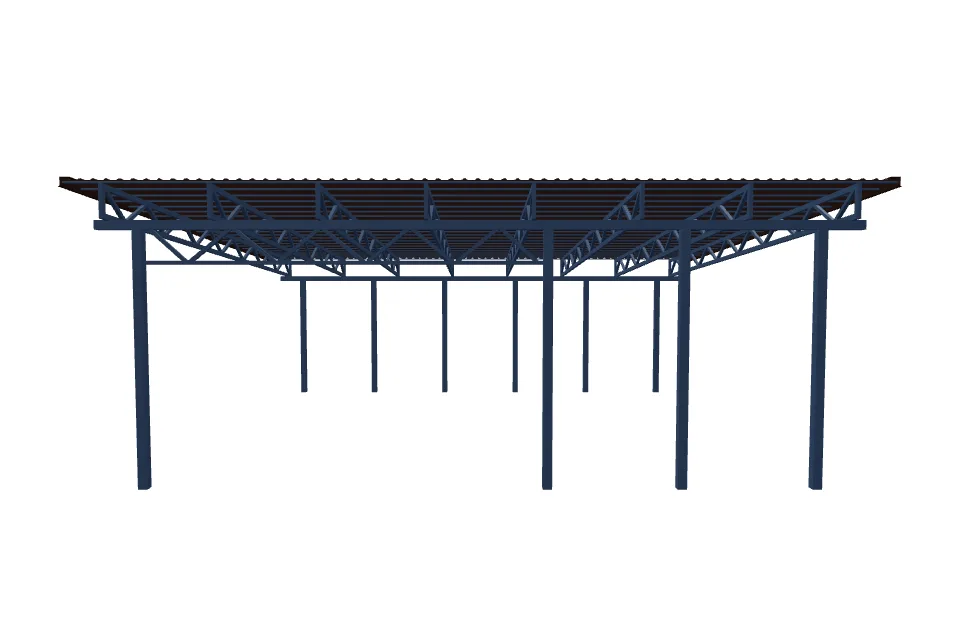

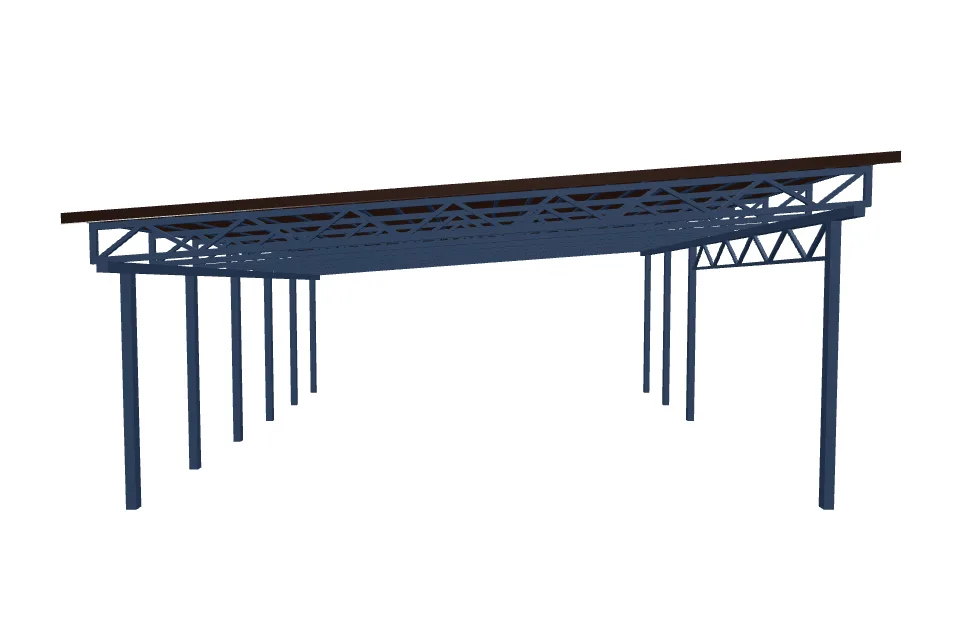

Вид спереди, сбоку и сверху для навеса 6 800 × 7 300 мм. Векторный чертёж для просмотра и печати.

Готовим SVG-чертёж…

Продольная ферма 1 · правая сторона

Чертёж фермы

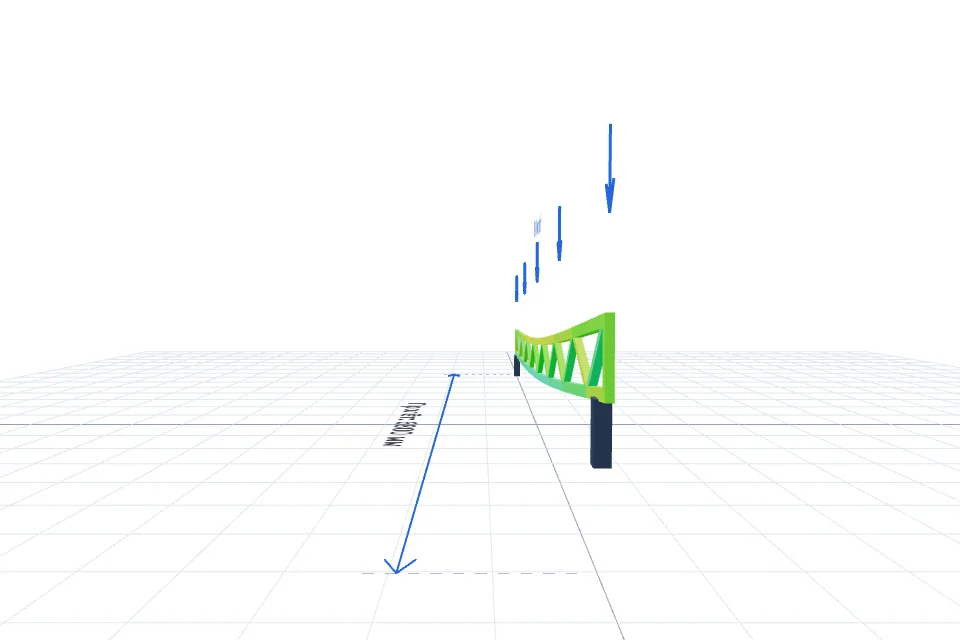

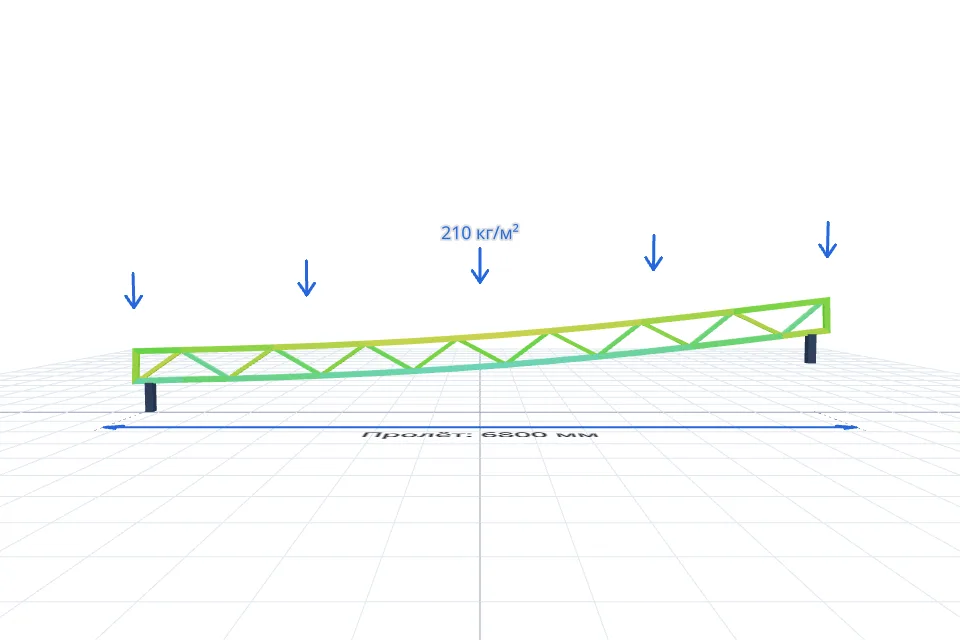

Чертёж поперечной фермы навеса 6 800 × 7 300 мм — размеры, узлы и снеговая нагрузка.

Готовим SVG-чертёж…

Доставка

Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.

Рассчитать доставку

Монтаж и подготовка площадки

Монтаж на участке выбран и включён в смету отдельной строкой.

Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Стоимость основания в эту смету не входит.

Инженерная проверка

Статус: Проходит. Прогиб 13,34 мм, коэффициент запаса 2,32.

Выбранная нагрузка

Снеговая нагрузка — 210 кг/м².

Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.

Снеговая нагрузка

Расчёт конструкции выполнен на снеговую нагрузку 210 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.

Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.

При неизменных параметрах расчёт по снеговой нагрузке охватывает 49 населённых пунктов со значением Sg ≤ 210 кг/м²:

Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м², Белгород — 155 кг/м², Воронеж — 155 кг/м², Екатеринбург — 155 кг/м², Великий Новгород — 155 кг/м², Смоленск — 160 кг/м², Брянск — 160 кг/м², Тюмень — 160 кг/м², Новосибирск — 160 кг/м², Тверь — 160 кг/м², Самара — 165 кг/м², Кострома — 180 кг/м², Пенза — 180 кг/м², Санкт-Петербург — 180 кг/м², Вологда — 185 кг/м², Москва — 185 кг/м², Челябинск — 185 кг/м², Владимир — 185 кг/м², Иваново — 190 кг/м², Калуга — 190 кг/м², Ярославль — 200 кг/м², Ульяновск — 205 кг/м², Киров — 210 кг/м², Нижний Новгород — 210 кг/м².

Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

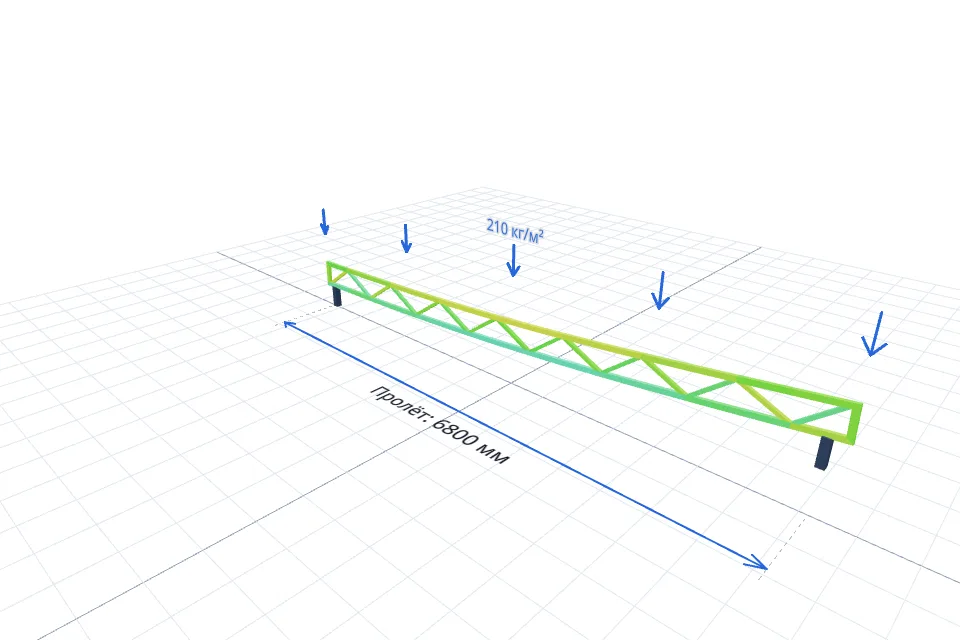

Испытание фермы нагрузкой (МКЭ)

Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.

Ферма навеса 6800×7300 мм — проверка нагрузки — перспектива, напряжения в профилях (МКЭ)

Вопросы по этому расчёту

Можно ли изменить размеры навеса?

Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.

Что входит в чертёж навеса?

Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.

Учтена ли снеговая нагрузка?

На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.

Цена окончательная?

Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
