Навес для автомобиля 6700×6000 мм
Арочная схема · сотовый поликарбонат
Пояса ферм — 40x40x3.0, решётка — 40x40x1.5. Комплект с монтажом на участке.
Металлокаркас
40x40x3.0
Кровля
Сотовый поликарбонат
С монтажом
Работы включены в смету
Проверка нагрузки
Проходит
Основные характеристики
- Пролёт между опорами
- 6700 мм
- Длина навеса
- 6000 мм
- Высота стоек
- 2300 мм
- Кровля
- Сотовый поликарбонат
- Шаг ферм, не более
- 1200 мм
- Фактический шаг ферм
- 1 320 мм
- Профиль поясов
- 40x40x3.0
- Профиль решётки
- 40x40x1.5
- Расчётная масса
- 1 088,91 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.
Перейти к калькуляторуАвтомобильный навес 6700×6000 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 6700 мм и длиной 6000 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.
Геометрия: пролёт между опорами — 6700 мм, длина — 6000 мм, высота стоек — 2300 мм. Поперечных ферм — 6, заданный максимальный шаг между ними — 1200 мм. Конструктивная высота ферм — 300 мм, подъём или перепад — 825 мм.
Каркас: пояса ферм — профиль 40x40x3.0, решётка — 40x40x1.5, прогоны — 40x20x1.5, стойки и продольная обвязка — 100x100x4.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 325,72 м, расчётная масса металлокаркаса — 1 088,91 кг.
Кровля: сотовый поликарбонат, расчётная площадь — 51,5 м².
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 52,86 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
403 742 ₽
Монтаж
230 906 ₽
Доставка
Не включена
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Каркас навеса | ||
| Изготовление поперечных ферм | 419.856 кг | 35 687,79 ₽ |
| Подготовка столбов, балок и деталей каркаса | 519.354 кг | 18 177,39 ₽ |
| Разметка мест установки опор | 1 компл. | 2 000 ₽ |
| Монтаж столба на готовое основание, до 3 м | 6 шт. | 6 000 ₽ |
| Монтаж продольных балок | 13.8 м | 4 830 ₽ |
| Монтаж поперечной фермы: до 9 м и 250 кг | 6 шт. | 19 200 ₽ |
| Монтаж прогонов | 147 м | 26 460 ₽ |
| Зачистка, грунтование и окраска металла | 53.793 м² | 26 896,47 ₽ |
| Профиль 100x100x4.0 — обвязка, стойки | 30.0 м | 25 700,4 ₽ |
| Профиль 40x40x3.0 — пояса | 96.0 м | 23 626,56 ₽ |
| Профиль 40x40x1.5 — решётка | 72.0 м | 10 549,44 ₽ |
| Профиль 40x20x1.5 — прогоны | 252.0 м | 27 488,16 ₽ |
| Опорные пластины и анкеры столбов | 6 компл. | 9 000 ₽ |
| Грунт-эмаль по металлу | 13.448 кг | 9 413,77 ₽ |
| Итого по разделу «Каркас навеса» | 245 029,98 ₽ | |
| Фундамент — плита | ||
| Плита: Разметка периметра плиты | 28 м | 840 ₽ |
| Плита: Разработка грунта под плиту и слои основания | 22.05 м³ | 39 690 ₽ |
| Плита: Устройство и уплотнение песчаной подушки | 9.8 м³ | 8 820 ₽ |
| Плита: Монтаж и демонтаж опалубки плиты | 7 м² | 5 950 ₽ |
| Плита: Сборка и вязка арматурных сеток плиты | 946.253 кг | 52 044 ₽ |
| Плита: Приём, укладка и вибрирование бетона плиты | 12.25 м³ | 24 500 ₽ |
| Плита: Выравнивание, затирка поверхности плиты и уход за бетоном | 49 м² | 12 250 ₽ |
| Плита: Бетон М300 / B22,5, запас 5% | 12.863 м³ | 96 473 ₽ |
| Плита: Арматура Ø12: сетка с нахлёстами 480 мм | 1080 м | 75 416 ₽ |
| Плита: Доска 40×150 мм: периметр плиты, полная толщина | 56 м | 10 080 ₽ |
| Плита: Песок: подушка 200 мм | 9.8 м³ | 8 820 ₽ |
| Плита: Вязальная проволока, 5 г на соединение | 12.96 кг | 3 240 ₽ |
| Итого по разделу «Фундамент — плита» | 338 123 ₽ | |
| Кровля | ||
| Монтаж сотового поликарбоната | 51.495 м² | 28 322,41 ₽ |
| Кровельное покрытие | 51.5 м² | 23 172,88 ₽ |
| Итого по разделу «Кровля» | 51 495,29 ₽ | |
| ИТОГО | 634 648,27 ₽ | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 25.09.2026. Окончательную комплектацию и цену подтвердит менеджер.

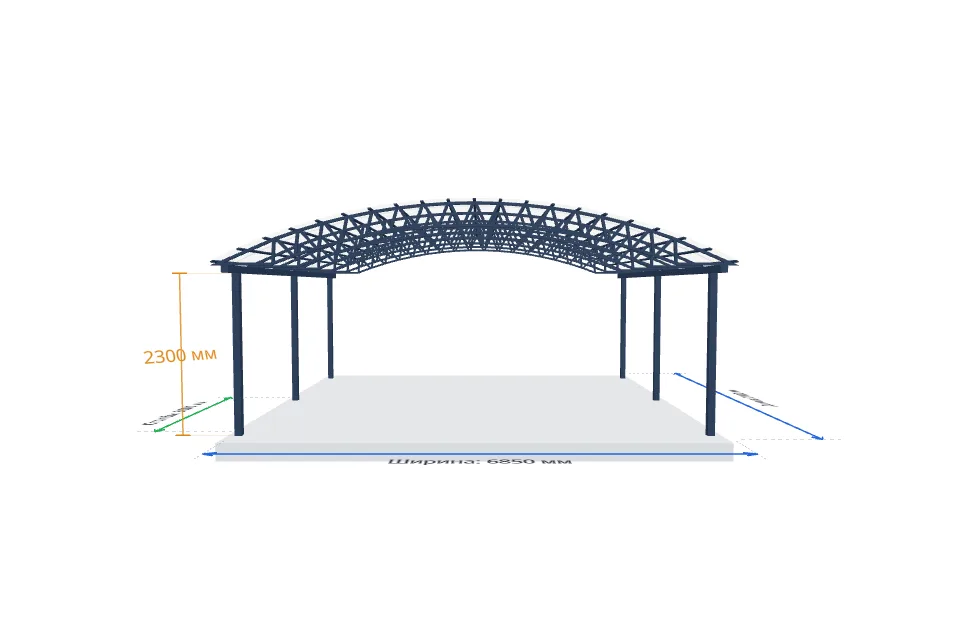

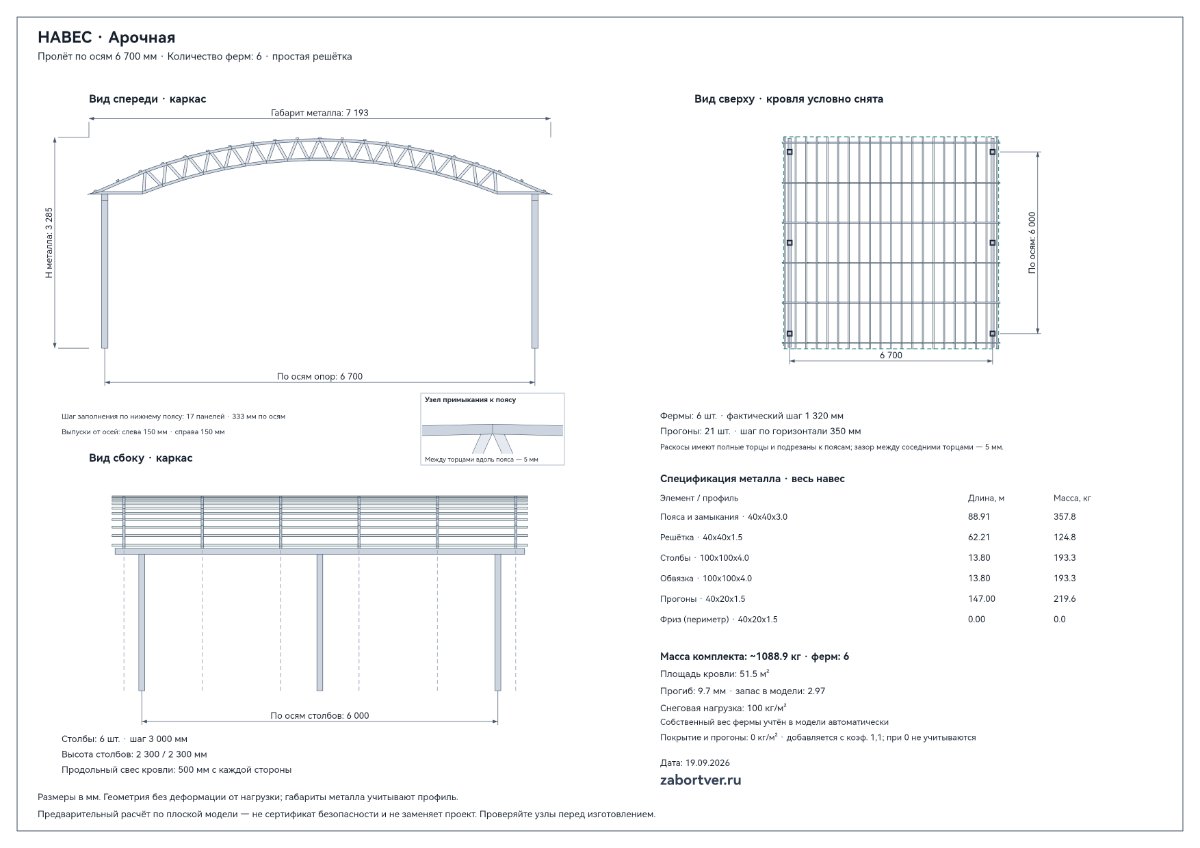

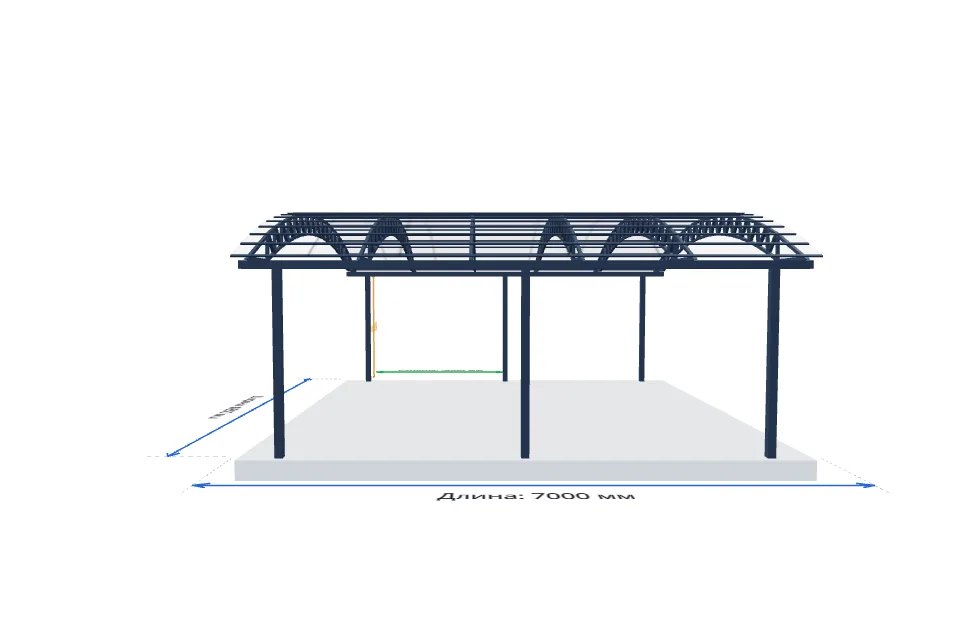

Чертёж навеса
Вид спереди, сбоку и сверху для навеса 6 700 × 6 000 мм. Векторный чертёж для просмотра и печати.
Готовим SVG-чертёж…
Чертёж фермы
Чертёж поперечной фермы навеса 6 700 × 6 000 мм — размеры, узлы и снеговая нагрузка.
Готовим SVG-чертёж…
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Бетонное основание показано в модели; его стоимость согласовывается отдельно.
Инженерная проверка
Статус: Проходит. Прогиб 9,71 мм, коэффициент запаса 2,97.
Выбранная нагрузка
Снеговая нагрузка — 100 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 100 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 11 населённых пунктов со значением Sg ≤ 100 кг/м²:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

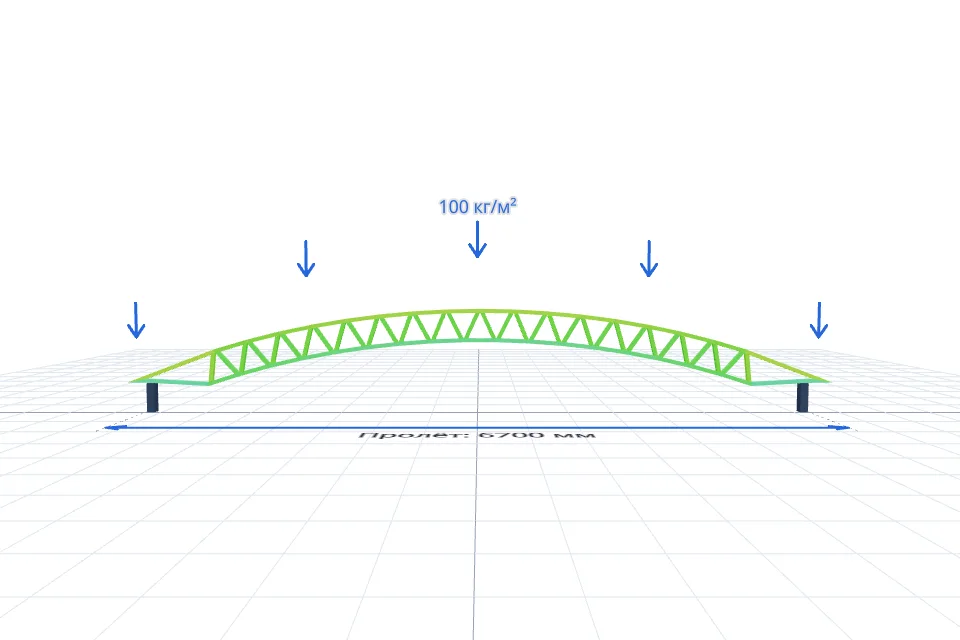

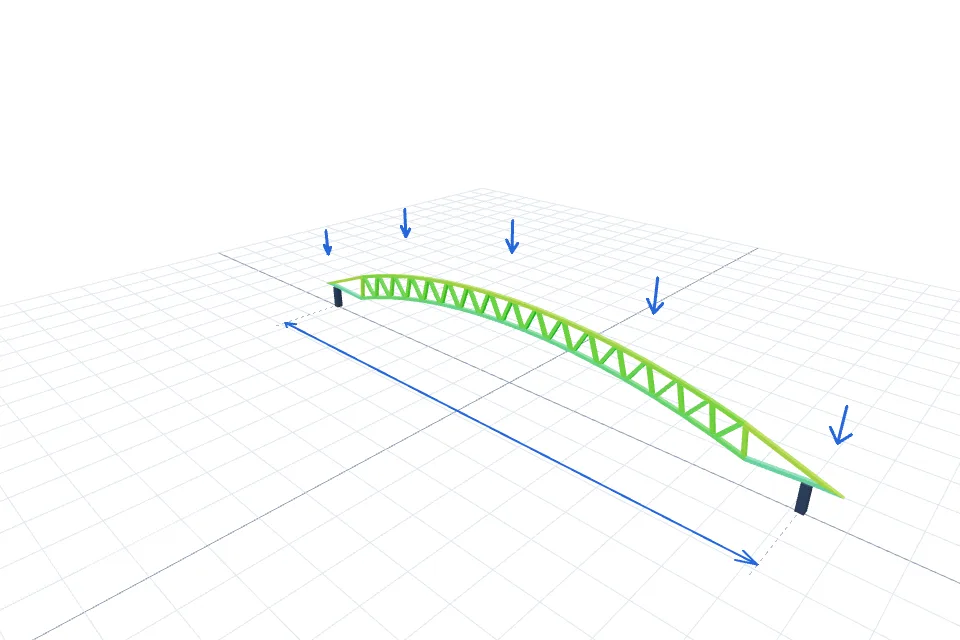

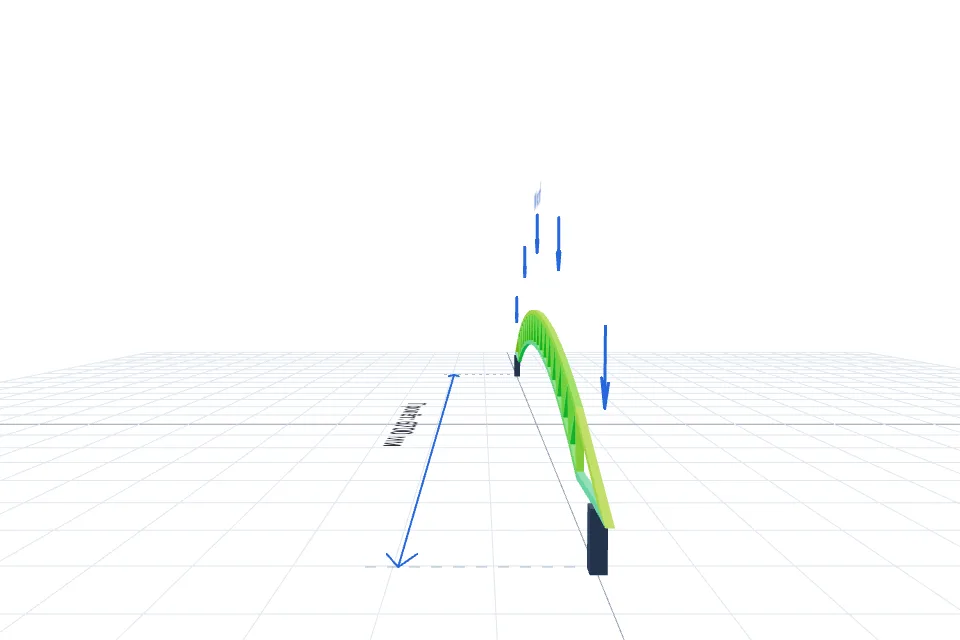

Испытание фермы нагрузкой (МКЭ)
Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
