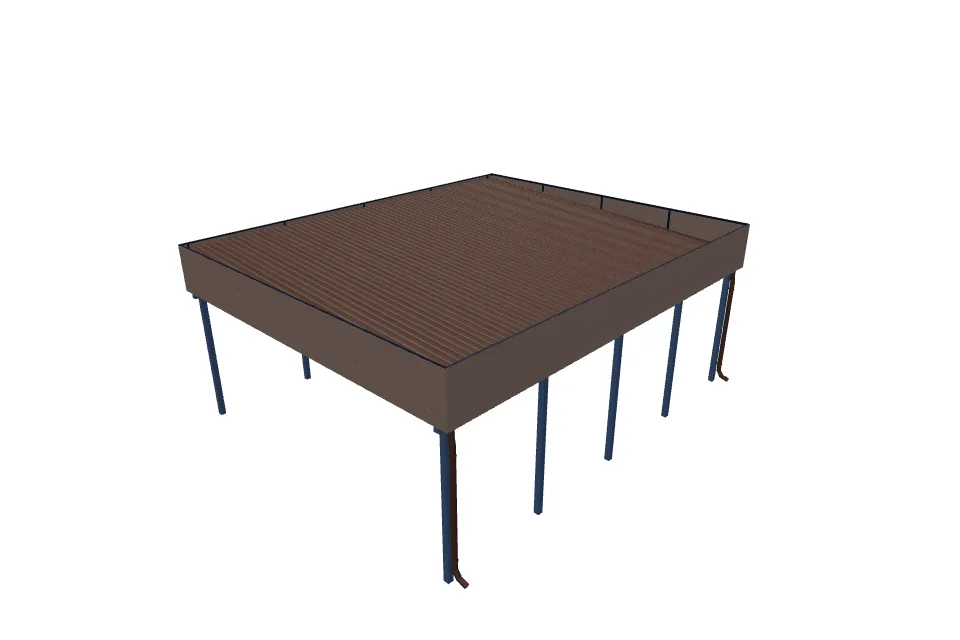

Навес с фризом 6504×8021 мм
Односкатная с фризом схема · профнастил
Пояса ферм — 40x40x3.0, решётка — 40x40x1.5. Комплект с монтажом на участке.
Металлокаркас
40x40x3.0
Кровля
Профнастил
С монтажом
Работы включены в смету
Проверка нагрузки
Не проходит
Основные характеристики
- Пролёт между опорами
- 6504 мм
- Длина навеса
- 8021 мм
- Высота стоек
- 2534 мм
- Высота левого торца фермы
- 772 мм
- Высота правого торца фермы
- 268 мм
- Кровля
- Профнастил
- Шаг ферм, не более
- 1153 мм
- Фактический шаг ферм
- 1 145,86 мм
- Профиль поясов
- 40x40x3.0
- Профиль решётки
- 40x40x1.5
- Расчётная масса
- 1 378,25 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.
Односкатный навес с фризом: конструкция и стоимость
Этот металлический навес из профильной трубы имеет односкатную крышу и прямоугольный фриз по периметру. Фриз закрывает торцы кровли и фермы: снаружи видна ровная линия, а уклон скрыт за облицовкой. Так получается современный навес для авто в стиле хай-тек, а не крыша без уклона.
Навес для машины можно разместить над парковкой у частного дома или на даче. Для двух автомобилей размеры подбирают с учётом открывания дверей, проезда и положения стоек. Калькулятор навеса с фризом позволяет сравнить стоимость при изменении размеров, профилей и покрытия.
Расчёт включает профильную трубу каркаса фриза и металлическую обшивку. Монтаж обшивки учитывается при выборе установки. Водосток и основание необходимо уточнить отдельно перед заказом. Для установки в Твери также нужно согласовать условия участка и проверить снеговую нагрузку.
Геометрия: пролёт между опорами — 6504 мм, длина — 8021 мм, высота стоек — 2534 мм. Поперечных ферм — 8, заданный максимальный шаг между ними — 1153 мм. Наружная высота левого торца — 772 мм, правого — 268 мм. Перепад — 504 мм.
Каркас: пояса ферм — профиль 40x40x3.0, решётка — 40x40x1.5, прогоны — 40x20x1.5, стойки и продольная обвязка — 100x100x4.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 395,17 м, расчётная масса металлокаркаса — 1 378,25 кг.
Кровля: профнастил, расчётная площадь — 57,6 м². Ветровые планки по двум торцам — 13.8 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 71,64 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
В смете отдельно указаны каркас фриза из профиля 40x20x1.5, металлическая обшивка и её монтаж при выборе установки. Водосток согласовывается отдельно.
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
474 745 ₽
Монтаж
214 875 ₽
Доставка
Не включена
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Каркас навеса | ||
| Изготовление поперечных ферм | 527.376 кг | 43 508,51 ₽ |
| Подготовка столбов, балок и деталей каркаса | 850.872 кг | 44 670,76 ₽ |
| Разметка мест установки опор | 1 компл. | 3 000 ₽ |
| Монтаж столба с бетонированием, до 3 м | 10 шт. | 18 000 ₽ |
| Монтаж продольных балок | 16.642 м | 8 737,05 ₽ |
| Монтаж поперечной фермы: до 9 м и 250 кг | 8 шт. | 14 400 ₽ |
| Монтаж прогонов | 83.21 м | 6 240,75 ₽ |
| Монтаж каркаса фриза | 78.412 м | 29 404,48 ₽ |
| Зачистка, грунтование и окраска металла | 71.637 м² | 53 727,97 ₽ |
| Профиль 100x100x4.0 — обвязка, стойки | 66.0 м | 55 684,18 ₽ |
| Профиль 40x40x3.0 — пояса | 126.0 м | 30 541,14 ₽ |
| Профиль 40x40x1.5 — решётка | 78.0 м | 11 428,56 ₽ |
| Профиль 40x20x1.5 — прогоны, каркас фриза | 216.0 м | 23 561,28 ₽ |
| Грунт-эмаль по металлу | 17.909 кг | 12 536,53 ₽ |
| Итого по разделу «Каркас навеса» | 355 441,21 ₽ | |
| Основания столбов | ||
| Бурение Ø307 мм: 12.00 м × 1.0472111111111113 (ставка Ø300 мм) | 12.567 прив. м | 5 654,94 ₽ |
| Бетонирование оснований опор | 0.768 м³ | 806,69 ₽ |
| Бетон оснований столбов, запас 5% | 0.807 м³ | 6 050,17 ₽ |
| Итого по разделу «Основания столбов» | 12 511,8 ₽ | |
| Кровля | ||
| Монтаж кровли из профнастила | 57.601 м² | 38 881,01 ₽ |
| Монтаж торцевых планок | 13.845 м | 3 115,09 ₽ |
| Кровельное покрытие | 57.6 м² | 45 562,78 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 13.8 м | 6 230,18 ₽ |
| Итого по разделу «Кровля» | 93 789,06 ₽ | |
| Обшивка фриза | ||
| Монтаж обшивки фриза | 27.414 м² | 61 682 ₽ |
| Металлическая обшивка фриза | 27.41 м² | 41 121,33 ₽ |
| Итого по разделу «Обшивка фриза» | 102 803,33 ₽ | |
| Водосток и обогрев | ||
| Монтаж водосточного желоба | 8.321 м | 6 864,83 ₽ |
| Монтаж водосточных труб | 5.582 м | 3 767,66 ₽ |
| Укладка и крепление греющего кабеля | 24.188 м | 9 070,51 ₽ |
| Подключение и проверка обогрева водостока | 1 компл. | 5 250 ₽ |
| Водосточный желоб | 8.321 пог. м | 26 627,2 ₽ |
| Водосточные трубы (2 шт.) | 5.582 пог. м | 17 861,48 ₽ |
| Греющий кабель на крыше (зигзаг 50×50 см) | 18.606 пог. м | 42 794,54 ₽ |
| Греющий кабель в двух водосточных трубах | 5.582 пог. м | 12 837,94 ₽ |
| Итого по разделу «Водосток и обогрев» | 125 074,16 ₽ | |
| ИТОГО | 689 619,56 ₽ | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 28.10.2026. Окончательную комплектацию и цену подтвердит менеджер.
Чертёж навеса

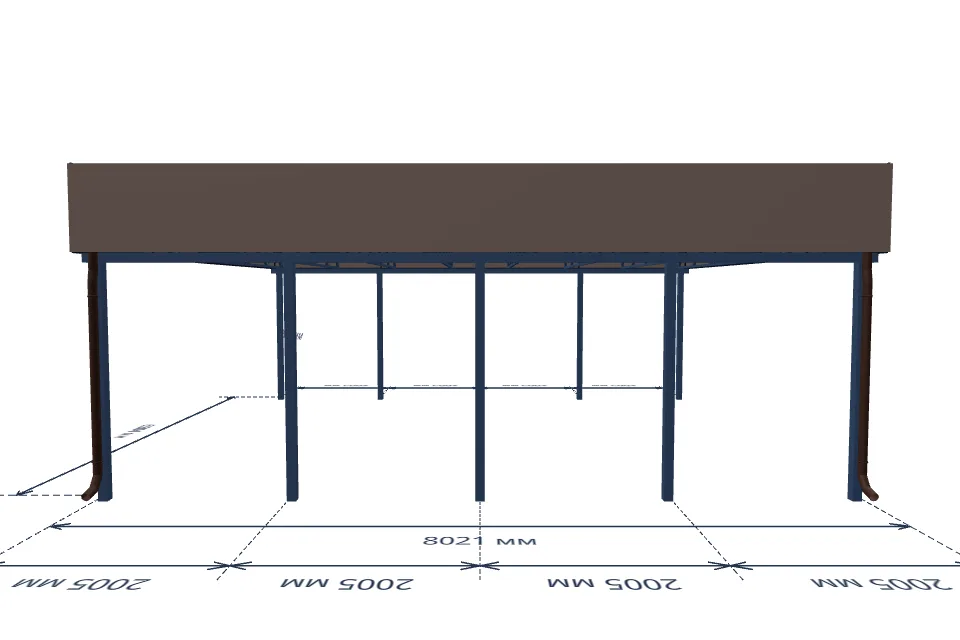

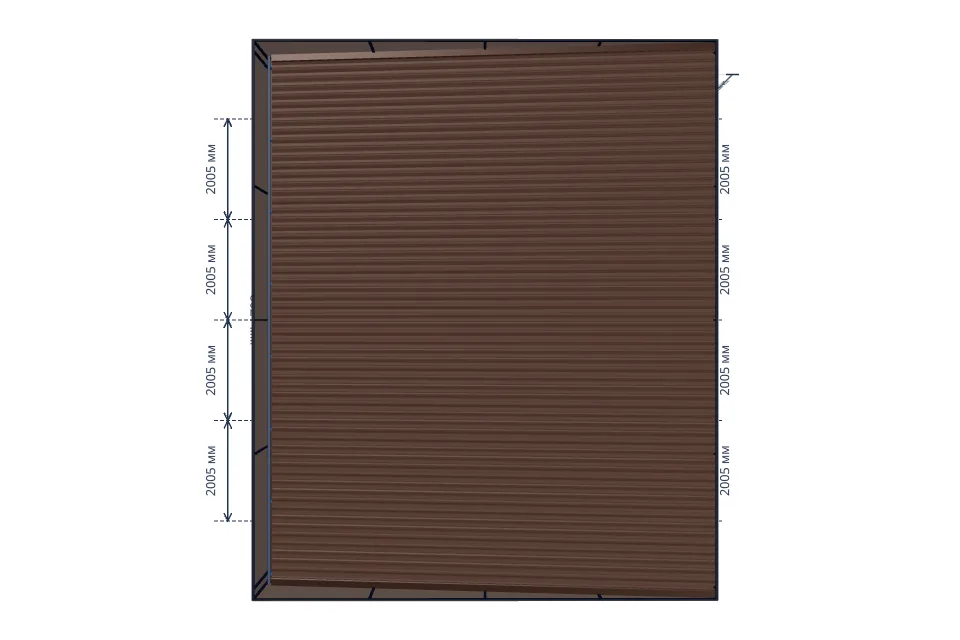

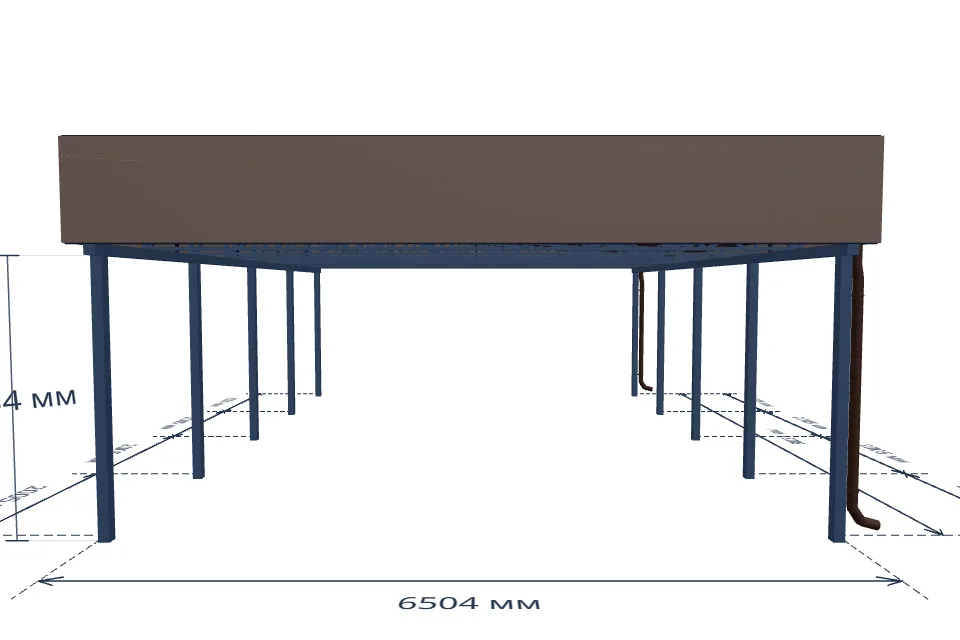

Вид спереди, сбоку и сверху для навеса с фризом 6 504 × 8 021 мм. Векторный чертёж для просмотра и печати.
Готовим SVG-чертёж…
Чертёж фермы
Чертёж поперечной фермы навеса 6 504 × 8 021 мм — размеры, узлы и снеговая нагрузка.
Готовим SVG-чертёж…
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Стоимость основания в эту смету не входит.
Фермы, прогоны и ригели
Проверка не пройденаНужно усилить каркас
| Элемент | МПа | Прогиб, мм | % L/200 |
|---|---|---|---|
| Ригели и продольные фермы | 58.8 | 1.49 | 15% |
| Прогоны | 138.7 | 5.00 | 87% |
| Поперечные фермы | 361.5 | 9.16 | 28% |
Снег: 150 кг/м². Ориентир прогиба — L/200. Цвет показывает напряжения; серым обозначены элементы вне проверки.
Реакции опор: 94.00 кН.
Проверка элементов при жёстких опорах: поперечные фермы — плоский МКЭ, прогоны и ригели — непрерывные балки. Податливость столбов, пространственная устойчивость, швы и анкеры не проверяются.
Вес кровельного покрытия задан равным нулю. Вес труб учитывается автоматически.
Учтён вес труб фриза; жёсткость и прочность самого фриза не проверяются. Облицовку и потолок включите в вес кровли.
Инженерная проверка
Статус: Не проходит. Прогиб 9,16 мм, коэффициент запаса 0,66.
Выбранная нагрузка
Снеговая нагрузка — 150 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 150 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. Нагрузка кровли передаётся через непрерывные прогоны на каждую ферму, затем через ригели на опоры. Комплект без покрытия проверяется на тот же снег.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
Внимание: инженерная проверка для этой конфигурации не пройдена — прогиб 9.2 мм, коэффициент запаса 0.66. Для этой нагрузки нужны усиленные профили или усиленная решётка.
Населённые пункты со значением Sg ≤ 150 кг/м² (26), но текущая конструкция пока не может быть рекомендована из-за результата проверки:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.
Нагрузка навеса: фермы, прогоны и ригели
Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.
Считаем напряжения в профилях
МКЭ-расчёт фермы под снеговую нагрузку: цветовая карта напряжений и деформированная схема — как в калькуляторе ферм.
Вопросы по этому расчёту
Навес с плоской крышей и односкатный навес с фризом — это одно и то же?
В этом расчёте показан односкатный навес с фризом: декоративный пояс по периметру скрывает уклон кровли и создаёт плоский силуэт. Это не горизонтальная крыша без уклона. При заказе навеса с плоской крышей важно уточнить конструкцию и направление стока воды.
Что такое фриз и почему такой навес называют хай-тек?
Фриз — наружный пояс по периметру навеса, закрывающий торцы кровли и фермы. Прямые линии и скрытый скат придают современному навесу для авто вид в стиле хай-тек. Фриз не заменяет несущие фермы и не отменяет проверку снеговой нагрузки.
От чего зависит цена плоского навеса для автомобиля в Твери?
Стоимость зависит от размеров, профилей каркаса, шага ферм, кровельного материала и работ. В калькуляторе учтены профильная труба каркаса фриза, металлическая обшивка и её монтаж при выборе установки. Водосток, основание и условия участка нужно согласовать отдельно.
Можно ли рассчитать навес с фризом на одну или две машины?
Да, измените ширину и длину в калькуляторе под размеры автомобилей, открывание дверей и проезд между опорами. Число машин само по себе не определяет размеры навеса. Перед изготовлением нужно проверить размещение стоек, уклон, водоотвод и снеговую нагрузку для участка в Твери или Тверской области.
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
