Виды навеса
Индивидуальный расчёт · № 1981
Навес для автомобиля 6300×6000 мм
Двускатная схема · металлочерепица
Пояса ферм — 40x40x3.0, решётка — 40x40x1.5. Комплект с монтажом на участке.
Металлокаркас
40x40x3.0
Кровля
Металлочерепица
С монтажом
Работы включены в смету
Проверка нагрузки
Требует внимания
Основные характеристики
- Пролёт между опорами
- 6300 мм
- Длина навеса
- 6000 мм
- Высота стоек
- 2300 мм
- Кровля
- Металлочерепица
- Шаг ферм, не более
- 1200 мм
- Фактический шаг ферм
- 1 280 мм
- Профиль поясов
- 40x40x3.0
- Профиль решётки
- 40x40x1.5
- Расчётная масса
- 1 046,14 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.

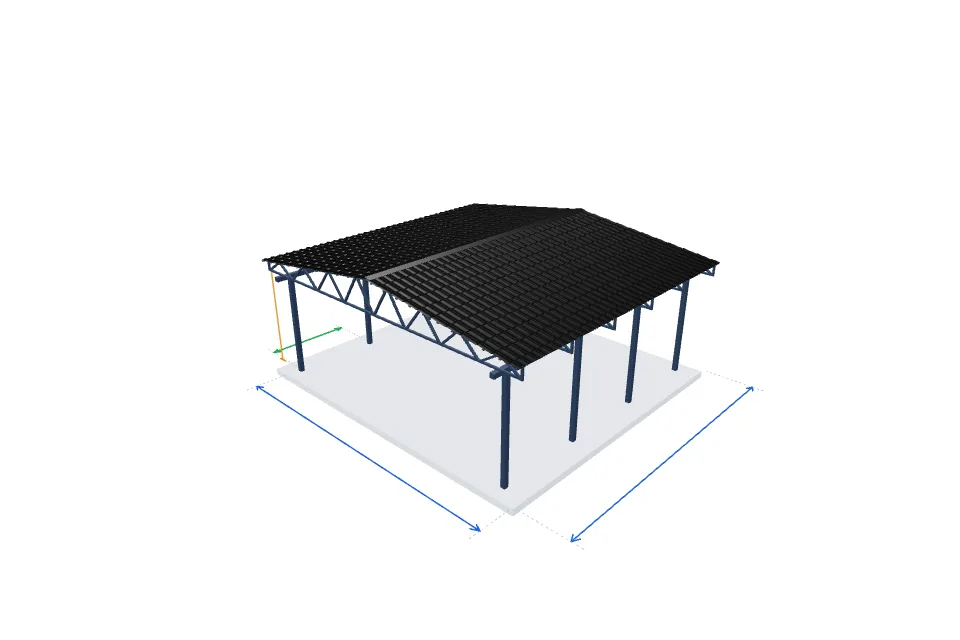

Автомобильный навес 6300×6000 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 6300 мм и длиной 6000 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.
Геометрия: пролёт между опорами — 6300 мм, длина — 6000 мм, высота стоек — 2300 мм. Поперечных ферм — 6, заданный максимальный шаг между ними — 1200 мм. Высота ферм в коньке — 500 мм.
Каркас: пояса ферм — профиль 40x40x3.0, решётка — 40x40x1.5, прогоны — 40x20x1.5, стойки и продольная обвязка — 100x100x3.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 329,51 м, расчётная масса металлокаркаса — 1 046,14 кг.
Кровля: металлочерепица, расчётная площадь — 50,04 м². Коньковая планка — 6,7 м. Ветровые планки по двум торцам — 14.8 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 54,46 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
393 376 ₽
Монтаж
413 521 ₽
Доставка
Не включена
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Каркас навеса | ||
| Изготовление поперечных ферм | 396.836 кг | 32 739,01 ₽ |
| Подготовка столбов, балок и деталей каркаса | 479.93 кг | 25 196,33 ₽ |
| Разметка мест установки опор | 1 компл. | 3 000 ₽ |
| Монтаж столба на готовое основание, до 3 м | 8 шт. | 12 000 ₽ |
| Монтаж продольных балок | 13.4 м | 7 035 ₽ |
| Монтаж поперечной фермы: до 9 м и 250 кг | 6 шт. | 10 800 ₽ |
| Монтаж прогонов | 147.4 м | 11 055 ₽ |
| Зачистка, грунтование и окраска металла | 53.16 м² | 39 870,34 ₽ |
| Профиль 100x100x3.0 — обвязка, стойки | 36.0 м | 23 243,39 ₽ |
| Профиль 40x40x3.0 — пояса | 96.0 м | 23 269,44 ₽ |
| Профиль 40x40x1.5 — решётка | 54.0 м | 7 912,08 ₽ |
| Профиль 40x20x1.5 — прогоны | 264.0 м | 28 797,12 ₽ |
| Опорные пластины и анкеры столбов | 8 компл. | 12 000 ₽ |
| Грунт-эмаль по металлу | 13.29 кг | 9 303,08 ₽ |
| Итого по разделу «Каркас навеса» | 246 220,79 ₽ | |
| Фундамент — плита | ||
| Плита: Разметка периметра плиты | 28 м | 1 260 ₽ |
| Плита: Разработка грунта под плиту и слои основания | 17.119 м³ | 46 221 ₽ |
| Плита: Устройство и уплотнение песчаной подушки | 9.782 м³ | 95 375 ₽ |
| Плита: Монтаж и демонтаж опалубки плиты | 4.2 м² | 5 355 ₽ |
| Плита: Сборка и вязка арматурных сеток плиты | 957.797 кг | 129 303 ₽ |
| Плита: Приём, укладка и вибрирование бетона плиты | 7.336 м³ | 26 410 ₽ |
| Плита: Выравнивание, затирка поверхности плиты и уход за бетоном | 48.91 м² | 18 341 ₽ |
| Плита: Бетон М300 / B22,5, запас 5% | 7.704 м³ | 57 780 ₽ |
| Плита: Арматура Ø12: сетка с нахлёстами 480 мм | 1110 м | 68 520 ₽ |
| Плита: Доска 40×150 мм: периметр плиты, полная толщина | 28 м | 5 040 ₽ |
| Плита: Песок: подушка 200 мм | 9.782 м³ | 14 673 ₽ |
| Плита: Вязальная проволока, 5 г на соединение | 13.3 кг | 3 325 ₽ |
| Итого по разделу «Фундамент — плита» | 471 603 ₽ | |
| Кровля | ||
| Монтаж металлочерепицы | 49.712 м² | 41 012,55 ₽ |
| Монтаж конька | 6.7 м | 3 015 ₽ |
| Монтаж торцевых планок | 14.839 м | 3 338,88 ₽ |
| Кровельное покрытие | 49.7 м² | 32 014,65 ₽ |
| Коньковая планка | 6.7 м | 3 015 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 14.8 м | 6 677,76 ₽ |
| Итого по разделу «Кровля» | 89 073,84 ₽ | |
| ИТОГО | 806 897,63 ₽ | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 23.10.2026. Окончательную комплектацию и цену подтвердит менеджер.

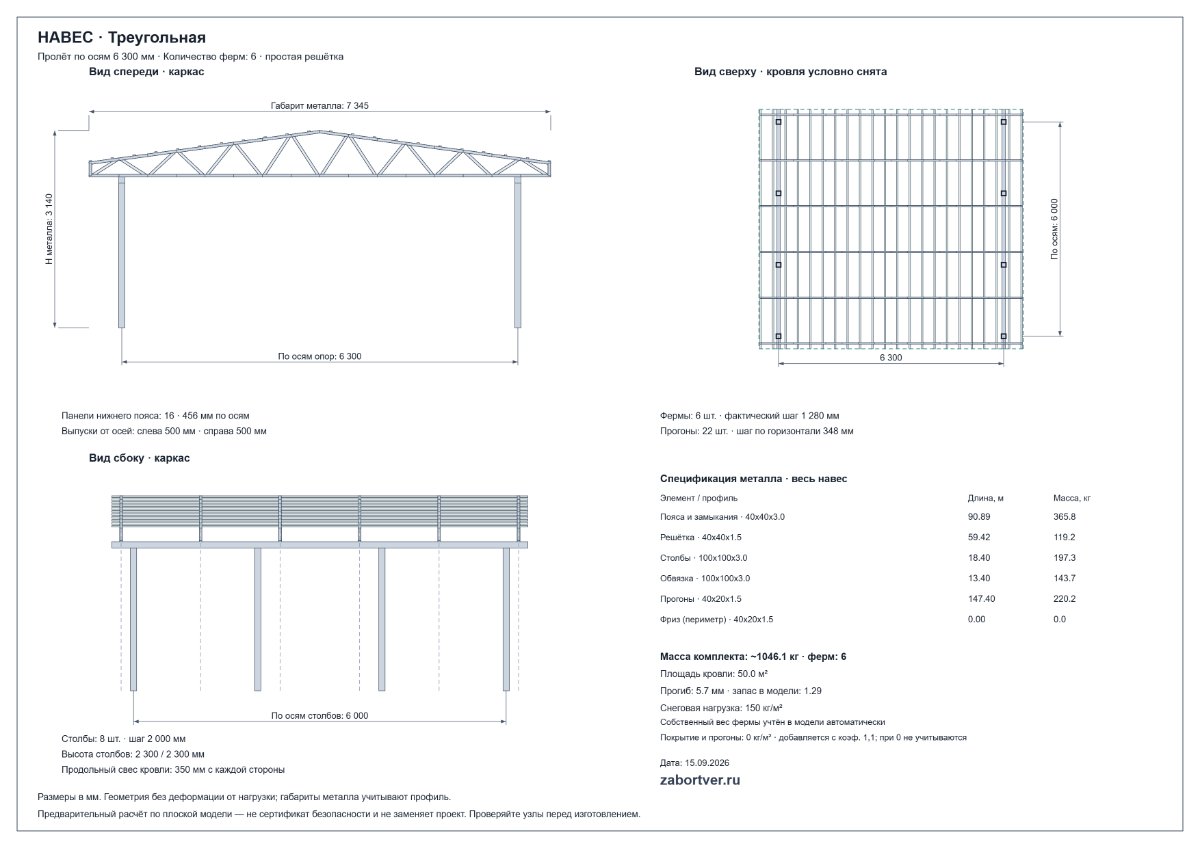

Чертёж навеса
Вид спереди, сбоку и сверху для навеса 6 300 × 6 000 мм. Векторный чертёж для просмотра и печати.
Готовим SVG-чертёж…
Чертёж фермы
Чертёж поперечной фермы навеса 6 300 × 6 000 мм — размеры, узлы и снеговая нагрузка.
Готовим SVG-чертёж…
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Бетонное основание показано в модели; его стоимость согласовывается отдельно.
Инженерная проверка
Статус: Требует внимания. Прогиб 5,7 мм, коэффициент запаса 1,29.
Выбранная нагрузка
Снеговая нагрузка — 150 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 150 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
Внимание: инженерная проверка для этой конфигурации требует внимания — прогиб 5.7 мм, коэффициент запаса 1.29. Для этой нагрузки нужны усиленные профили или усиленная решётка.
Населённые пункты со значением Sg ≤ 150 кг/м² (26), но текущая конструкция пока не может быть рекомендована из-за результата проверки:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

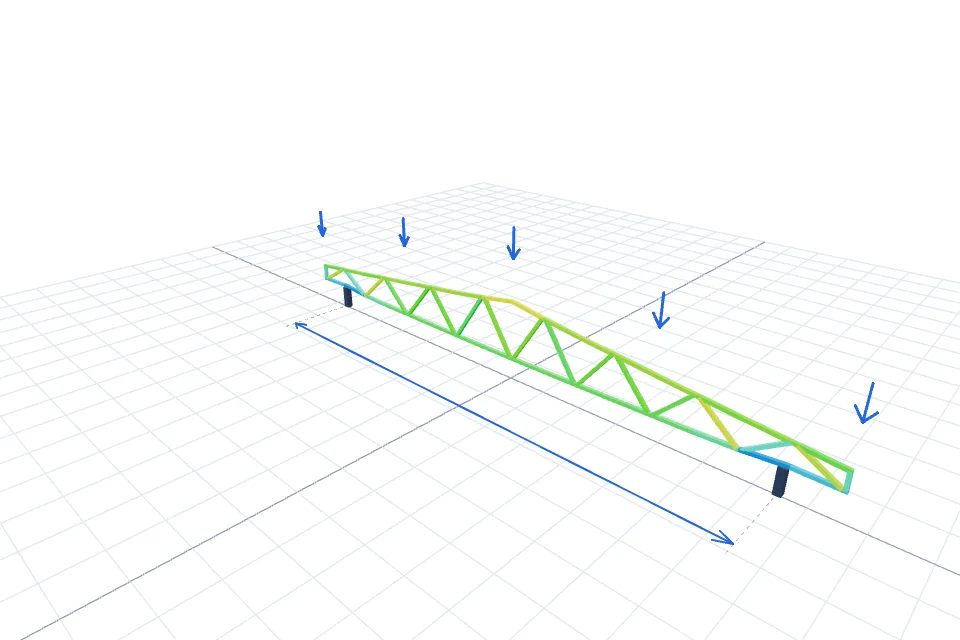

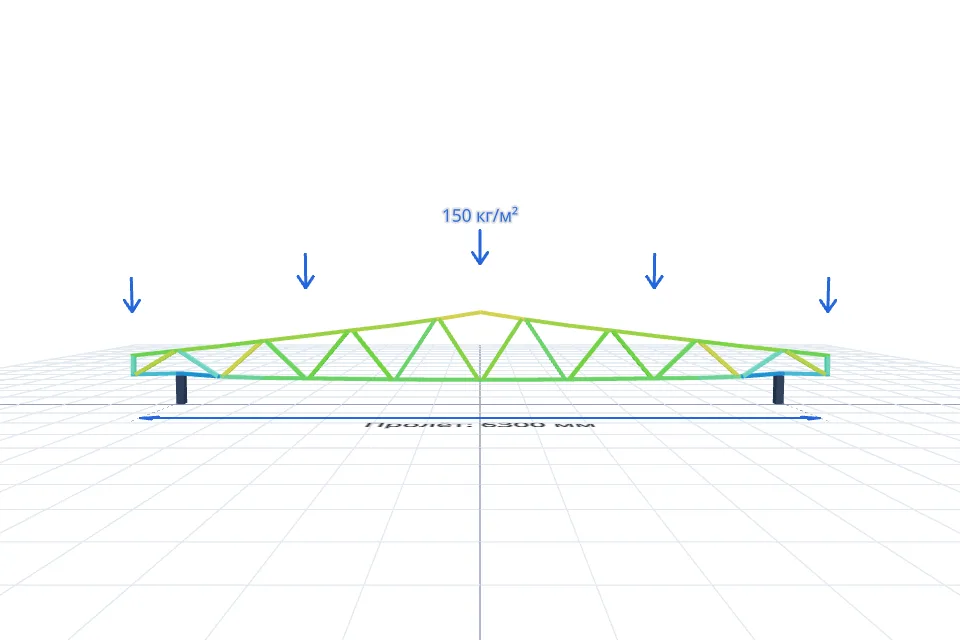

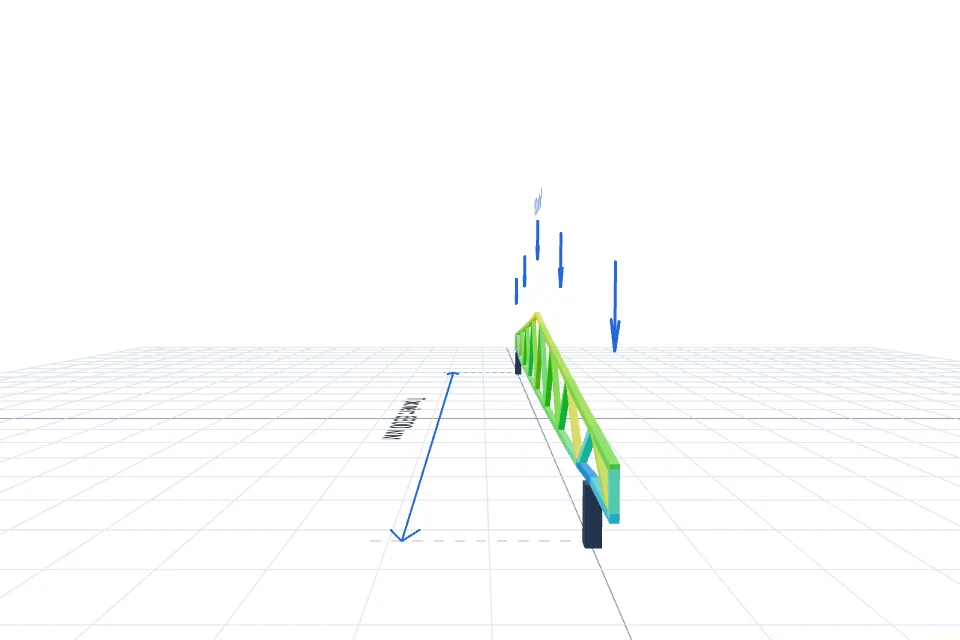

Испытание фермы нагрузкой (МКЭ)
Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
