Автомобильный навес 6200×7500 мм параллельная из профнастил: расчёт, цены и чертёж в Твери
Смета для навеса: параллельная фермы, кровля из профнастил, опоры и каркас. Проверка снеговой нагрузки, параметры профилей и производственный чертёж.
Предварительная стоимость
380 373 ₽
Комплект с монтажом
- Комплект с изготовлением
- 239 986 ₽
- Монтаж
- 140 387 ₽
- Доставка
- Не включена
Виды навеса
Камера и масштаб выставлены автоматически по габаритам конструкции

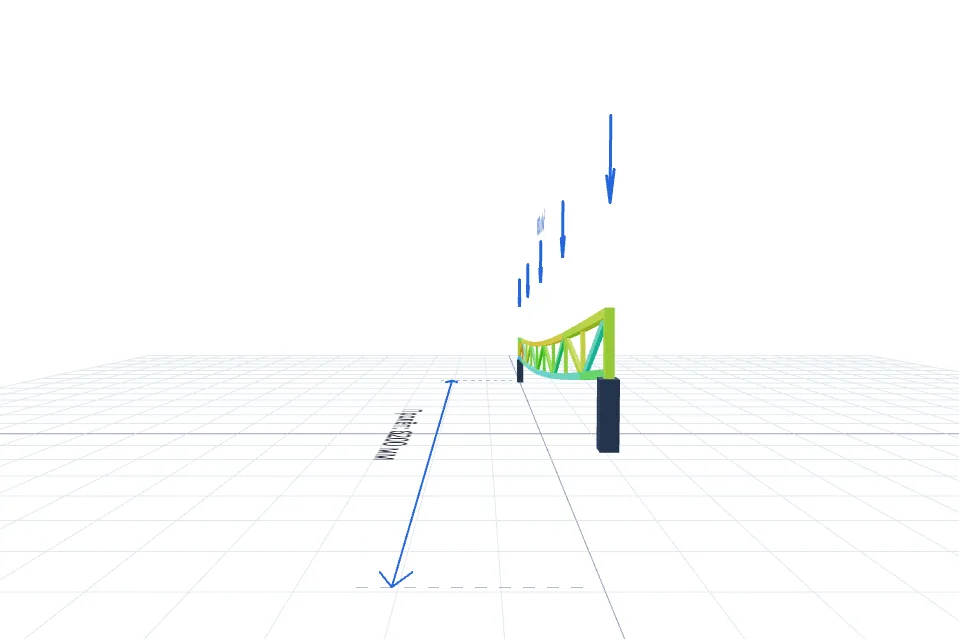

Испытание фермы нагрузкой (МКЭ)

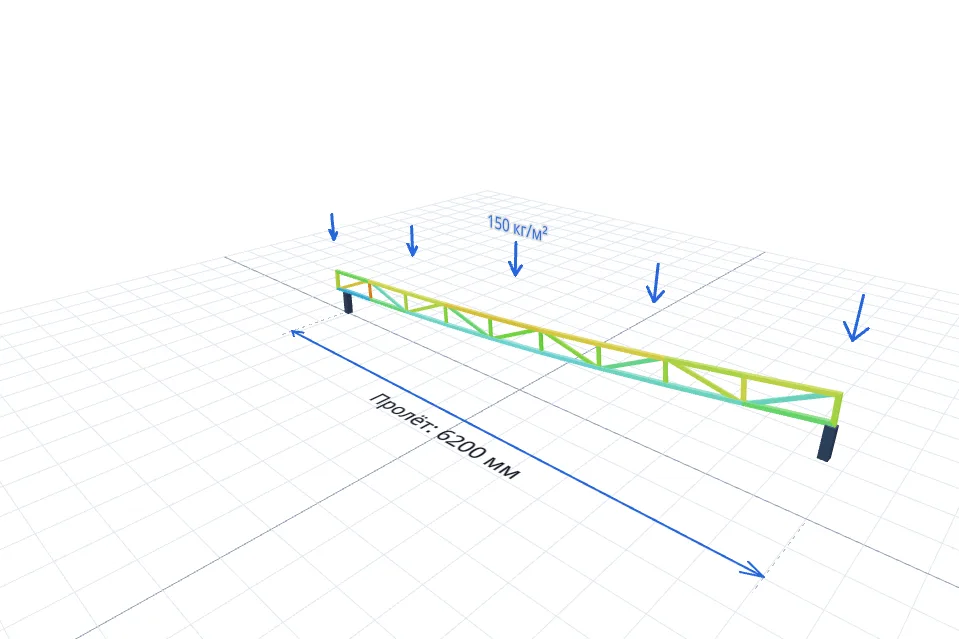

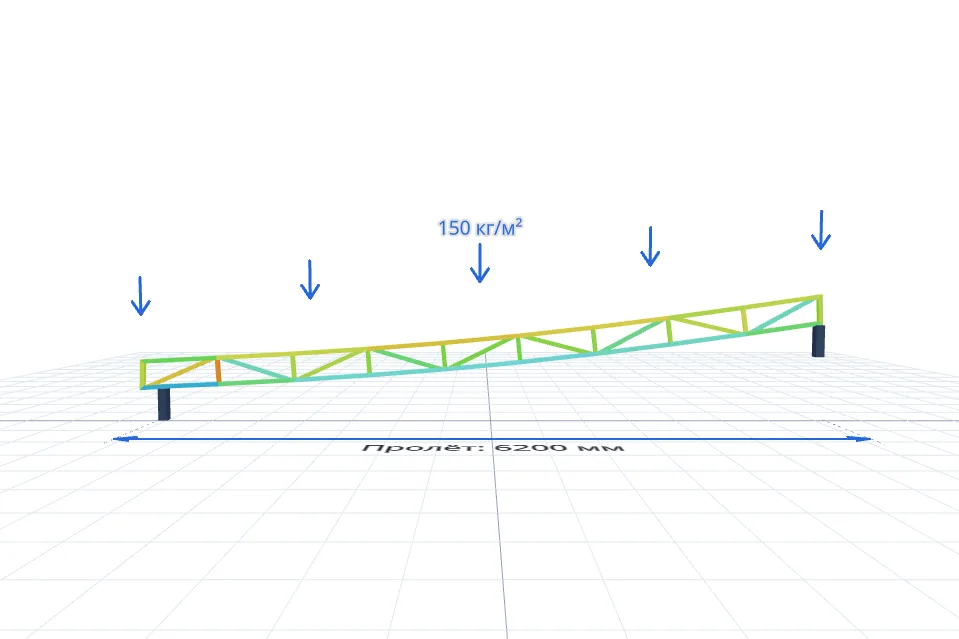

Напряжения в профилях: зелёный — норма, жёлтый — повышенные, красный — предел; бордовый — риск потери устойчивости
Чертёж навеса
Подготовка чертежа
Чертёж фермы
Чертёж фермы для навеса 6200×7500 мм — с размерами и снеговой нагрузкой
Готовим чертёж фермы

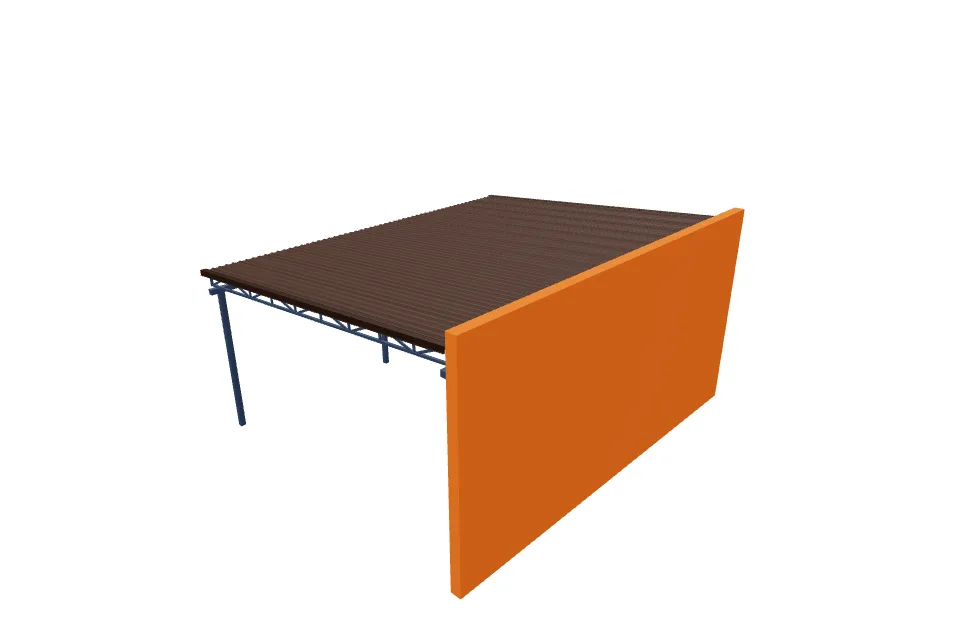

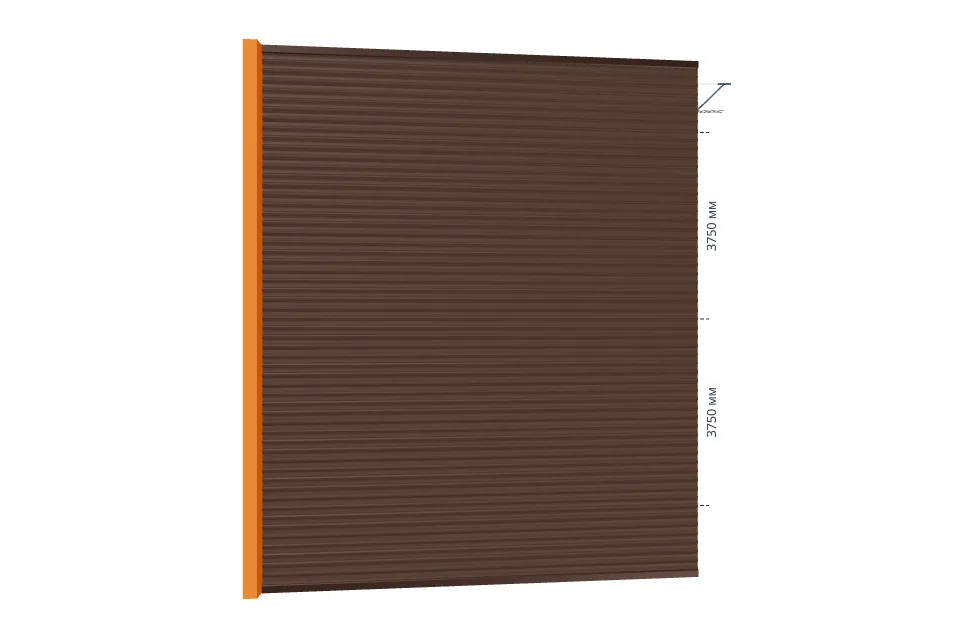

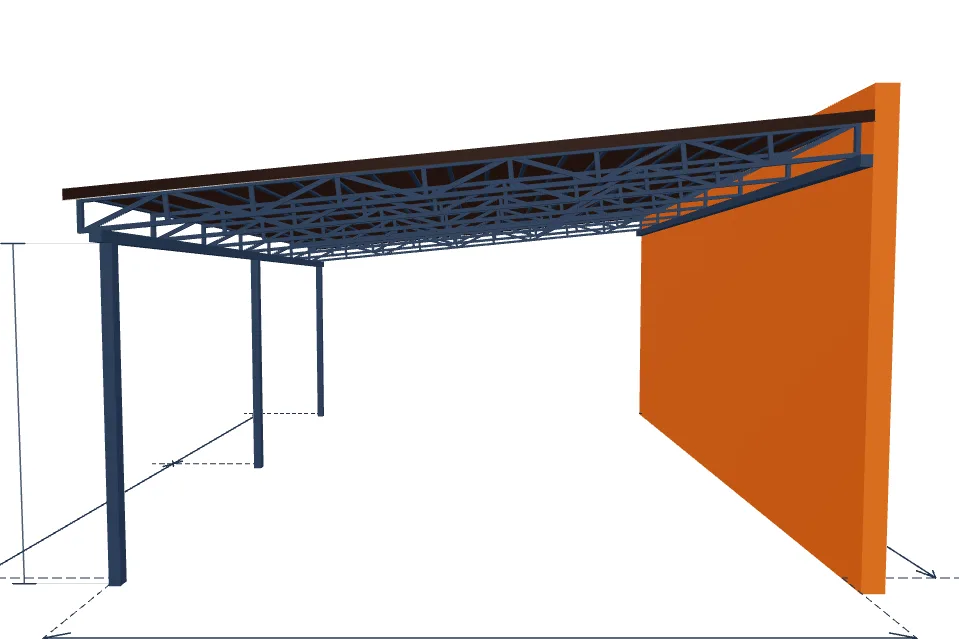

Автомобильный навес 6200×7500 мм
Автомобильный навес 6200×7500 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 6200 мм и длиной 7500 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.
Геометрия: пролёт между опорами — 6200 мм, длина — 7500 мм, высота стоек — 2900 мм. Поперечных ферм — 7, заданный максимальный шаг между ними — 1300 мм. Конструктивная высота ферм — 250 мм, подъём или перепад — 600 мм.
Каркас: пояса ферм — профиль 40x40x3.0, решётка — 40x20x2.0, прогоны — 40x20x2.0, стойки и продольная обвязка — 100x100x4.0. Заполнение ферм усиленное, с раскосами и вертикальными стойками. Общая длина профильных труб — 332,88 м, расчётная масса металлокаркаса — 1 189,1 кг.
Кровля: профнастил, расчётная площадь — 51,59 м². Ветровые планки по двум торцам — 13.1 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 50,59 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены в детальной смете ниже.
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Параметры конструкции
Габариты
6200×7500 мм
Тип
Параллельная
Профили
40x40x3.0 / 40x20x2.0
Проверка нагрузки
Требует внимания
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Пояса, профиль 40x40x3.0 | 94.7 м | 24 003 ₽ |
| Решётка, профиль 40x20x2.0 | 55.7 м | 7 999 ₽ |
| Прогоны, профиль 40x20x2.0 | 158.0 м | 22 681 ₽ |
| Стойки и обвязка, профиль 100x100x4.0 | 24.5 м | 21 625 ₽ |
| Кровельное покрытие | 51.6 м² | 36 110 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 13.1 м | 4 571 ₽ |
| Подготовка и окраска профильных труб со всех сторон | 50.6 м² | 17 707 ₽ |
| Изготовление комплекта | комплект | 105 290 ₽ |
| Монтаж на участке | комплекс | 140 387 ₽ |
| ИТОГО | 380 373 ₽ | |
Геометрия
Шаг ферм 1300 мм, опоры 100x100x4.0, кровля: Профнастил.
Материалы
Металла 332.9 м, масса 1189.1 кг, кровля 51.6 м².
Инженерная проверка
Статус: Требует внимания. Прогиб 20.6 мм, коэффициент запаса 1.35.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 150 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
Внимание: инженерная проверка для этой конфигурации требует внимания — прогиб 20.6 мм, коэффициент запаса 1.35. Для этой нагрузки нужны усиленные профили или усиленная решётка.
Населённые пункты со значением Sg ≤ 150 кг/м² (26), но текущая конструкция пока не может быть рекомендована из-за результата проверки:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.
