Автомобильный навес 6000×9500 мм двускатная из профнастил: расчёт, цены и чертёж в Твери
Смета для навеса: двускатная фермы, кровля из профнастил, опоры и каркас. Проверка снеговой нагрузки, параметры профилей и производственный чертёж.
Предварительная стоимость
523 010 ₽
Комплект с монтажом
- Комплект с изготовлением
- 331 138 ₽
- Монтаж
- 191 872 ₽
- Доставка
- Не включена

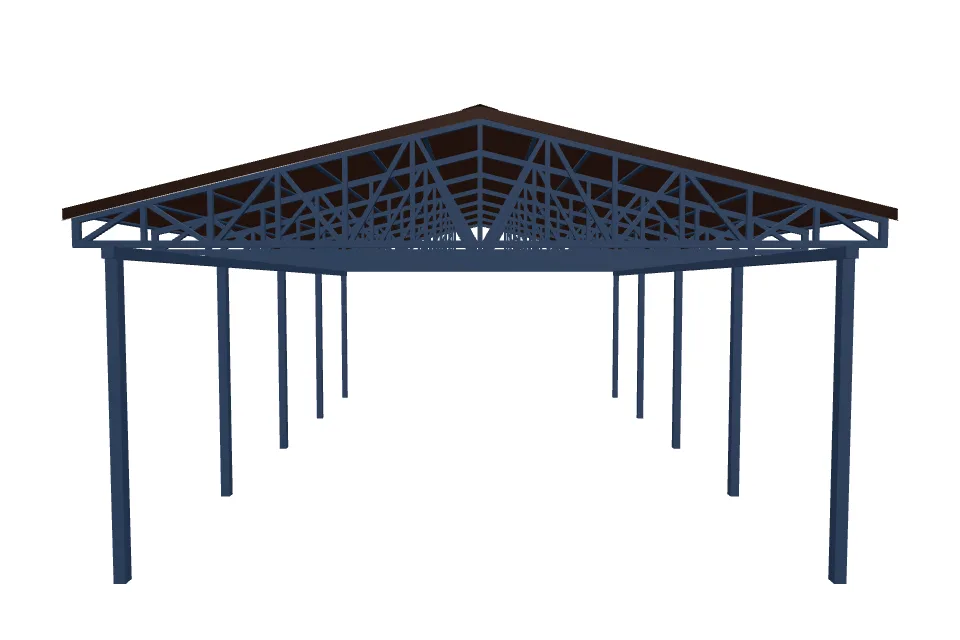

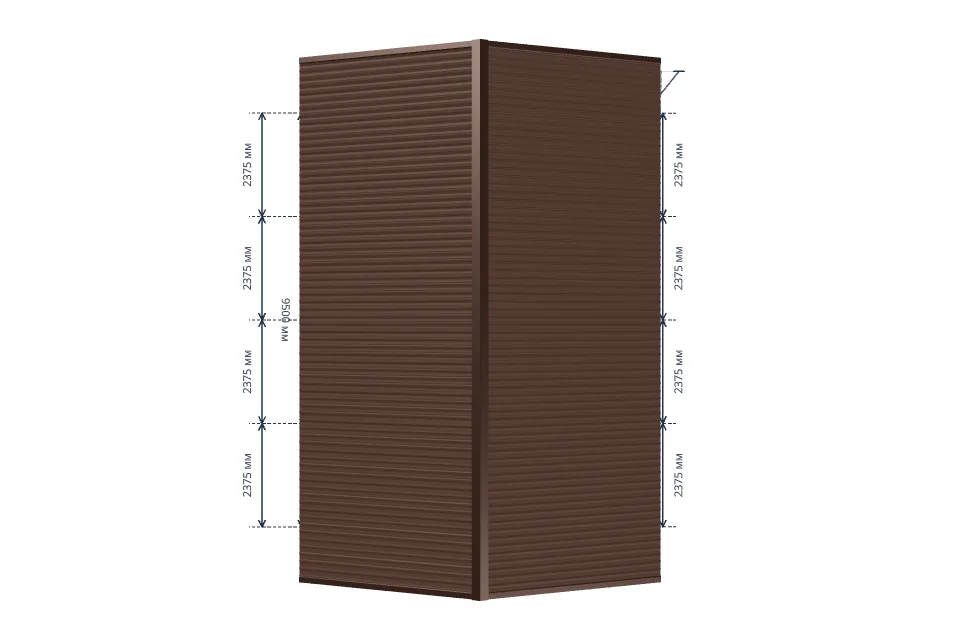

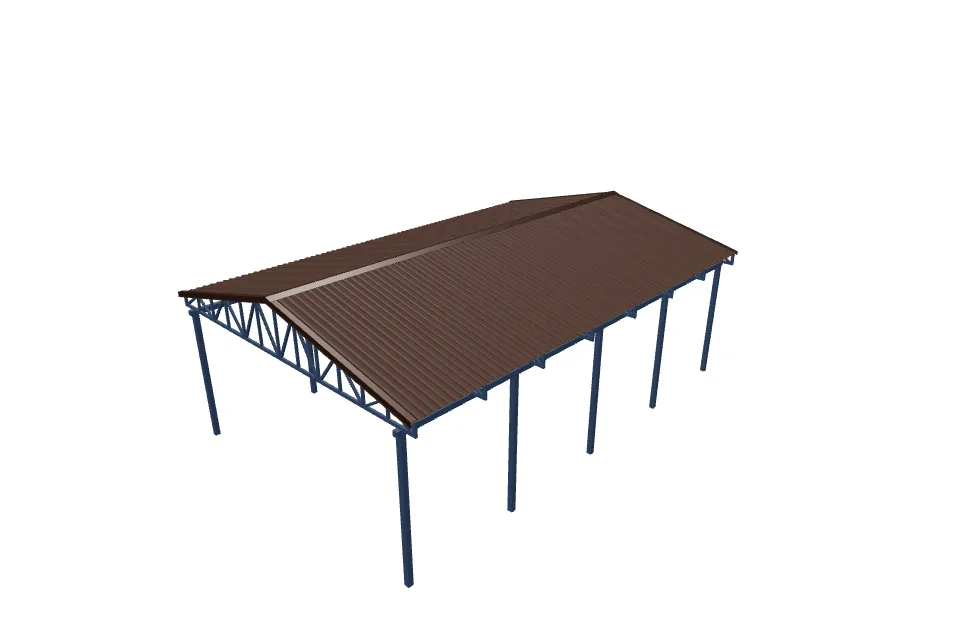

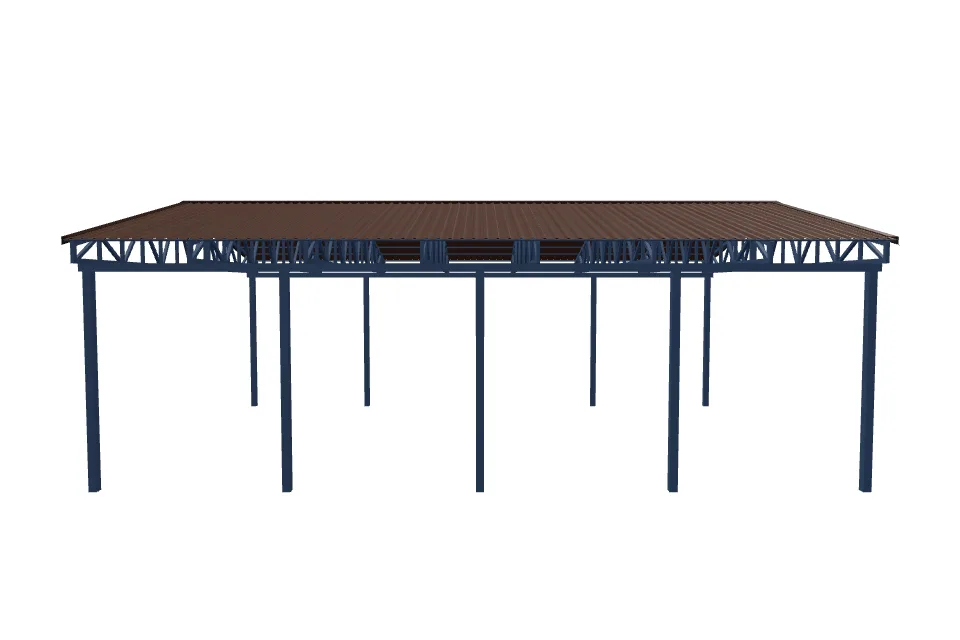

Виды навеса
Камера и масштаб выставлены автоматически по габаритам конструкции

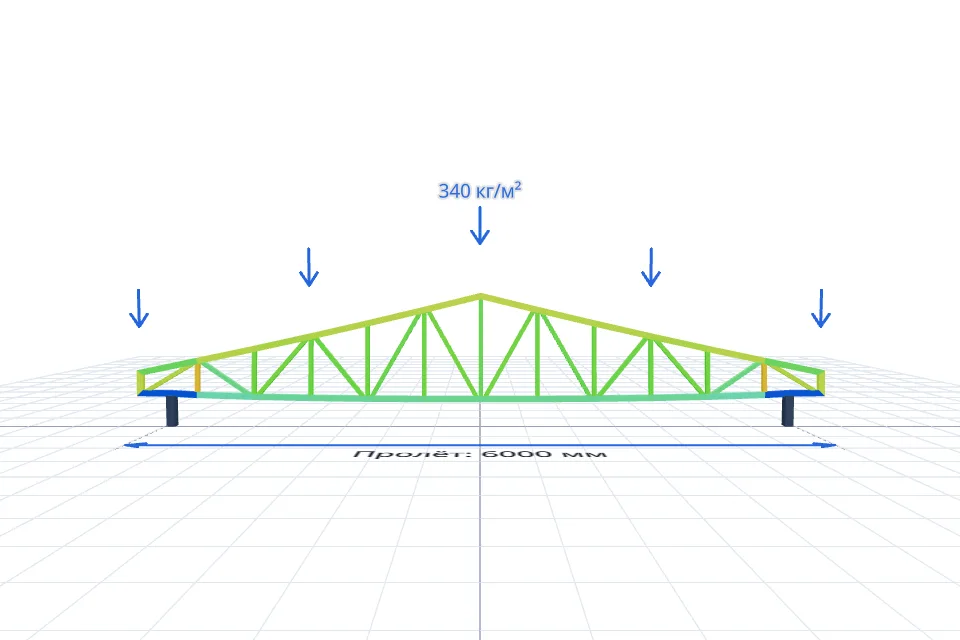

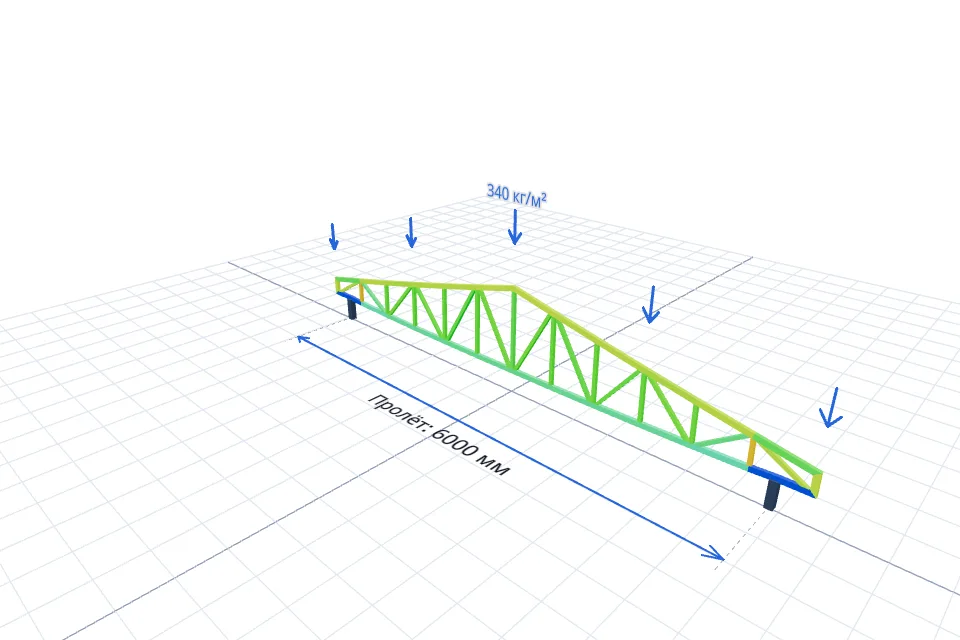

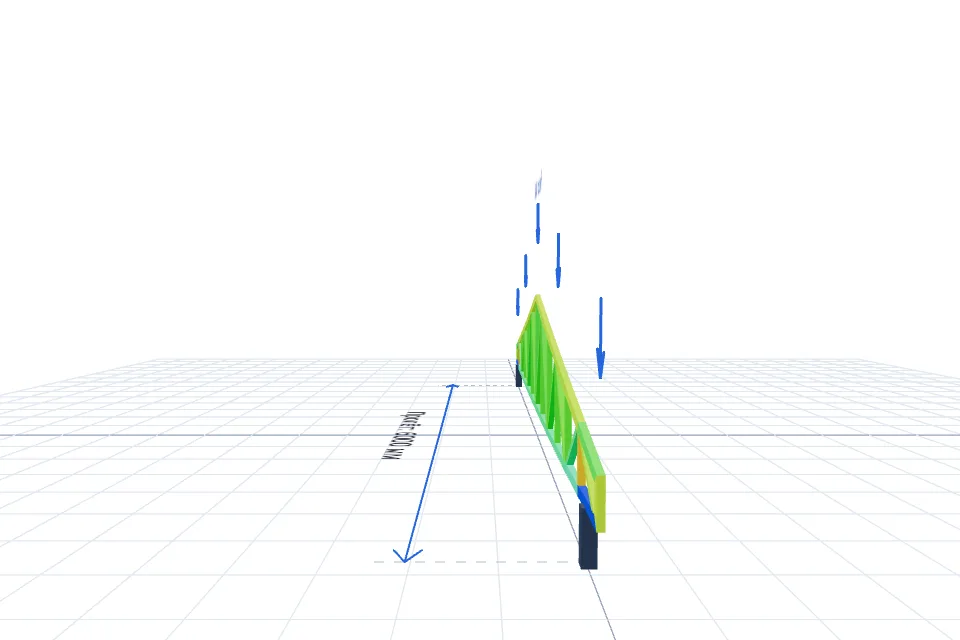

Испытание фермы нагрузкой (МКЭ)
Напряжения в профилях: зелёный — норма, жёлтый — повышенные, красный — предел; бордовый — риск потери устойчивости
Чертёж навеса
Подготовка чертежа
Чертёж фермы
Чертёж фермы для навеса 6000×9500 мм — с размерами и снеговой нагрузкой
Готовим чертёж фермы
Автомобильный навес 6000×9500 мм
Автомобильный навес 6000×9500 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 6000 мм и длиной 9500 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.
Геометрия: пролёт между опорами — 6000 мм, длина — 9500 мм, высота стоек — 2700 мм. Поперечных ферм — 8, заданный максимальный шаг между ними — 1450 мм. Высота ферм в коньке — 800 мм.
Каркас: пояса ферм — профиль 60x40x2.0, решётка — 40x40x2.0, прогоны — 40x20x2.0, стойки и продольная обвязка — 100x100x3.0. Заполнение ферм усиленное, с раскосами и вертикальными стойками. Общая длина профильных труб — 426,95 м, расчётная масса металлокаркаса — 1 590,78 кг.
Кровля: профнастил, расчётная площадь — 66,84 м². Коньковая планка — 9,7 м. Ветровые планки по двум торцам — 13.8 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 78,11 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены в детальной смете ниже.
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Параметры конструкции
Габариты
6000×9500 мм
Тип
Двускатная
Профили
60x40x2.0 / 40x40x2.0
Проверка нагрузки
Не проходит
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Пояса, профиль 60x40x2.0 | 112.2 м | 27 760 ₽ |
| Решётка, профиль 40x40x2.0 | 122.9 м | 23 927 ₽ |
| Прогоны, профиль 40x20x2.0 | 145.5 м | 20 887 ₽ |
| Стойки и обвязка, профиль 100x100x3.0 | 46.4 м | 31 340 ₽ |
| Кровельное покрытие | 66.8 м² | 46 791 ₽ |
| Коньковая планка | 9.7 м | 4 365 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 13.8 м | 4 824 ₽ |
| Подготовка и окраска профильных труб со всех сторон | 78.1 м² | 27 340 ₽ |
| Изготовление комплекта | комплект | 143 904 ₽ |
| Монтаж на участке | комплекс | 191 872 ₽ |
| ИТОГО | 523 010 ₽ | |
Геометрия
Шаг ферм 1450 мм, опоры 100x100x3.0, кровля: Профнастил.
Материалы
Металла 427.0 м, масса 1590.8 кг, кровля 66.8 м².
Инженерная проверка
Статус: Не проходит. Прогиб 4.7 мм, коэффициент запаса 1.10.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 340 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
Внимание: инженерная проверка для этой конфигурации не пройдена — прогиб 4.7 мм, коэффициент запаса 1.10. Для этой нагрузки нужны усиленные профили или усиленная решётка.
Населённые пункты со значением Sg ≤ 340 кг/м² (59), но текущая конструкция пока не может быть рекомендована из-за результата проверки:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м², Белгород — 155 кг/м², Воронеж — 155 кг/м², Екатеринбург — 155 кг/м², Великий Новгород — 155 кг/м², Смоленск — 160 кг/м², Брянск — 160 кг/м², Тюмень — 160 кг/м², Новосибирск — 160 кг/м², Тверь — 160 кг/м², Самара — 165 кг/м², Кострома — 180 кг/м², Пенза — 180 кг/м², Санкт-Петербург — 180 кг/м², Вологда — 185 кг/м², Москва — 185 кг/м², Челябинск — 185 кг/м², Владимир — 185 кг/м², Иваново — 190 кг/м², Калуга — 190 кг/м², Ярославль — 200 кг/м², Ульяновск — 205 кг/м², Киров — 210 кг/м², Нижний Новгород — 210 кг/м², Томск — 215 кг/м², Барнаул — 215 кг/м², Архангельск — 225 кг/м², Ижевск — 235 кг/м², Красноярск — 240 кг/м², Уфа — 245 кг/м², Сыктывкар — 245 кг/м², Казань — 255 кг/м², Пермь — 260 кг/м², Мурманск — 320 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
