Автомобильный навес 6000×9000 мм односкатная из монолитный поликарбонат: расчёт, цены и чертёж в Твери
Смета для навеса: односкатная фермы, кровля из монолитный поликарбонат, опоры и каркас. Проверка снеговой нагрузки, параметры профилей и производственный чертёж.
Предварительная стоимость
591 694 ₽
Комплект с монтажом
- Комплект с изготовлением
- 374 298 ₽
- Монтаж
- 217 396 ₽
- Доставка
- Не включена

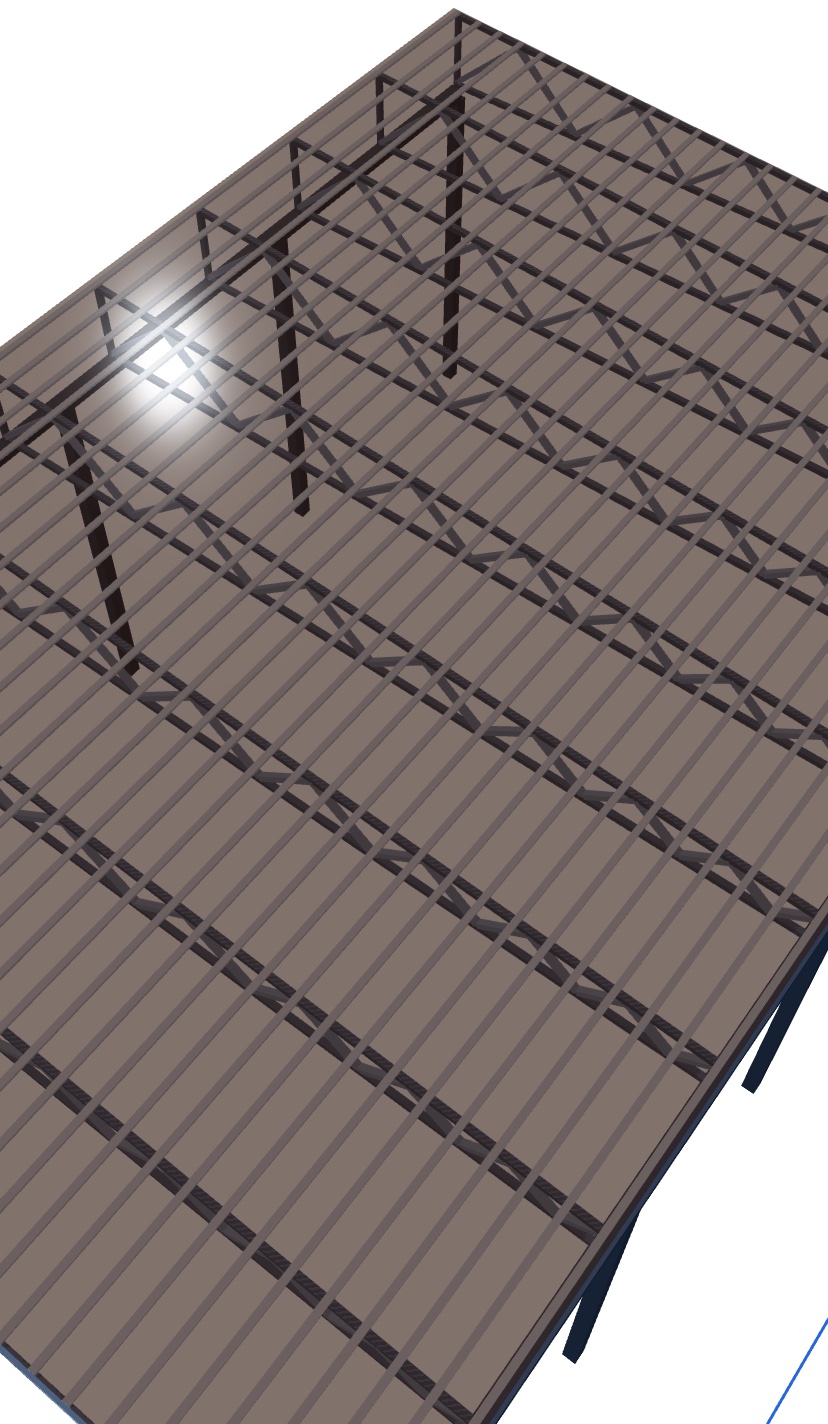

Виды навеса
Камера и масштаб выставлены автоматически по габаритам конструкции
Испытание фермы нагрузкой (МКЭ)
Напряжения в профилях: зелёный — норма, жёлтый — повышенные, красный — предел; бордовый — риск потери устойчивости
Считаем напряжения в профилях
МКЭ-расчёт фермы под снеговую нагрузку: цветовая карта напряжений и деформированная схема — как в калькуляторе ферм.
Чертёж навеса
Подготовка чертежа
Не удалось построить чертежи продольных ферм.

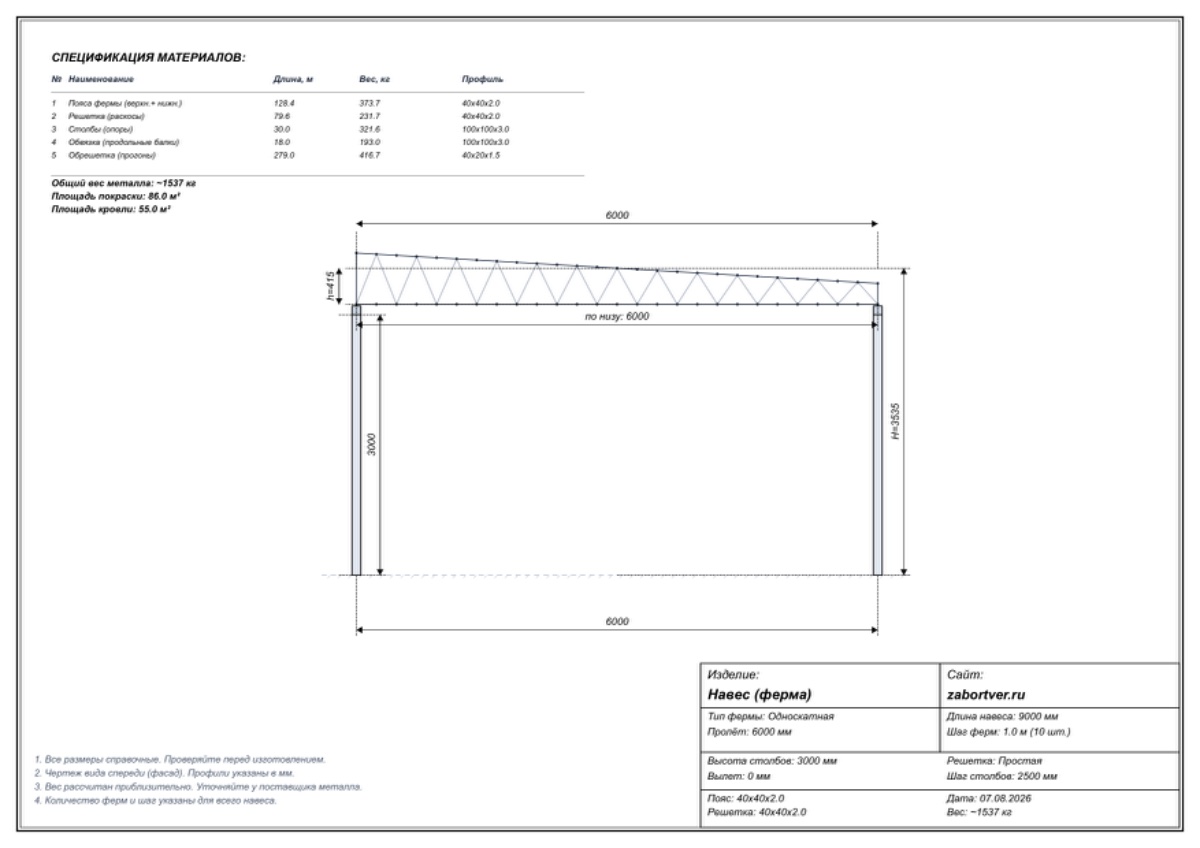

Чертёж фермы
Чертёж фермы для навеса 6000×9000 мм — с размерами и снеговой нагрузкой
Готовим чертёж фермы
Автомобильный навес 6000×9000 мм
Автомобильный навес 6000×9000 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 6000 мм и длиной 9000 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.
Геометрия: пролёт между опорами — 6000 мм, длина — 9000 мм, высота стоек — 3000 мм. Поперечных ферм — 10, заданный максимальный шаг между ними — 1000 мм. Конструктивная высота ферм — 240 мм, подъём или перепад — 350 мм.
Каркас: пояса ферм — профиль 40x40x2.0, решётка — 40x40x2.0, прогоны — 40x20x1.5, стойки и продольная обвязка — 100x100x3.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 535,01 м, расчётная масса металлокаркаса — 1 536,78 кг.
Кровля: монолитный поликарбонат, расчётная площадь — 54,99 м².
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 85,96 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены в детальной смете ниже.
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Параметры конструкции
Габариты
6000×9000 мм
Тип
Односкатная
Профили
40x40x2.0 / 40x40x2.0
Проверка нагрузки
Проходит
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Пояса, профиль 40x40x2.0 | 128.4 м | 25 000 ₽ |
| Решётка, профиль 40x40x2.0 | 79.6 м | 15 500 ₽ |
| Прогоны, профиль 40x20x1.5 | 279.0 м | 31 254 ₽ |
| Стойки и обвязка, профиль 100x100x3.0 | 48.0 м | 32 421 ₽ |
| Кровельное покрытие | 55.0 м² | 76 989 ₽ |
| Подготовка и окраска профильных труб со всех сторон | 86.0 м² | 30 087 ₽ |
| Изготовление комплекта | комплект | 163 047 ₽ |
| Монтаж на участке | комплекс | 217 396 ₽ |
| ИТОГО | 591 694 ₽ | |
Геометрия
Шаг ферм 1000 мм, опоры 100x100x3.0, кровля: Монолитный поликарбонат.
Материалы
Металла 535.0 м, масса 1536.8 кг, кровля 55.0 м².
Инженерная проверка
Статус: Проходит. Прогиб 5.4 мм, коэффициент запаса 3.18.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 150 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 26 населённых пунктов со значением Sg ≤ 150 кг/м²:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
