Расчёт по актуальным ценам
Автомобильный навес 6000×9000 мм односкатная из без кровли: расчёт, цены и чертёж в Твери
Смета для навеса: односкатная фермы, кровля из без кровли, опоры и каркас. Проверка снеговой нагрузки, параметры профилей и производственный чертёж.
Предварительная стоимость
182 992 ₽

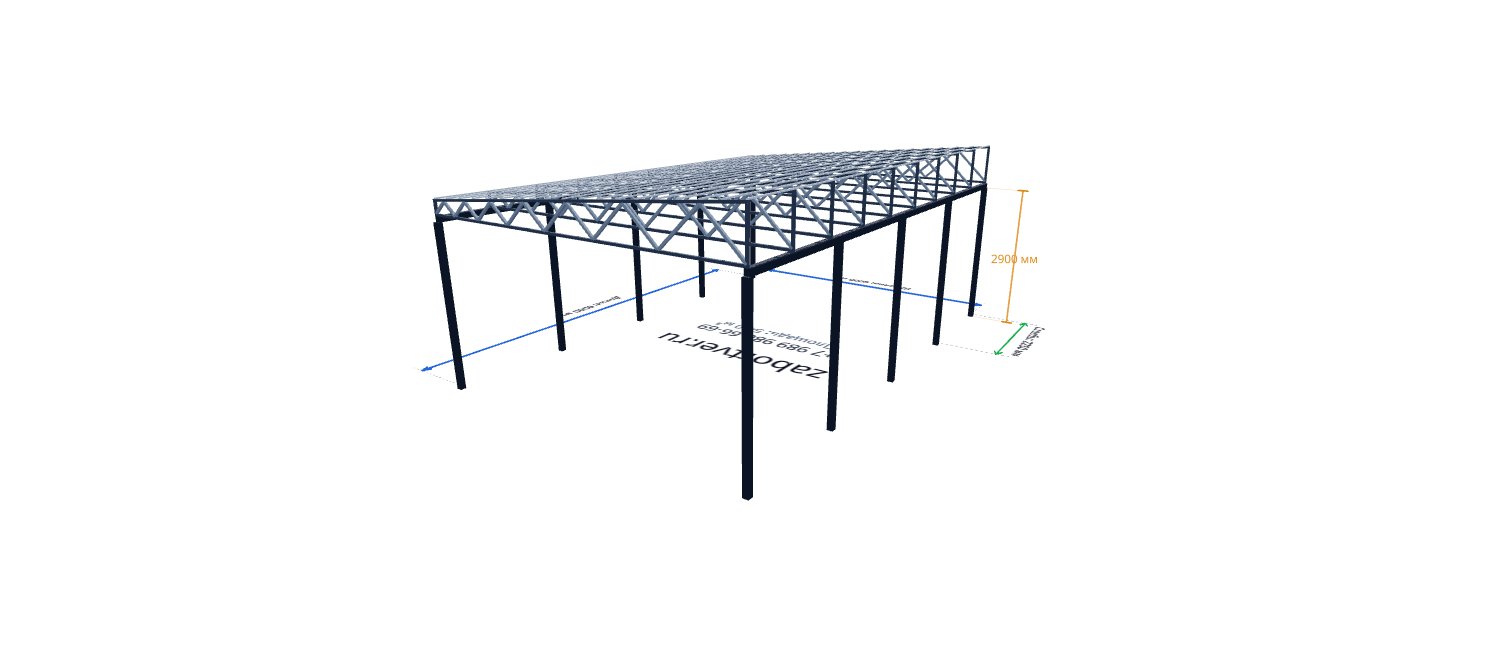

Ваш автомобильный навес 6000×9000 мм — фото из 3D-проекта калькулятора

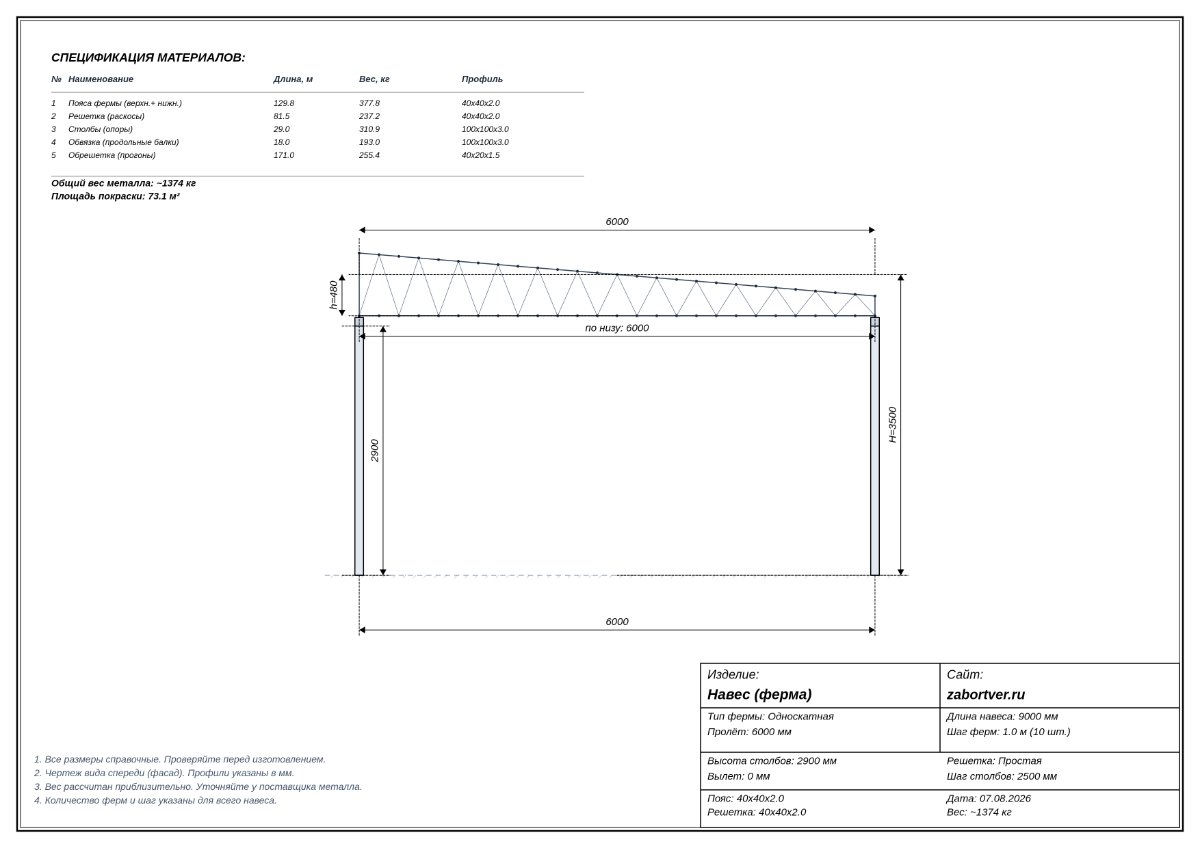

Чертёж автомобильный навес 6000×9000 мм — вид спереди (фасад), можно скачать
Автомобильный навес 6000×9000 мм — из чего складывается расчёт
Навес — это металлокаркас из ферм, опор и прогонов с кровлей из поликарбоната или профнастила. В расчёте подобраны фермы, опоры и кровельный материал, проверена снеговая нагрузка и рассчитан объём металла.
Показан навес 6000×9000 мм: фермы, опоры 100x100x3.0, кровля Без кровли.
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и кровля
- Изготовление (работа)
- Проверка снеговой нагрузки и чертёж
- Доставка и монтаж — по запросу
Срок изготовления и монтажа навеса уточняется по площадке.
Параметры конструкции
Габариты
6000×9000 мм
Тип
Односкатная
Профили
40x40x2.0 / 40x40x2.0
Проверка нагрузки
Проходит
Детальная смета
Стоимость пересчитывается по текущим ценам административной панели
| Позиция | Количество | Стоимость |
|---|---|---|
| Пояса, профиль 40x40x2.0 | 129.8 м | 24 937 ₽ |
| Решётка, профиль 40x40x2.0 | 81.5 м | 15 658 ₽ |
| Прогоны, профиль 40x20x1.5 | 171.0 м | 19 155 ₽ |
| Стойки и обвязка, профиль 100x100x3.0 | 47.0 м | 31 746 ₽ |
| Изготовление и монтаж (работа) | комплекс | 91 496 ₽ |
| ИТОГО | 182 992 ₽ | |
Геометрия
Шаг ферм 1000 мм, опоры 100x100x3.0, кровля: Без кровли.
Материалы
Металла 429.3 м, масса 1374.4 кг, кровля 0.0 м².
Инженерная проверка
Статус: Проходит. Прогиб 6.1 мм, коэффициент запаса 2.40.
Снеговая нагрузка и районы применения
Ферма рассчитана на расчётную снеговую нагрузку ≈ 210 кг/м² (норматив 150 кг/м² × 1,4; п. 10.12 СП 20.13330). По карте районирования это снеговые районы I–III — конструкция подходит для регионов, где расчётная нагрузка не выше 210 кг/м², то есть норматив Sg по приложению К к СП 20.13330 ≤ 150 кг/м².
Куда подходит расчёт (26 регионов):
Астраханская область (расч. 56 / норматив 40 кг/м²), Республика Калмыкия (расч. 98 / норматив 70 кг/м²), Забайкальский край (расч. 56 / норматив 40 кг/м²), Краснодарский край (расч. 154 / норматив 110 кг/м²), Ростовская область (расч. 119 / норматив 85 кг/м²), Ставропольский край (расч. 133 / норматив 95 кг/м²), Республика Дагестан (расч. 91 / норматив 65 кг/м²), Чеченская Республика (расч. 63 / норматив 45 кг/м²), Калининградская область (расч. 112 / норматив 80 кг/м²), Волгоградская область (расч. 161 / норматив 115 кг/м²), Иркутская область (расч. 175 / норматив 125 кг/м²), Хабаровский край (расч. 175 / норматив 125 кг/м²), Приморский край (расч. 98 / норматив 70 кг/м²), Амурская область (расч. 70 / норматив 50 кг/м²), Тульская область (расч. 210 / норматив 150 кг/м²), Рязанская область (расч. 140 / норматив 100 кг/м²), Курская область (расч. 196 / норматив 140 кг/м²), Орловская область (расч. 196 / норматив 140 кг/м²), Липецкая область (расч. 210 / норматив 150 кг/м²), Тамбовская область (расч. 210 / норматив 150 кг/м²), Псковская область (расч. 182 / норматив 130 кг/м²), Саратовская область (расч. 196 / норматив 140 кг/м²), Курганская область (расч. 182 / норматив 130 кг/м²), Омская область (расч. 189 / норматив 135 кг/м²), Оренбургская область (расч. 182 / норматив 130 кг/м²), Магаданская область (расч. 189 / норматив 135 кг/м²).
В скобках у каждого региона — «расч. / норматив» кг/м² (расчётная = норматив × 1,4). Нормативы уточнены по приложению К к СП 20.13330.2016 (имеет приоритет над картой районов); для Твери норматив — 160 кг/м², а 240 кг/м² — принятый проектный запас (не норматив). Разбивка по районам ориентировочная. Для вашего населённого пункта снеговой район и нагрузку подтверждает проектировщик.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
Проверить расчёт перед изготовлением
Уточним площадку, доставку, монтаж и подтвердим итоговую комплектацию.
