Навес 6000×8000 мм двускатный, кровля профнастил (пояс 60x40x3.0, шаг 1400 мм, усиленный) в Твери: расчёт, цены и чертёж

Основные характеристики

Пролёт между опорами: 6000 мм
Длина навеса: 8000 мм
Высота стоек: 2300 мм
Кровля: Профнастил
Шаг ферм, не более: 1400 мм
Фактический шаг ферм: 1 333,33 мм
Профиль поясов: 60x40x3.0
Профиль решётки: 40x40x1.5
Расчётная масса: 1 695,11 кг

Проект в деталях

Измените параметры под свой проект

Выберите размеры, профили и комплектацию навеса в калькуляторе.

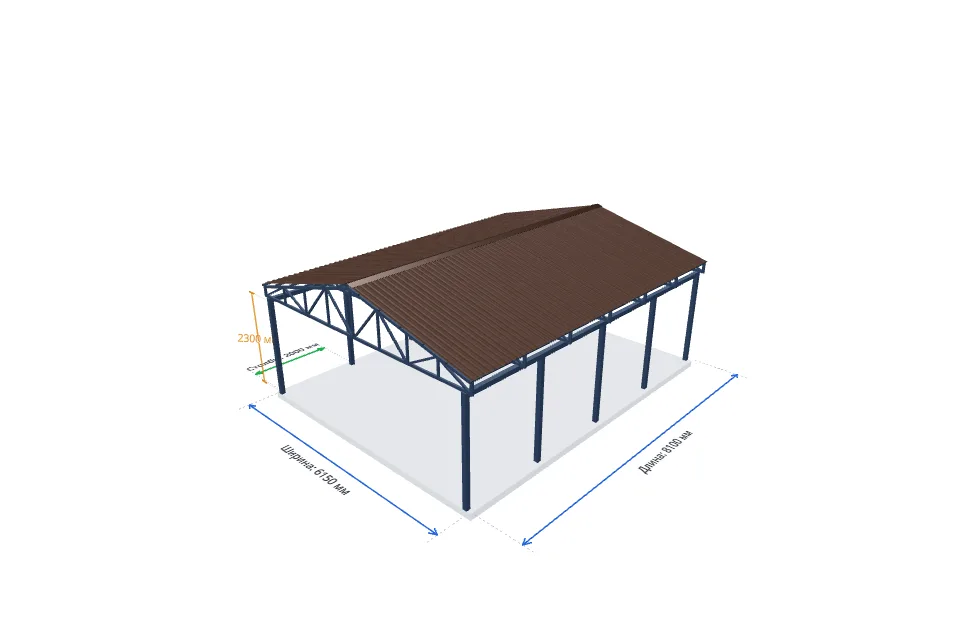

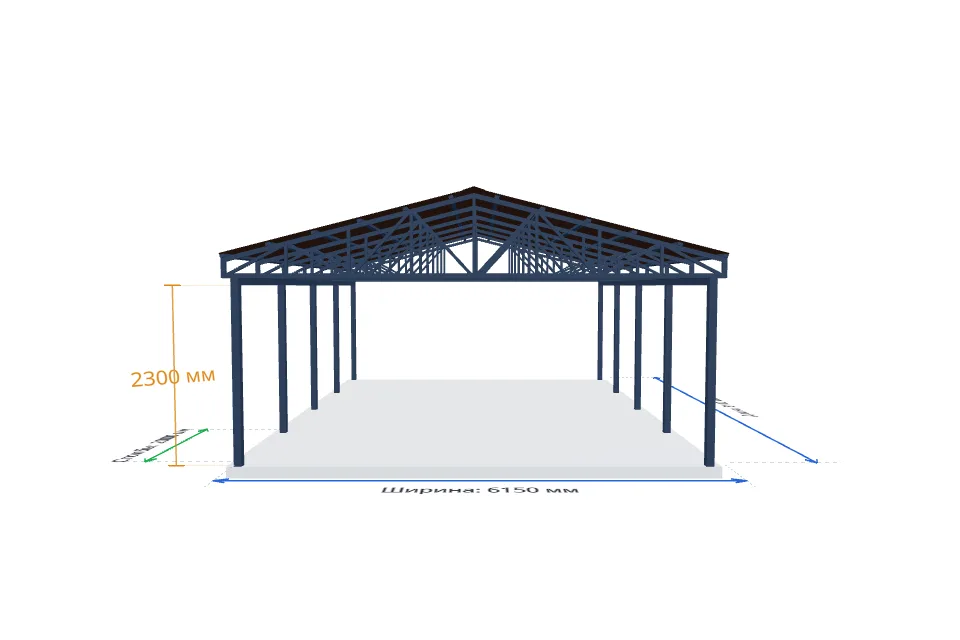

Автомобильный навес 6000×8000 мм — из чего складывается расчёт

Расчёт относится к конкретному навесу шириной 6000 мм и длиной 8000 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.

Геометрия: пролёт между опорами — 6000 мм, длина — 8000 мм, высота стоек — 2300 мм. Поперечных ферм — 7, заданный максимальный шаг между ними — 1400 мм. Высота ферм в коньке — 800 мм.

Каркас: пояса ферм — профиль 60x40x3.0, решётка — 40x40x1.5, прогоны — 60x40x3.0, стойки и продольная обвязка — 100x100x4.0. Заполнение ферм усиленное, с раскосами и вертикальными стойками. Общая длина профильных труб — 311,62 м, расчётная масса металлокаркаса — 1 695,11 кг.

Кровля: профнастил, расчётная площадь — 53,46 м². Коньковая планка — 8,1 м. Ветровые планки по двум торцам — 13.0 м.

Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 66,92 м². Подготовка и окраска включены в смету отдельной строкой.

Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».

Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.

Что входит в стоимость

Металлокаркас и выбранная кровля
Изготовление комплекта и монтаж — отдельными строками
Проверка снеговой нагрузки и чертёж
Доставка, основание и дополнительные работы — отдельно

Срок изготовления и монтажа навеса уточняется по площадке.

Комплект с изготовлением

482 368 ₽

Монтаж

424 452 ₽

Доставка

Не включена

Детальная смета

Позиция	Количество	Стоимость
Каркас навеса
Изготовление поперечных ферм	522.231 кг	43 084,04 ₽
Подготовка столбов, балок и деталей каркаса	882.088 кг	46 309,62 ₽
Разметка мест установки опор	1 компл.	3 000 ₽
Монтаж столба на готовое основание, до 3 м	10 шт.	15 000 ₽
Монтаж продольных балок	16.2 м	8 505 ₽
Монтаж поперечной фермы: до 9 м и 250 кг	7 шт.	12 600 ₽
Монтаж прогонов	97.2 м	7 290 ₽
Зачистка, грунтование и окраска металла	64.722 м²	48 541,28 ₽
Профиль 100x100x4.0 — обвязка, стойки	48.0 м	40 497,59 ₽
Профиль 60x40x3.0 — пояса, прогоны	198.0 м	61 300,8 ₽
Профиль 40x40x1.5 — решётка	72.0 м	10 549,44 ₽
Опорные пластины и анкеры столбов	10 компл.	15 000 ₽
Грунт-эмаль по металлу	16.18 кг	11 326,3 ₽
Итого по разделу «Каркас навеса»		323 004,07 ₽
Фундамент — плита
Плита: Разметка периметра плиты	28.8 м	1 296 ₽
Плита: Разработка грунта под плиту и слои основания	17.86 м³	48 222 ₽
Плита: Устройство и уплотнение песчаной подушки	10.206 м³	99 509 ₽
Плита: Монтаж и демонтаж опалубки плиты	4.32 м²	5 508 ₽
Плита: Сборка и вязка арматурных сеток плиты	997.934 кг	134 721 ₽
Плита: Приём, укладка и вибрирование бетона плиты	7.654 м³	27 554 ₽
Плита: Выравнивание, затирка поверхности плиты и уход за бетоном	51.03 м²	19 136 ₽
Плита: Бетон М300 / B22,5, запас 5%	8.038 м³	60 285 ₽
Плита: Арматура Ø12: сетка с нахлёстами 480 мм	1140 м	70 372 ₽
Плита: Доска 40×150 мм: периметр плиты, полная толщина	28.8 м	5 184 ₽
Плита: Песок: подушка 200 мм	10.206 м³	15 309 ₽
Плита: Вязальная проволока, 5 г на соединение	13.86 кг	3 465 ₽
Итого по разделу «Фундамент — плита»		490 561 ₽
Кровля
Монтаж кровли из профнастила	52.653 м²	35 540,97 ₽
Монтаж конька	8.1 м	3 645 ₽
Монтаж торцевых планок	13.001 м	2 925,18 ₽
Кровельное покрытие	52.7 м²	41 648,75 ₽
Коньковая планка	8.1 м	3 645 ₽
Ветровая (торцевая) планка — два торца кровли	13.0 м	5 850,37 ₽
Итого по разделу «Кровля»		93 255,27 ₽
ИТОГО		906 820,34 ₽

Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 23.10.2026. Окончательную комплектацию и цену подтвердит менеджер.

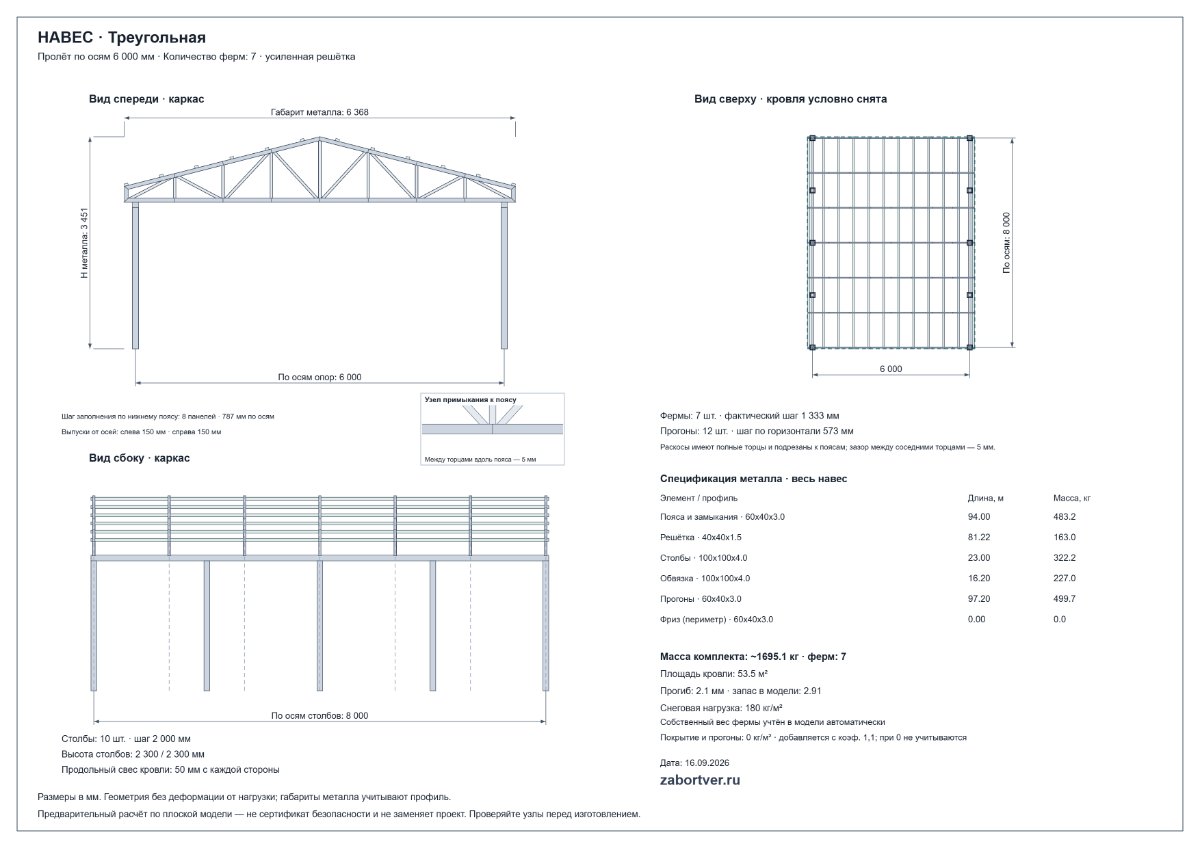

Чертёж навеса

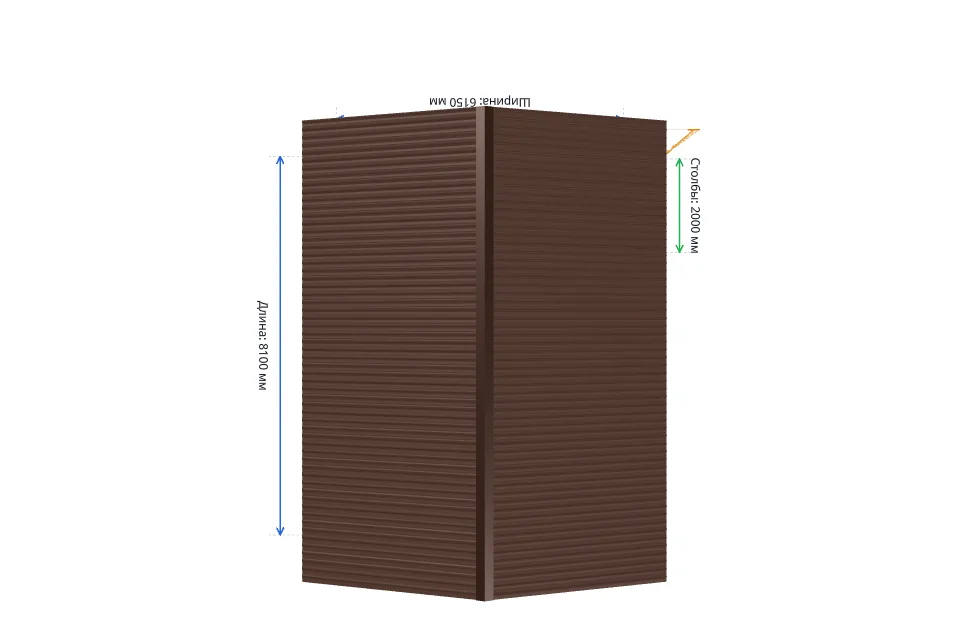

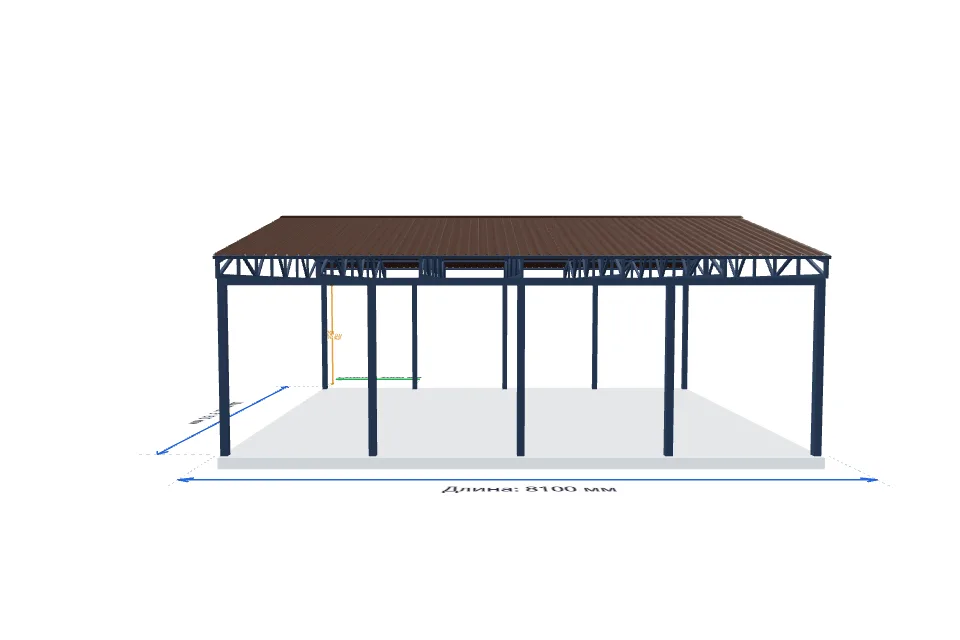

Вид спереди, сбоку и сверху для навеса 6 000 × 8 000 мм. Векторный чертёж для просмотра и печати.

Готовим SVG-чертёж…

Чертёж фермы

Чертёж поперечной фермы навеса 6 000 × 8 000 мм — размеры, узлы и снеговая нагрузка.

Готовим SVG-чертёж…

Доставка

Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.

Рассчитать доставку

Монтаж и подготовка площадки

Монтаж на участке выбран и включён в смету отдельной строкой.

Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Бетонное основание показано в модели; его стоимость согласовывается отдельно.

Инженерная проверка

Статус: Проходит. Прогиб 2,13 мм, коэффициент запаса 2,91.

Выбранная нагрузка

Снеговая нагрузка — 180 кг/м².

Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.

Снеговая нагрузка

Расчёт конструкции выполнен на снеговую нагрузку 180 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.

Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.

При неизменных параметрах расчёт по снеговой нагрузке охватывает 39 населённых пунктов со значением Sg ≤ 180 кг/м²:

Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м², Белгород — 155 кг/м², Воронеж — 155 кг/м², Екатеринбург — 155 кг/м², Великий Новгород — 155 кг/м², Смоленск — 160 кг/м², Брянск — 160 кг/м², Тюмень — 160 кг/м², Новосибирск — 160 кг/м², Тверь — 160 кг/м², Самара — 165 кг/м², Кострома — 180 кг/м², Пенза — 180 кг/м², Санкт-Петербург — 180 кг/м².

Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

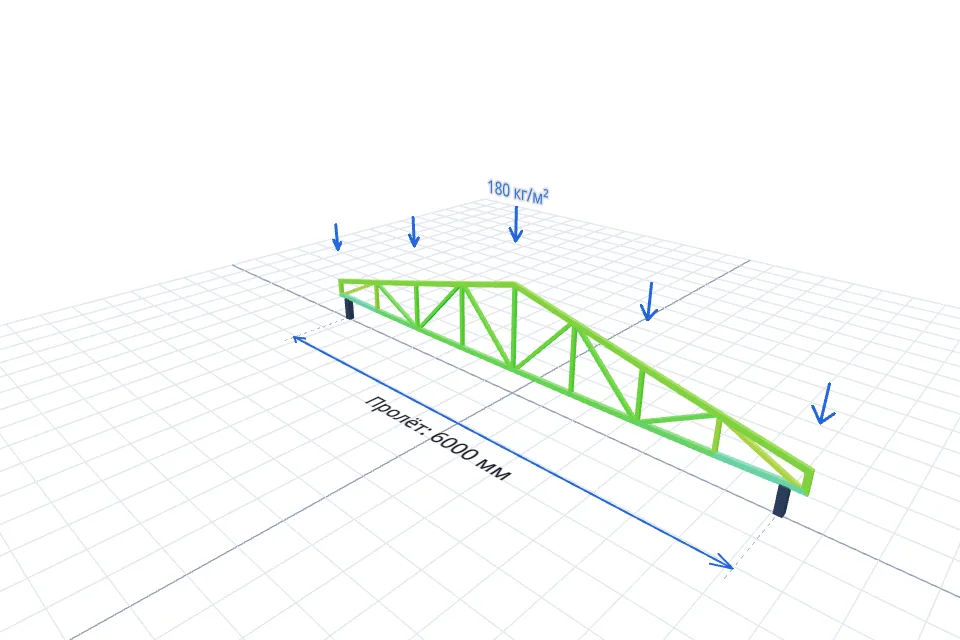

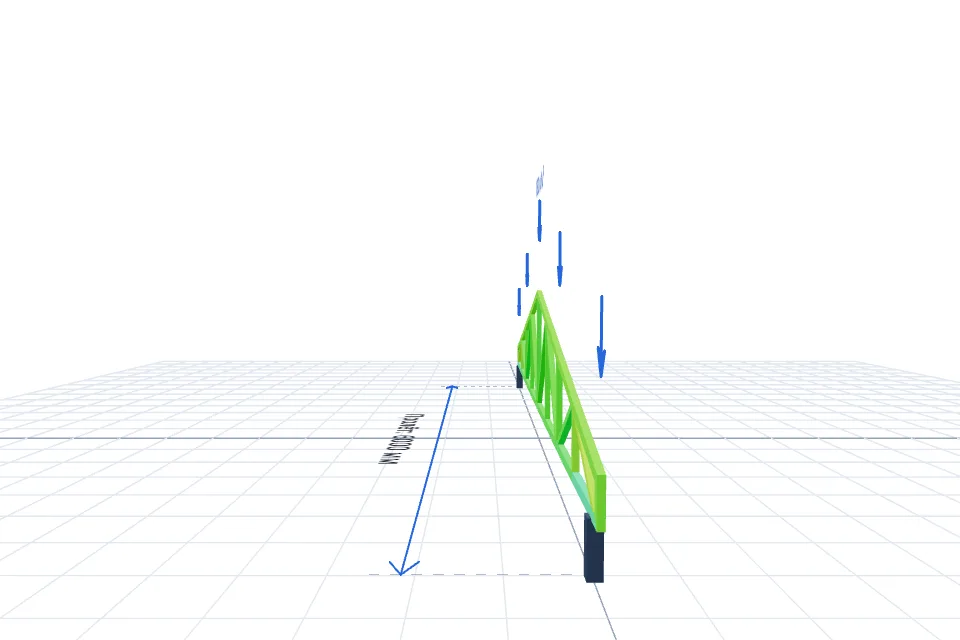

Испытание фермы нагрузкой (МКЭ)

Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.

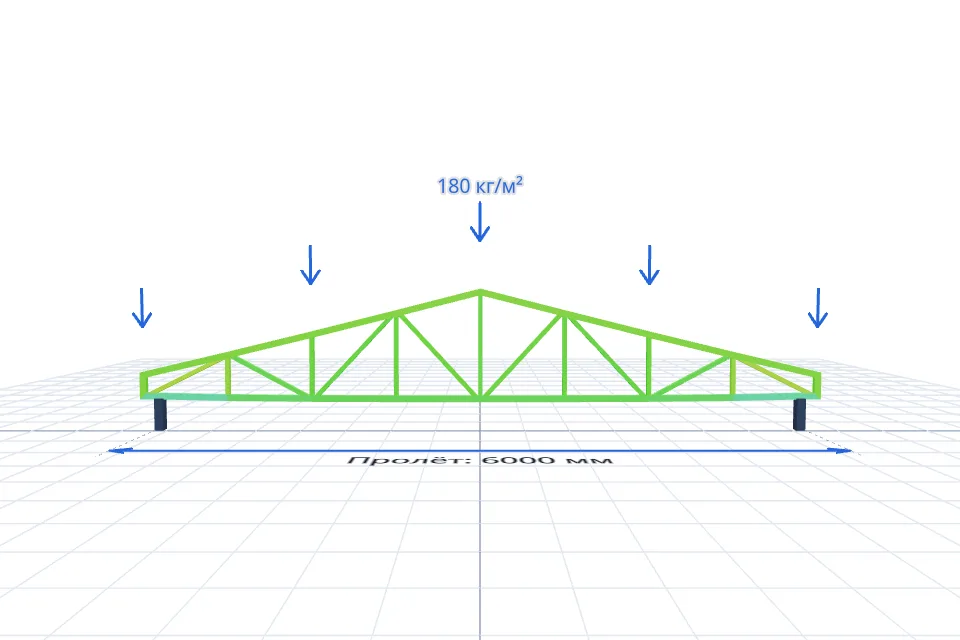

Ферма навеса 6000×8000 мм — проверка нагрузки — перспектива, напряжения в профилях (МКЭ)

Вопросы по этому расчёту

Можно ли изменить размеры навеса?

Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.

Что входит в чертёж навеса?

Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.

Учтена ли снеговая нагрузка?

На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.

Цена окончательная?

Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
