Автомобильный навес 6000×6400 мм двускатная из профнастил: расчёт, цены и чертёж в Твери
Смета для навеса: двускатная фермы, кровля из профнастил, опоры и каркас. Проверка снеговой нагрузки, параметры профилей и производственный чертёж.
Предварительная стоимость
211 868 ₽

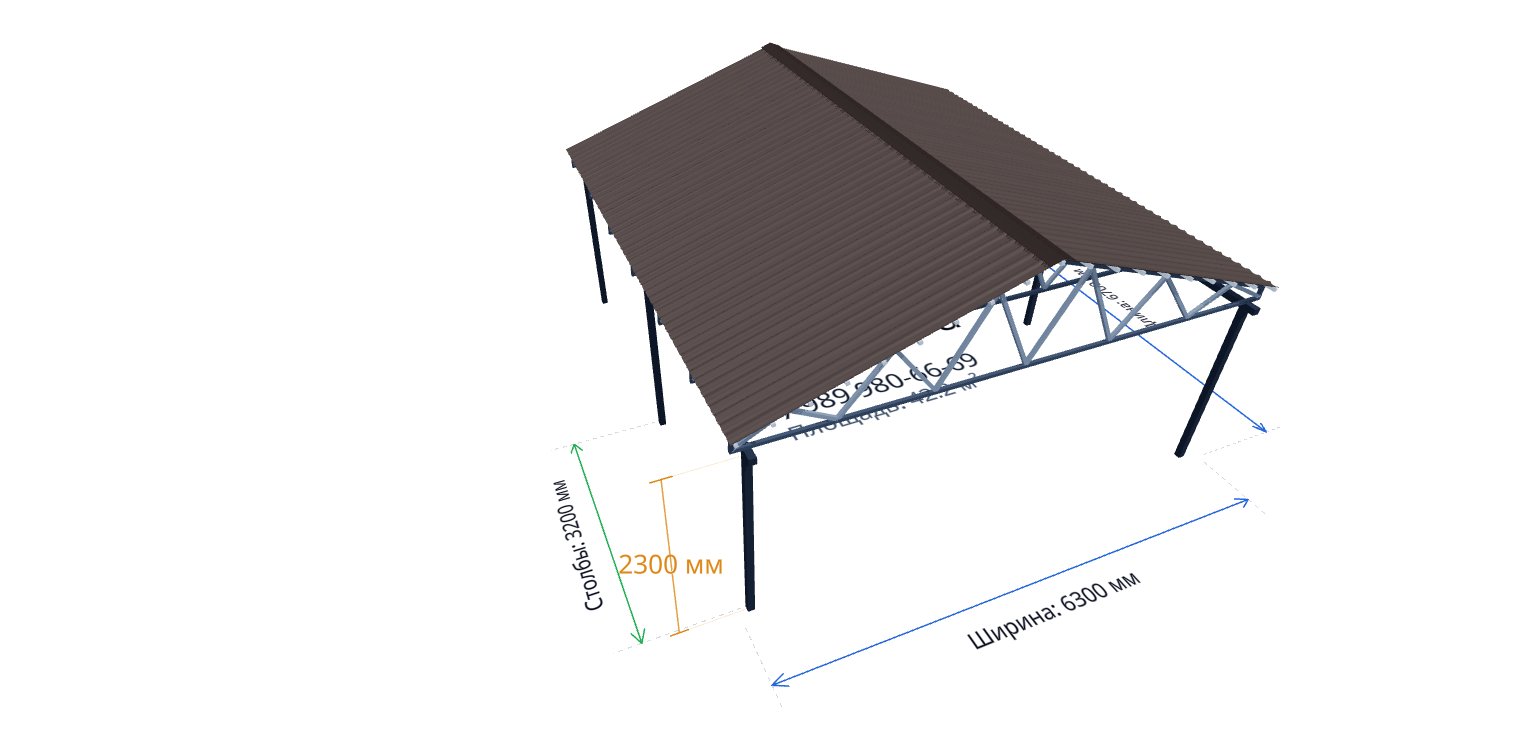

Ваш автомобильный навес 6000×6400 мм — фото из 3D-проекта калькулятора

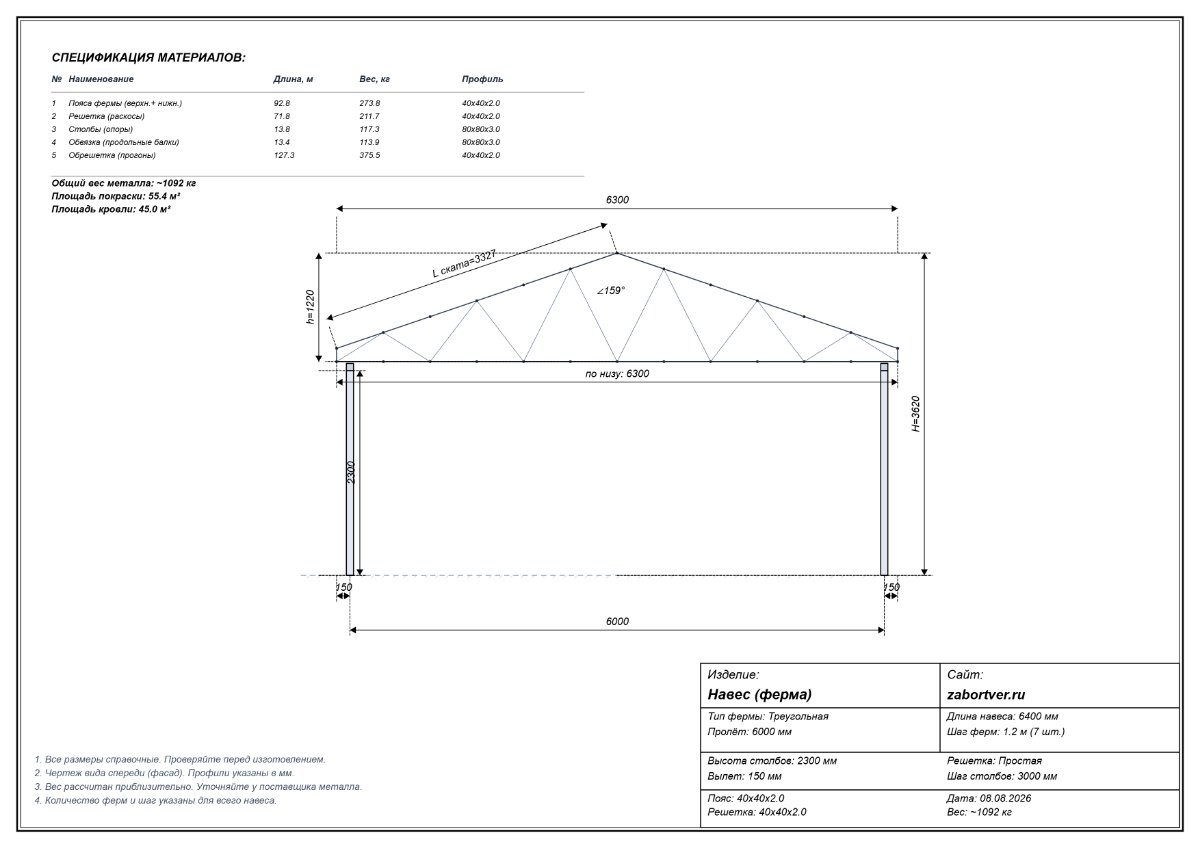

Чертёж автомобильный навес 6000×6400 мм — вид спереди (фасад), можно скачать
Автомобильный навес 6000×6400 мм — из чего складывается расчёт
Навес — это металлокаркас из ферм, опор и прогонов с кровлей из поликарбоната или профнастила. В расчёте подобраны фермы, опоры и кровельный материал, проверена снеговая нагрузка и рассчитан объём металла.
Показан навес 6000×6400 мм: фермы, опоры 80x80x3.0, кровля Профнастил.
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и кровля
- Изготовление (работа)
- Проверка снеговой нагрузки и чертёж
- Доставка и монтаж — по запросу
Срок изготовления и монтажа навеса уточняется по площадке.
Параметры конструкции
Габариты
6000×6400 мм
Тип
Двускатная
Профили
40x40x2.0 / 40x40x2.0
Проверка нагрузки
Проходит
Детальная смета
Стоимость пересчитывается по текущим ценам административной панели
| Позиция | Количество | Стоимость |
|---|---|---|
| Пояса, профиль 40x40x2.0 | 92.8 м | 18 068 ₽ |
| Решётка, профиль 40x40x2.0 | 71.8 м | 13 972 ₽ |
| Прогоны, профиль 40x40x2.0 | 127.3 м | 24 785 ₽ |
| Стойки и обвязка, профиль 80x80x3.0 | 27.2 м | 14 568 ₽ |
| Кровельное покрытие | 45.0 м² | 31 526 ₽ |
| Коньковая планка | 6.7 м | 3 015 ₽ |
| Изготовление и монтаж (работа) | комплекс | 105 934 ₽ |
| ИТОГО | 211 868 ₽ | |
Геометрия
Шаг ферм 1200 мм, опоры 80x80x3.0, кровля: Профнастил.
Материалы
Металла 319.1 м, масса 1092.2 кг, кровля 45.0 м².
Инженерная проверка
Статус: Проходит. Прогиб 1.9 мм, коэффициент запаса 2.68.
Снеговая нагрузка
В проверке прочности к конструкции приложена расчётная снеговая нагрузка ≈ 150 кг/м² при нормативном значении Sg ≈ 107 кг/м² и коэффициенте надёжности по снеговой нагрузке γf = 1,4 (п. 10.12 СП 20.13330.2016). Эта нагрузка учитывает шаг между фермами, принятый в расчёте (при другом шаге допустимая нагрузка на одну ферму меняется).
Это упрощённая оценка для коэффициентов формы и условий кровли μ = ce = ct = 1. Фактическая снеговая нагрузка на кровлю зависит от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — её уточняет проектировщик.
Для каких населённых пунктов подходит базовый расчёт (11 шт, норматив Sg ≤ 107 кг/м²):
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Например, Тверь: Sg = 160 кг/м² → расчётная ≈ 224 кг/м², поэтому базовая ферма на 150 кг/м² не подходит под Тверь автоматически — для Твери нужен вариант с запасом ~240 кг/м². Точное значение для вашего населённого пункта подтверждает проектировщик.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
